WIFI模块串口透明传输设置具体步骤

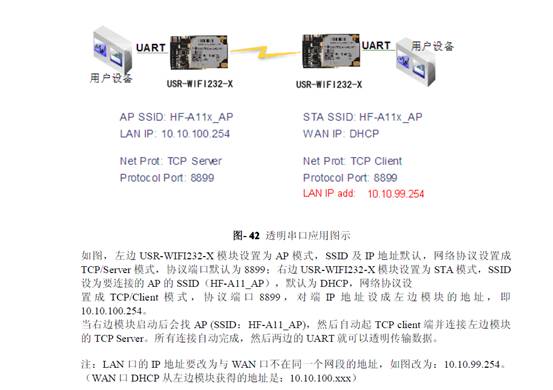

设置前需保证两模块都在默认出厂的状态下,未作过其他更改。如设置过模块,请先恢复出厂设置。设置参考图:

设置具体步骤:

1.设置AP模块

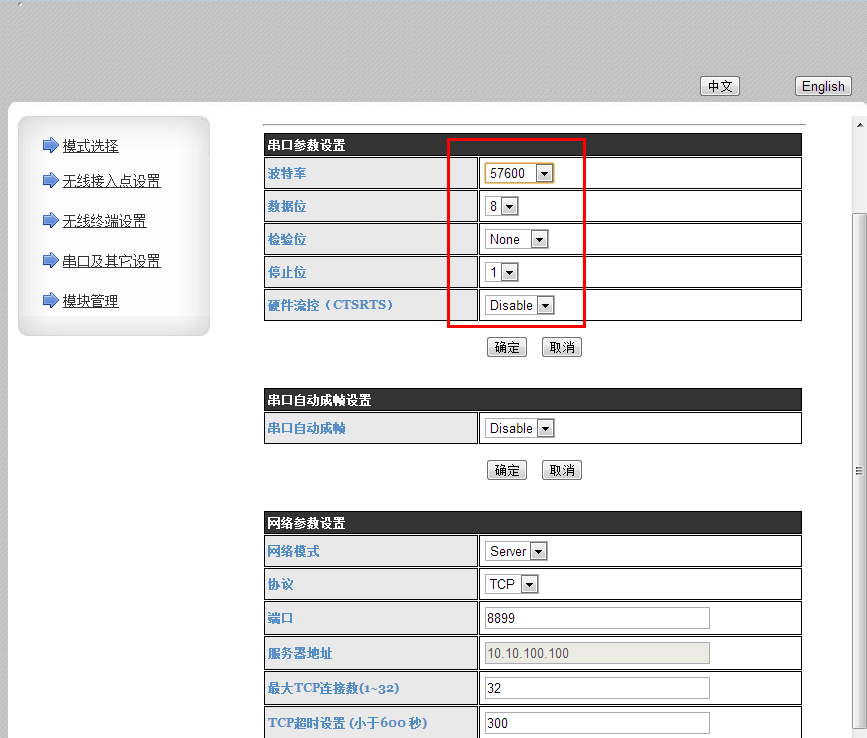

a.      给模块上电,待模块READY灯亮后,电脑无线网络加入(HF-A11_AP).打开网页,登录10.10.100.254.打开串口及其他设置页面:

b.      将波特率数据位校验位改成和串口设备一致。然后点击 确认 保存设置。

c.      进入模块管理界面点击 “重启” 重启模块使改动生效。此时对AP模块的设置完成。

2.STA模块的设置(设置好的AP模块要断电)

a.加入模块的WIFI网络,登录10.10.100.254.

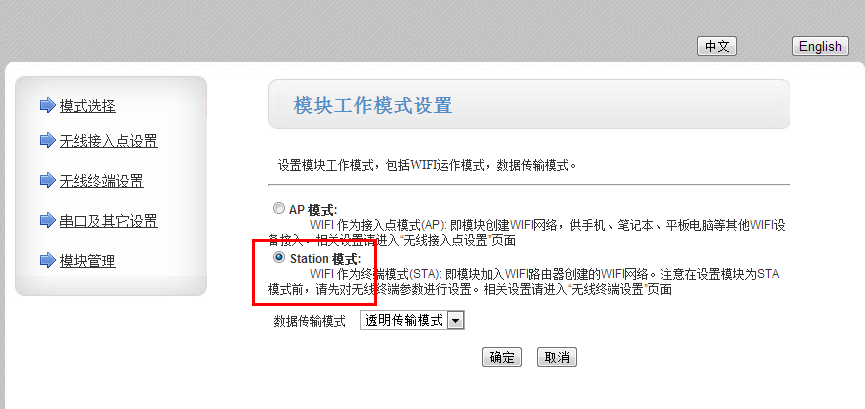

b.设为模块为STA模式,点击确定(不要马上重启模块,所有设定完成后再重启)

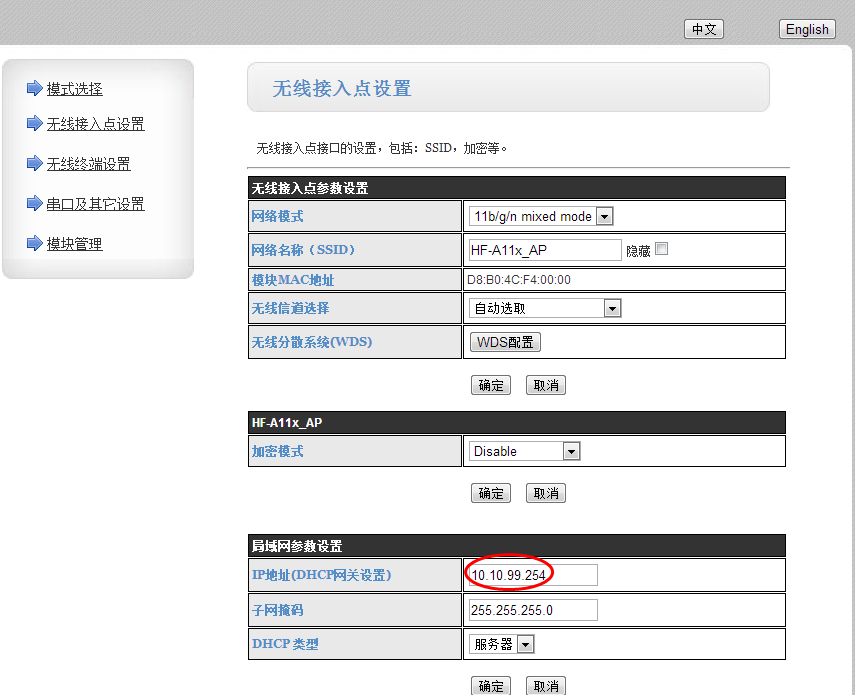

c.进入无线接入点设置,将模块的LANip改为10.10.99.254。点击确定保存。

d.进入无线终端设置界面,(将AP模块上电并等ready灯亮),点击搜索,选择搜索到的AP模块信号(HF-A11_AP)。

选择完成后,点击下面的确认按钮保存。

e. 进入串口及其它设置页面 ,修改波特率等同设备,同AP模块一致。修改完成后点击 确认 保存设置。

     将网络参数设置中的SERVER改成CLIENT,服务器地址改为:10.10.100.254.

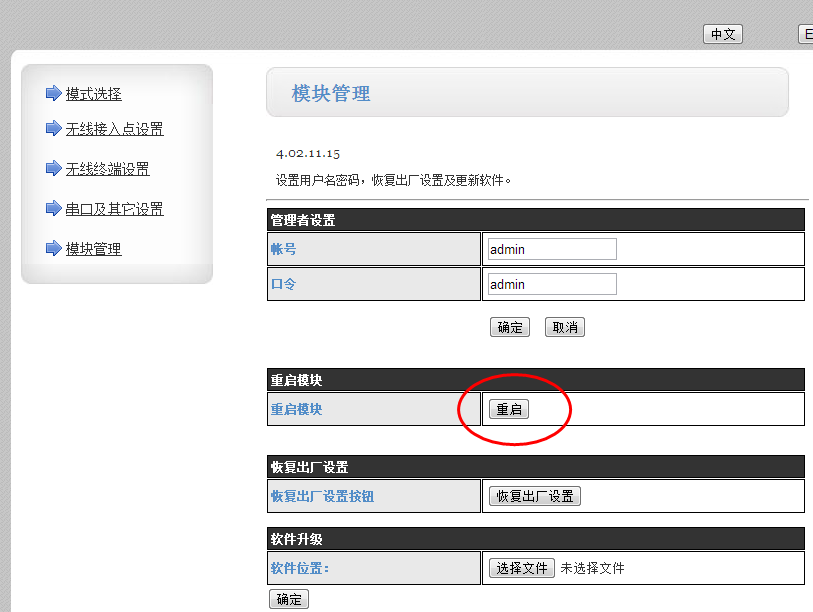

f.进入模块管理页面:点击重启。(AP模块必须READY灯亮后)



此时设置完成,STA模块重启后自动连接AP模块,两模块LINK灯都亮后,表示连接成功。

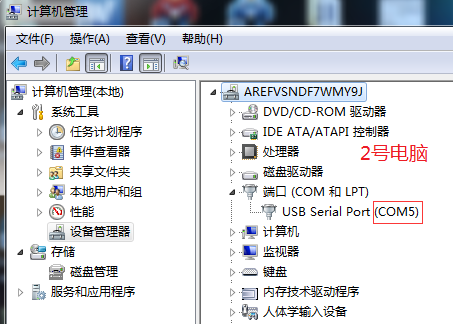

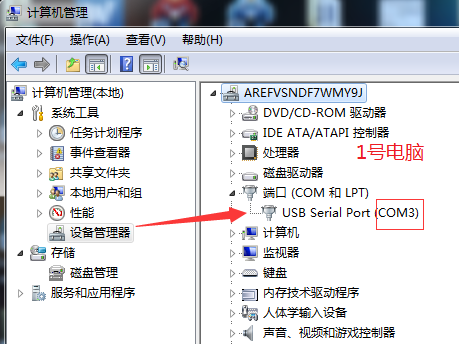

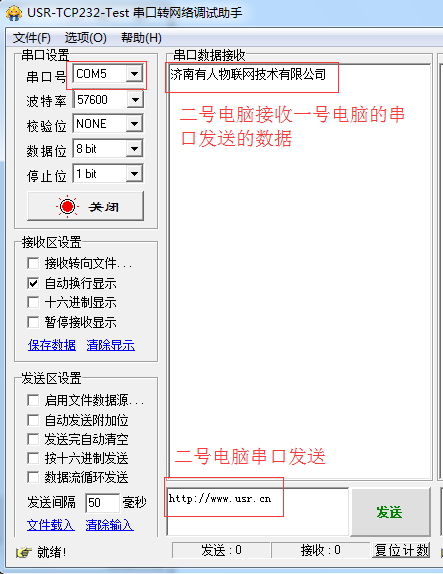

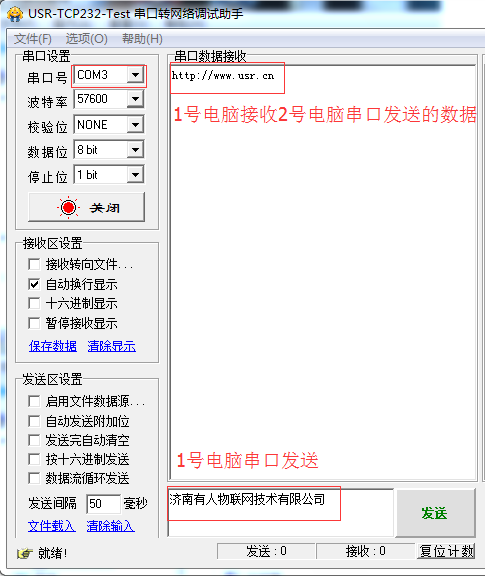

测试通信
