高性能Wi-Fi模块 工作模式设置介绍
2015-11-02


1.首先电脑连接WiFi模块AP

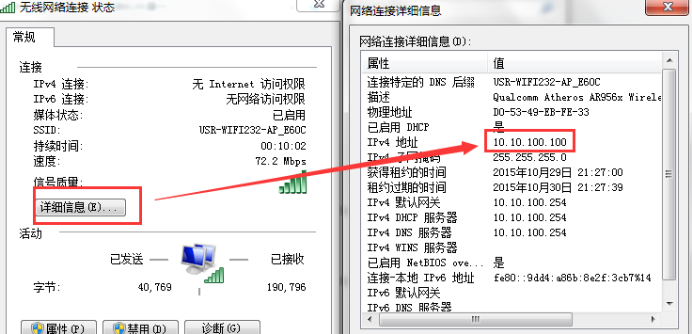

2.查询电脑在路由器上获取到的IP地址

3.使用的软件USR-TCP232-Test.

TCP server 使用方法:

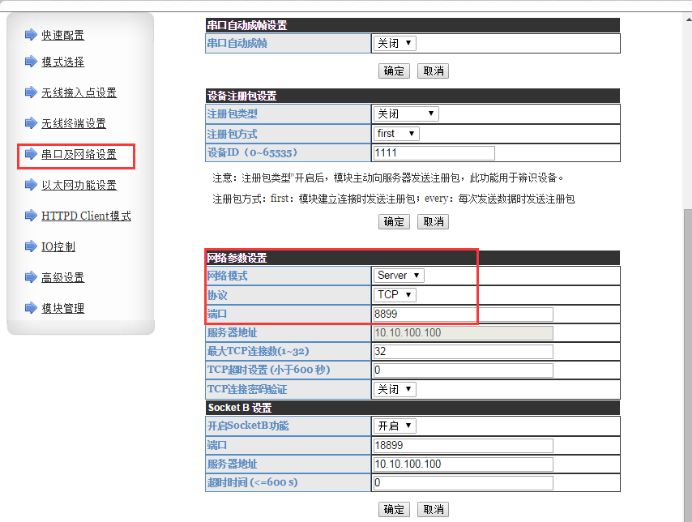

1:进入配置网页10.10.100.254(登录帐号和密码默认为admin),在串口及网络设置中设置网络模式为TCP server,端口8899 。点击确定,重启模块。

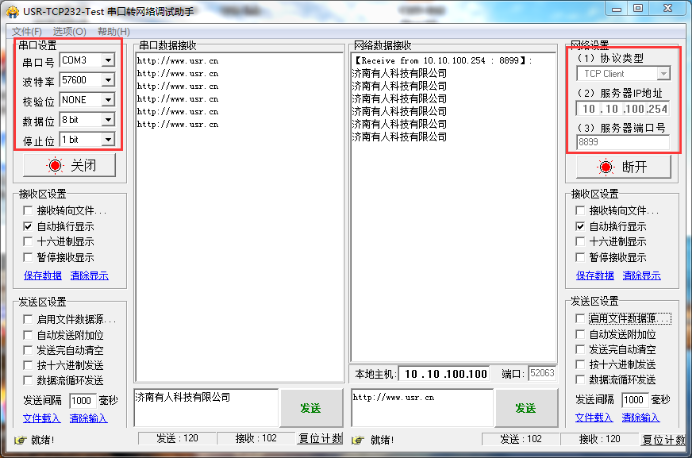

2.打开USR-TCP232-Test .串口转网络调试助手。 网络设置:TCP Client,服务器IP写模块IP10.10.100.254端口为模块本地端口8899。

 串口设置:com3(模块串口用USB转串口线连接电脑)、57600、N、8、1。

3.通信测试,串口向网络发送及网络向串口发送均可正常收到。

TCP Client 使用方法:

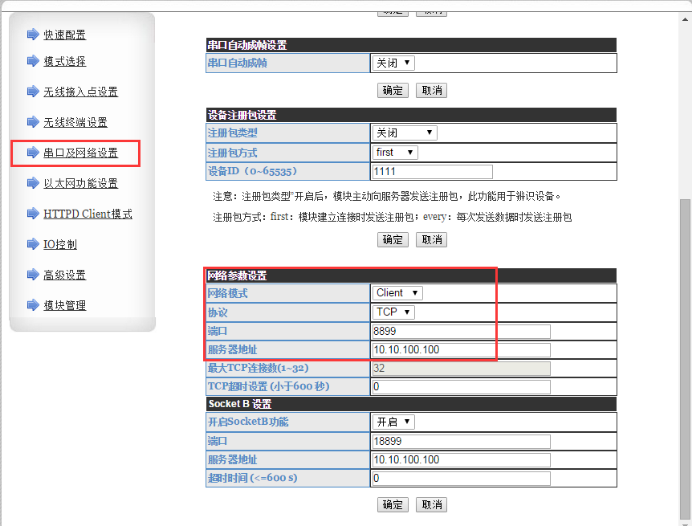

1.修改模块参数为TCP Cilent,服务器地址为测试所用电脑IP10.10.100.100。

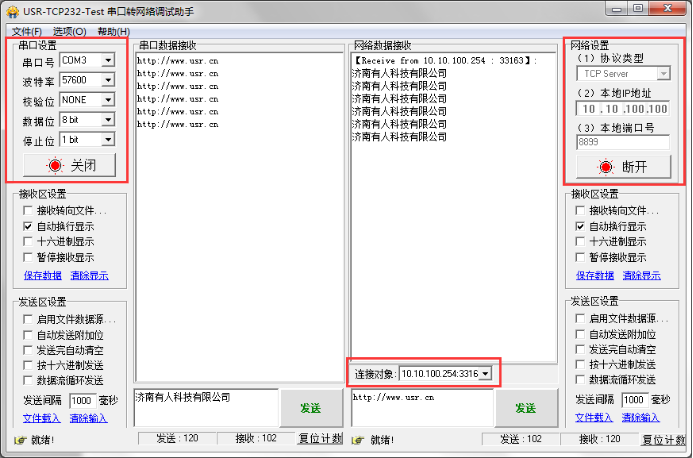

2.打开USR-TCP232-Test .串口转网络调试助手。 网络设置:TCP Server,服务器IP写模块IP10.10.100.254端口为模块本地端口8899,打开监听。

 串口设置:com3(模块串口用USB转串口线连接电脑)、57600、N、8、1。打开串口

3.通信测试,串口向网络发送及网络向串口发送均可正常收到。

UDP Server 使用方法:

1.在串口及网络设置中设置网络模式为UDP server,端口8899 。点击确定,重启模块。

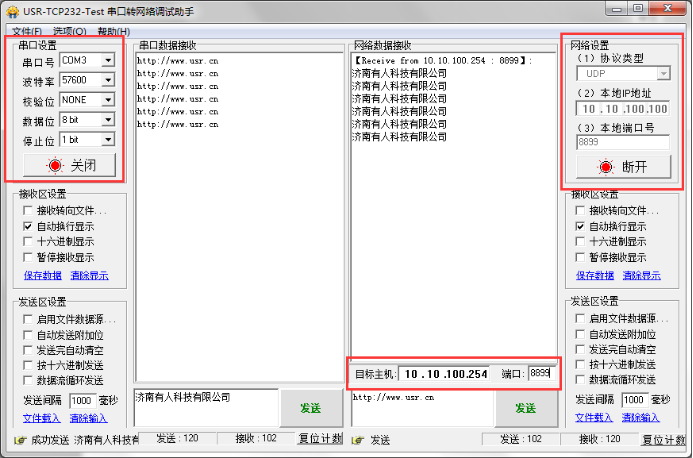

2.打开USR-TCP232-Test .串口转网络调试助手。 网络设置:UDP,10.10.100.100,端口为模块本地端口8899,点击连接,设置目标主机IP和端口为模块的IP10.10.100.254和端口8899 串口设置:com3(模块串口用USB转串口线连接电脑)、57600、N、8、1。打开串口

3.通信测试,串口向网络发送及网络向串口发送均可正常收到。

UDP Client 使用方法:

1.在串口及网络设置中设置网络模式为UDP Client,端口8899 。点击确定,重启模块。

2.打开USR-TCP232-Test .串口转网络调试助手。 网络设置:UDP,10.10.100.100,端口为模块本地端口8899,点击连接,设置目标主机IP和端口为模块的IP10.10.100.254和端口8899
串口设置:com3(模块串口用USB转串口线连接电脑)、57600、N、8、1。打开串口

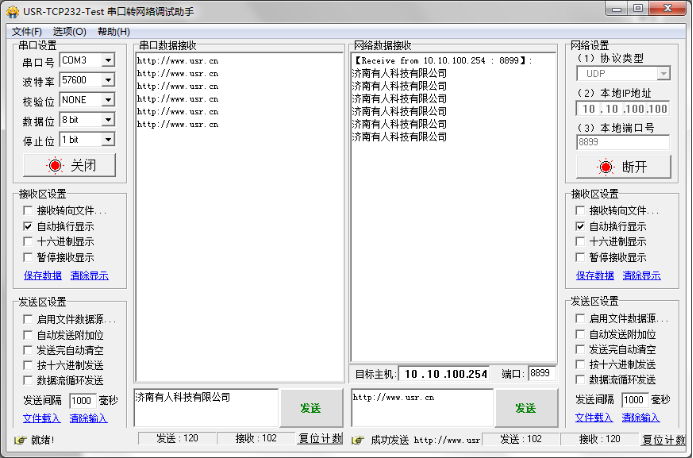

3.通信测试,串口向网络发送及网络向串口发送均可正常收到。

名词解释

TCP 跟 UDP:这是两种以太网上的数据通信协议,TCP(传输控制协议)是一种可靠的通信协议,具备连接的概念,同时有着重发,连接建立,连接断开的过程,数据通信起来会更可靠,但是数据处理稍复杂,网络利用率不高;UDP(用户数据报)是一种无连接的通信协议,网络利用率高,通信处理简单,速度块,缺点是网络拥塞的情况下,可能会有丢包。

TCP Client:也叫 TCP 客户端,他会主动向服务器发起 TCP 连接请求,并在连接建立后维持这个连接,仅此一条连接。有两个关键参数,目标地址(也就是服务器地址,或者叫远程地址,可以是 IP 或者域名),目标端口(也叫做远程端口),这两个参数都是 TCP 客户端要连接到的目标服务器的参数

TCP Server:也叫 TCP 服务器,他是被动等待客户端连接的工作形式,跟 TCP Client 刚好是对立方,这两者连接建立之后,就可以进行数据通信。注意 TCP Server 可以接受多条客户端的连接,本串口服务器最多可以建立 8 条连接。他有一个关键参数,本地端口

UDP:类似于 TCP Client,但是无连接,它只会会向目标服务器发送数据,或者是仅接收来自目标服务器数据

UDP Server:类似于 TCP Client,但是无连接,跟 UDP 方式不同,他可以接收来自任意 IP 的数据,而且只会向最近跟他通信过的 IP 发送数据大部分客户会把串口服务器设置为 TCP Client,电脑这边设置为 TCP Server,这样适用性比较广。
