USR-C215 WIFI模块基本测试通信和使用方案

2016-08-31

分享到:
{}

  USR-C215 WiFi 模块基本测试通信和使用方案

  1:要下载的软件和说明书。

  USR-WIFI232-Setup-AT指令设置软件



  虚拟串口软件



  TCP232-TEST串口及网络调试助手软件。



  说明书:http://www.usr.cn/Download/275.html

  2:测试

  以USR-C215模块为例,将模块焊接到测试底板上,测试板串口连接电脑串口,电脑连接WiFi。

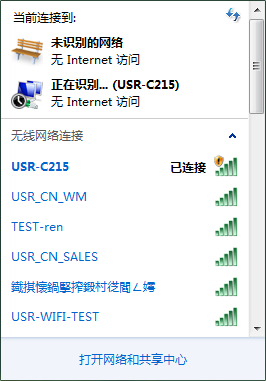

  在电脑无线搜索栏,搜索USR-C215,连接。

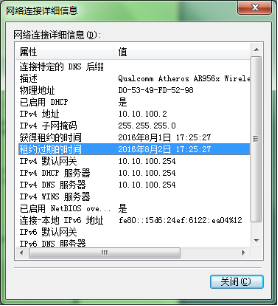

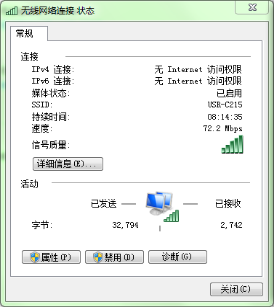

  连接成功后或者电脑获取到IP:10.10.100.2

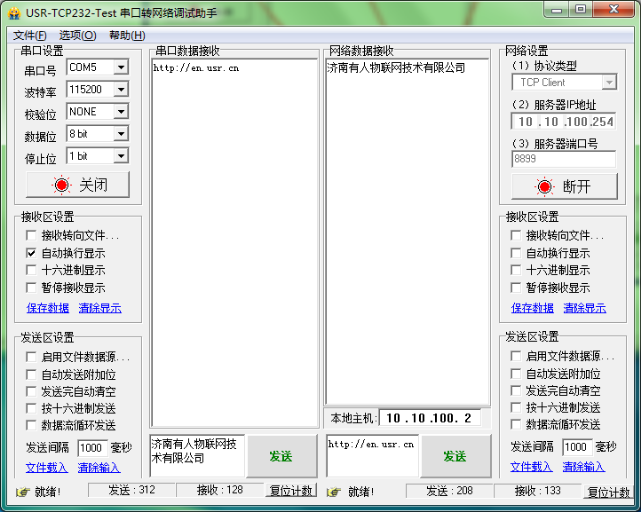

  3:打开USR-TCP232-TEST软件测试

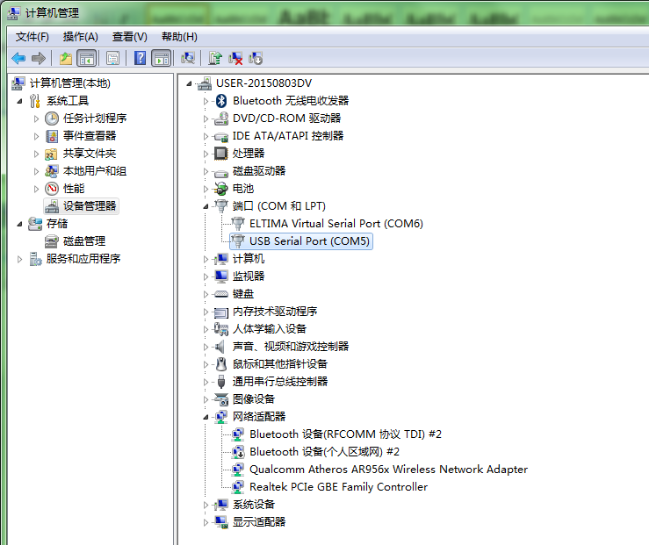

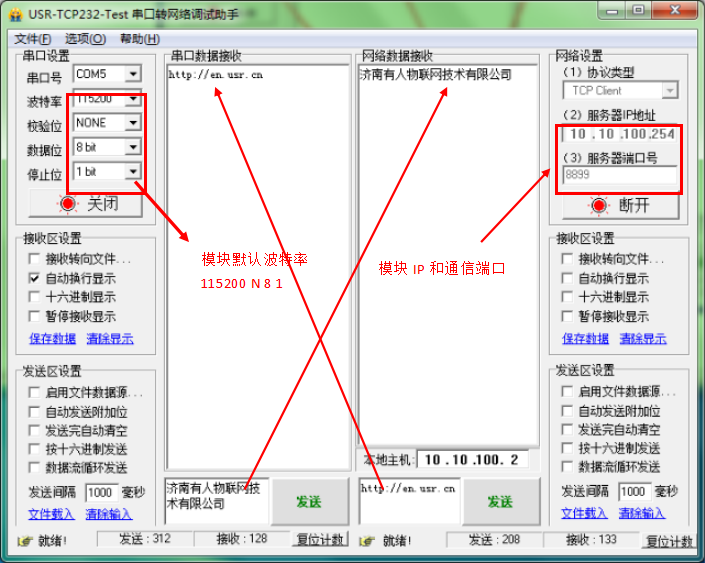

  将模块串口连接到电脑的串口,电脑的串口号为com5,然后电脑连接WiFi模块的IP10.10.100.254,控制端口为8899.由于WiFi模块默认为TCP server,所以电脑端连接模块需要设置为TCP client连接模块的server。



















  4:怎么使用虚拟串口软件。(依照以上模块默认的AP模式)

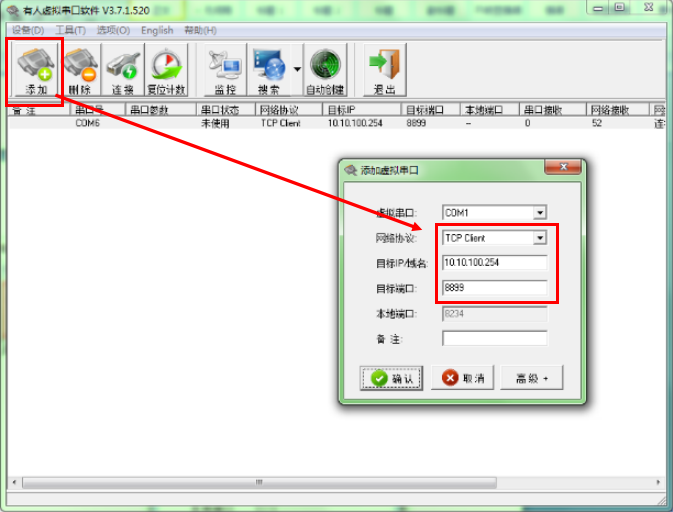

  添加虚拟串口com1:连接模块的IP和端口:10.10.100.254:8899

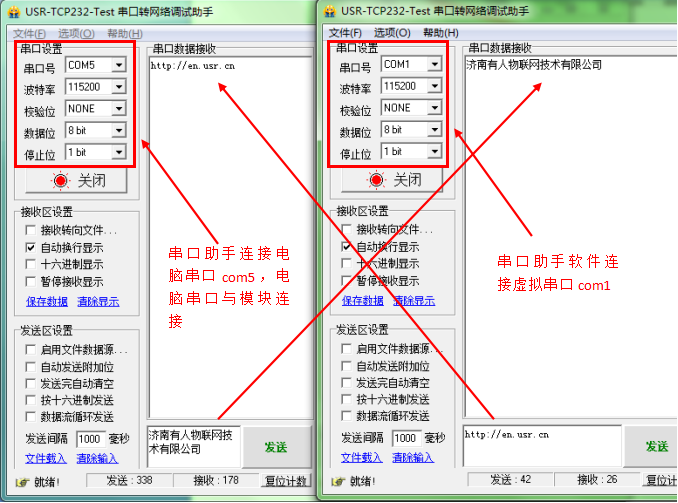

  打开两个串口调试助手软件,一个连接电脑串口com5,一个连接虚拟串口com1.实现两个串口直接数据互发。
