USR-TCP232-302服务器基本测试通信和使用案例

更新时间:2016-12-19

  RS232串口服务器的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/361.html

  设置软件:http://www.usr.cn/Download/257.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  二、设备默认参数

项目

内容

用户名

admin

密码

admin

模块的IP地址

192.168.0.7

模块的子网掩码

255.255.255.0

模块的默认网关

192.168.0.1

工作方式

TCP Client

本地端口

20108

连接目标IP

192.168.0.201

串口波特率

115200

串口参数

None/8/1

连接目标端口

8234

  三、测试

  1.将 302(USR-TCP232-302简称)通过串口线(或USB 转RS232串口线)与计算机相连接,通过网线将 302 的网口 与PC 的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给302供电。观察302网口指示灯状态是否正常:绿色灯常亮,黄色灯闪烁。

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-TCP232-302服务器基本测试通信和使用案例

  3.给电脑设置静态IP,要与302的IP在同一个网段(302默认参数见表1)。

USR-TCP232-302服务器基本测试通信和使用案例

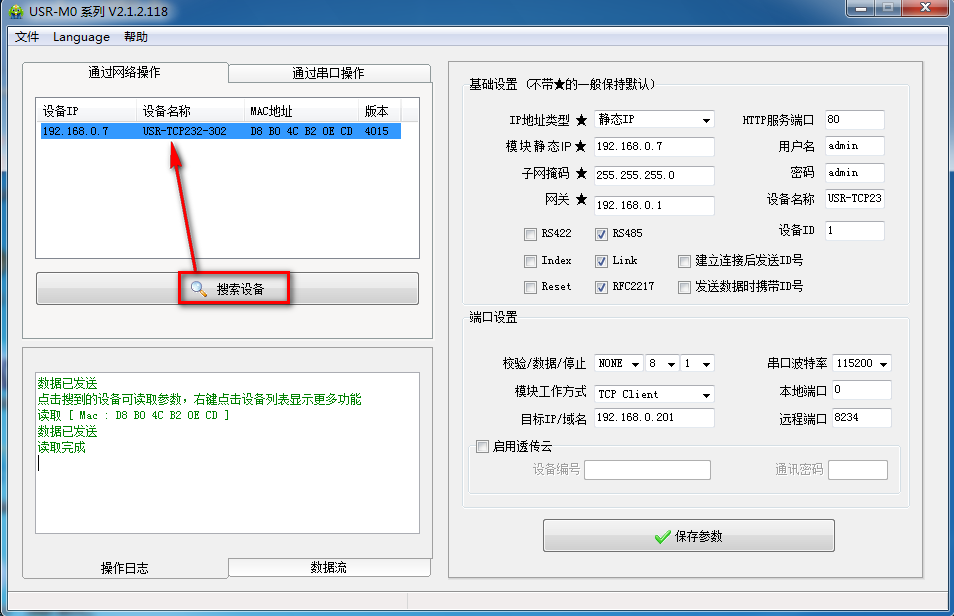

  4.打开设置软件

  点击“搜索设备”当搜索列表中出现302的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

USR-TCP232-302服务器基本测试通信和使用案例

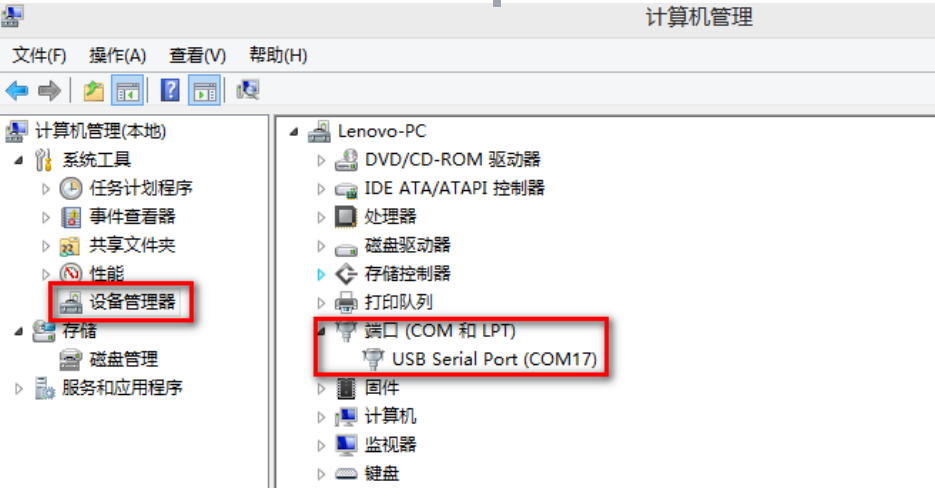

  5.在设备管理器中查看端口信息,确定302串口使用的串口号,如下图所示电脑端口号为COM17。

USR-TCP232-302服务器基本测试通信和使用案例

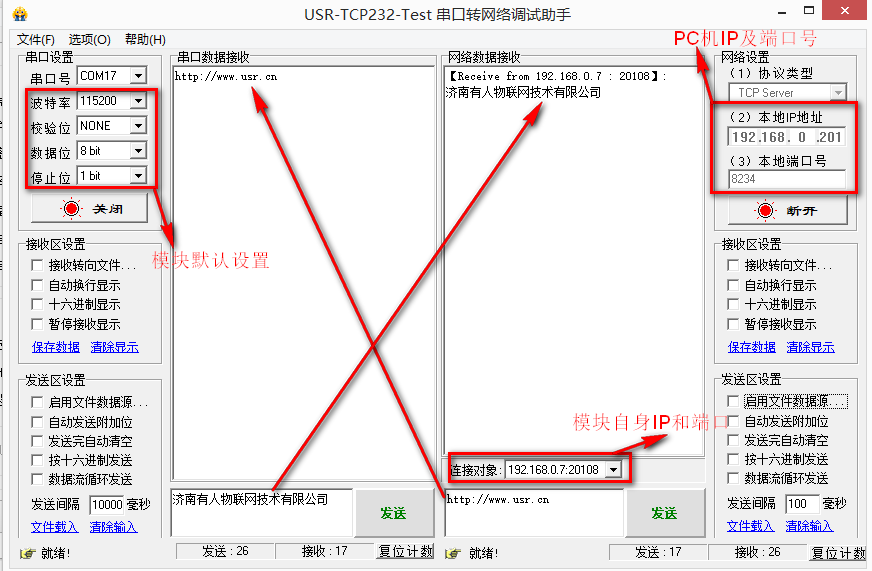

  6.打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM17。由于设备默认协议类型为TCP SERVER,所以电脑端连接设备需要设置为TCP CLIENT连接设备。目标IP设置为IP:192.168.0.7,目标端口号为302端口1的本地端口号:23,点击连接。

  端口号:8234

USR-TCP232-302服务器基本测试通信和使用案例

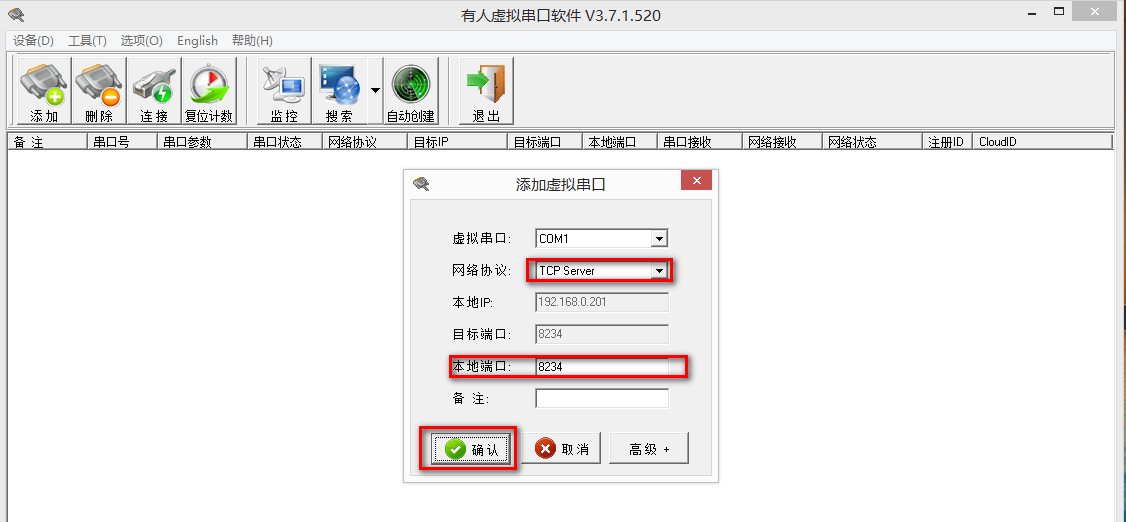

  7.如何使用虚拟串口软件

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述302设备采用TCP Client协议,所以此处网络协议设置为TCP Server。本地端口设置为8234。然后点击“确定”,建立虚拟串口COM1。

USR-TCP232-302服务器基本测试通信和使用案例

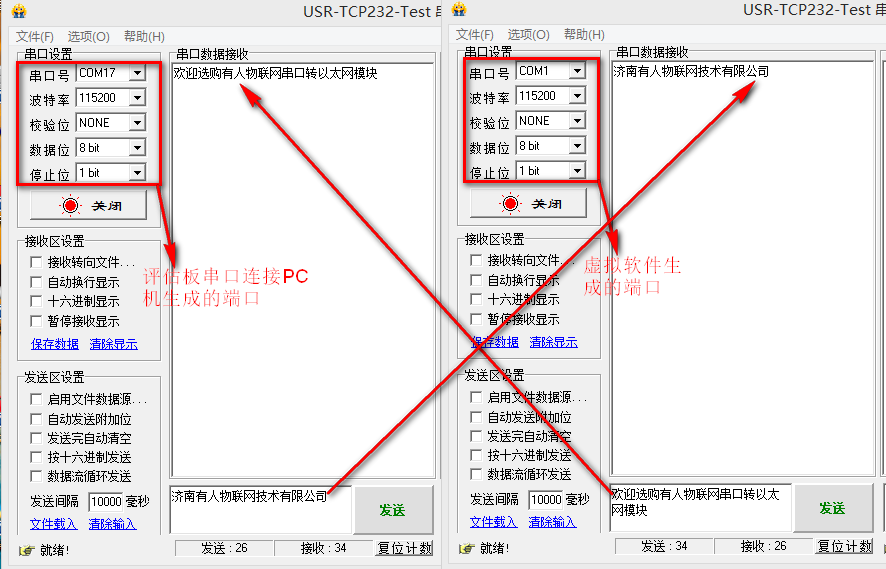

  打开两个USR_TCP232_Test软件,一个连接COM3,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-TCP232-302服务器基本测试通信和使用案例

  四、几种常用的联网通信方式(暂无)

  302连接路由器实现局域网通信的设置方法

  302透明传输实现方法

  302连接公网服务器设置方法

  302使用花生壳动态域名结合路由器端口映射实现类似公网服务器功能

  302无公网IP时使用花生壳内网映射实现外网数据采集

  302使用透传云实现一对多的数据透传

  302使用透传云实现一对一的数据透传

  302使用HTTP GET方式向网页服务器提交数据

  302使用HTTP POST方式向网页服务器提交数据

  五、常见问题及解决办法

  1、网口灯不亮,无法通信。

  答:检查网口连接是否正常,确定模块IP设置是静态IP还是DHCP,DHCP的话网口直连电脑无法通信,需要连接路由器

  2、测试中串口通信不上,没有正确返回。

  答:拔插一下USB转232看com口是否正确;确定之前是否改过串口参数;确定USB转RS232是否正常。

  3、无法用串口配置参数。

  答:串口配置参数出厂是不允许,需要打开配置网页勾选允许串口配置参数才能使用。

  4、如何恢复出厂设置

  答:a.硬件恢复出厂设置:串口服务器上reload按键,长按5~10s恢复。

  b.软件恢复出厂设置:通过设置软件的设置功能恢复出厂或是通过网络协议发送恢复出厂设置指令。

  c.AT指令恢复出厂设置:进入AT指令模式,通过指令AT+RELD恢复出厂。
