USR-C210模块基本测试通信和使用方案

  WIFI模块的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/91.html

  设置软件:http://www.usr.cn/Download/31.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/275.html

  二、 测试

  (1) WIFI串口服务器的参数:

  WIFI串口服务器的初始参数:

  • WIFI串口服务器默认的SSID为:USR-C210
  • WIFI串口服务器加密方式默认为:open,none;
  • 用户串口参数默认为:115200,8,1,None,;
  • 网络参数默认值:TCP,Sever,8899,10.10.100.254
  • WIFI串口服务器本身IP地址:10.10.100.254

  (2) 硬件连接

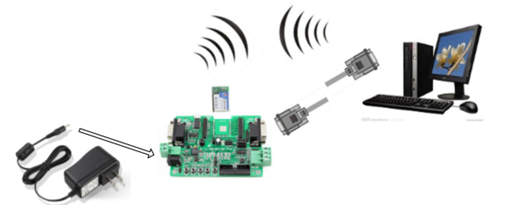

  本案例中的硬件连接以我司的测试底板为例,客户也可以自行开发测试底板。 模块USR-C210(以下简称C210)串口与电脑串口相连,模块WIFI和计算机的WIFI连接,台式机如果没有自带串口,可以用USB转232来代替。硬件连接如下图所示:

USR-C210模块基本测试通信和使用方案

  (3)网络连接

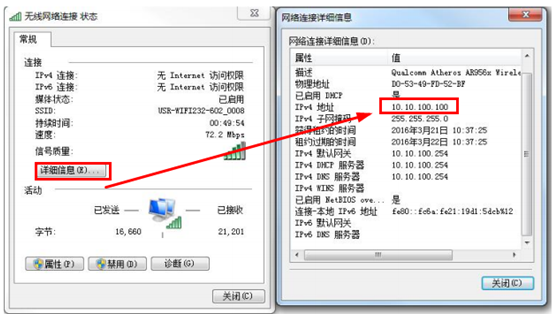

  打开无线网络连接,搜索网络,如下图的“USR-C210”即是WIFI串口服务器的默认网络名称(SSID)。加入该网络,C210给电脑分配IP地址,在该案例中,电脑自动获得的IP地址为10.10.100.100.此时WIFI 串口服务器上的 Link 指示灯亮起。

USR-C210模块基本测试通信和使用方案

USR-C210模块基本测试通信和使用方案

  (4) 数据传输测试

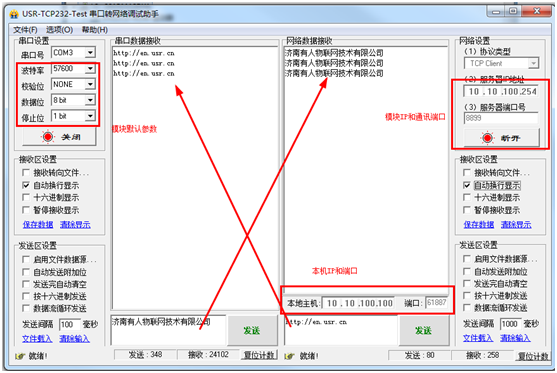

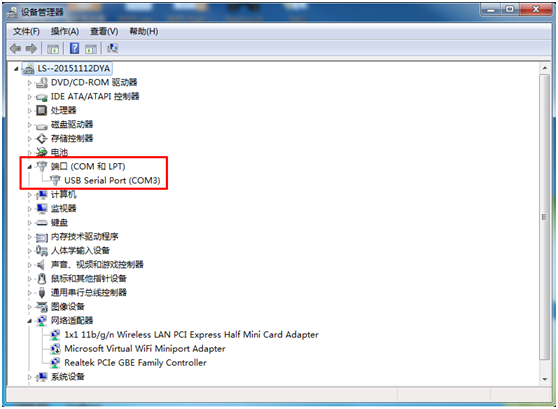

  打开串口调试助手USR-WIFI232-Test。查询电脑串口号,本例中的串口为COM3,C210默认为TCP Server,IP地址为10.10.100.254;电脑做TCP Client,IP地址为10.10.100.100。

  TCP Client与TCP Server建立连接后,即可进行数据传输。

USR-WIFI232-602 V2 模块基本测试通信和使用方案

USR-WIFI232-602 V2 模块基本测试通信和使用方案

  3 虚拟串口的用法

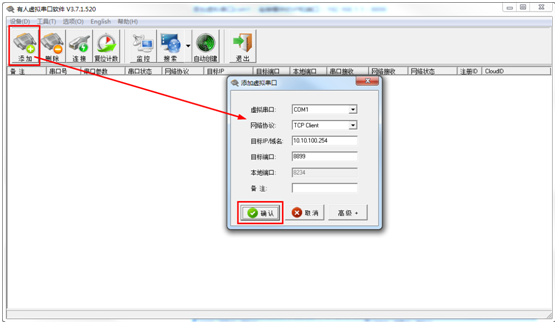

  打开虚拟软件,添加虚拟串口COM1,设置为TCP client模式,连接模块的IP和端口:10.10.100.254,,8899

USR-WIFI232-602 V2 模块基本测试通信和使用方案

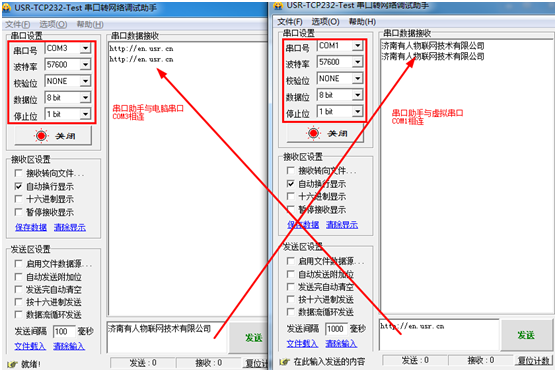

  打开两个串口调试助手,分别设置如下图。

USR-WIFI232-602 V2 模块基本测试通信和使用方案
