USR-BLE100/101 升级固件说明

更新时间:2017-03-06

  关键词:固件升级 BLE100/101



  1、 下载固件升级工具:http://www.usr.cn/Download/286.html

  2、 硬件连接:

  如果BLE100/101有外围的TTL转RS232电路并且有RS232接口,用串口线或者USB转RS232转换器,将BLE100/101与电脑连接起来。

  如果没有外围电路,用USB转TTL转换器将BLE100/101与PC连接起来

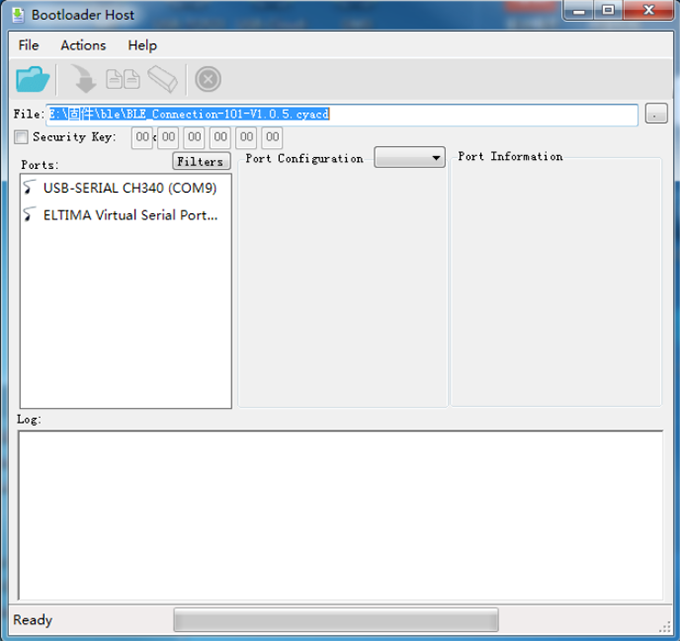

  3、 打开“有人”提供的升级工具USR-BLE Update。

USR-BLE100/101 升级固件说明

图1

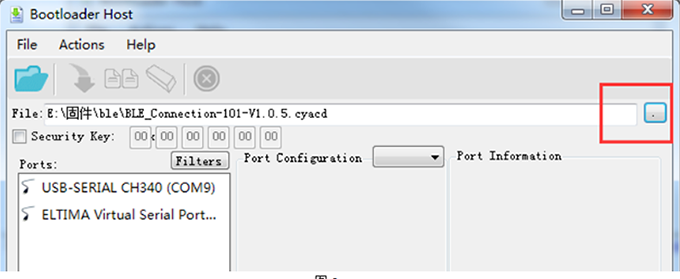

  4、 点击下图位置加载需要升级的固件,固件文件的扩展名是cyacd。

USR-BLE100/101 升级固件说明

图2

  5、 在设备管理器中查看模块的串口号,在本案例中模块串口号为COM9。点击该串口号,设置波特率为115200。不管模块的实际波特率是多少,该处波特率一定是115200.

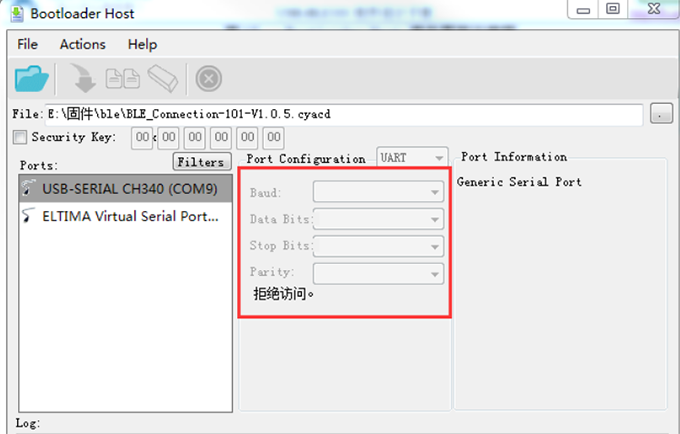

  注意:如果该串口号正在被别的软件或者程序占用,波特率设置部分是灰色并且显示“拒绝访问”。如图3所示。

  USR-BLE100/101 升级固件说明

图3

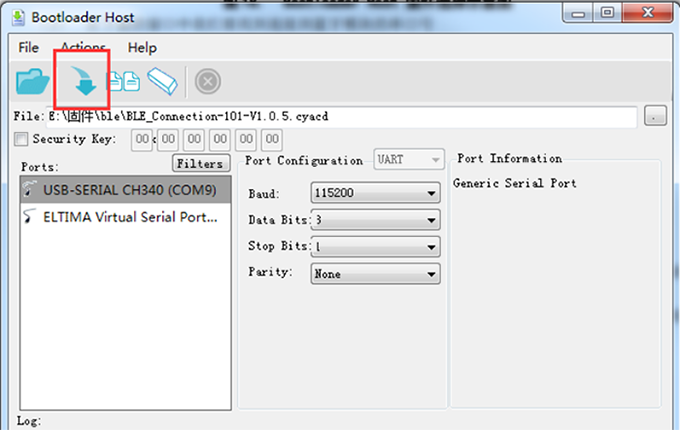

  6、 准备就绪后,重新给模块上电或者按下模块的复位按键,并在模块启动后的一秒内点击下载按钮,如图4所示。

  USR-BLE100/101 升级固件说明

图4

  7、 此时查看界面下面的进度条,如果进度条开始移动表示下载正在进行,如果没有开始或者窗口出现错误信息请重试第6步,保证模块上电一秒之内按下下载按钮。

  8、 当进度条完成后并且窗口打印成功的信息过后,表明升级成功,此时可以重启模块,模块开始运行最新的固件。
