USR-LTE-7S4固件升级

更新时间:2017-03-06

  注意:以下升级均在默认出厂设置状态下进行。

  该升级方式只需要发送一条 AT 指令即可,客户提前需要拿到升级固件的秘钥,该秘钥需要技术支持提供,并且客户需要保证 USR-LTE-7S4能处于联网状态并可以正常执行 AT 指令。用户可以使用串口AT指令、网络AT指令或短信AT指令进行升级操作,下面使用串口 AT 指令进行举例说明:

  1、首先放置能正常使用的4G SIM卡进入USR-LTE-7S4,将模块安装在测试评估板上,安装好天线,插上评估板配套的电源适配器,等待模块上的net灯连接上网络正常闪烁。

指示灯名称

指示功能

状态

PWR

电源指示灯

电源工作正常常亮

WORK

系统运行工作指示灯

系统运营后常亮

NET

网络状态指示灯

2G网络一秒闪烁2次
3G网络一秒闪烁3次
4G网络一秒闪烁4次
没有网络熄灭

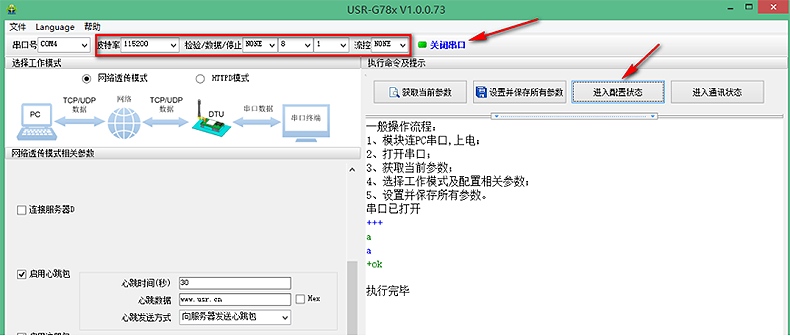

  2、将USR-LTE-7S4评估板通过USB转RS232串口线(公头)连接上,打开设置软件,选择正确的串口号,设置串口参数与USR-LTE-7S4一致,点击“打开串口”,点击“进入配置状态”,将USR-LTE-7S4 进入到 AT 指令模式。

  注意:以win8为例,查看串口号在“我的电脑”->“管理”->“设备管理器”->“端口”中查询。

USR-LTE-7S4升级固件: FTP自升级

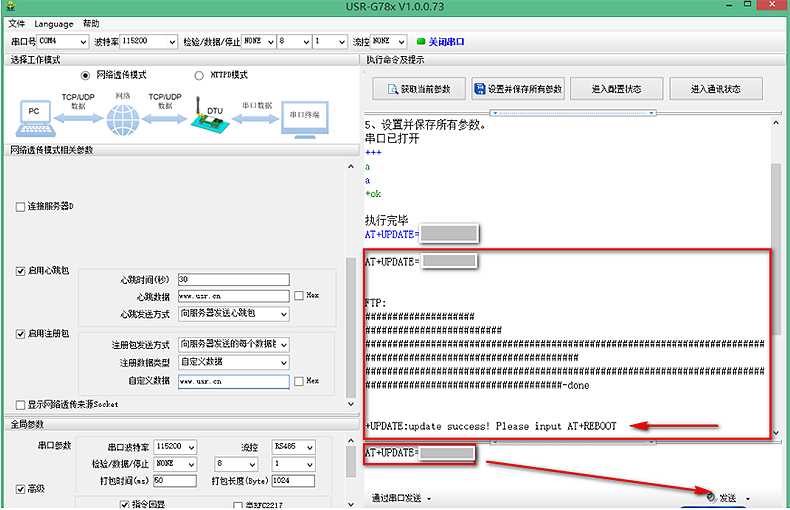

  3、使用串口发送 AT+UPDATE=XXXXXXXXX回车 到USR-LTE-7S4,模块会返回升级成功提示。

USR-LTE-7S4升级固件: FTP自升级

  注:XXXXXXXXX是我们提供的升级秘钥,升级过程根据固件大小不同,大约消耗500K左右流量。

  升级内容有FTP:###...##-done才算升级成功,没有的话检查是否可以正常联网。

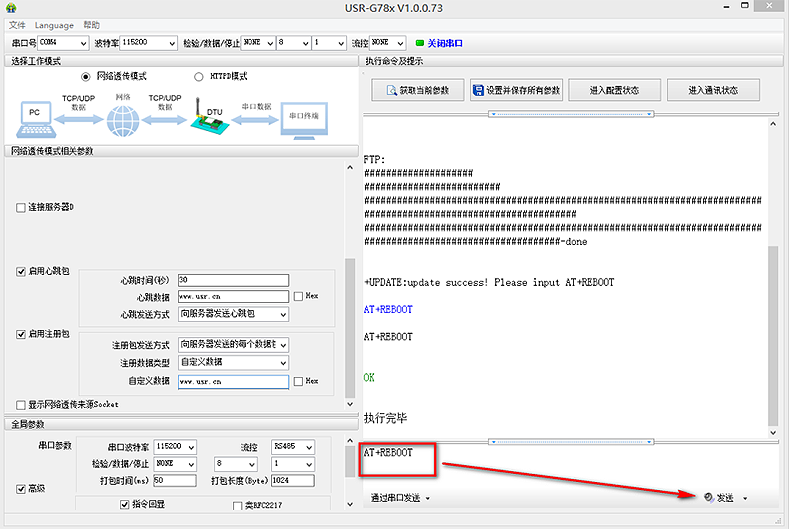

  4、根据提示,发送AT+REBOOT回车 重启设备,USR-LTE-7S4重启之后会自动运行最新的程序。

USR-LTE-7S4升级固件: FTP自升级
