4G模块7S4系列连接公网服务器设置方法

2017-07-03

分享到:
{}

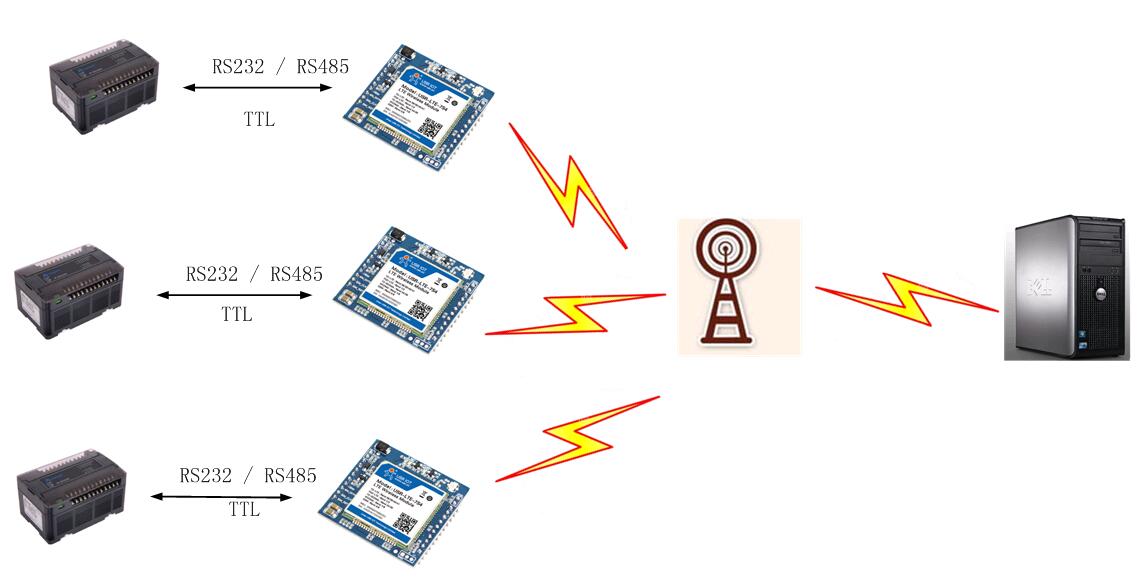

应用方式图

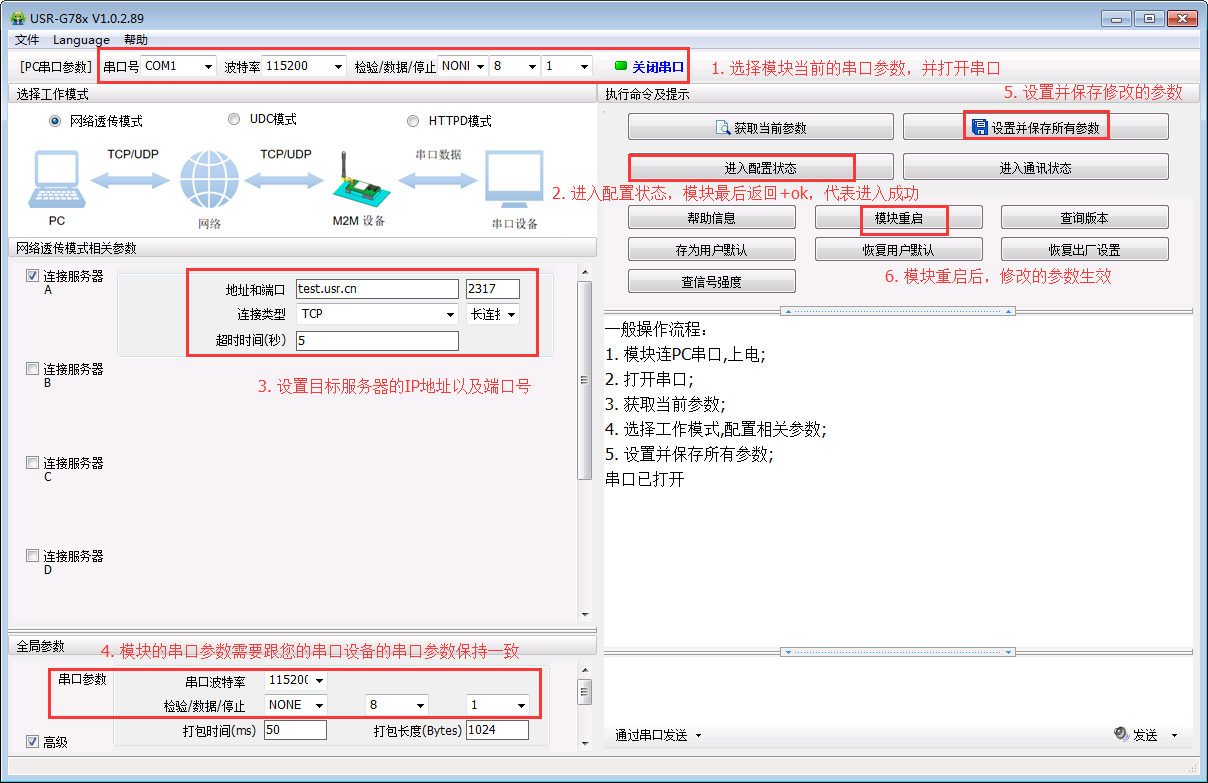

设置GPRS参数

(1)设置之前必须将4G模块的串口连接电脑的串口,然后打开设置软件设置参数

         设置软件下载地址:http://www.usr.cn/Download/415.html

(2)目标地址设置成服务器的公网IP,目标端口为服务器的监听端口

       注:该实验例程使用的域名和端口只是用来实验例程的,客户连接不能也不可以连接我们这个例程里的域名和IP,应该连接自己的服务器

(3)计算机串口参数:模块默认参数为:115200 N 8 1.首次使用时必须是115200的波特率。

(4)设备波特率:4G模块连接串口设备,需要设置4G模块的设备波特率,校验数据停止位,可以在全局参数中的串口参数选项中来修改4G模块的波特率如果用户设备的串口参数为:9600 E 8 1,需要把4G模块的设备波特率设置为9600 数据校验停止:E 8 1.


正常情况下,到这里,模块就已经连上您设置好的服务器了。

现在需要登陆服务器,测试数据通讯是否正常

登陆服务器

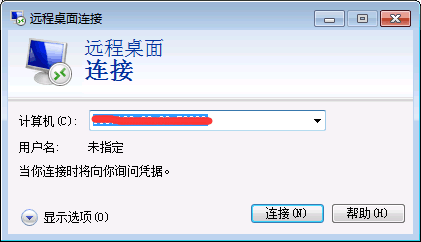

(1远程桌面连接服务器:连接自己的服务器IP,此例程只是测试,不可以连接此地址

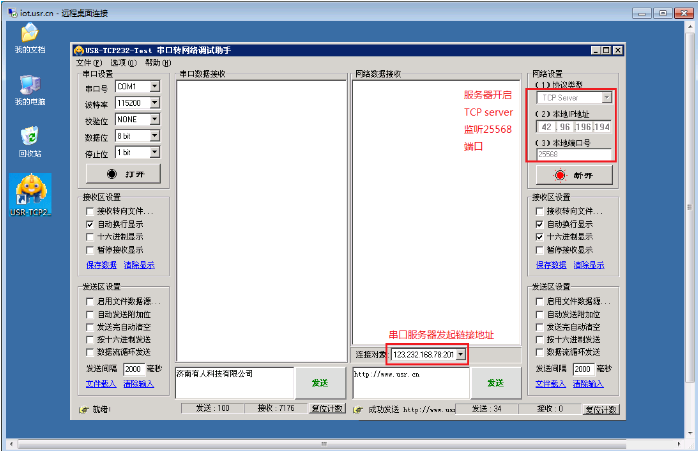

(2)在服务器端打开网络调试助手软件,设置网络协议为TCP 服务端。监听本地端口25568.GPRS模块主动向服务器发起链接,可以在连接对象看到模块发起的链接地址。

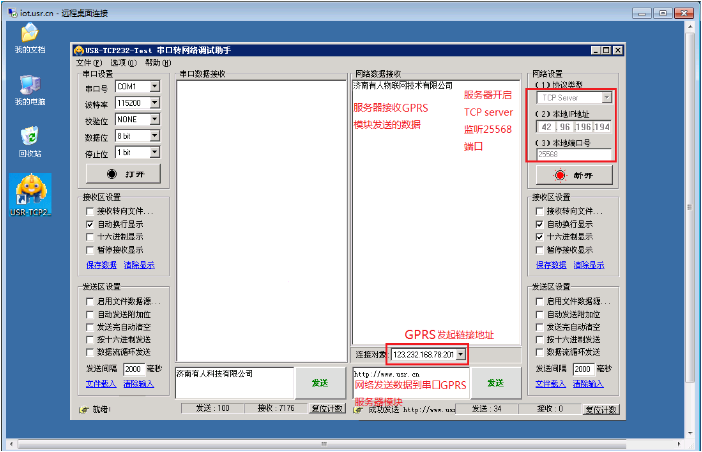

(3) 服务器接收和发送串口GPRS模块的串口数据。


(4)电脑串口连接4G模块的串口,测试电脑的串口号为com 4.

以上是服务器发送数据和接收数据:以下使用电脑串口连接GPRS-DTU串口,电脑运行串口调试软件,进行发送和接收服务器的数据。
