G781串口基本测试通信和使用方案

2017-07-06

分享到:
{}

一、测试准本

1、资料下载:

G781说明书:http://www.usr.cn/Download/439.html

G781软件设计手册:http://www.usr.cn/Download/440.html

G781设置软件:http://www.usr.cn/Download/537.html

2、硬件连接:

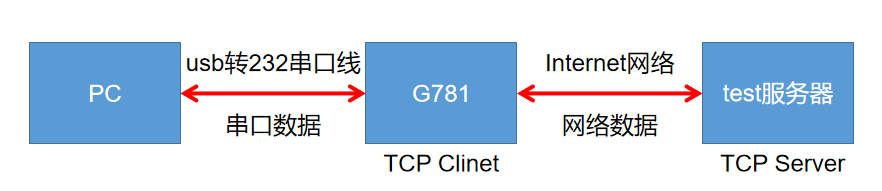

1>拓扑图

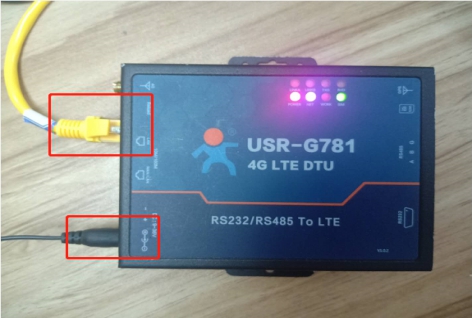

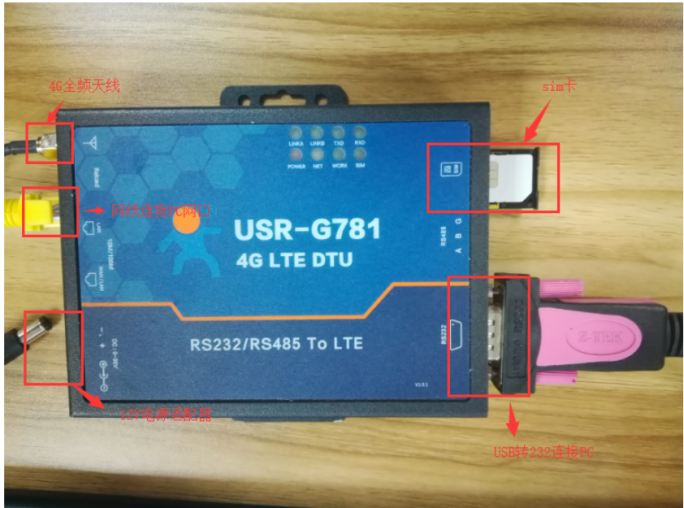

2>实物图



二、参数设置

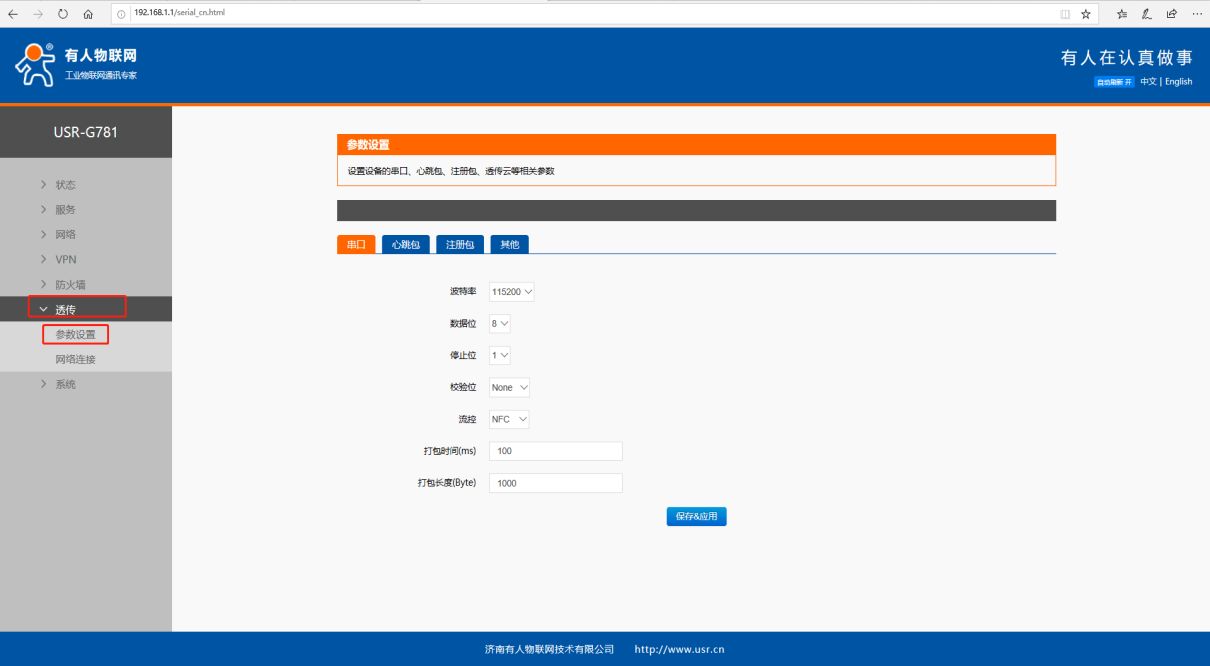

1打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

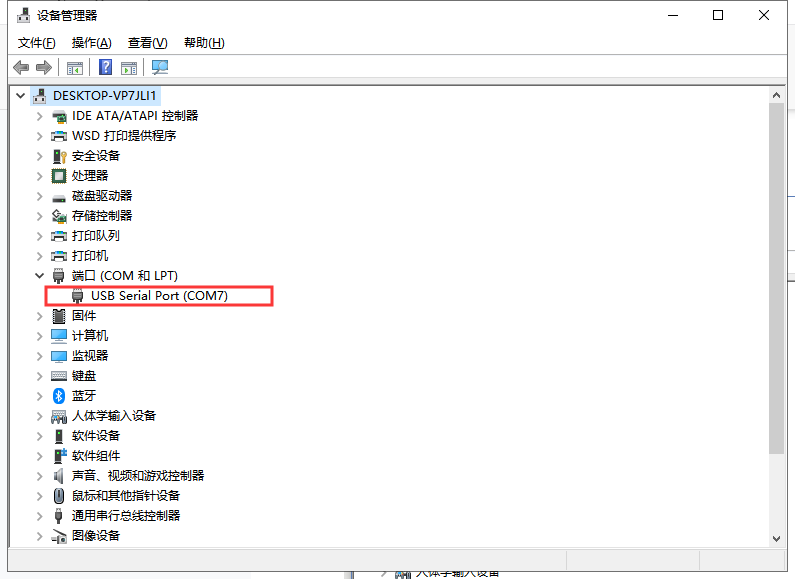

其中串口号可以在电脑的“设备管理器”中查看,见下图;

波特率等串口参数出厂默认是:115200,n,8,1



如下,打开串口,点击进入配置状态,返回OK则表示成功进入配置状态。

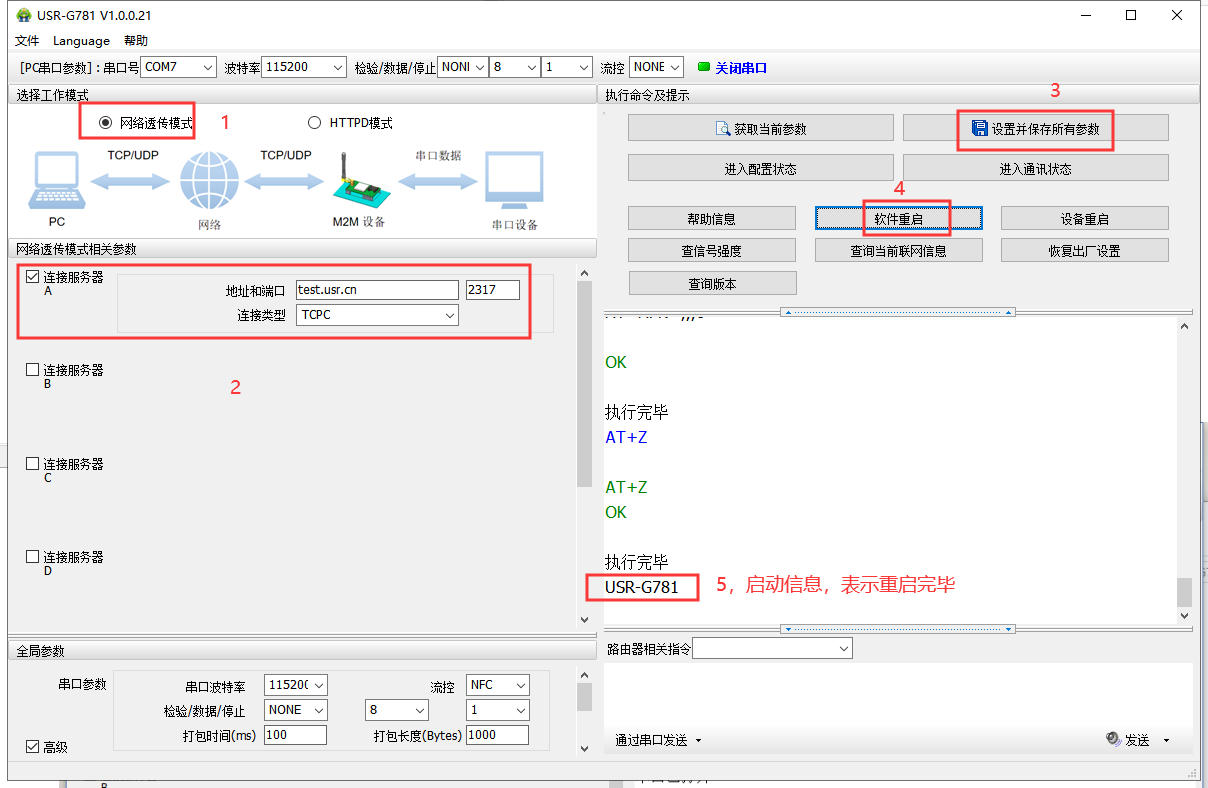

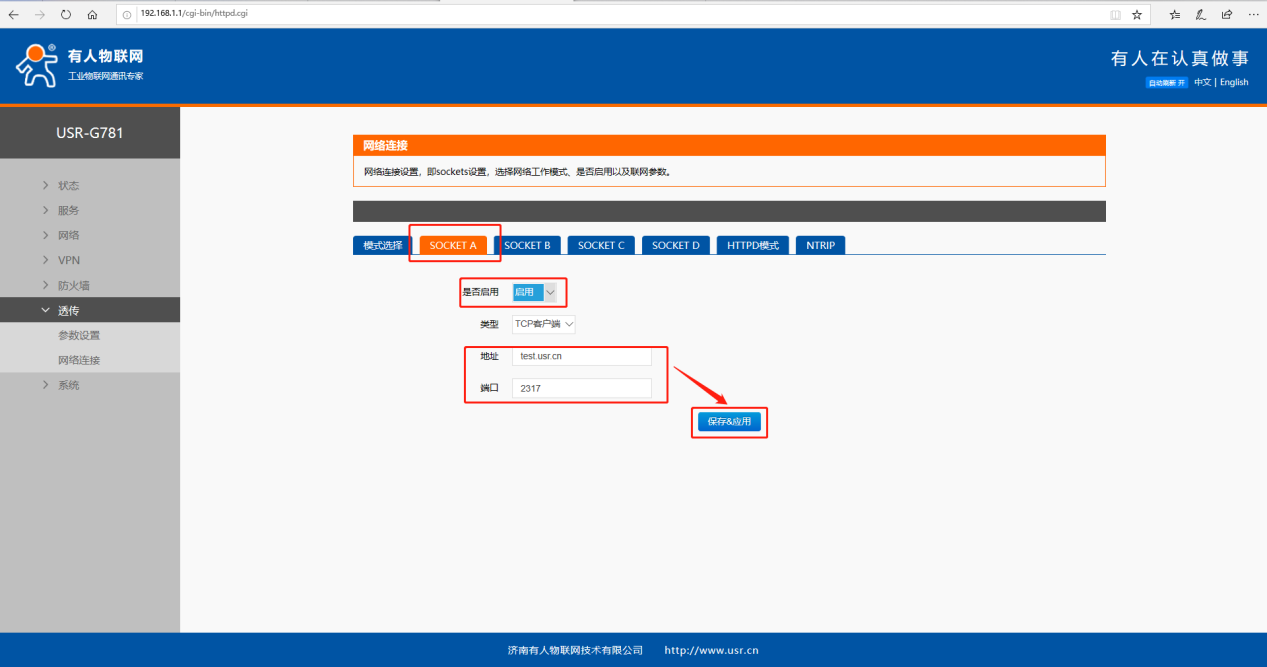

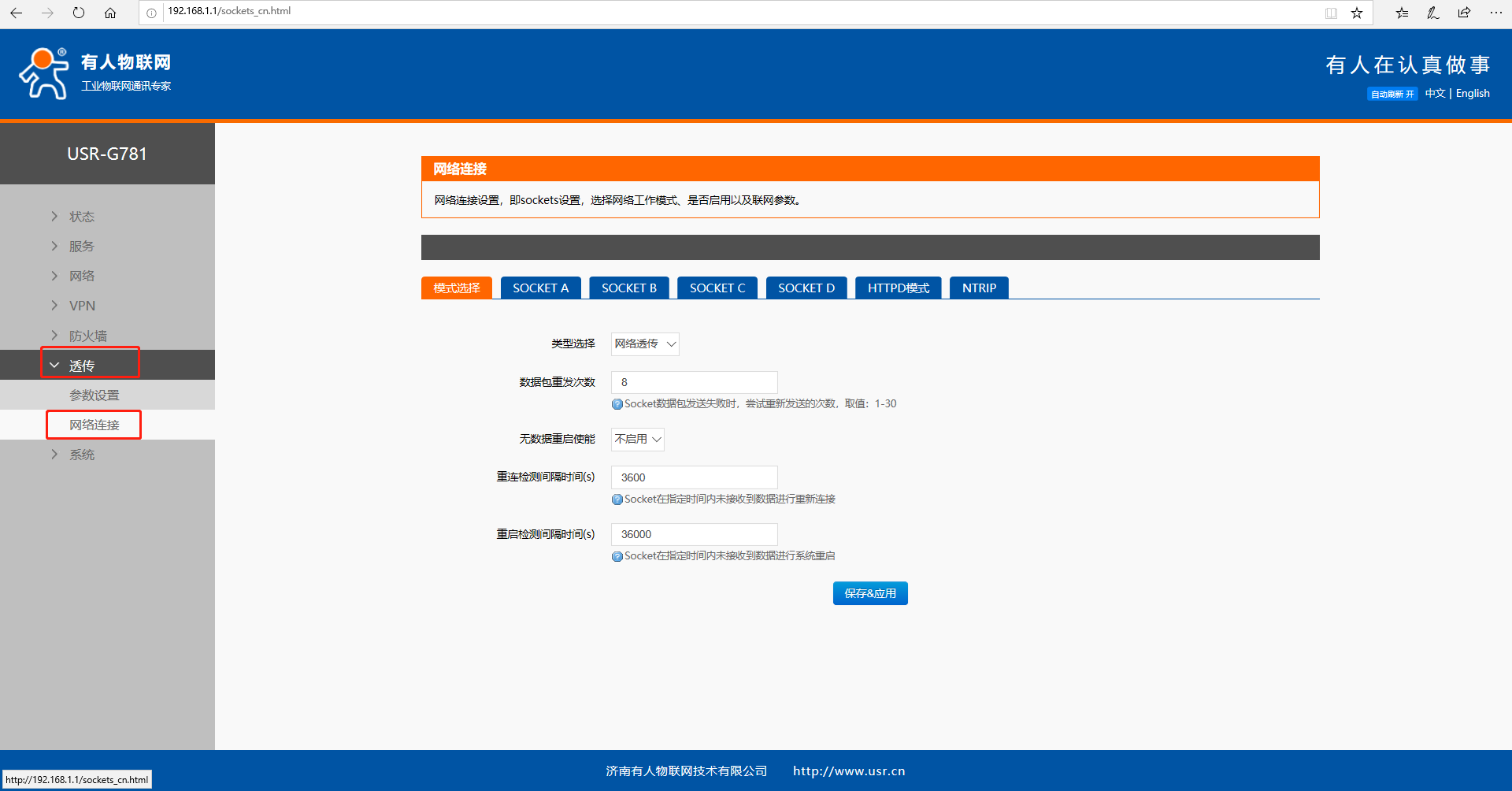

2、修改参数。如下图所示:

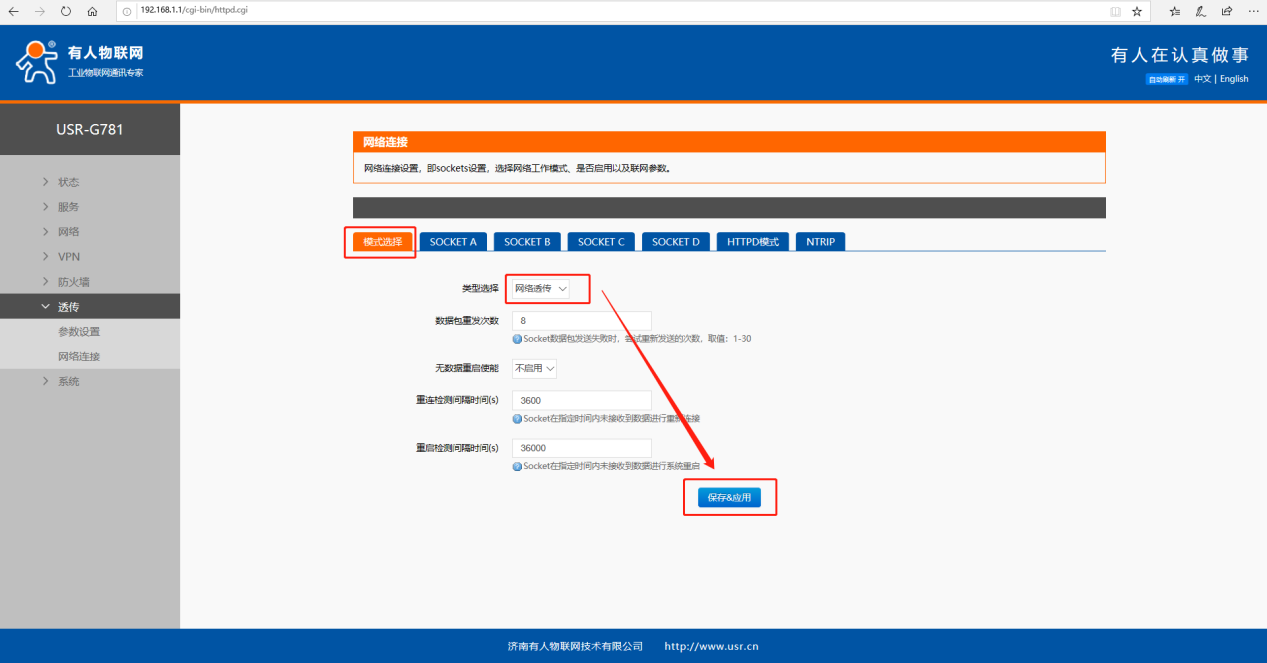

1>设置工作模式为网络透传模式

2>勾选连接服务器A,设置地址和端口为test.usr.cn2317

3>点击“设置并保存所有参数”

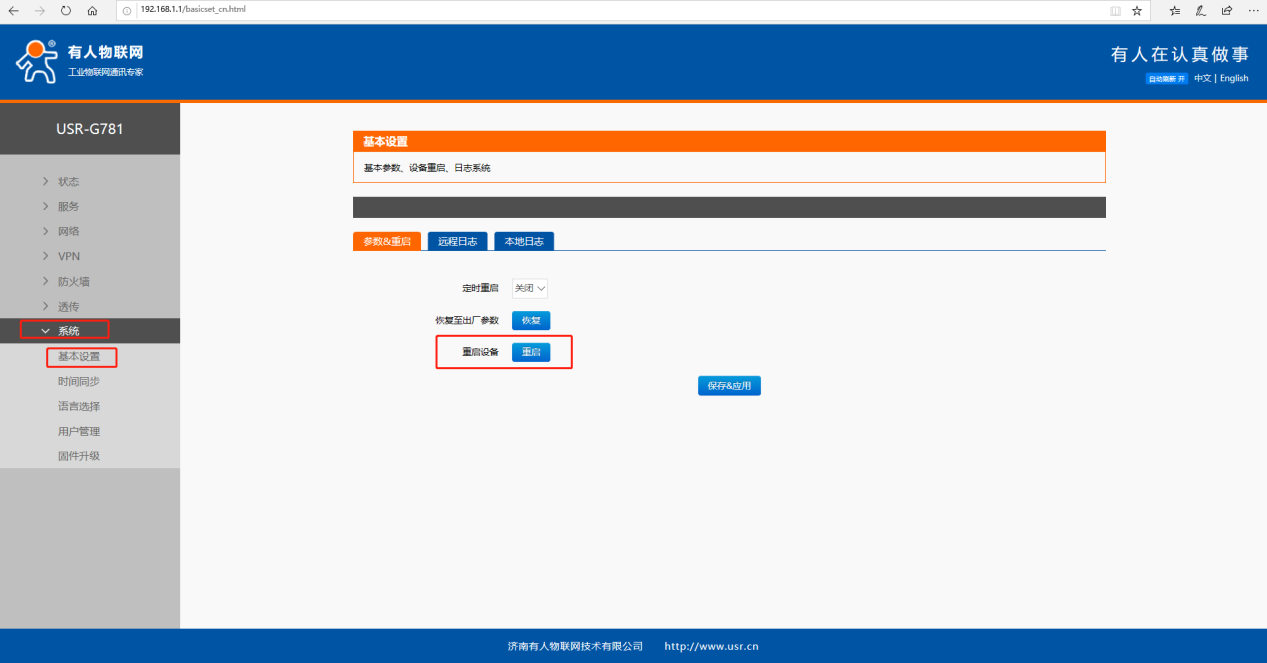

4>点击“软件重启”(默认该按钮隐藏,点击进入通信状态下的虚线可显示隐藏按钮)

5>待重启完毕后会在串口打印USR-G781字样,表示设备启动完成。设备上的linkA指示灯常亮,表示socketA建立连接





三、通信测试

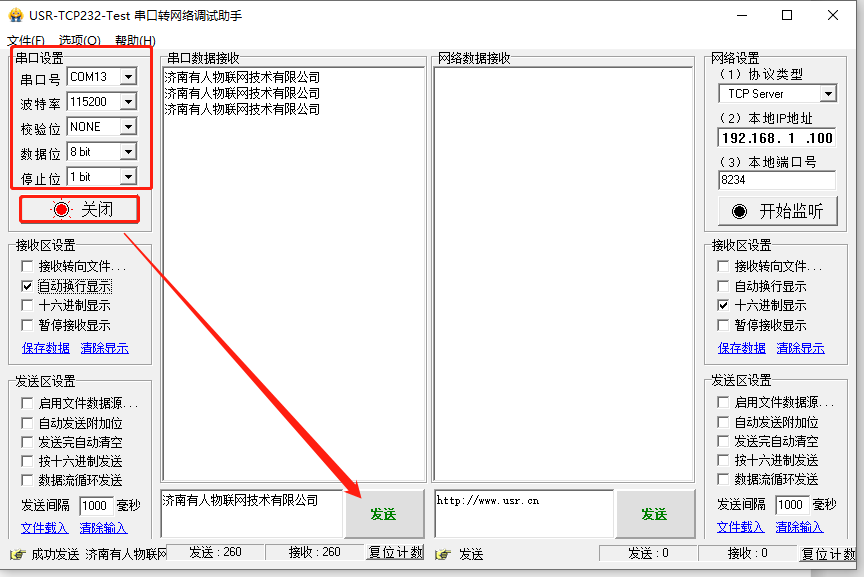

如下,在发送区填写数据,点击发送,则可在接收区域接收到服务器的返回

注意:

1>test.usr.cn2317是我司TCP/UDP测试服务器,连接通信现象是向服务器发送什么数据,服务器就会立刻返回什么数据,类似自收发。

2>该服务器只是用来测试设备基本通信,不可登录修改,且端口固定。



注意:

点击进入配置状态,没有收到+OK,只有3+++

原因:

1>先前有修改过串口参数,所以应该用新的串口参数打开串口

2>连接电脑和DTU的串口线有问题或者接触不良

解决:

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数,并且忘记了新的参数,那在上电状态下,按住reload按键6s松开,恢复出厂设置,然后用1中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行,就换根USBRS232/485串口线试试(能解决很多问题)

5>如果还是不行,将硬件接线拍照给技术支持看看
