USR-G806-VPN方式访问内网设备

2017-07-11

分享到:
{}

基于华为路由器搭建的VPN服务器,使用USR-G806拨VPN服务器,通过路由器下端的PC访问G806LAN口设备。

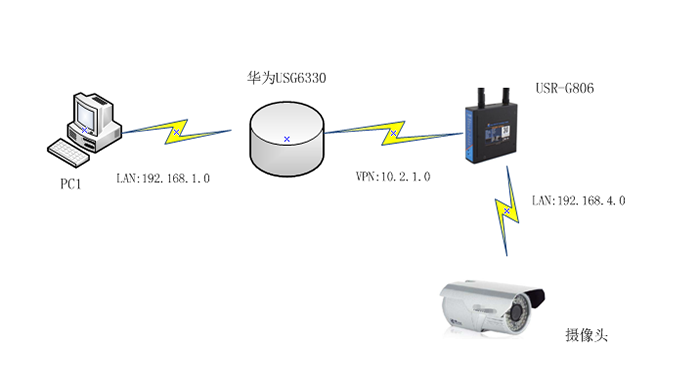

连接拓扑图

一, 华为路由器设置

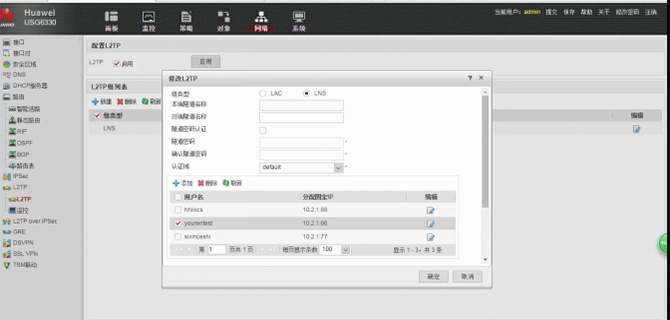

1, VPN服务器设置

路由器设置为L2TP方式的vpn服务器,添加用户名,这里设置为每个用户名指定IP

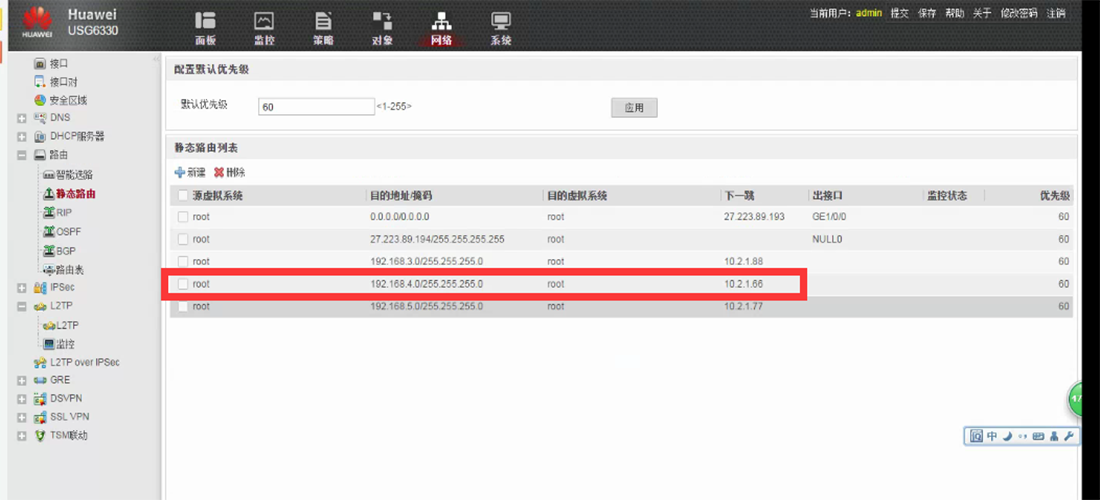

2, 在华为路由器上增加静态路由

0.0.0.0/0.0.0.0 27.223.89.193为路由器默认路由

192.168.4.0/255.255.255.0 10.2.1.66 为手动添加的路由

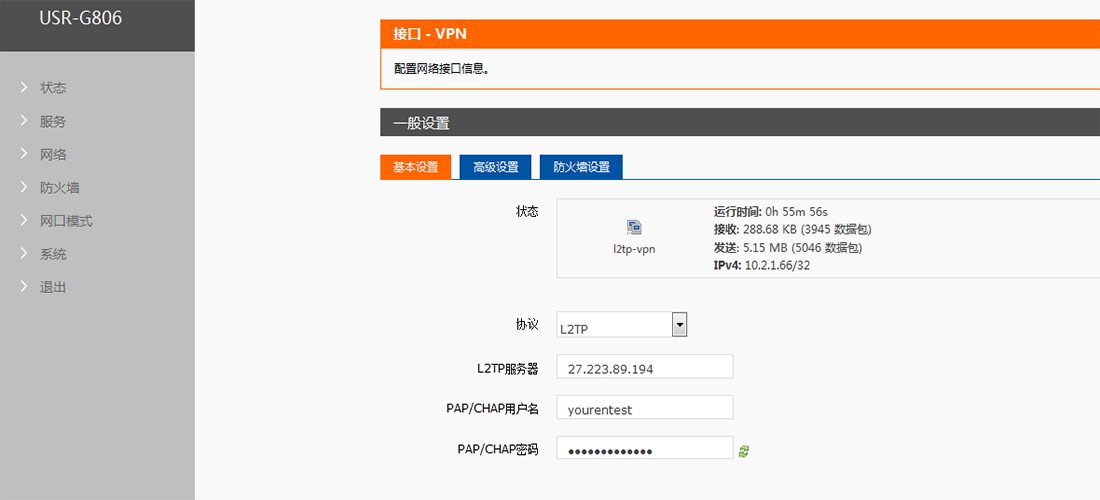

3, USR-G806VPN设置

添加VPN接口:网络---接口---添加接口---协议选择L2TP

设置对应的服务器和测试用户名和密码

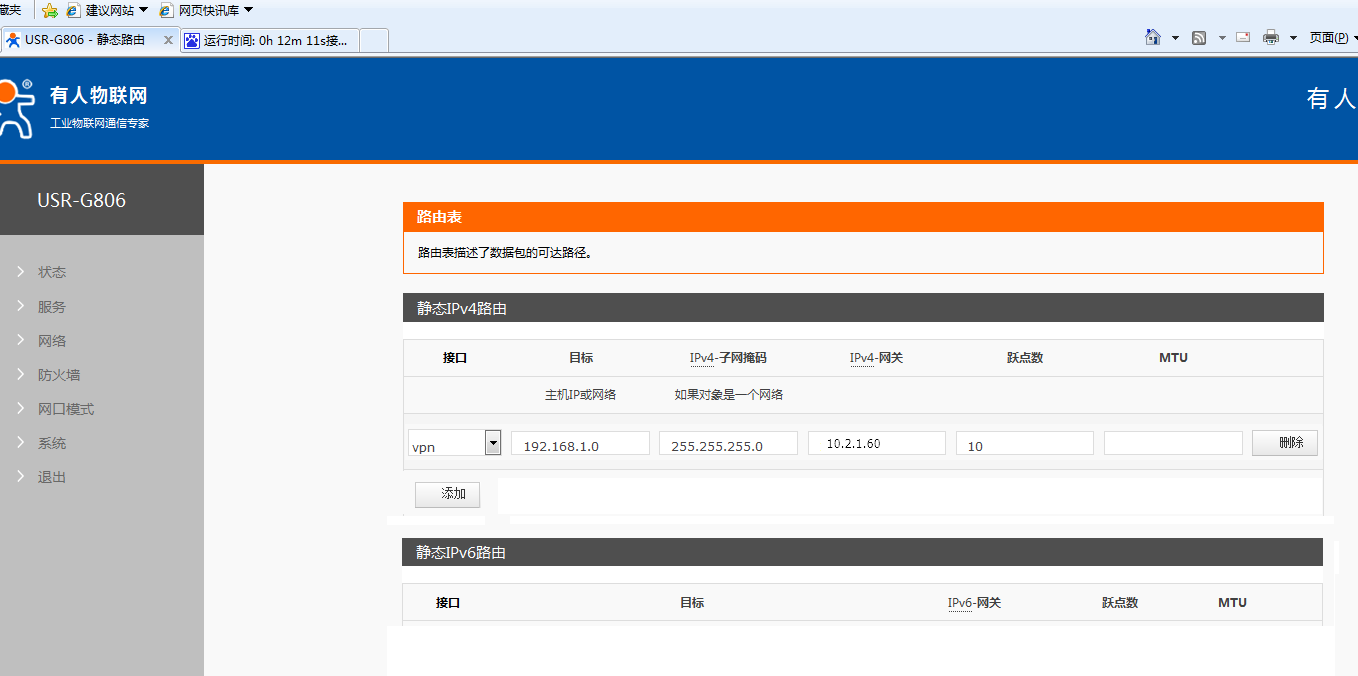

4, 静态路由设置

网络---静态路由中添加如图的两条路由

① 10.2.1.60 为VPN服务器VPN接口的IP地址(可以在服务器指定)

② 192.168.1.0为华为路由器LAN口IP网段

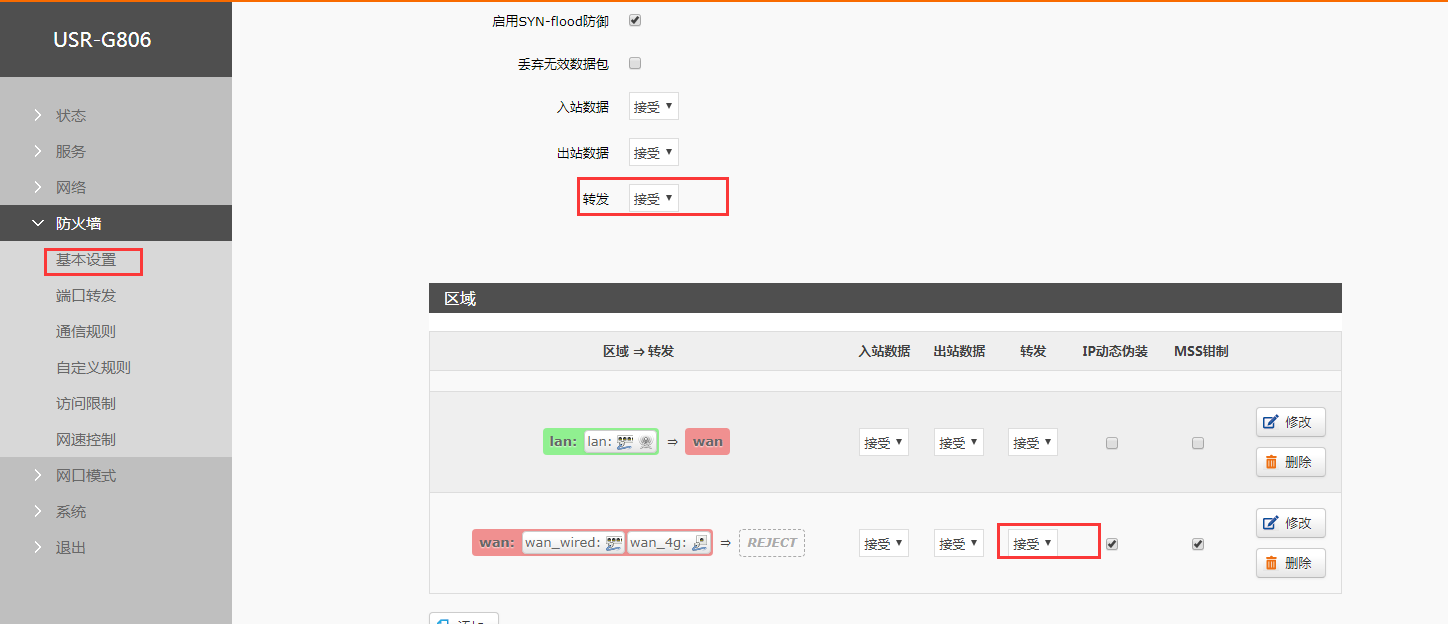

5,在防火墙基本设置内将所有拒绝设置为接受。

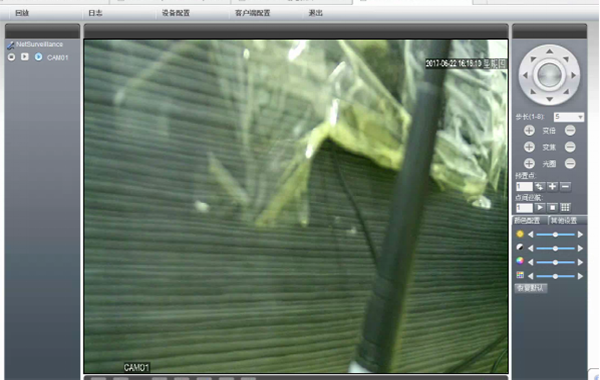

6, 在PC1端访问摄像头

摄像头IP需要与806LAN口在同一个网段
