USR-N668基本测试通信和使用方案

2018-04-08

分享到:
{}

  八串口服务器的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/545.html

  软件手册:http://www.usr.cn/Download/544.html

  设置软件:http://www.usr.cn/Download/547.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

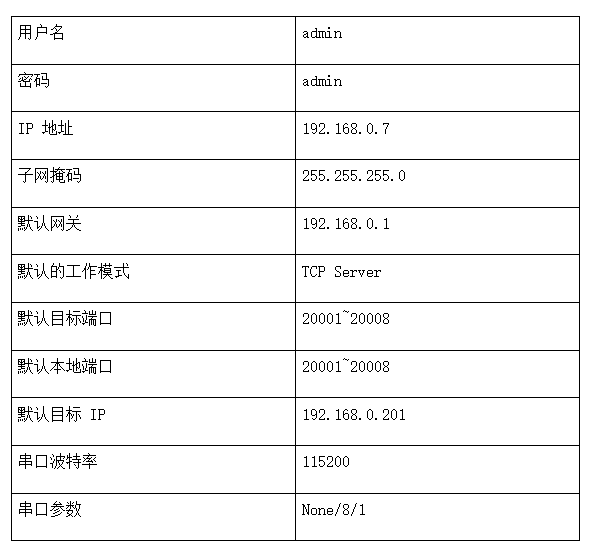

  二、设备默认参数

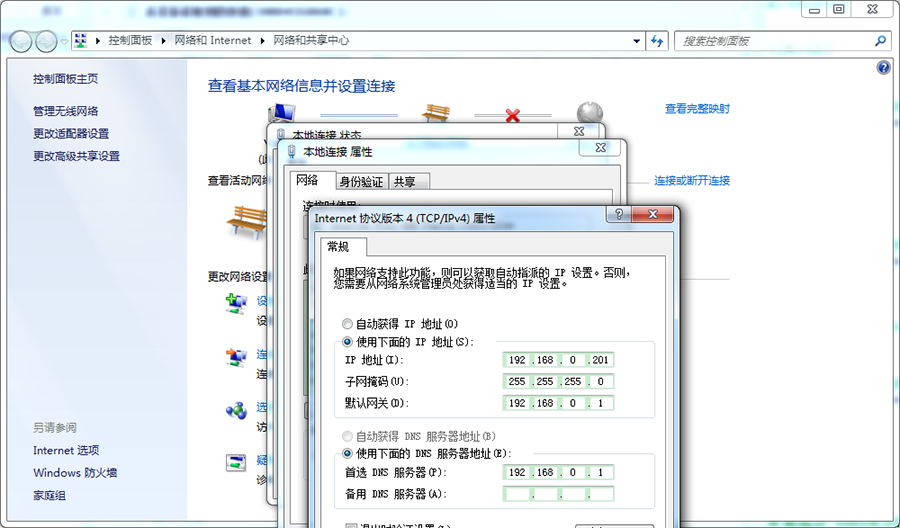

  三、给电脑设置静态IP,要与668的IP在同一个网段(668默认参数见表

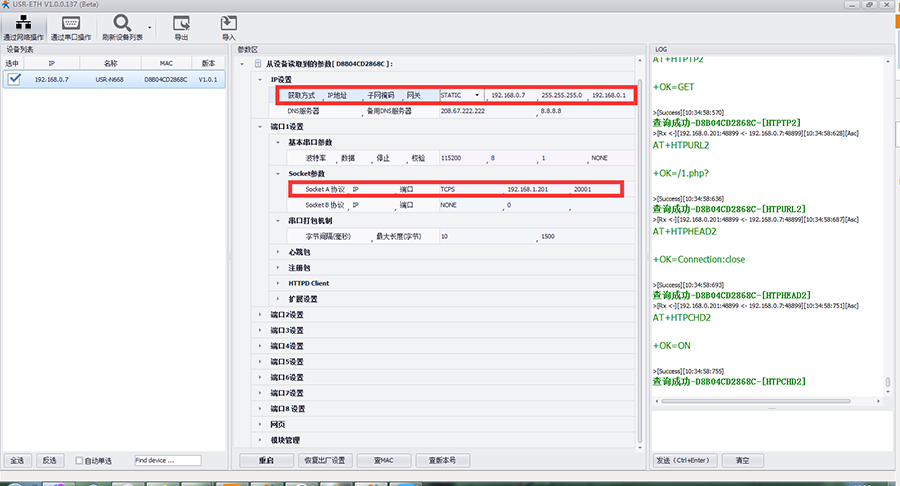

  四、打开设置软件,点击”通过网络操作”--“刷新列表”,双击打开,查看设备默认设置。

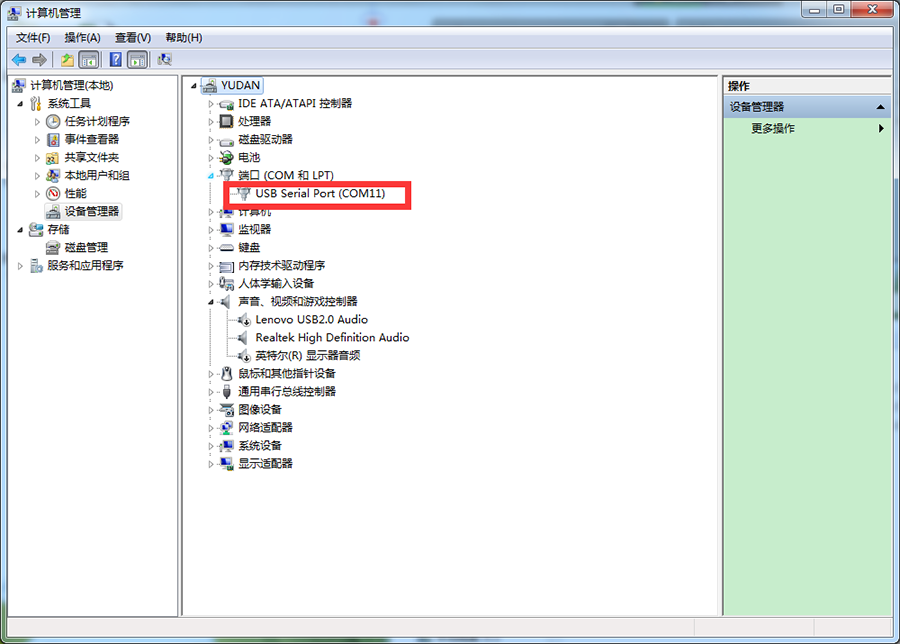

  五、在设备管理器中查看端口信息,确定N668串口使用的串口号,如下图所示电脑端口号为COM11。

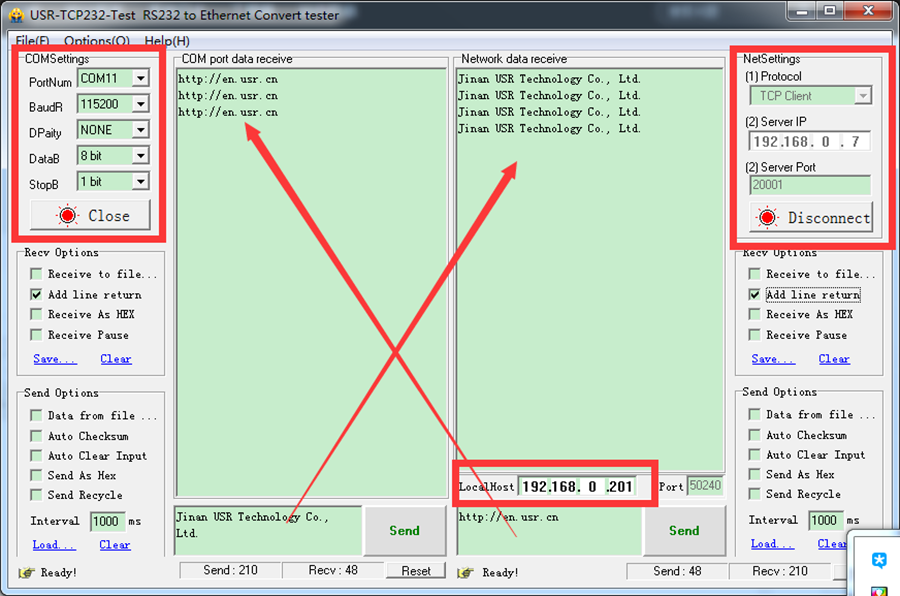

  六、打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM11。由于设备默认协议类型为TCP server,所以电脑端连接设备需要设置为TCP client连接设备的server。服务器IP设置为设备IP:192.168.0.7,端口号20001(第一个串口)。

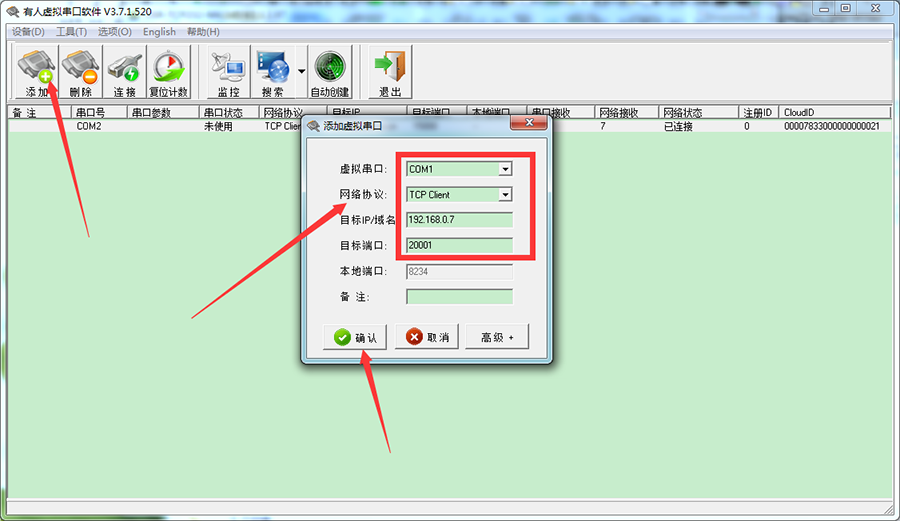

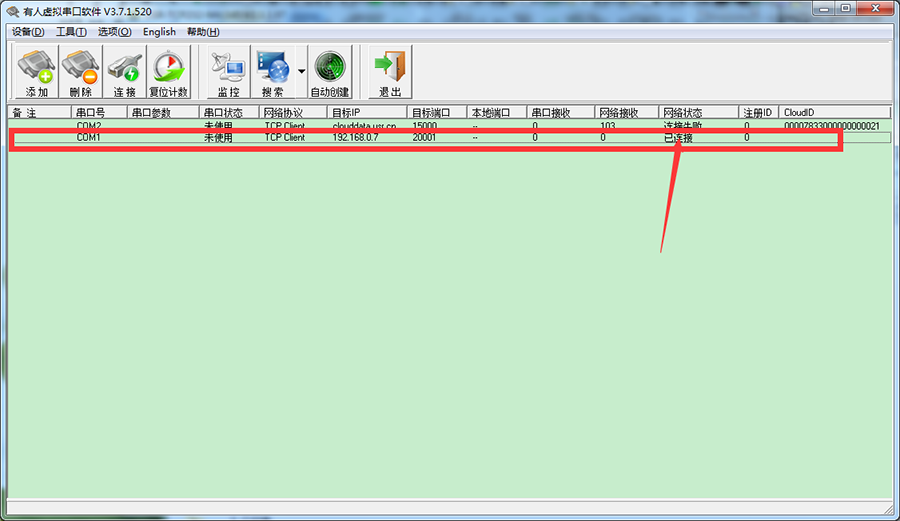

  七、打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述N668设备采用TCP server协议,所以此处网络协议设置为TCP client。目标IP和目标端口设置为N6680的IP和端口。然后点击“确定”,建立虚拟串口COM1。

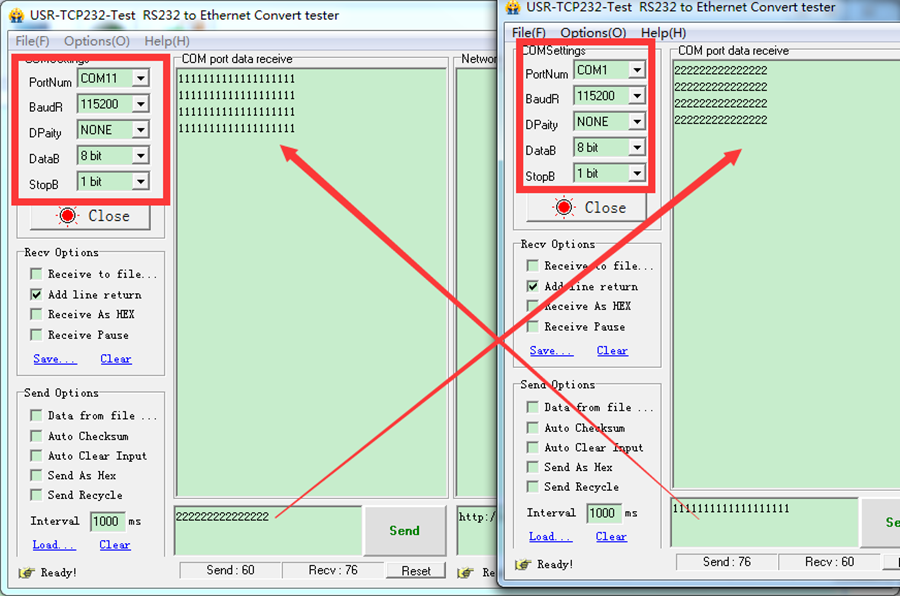

  八、两个串口之间就可以通信了
