USR-G785 基本测试案例

2018-12-14

分享到:
{}

关键字:USR-G785 785 测试

1. 需要下载的软件和说明书

 说明书:http://www.usr.cn/Download/573.html

设置软件:http://www.usr.cn/Download/571.html

软件设计手册:http://www.usr.cn/Download/574.html

2. 测试

 1> 硬件连接

A.装上天线

B.安装sim

C.USB232串口线,将USR-G785接在电脑上上。

注意:因为的串口是端子接口的,232的九针或者九孔的串口线需要通过导线转接一下

    出厂默认参数下,RS232是命令口,RS485是通讯口;命令口就是用来设置G785的参数,通讯口就是能和服务器进行数据收发,这个可以通过AT指令修改的,见软件设计手册

POWER:亮说明上电成功

WORK 闪烁说明固件成功启动

NET    亮说明连上了运营商的网络

LINK 亮说明连上了设置好的服务器了

2>电脑端设置

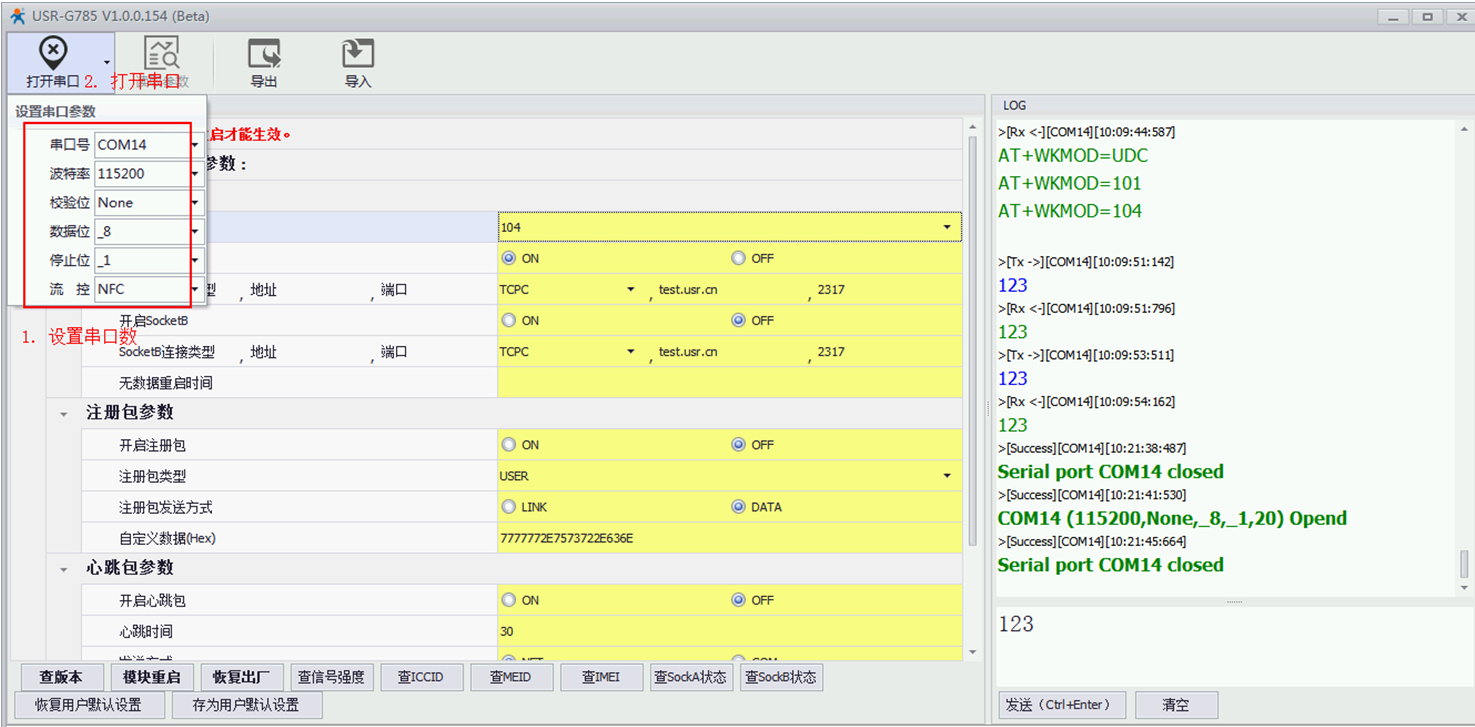

A.打开设置软件,选择正确的COM口、波特率等参数,并点击打开串口,如下图所示。

注意:COM口可在“我的电脑”->“管理”->“设备管理器”->“端口”中查询。

      模块出厂默认的波特率是115200,数据位8,停止位1,校验位NONE


B.可以先读取下参数,可以看到,出厂默认是工作的“NET”模式,服务器是我司测试服务器:test.usr.cn,端口号是:2317

注意:读取参数需要通过RS232口读取的

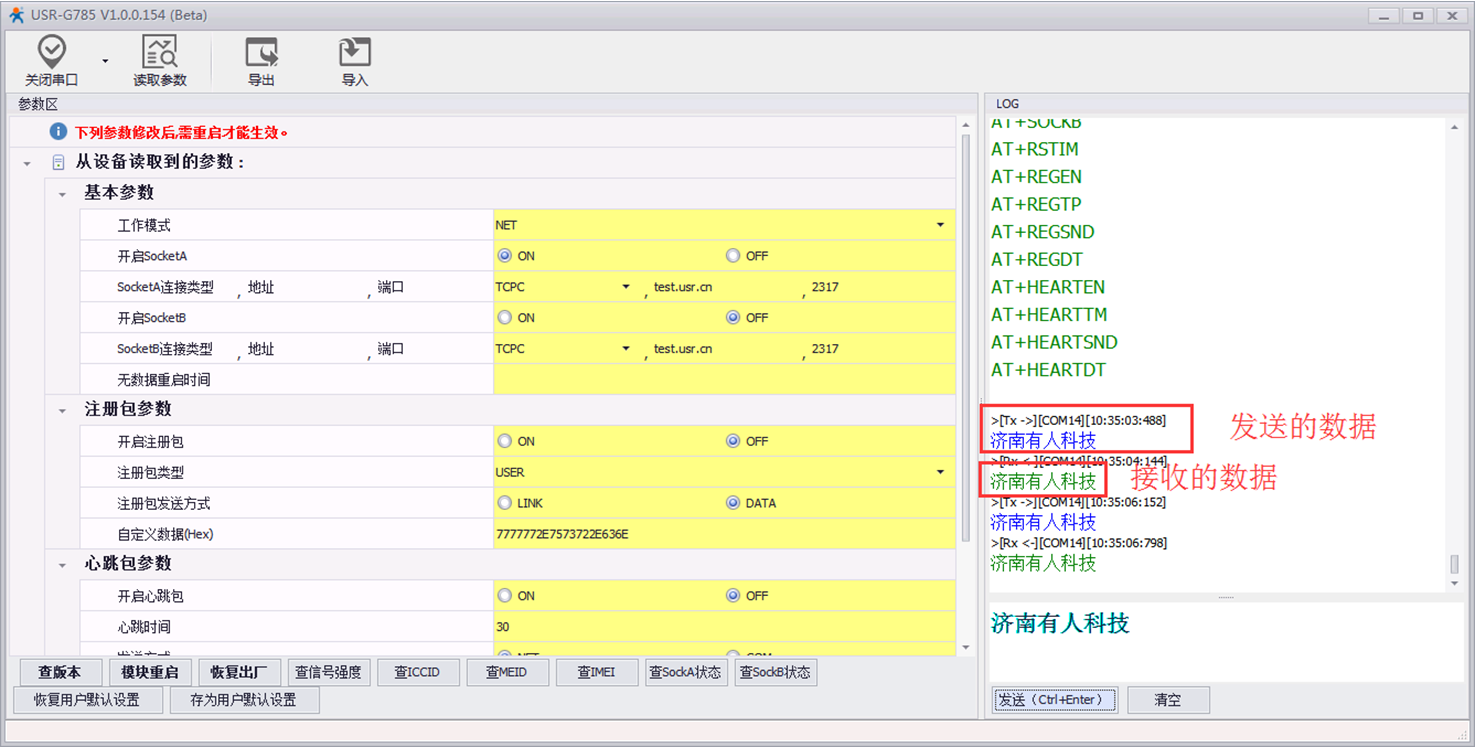

通过串口发送“济南有人科技”,软件上会显示两个“济南有人科技,一个是发送的数据(软件自带回显功能),一个是接收到的服务器的数据(测试服务器的功能是串口发送什么数据,服务器就返回什么数据),能够收到服务器返回的数据说明785工作没有问题。

注意:通过串口发送数据需要通过RS485来进行数据收发的
