LG207点对点通信

2019-02-28

分享到:
{}

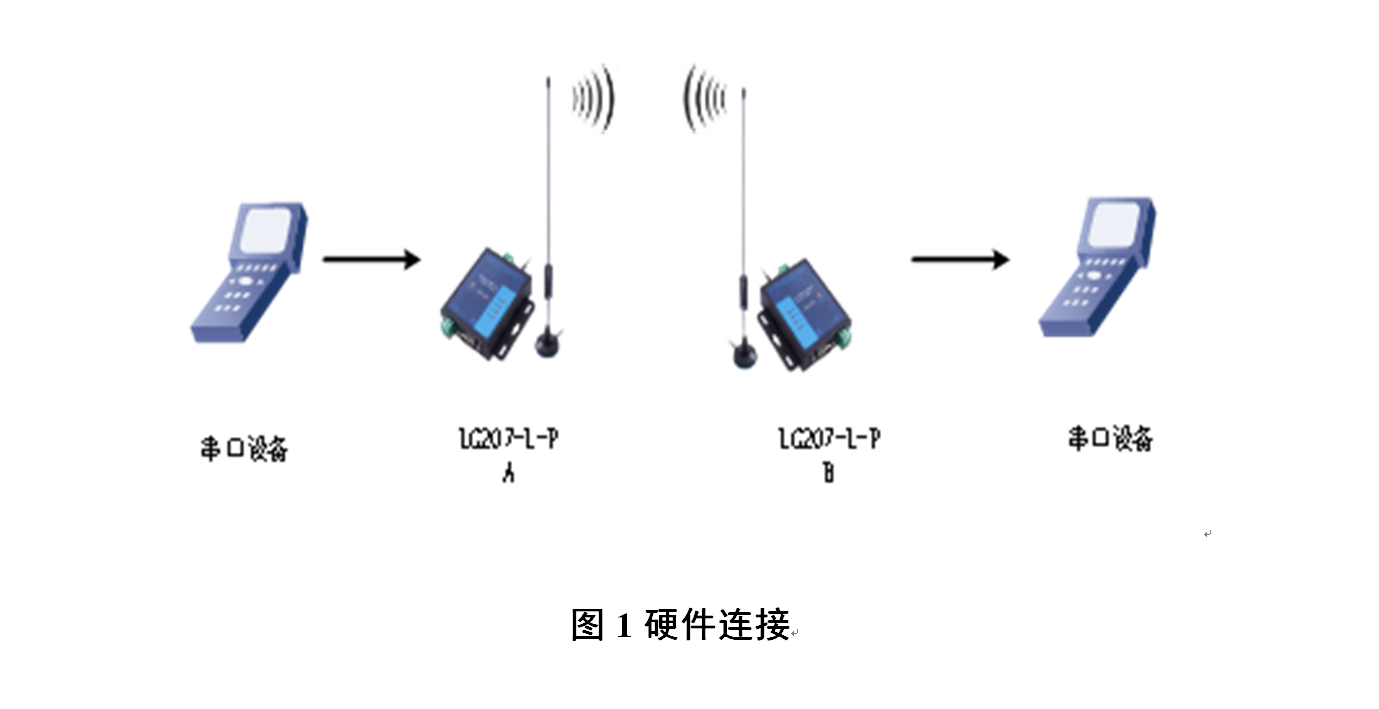

1:硬件连接

使用RS232串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。

2LG207参数设置

模块工作在透传状态,保证两模块的 SPD ,CH,ADDR 参数相同。

主要 AT 指令:

AT+WMODE

AT+SPD

AT+CH

AT+ADDR

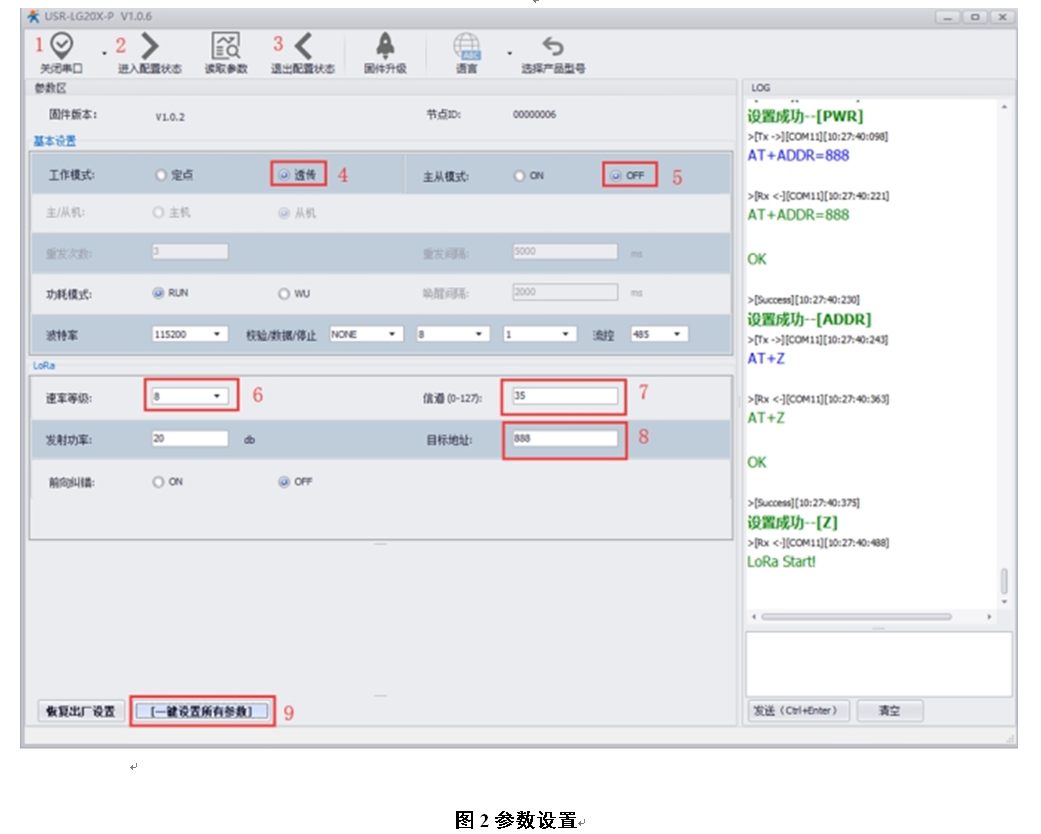

打开LoRa设置软件(LG207LG206-P选择同一个),依次点击打开串口(选择AB对应的串口号,串口参数:115200,None8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数,关闭LoRa设置软件。


图 2

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

3  透传测试

3)启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),通信效果如下图所示:
