WH-LTE-7S4 V2 连接远程服务器设置方法
2019-03-06


关键字: 7S4 V2  远程服务器

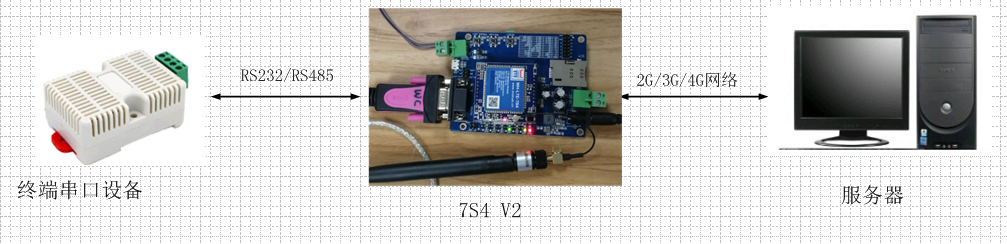

网络拓扑结构:  终端串口设备发送数据--->7S4 V2--->服务器

                服务器发送数据--->7S4 V2--->终端串口设备

最终实现串口设备与服务器端的双向数据透传

注意:服务器必须有公网IP地址或者是域名,不能是局域网的IP地址,否则7S4 V2是无法在互联网中找到服务器的。

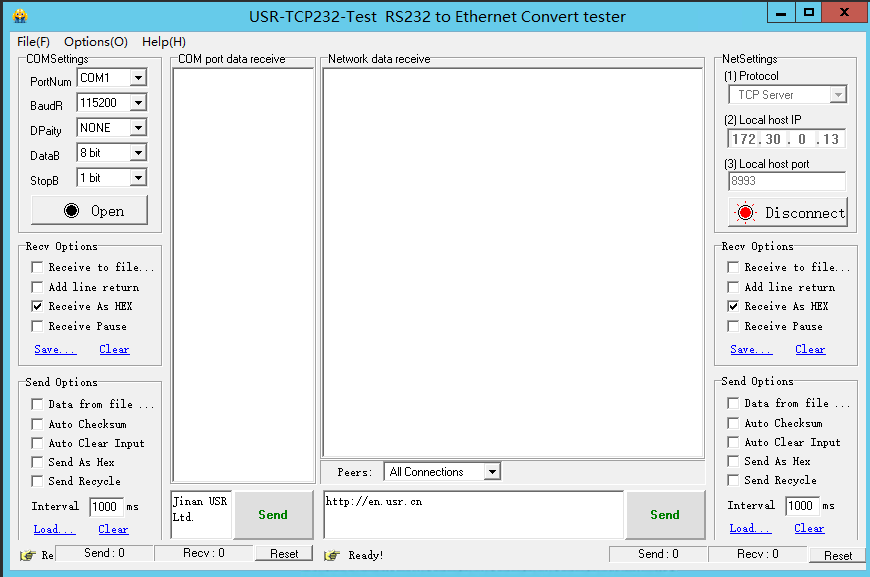

1.      先在服务器端打开一个网络调试助手,设置成TCP server及本地端口号(这里设置成8993),开始监听

注意:我用的是在腾讯云购买的服务器,172.30.0.13这个IP对应的外网IP94.191.7.252

2.      下载7S4 V2的设置软件:http://www.usr.cn/Download/694.html

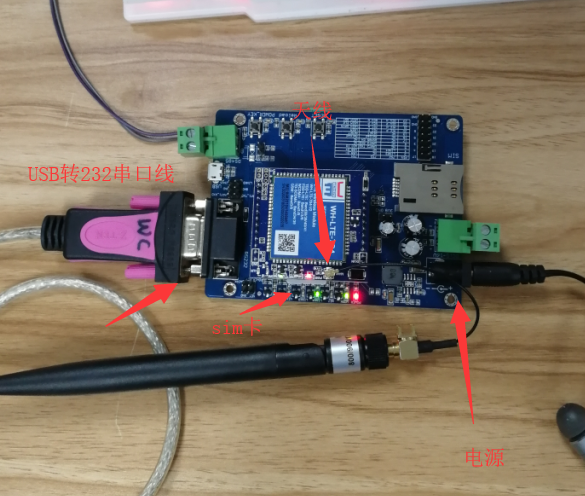

7S4 V2串口通过USB232/485接到电脑端,装上sim卡,接上天线,上电。

打开设置软件,出厂默认波特率:115200,n,8,1

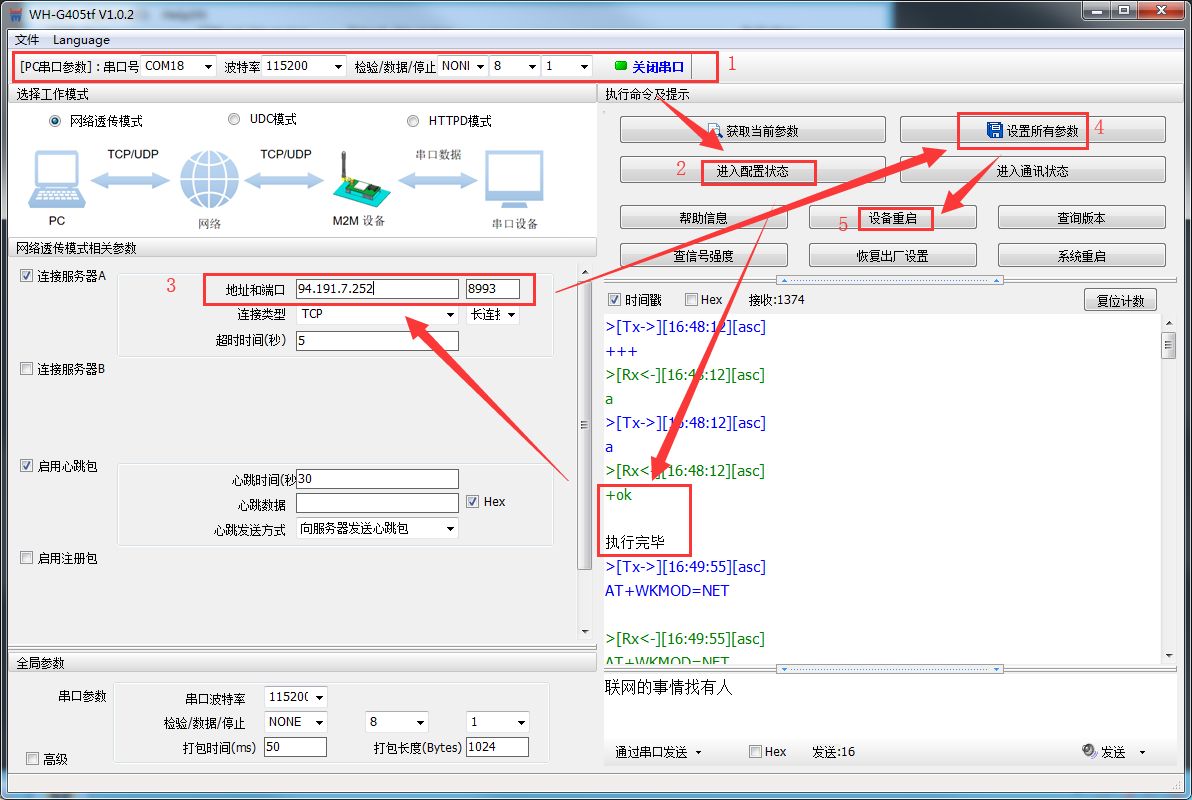

打开串口--->进入配置状态--->成功的话,会返回执行完毕--->修改服务器地址和端口--->设置并保存参数--->模块重启

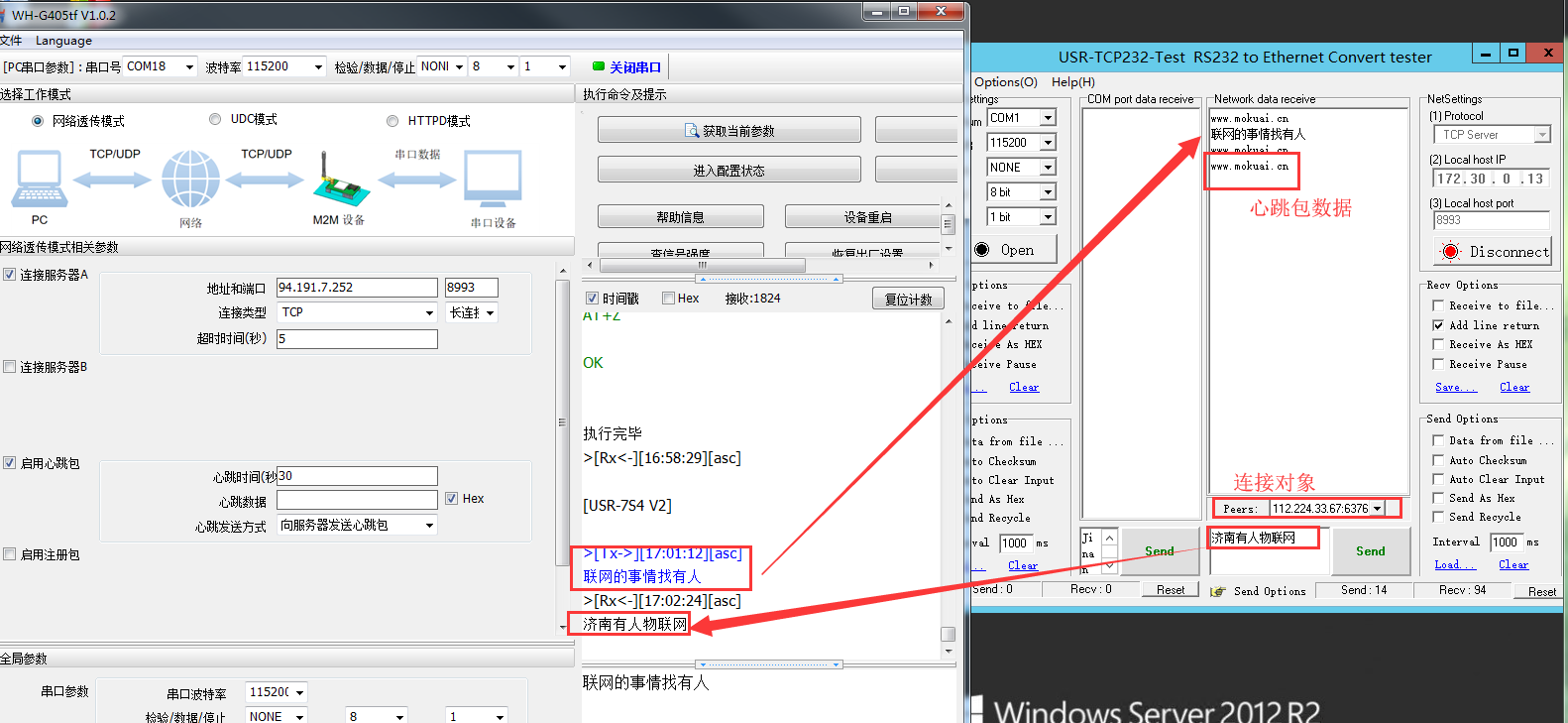

3.      模块重启后,在linka指示灯亮了后,在服务器端,可以看到已经有连接对象了,串口和服务器端能正常收发数据,当串口长时间不发送数据的时候,DTU会主动发送心跳包给服务器(该功能可以取消,具体参考7S4 V2的软件设计手册)。



到现在整个案例都用用USB232模拟的串口设备测试的,如果通过USB232可以正常收发的话,那将USB232/485串口线断开,接上真正的串口设备,肯定也是能够正常通讯的

注意:7S4 V2的串口参数要和真正的串口设备的串口参数要一致,否则不能正常通讯
