USR-G776 基本测试通讯和使用案例
2019-06-26


1. 下载设置软件和说明书

设置软件:http://www.usr.cn/Download/814.html

说明书:http://www.usr.cn/Download/806.html

软件设计手册:http://www.usr.cn/Download/807.html


说明书:http://www.usr.cn/Download/806.html

软件设计手册:http://www.usr.cn/Download/807.html

2. 测试

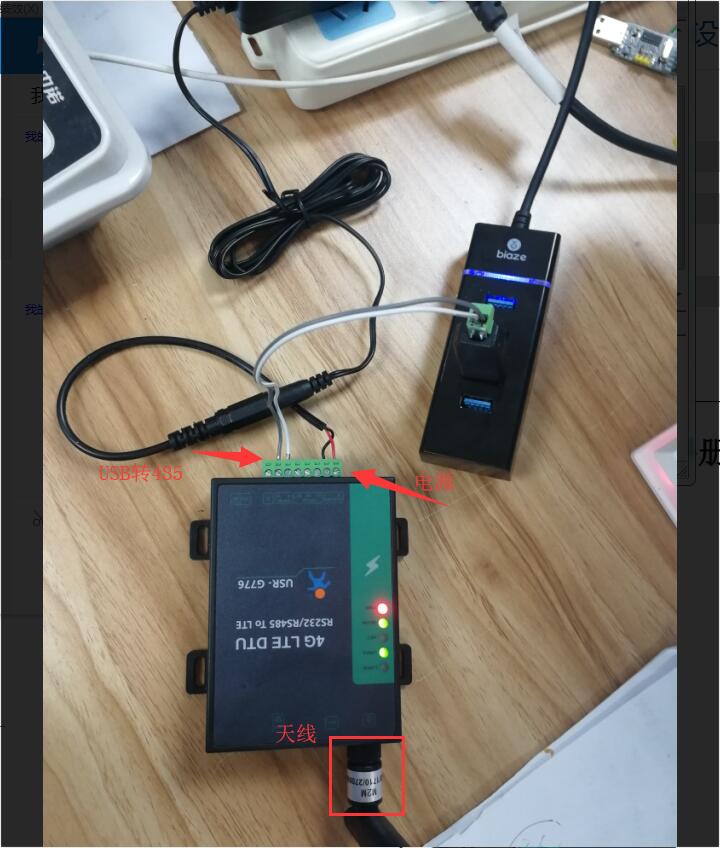

(1) 硬件连接:装上sim卡,接上天线,G776的串口通过UABRS232/485接到PC上,用我司提供的适配器供电。带白条的那根线是正极,带字母的那根线是负极。注意G776RS232RS485不能同时发送数据,设置的时候只接一个串口就可以了


(2) 指示灯状态:

Power亮起:说明供电正常

Work亮起:说明固件启动正常,基本可以断定4G模块没有问题

NET闪烁:4/s说明是4G网络;3/s说明是3G网络;2/s说明是2G网络;不亮说明联网有问题

linka亮起:说明成功连接A路服务器

linkb亮起:说明成功连接B路服务器,出厂默认linkb不会亮起的


(3)打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

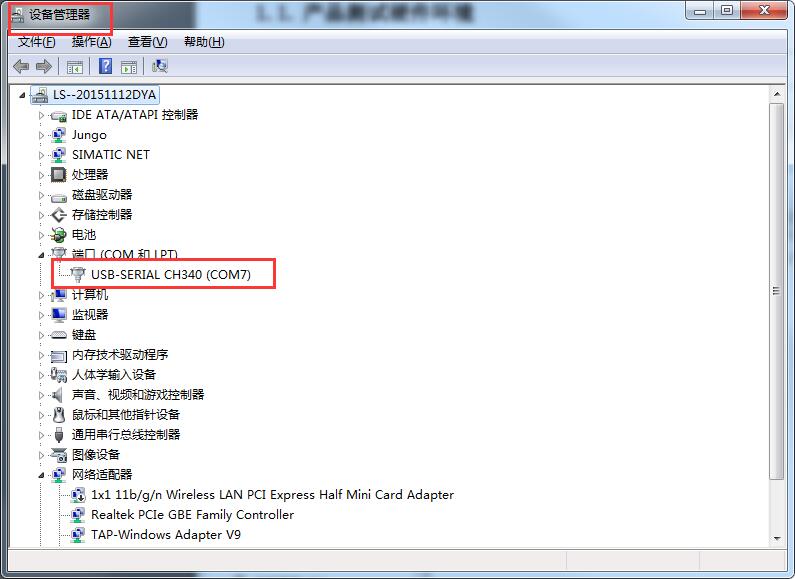

   其中串口号可以在电脑的设备管理器中查看,见下图;

   波特率等串口参数出厂默认是:115200,n,8,1

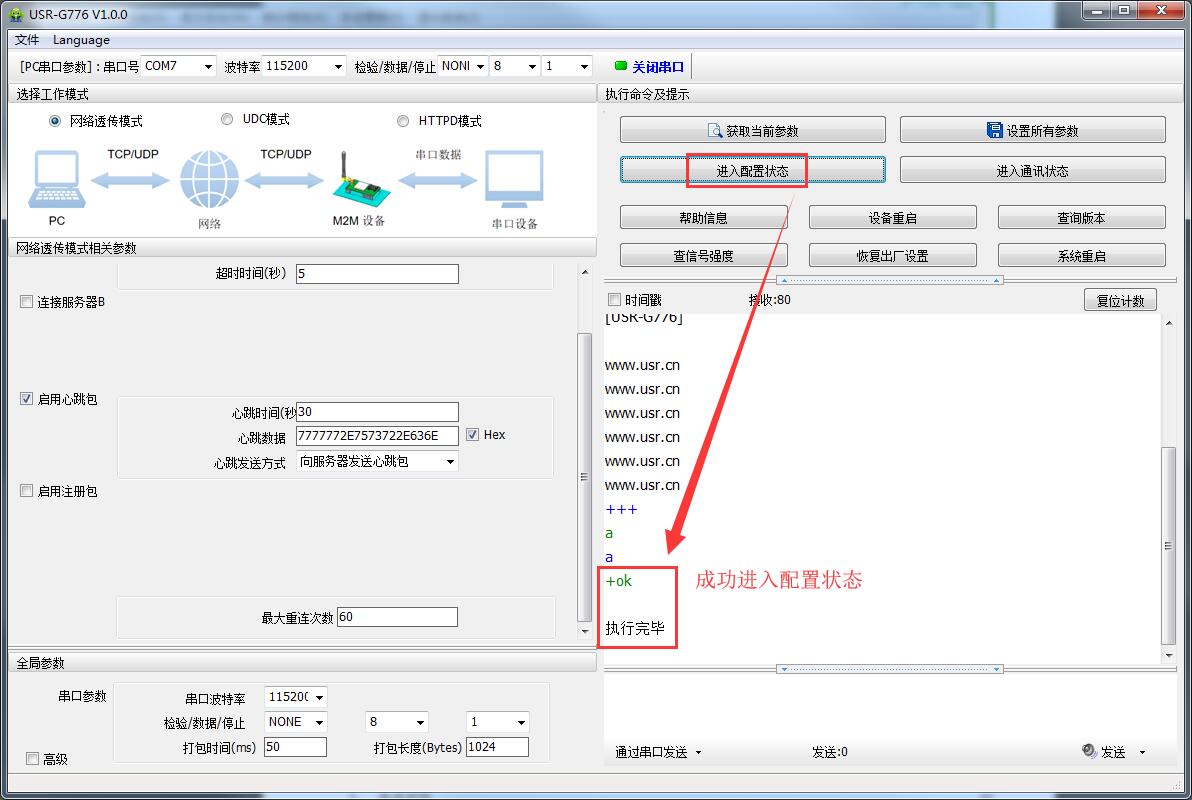

4)打开串口后,先点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的;然后点击进入通讯状态,做数据通讯测试。

如果没有收到+ok的话,说明是有问题的,

需要首先解决这个问题,否则后面什么也做不了。解决方法请参考(步骤3



注意:只有work指示灯亮起,才能点击进入配置状态,否则无效

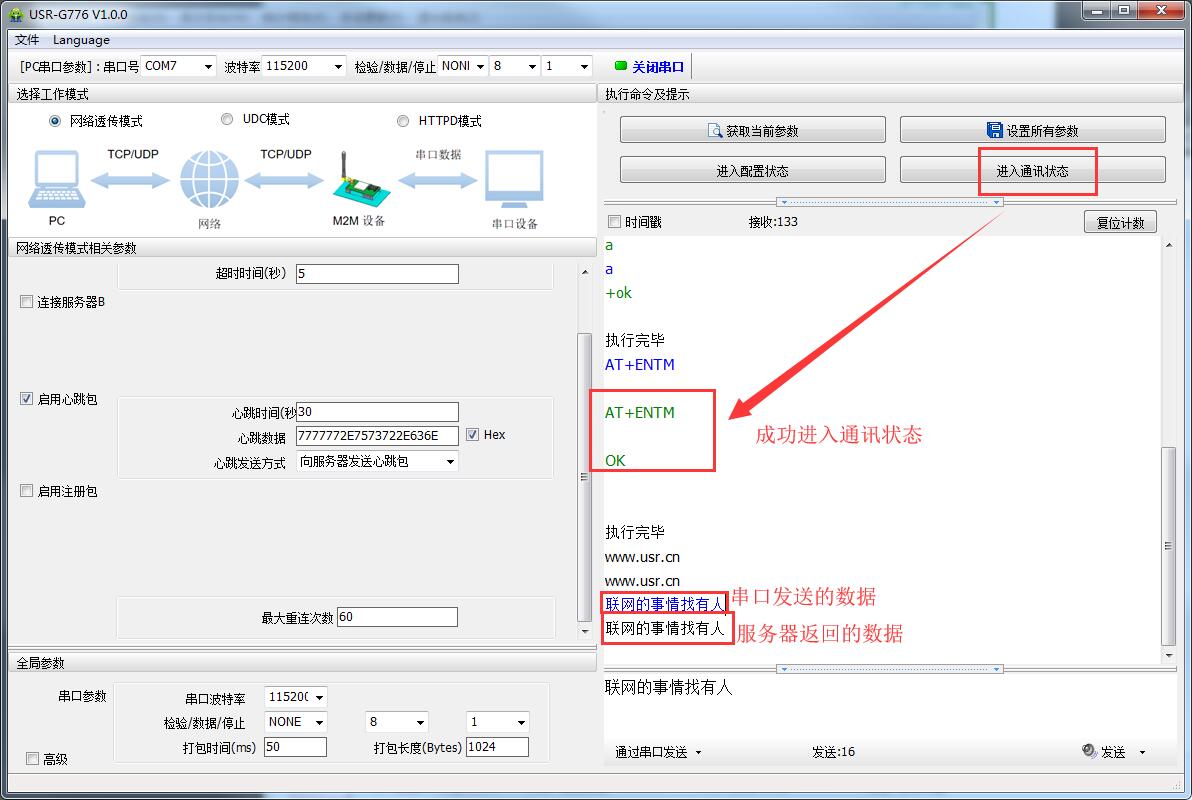

5DTU出厂默认连接的是我司的测试服务器:test.usr.cn2317;串口向服务器发送什么数据,服务器就将接收到的数据返回到串口。

通过串口发送<联网的事情找有人>,可以看到服务器返回了相同的内容,说明DTU工作是没有问题的


3. 点击进入配置状态,没有收到+OK,只有3+++

原因:1>先前有修改过串口参数,所以应该用新的串口参数打开串口

      2>连接电脑和DTU的串口线有问题或者接触不良

解决:

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数,并且忘记了新的参数,那在上电状态下,按住reload按键6s松开,恢复出厂设置,然后用1中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行,就换根USBRS232/485串口线试试(能解决很多问题)

5>如果还是不行,将硬件接线拍照给技术支持看看

4.测试过程中常见问题

    Q:串口发送的数据,能登陆服务器查看嘛?通过网页无法打开test.usr.cn,浏览器报错。

   A:串口发送的数据,是没法登陆服务器端查看的,这个test.usr.cn也是没法通过浏览器打开的。test.usr.cn只是我司提供的一个测试服务器,功能在上面也说过,就是串口给服务器发送什么数据,服务器就原封不动的将数据再返回到模块的串口端。这个服务器只是用来测试的,没法应用到客户的实际场景中的

   Q:通讯状态和配置状态的区别

   A1>进入配置状态后:模块只能识别AT指令(注意AT指令最后一定要加回车换行),不能进行数据收发的;如果发送数据的话,模块就会报错或者数据无法发送成功,这时候需要先进入通讯状态(成功现象见上面第5步的图片),然后在发送数据(总有客户在配置状态下,发送数据导致发送数据失败或者模块报错)

2>进入通讯状态后:可以进行数据收发

3>模块重启后,默认是工作在通讯状态的
