G781Modbus RTU<==>Modbus TCP协议转换基本测试(通过串口设置)

2019-07-11

分享到:
{}

1. 下载设置软件和说明书

设置软件:http://www.usr.cn/Download/537.html

说明书: http://www.usr.cn/Download/439.html

软件设计手册:http://www.usr.cn/Download/440.html

2. 测试

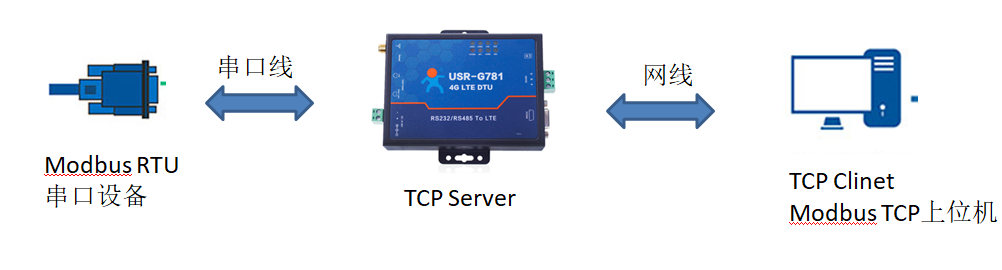

(1) 硬件连接: G781的串口通过USBRS232/485接到PC上,LAN口通过网线链接到电脑的网口上,用我司提供的适配器供电。

本次通信测试:

实际应用:

(2) 指示灯状态:

Power亮起:说明供电正常

Work闪烁:说明固件启动正常,基本可以断定4G模块没有问题

linka亮起:说明成功连接A路服务器

3打开网络共享中心,双击对应的网络适配器,点击属性,选择IPV4,点击属性,修改电脑为自动获取IP,然后点击确定。(如果电脑本来就是自动获取IP,这一步可以跳过)点击详细信息可以查看到电脑获取的IP地址:

4打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

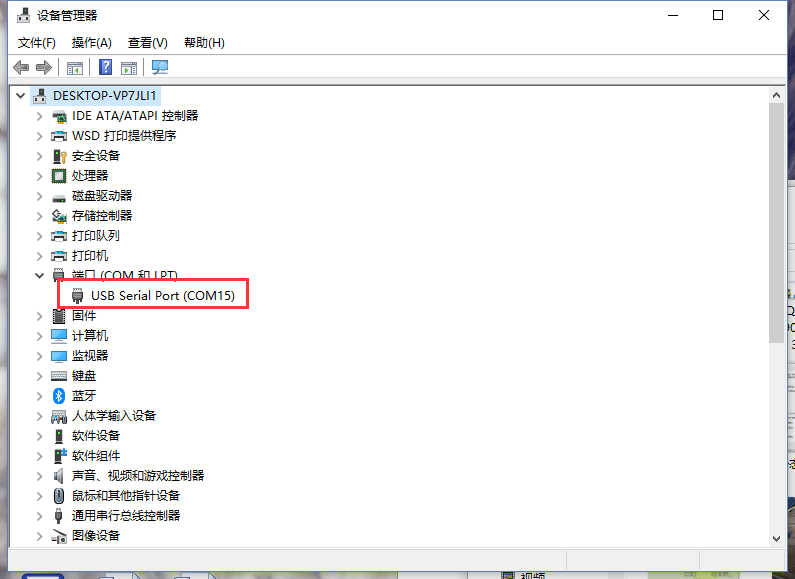

其中串口号可以在电脑的“设备管理器”中查看,见下图;

波特率等串口参数出厂默认是:115200,n,8,1

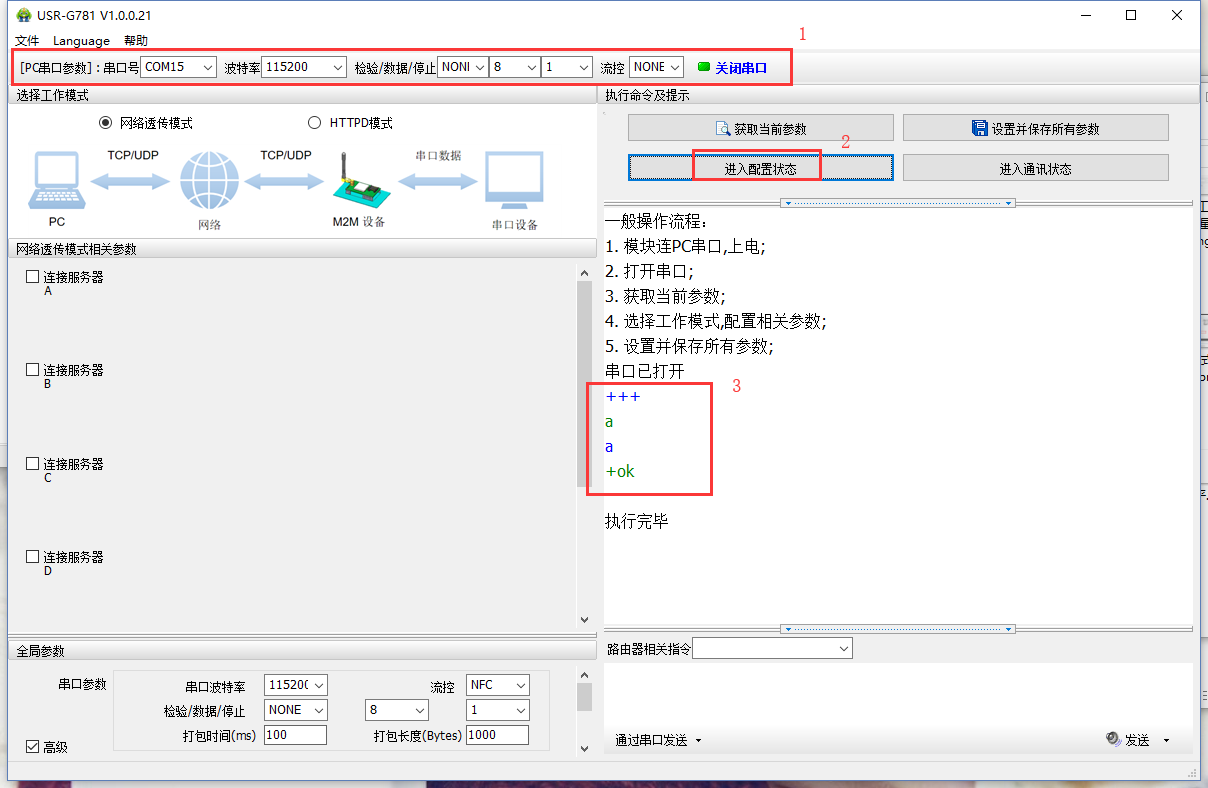

5)打开串口后,先点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的;然后点击进入通讯状态,做数据通讯测试。如果不返回+OK的话,请参考(步骤3

注意:只有work指示灯亮起,才能点击进入配置状态,否则无效

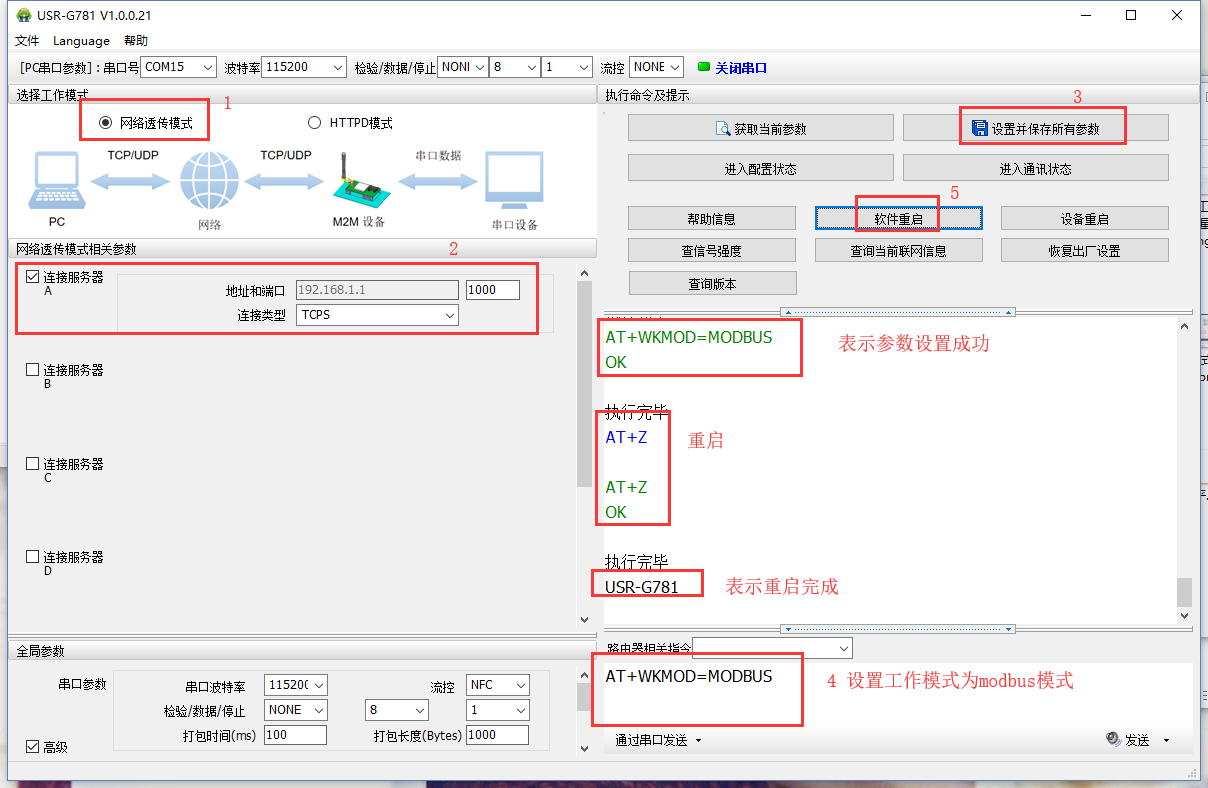

6)设置参数。设置工作模式为“网络透传模式”,勾选链接服务器A,填写PCIP和监听端口,链接类型选择TCPC,即TCP Client。设置完参数点击“设置并保存所有参数”,执行完毕后,串口发送AT指令AT+WKMOD=MODBUS,设置工作模式为Modbus模式,指令返回OK后,点击软件重启,待串口打印启动信息,如“USR-G781”,代表设备重启完毕。

7)打开Modbus模拟软件Modbus pollModbus slave

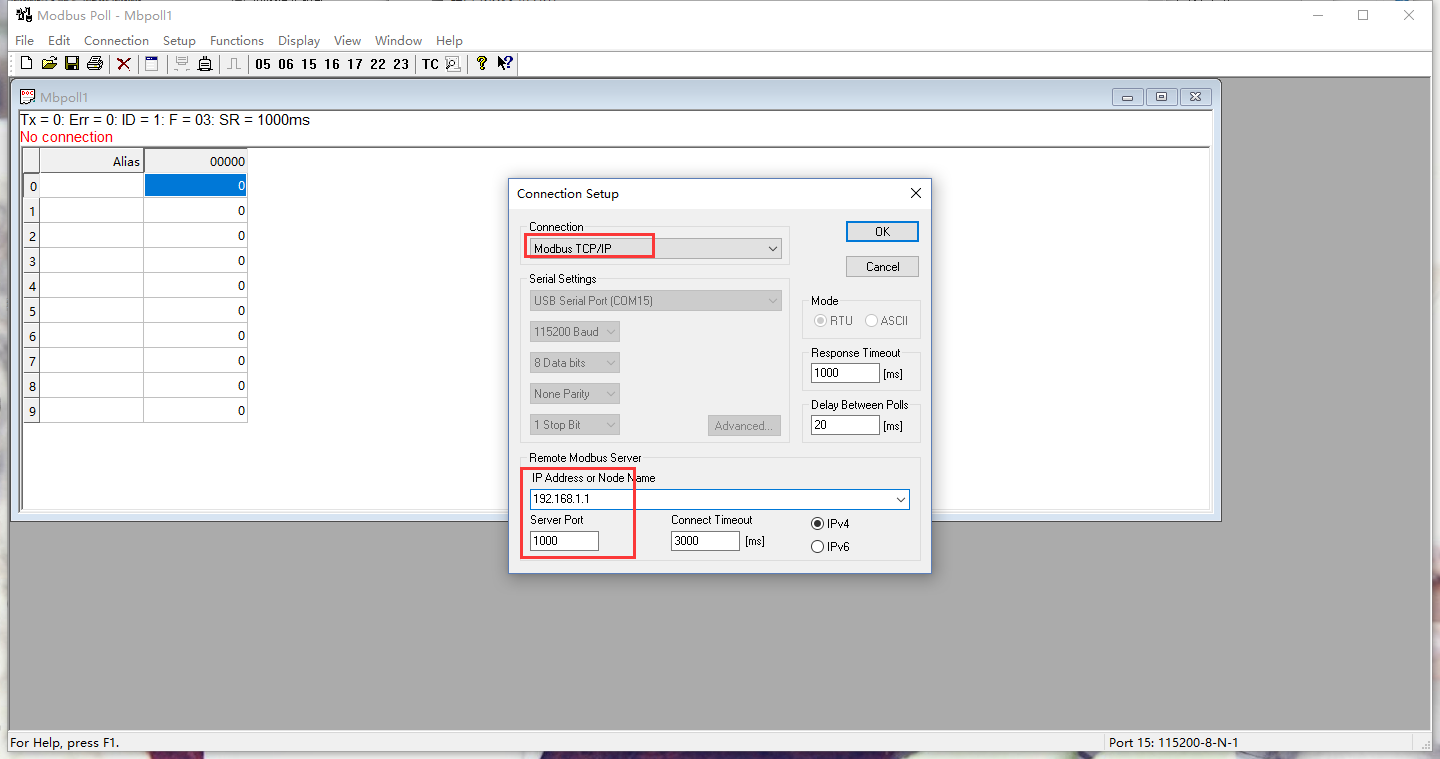

设置Modbus poll,点击Connection----connect,设置参数如下图所示,选择对应的串口参数并点击OK(注意先将设置软件关闭串口)。

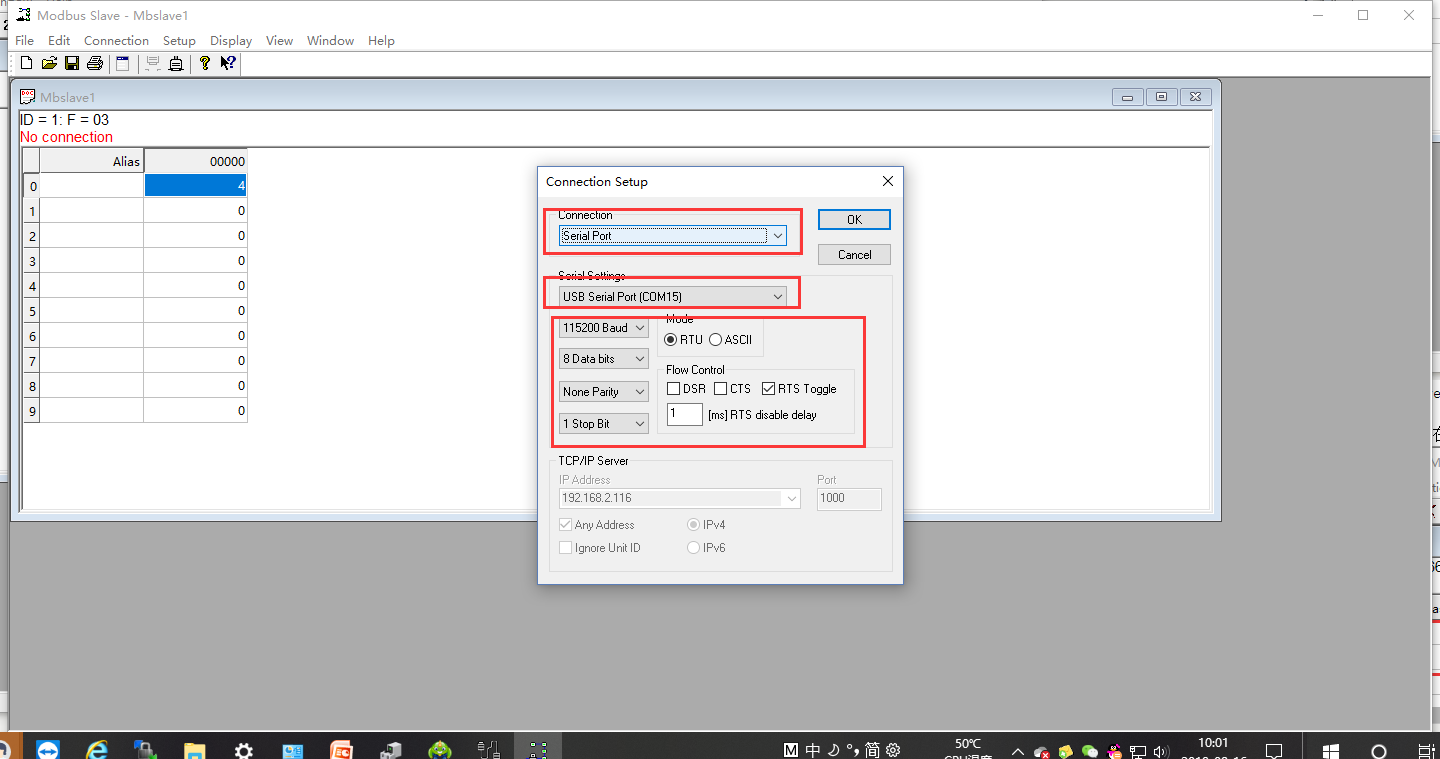

设置modbus slave,点击Connection----connect,设置参数如下图所示,选择Modbus TCP/IP,填写对应的端口号1000.点击OK

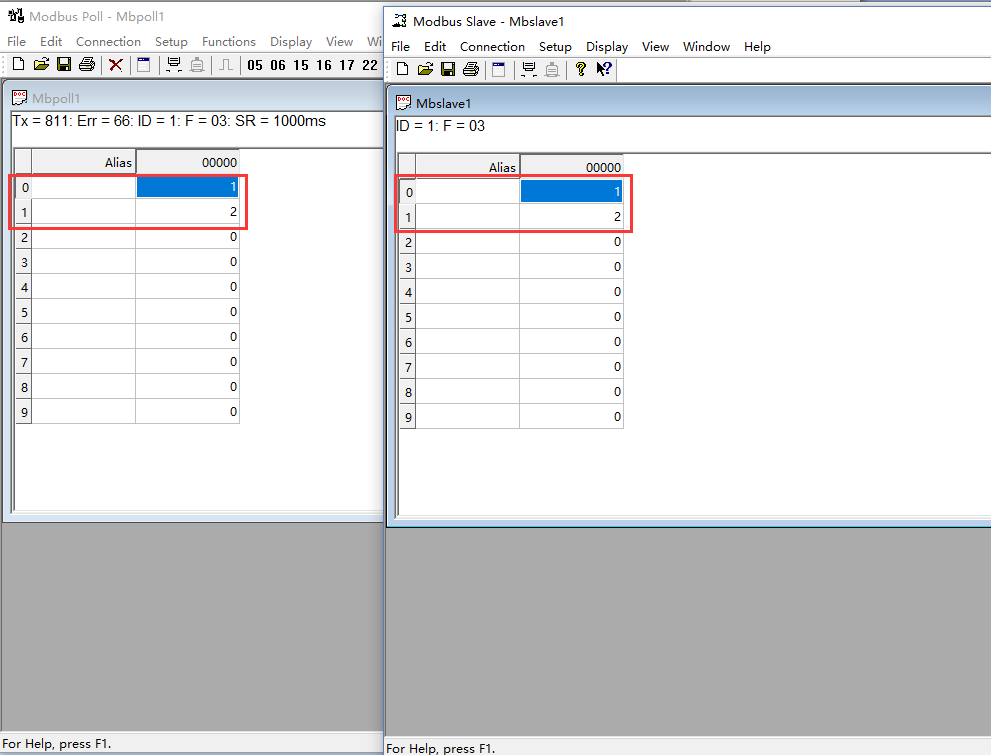

8)数据通信。在Modbus slave软件中修改对应寄存器的值,在Modbus poll软件中会对应自动读取到改变后的值。

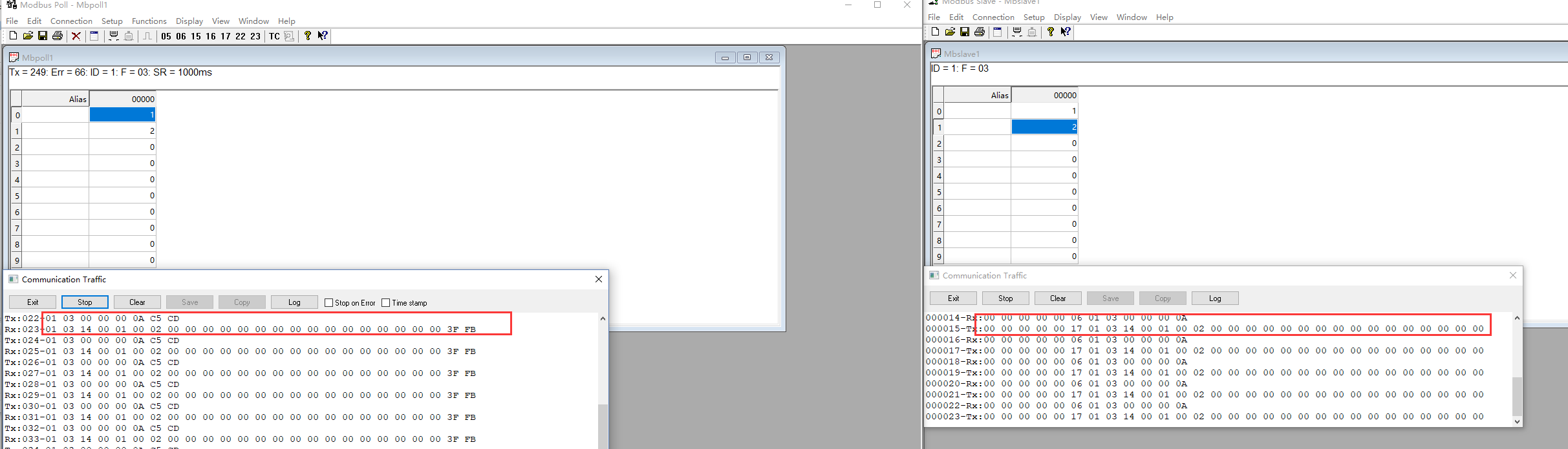

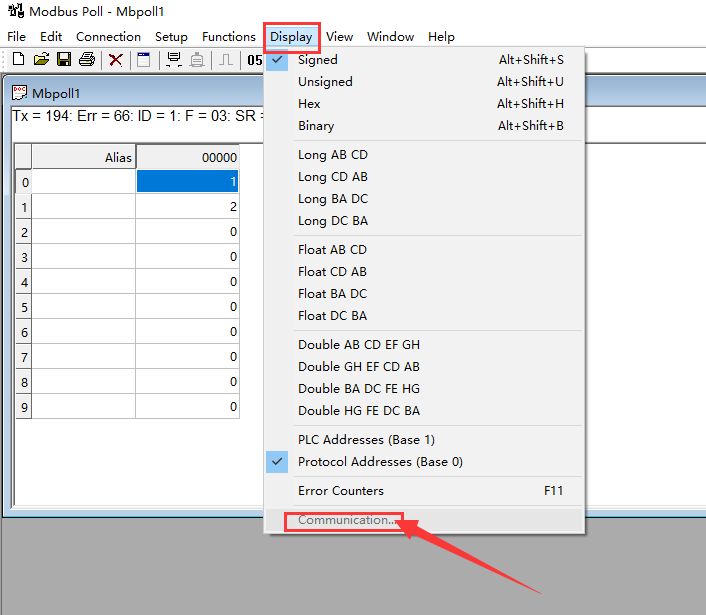

9)点击Display---Communication…,打开数据监控界面,可以看到,串口端的modbus RTU格式的数据传输到网络端变成了Modbus TCP格式的



3 点击进入配置状态,没有收到+OK,只有3+++

原因:1>先前有修改过串口参数,所以应该用新的串口参数打开串口

   2>连接电脑和DTU的串口线有问题或者接触不良

解决:

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数,并且忘记了新的参数,那在上电状态下,按住reload按键6s松开,恢复出厂设置,然后用(4)中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行,就换根USBRS232/485串口线试试(能解决很多问题)

5>如果还是不行,将硬件接线拍照给技术支持看看
