canet200以太网与485与can同时通讯

2019-10-12

分享到:
{}

一、准备的材料:

USR-CANET200、485转USB串口线、Can转USB串口线、标准的电源适配器、网线、设置软件:USR-CANET V1.0.0.143 (Beta)、Can分析软件:ECAN tools、测试软件:USR-TCP232-Test-V1.3



二、链接方式:

将设备USR-CANET200通过标准的适配器电源将设备上电,网线直连电脑。通过485转USB串口线将塞设备的485串口和电脑相连接,然后通过Can转USB串口线,将设备同电脑进行链接。

如图所示:



三、链接步骤:

Can口的拨码需要向下,如果拨码向上需要接120欧姆的电阻。

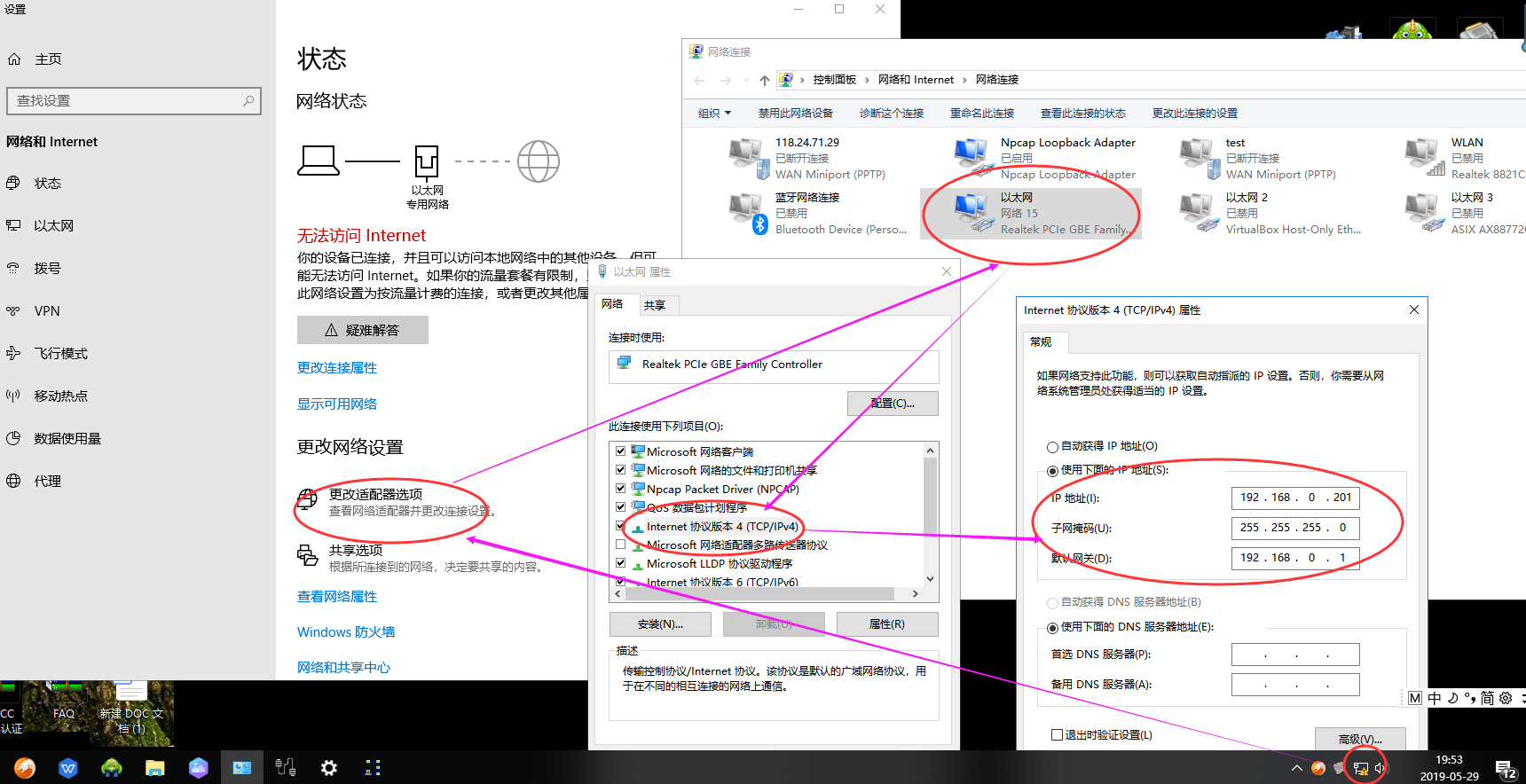

1. 1.将电脑的IP地址设置为静态IP,地址为:192.168.0.201

(右击网络图标,打开网络和Internet设置,更改适配器,然后选择相应的网卡,修改相应的IP地址)

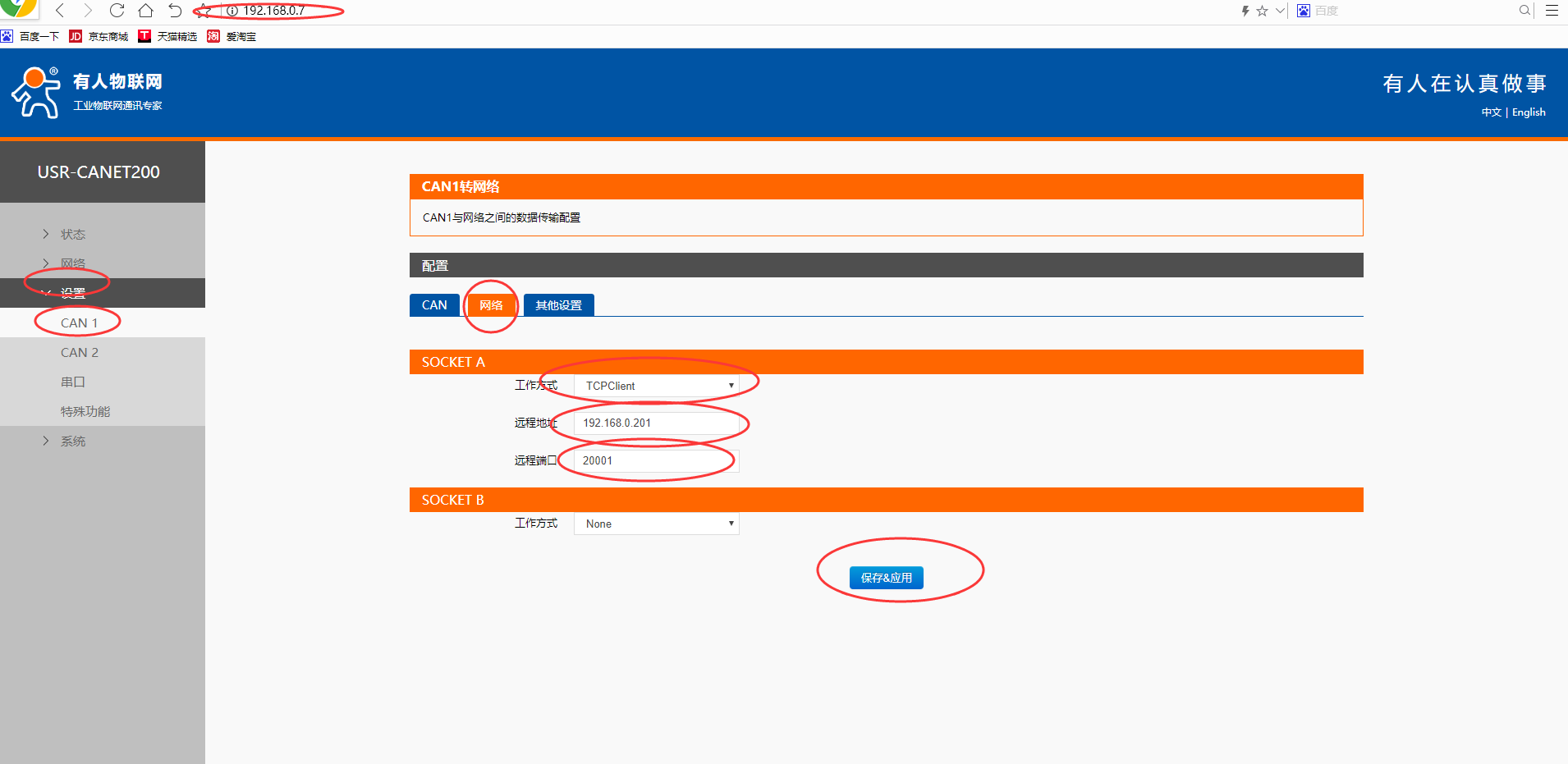

2. 设置Canet200相关的参数:(可以通过设置软件和内置网页两者均可,以下通过内置网页进行):打开浏览器,输入设备默认的IP地址:192.168.0.7  输入账号和密码(均为admin),点击设置面的Can1口(以1口为例),点击网络参数,设置工作方式为“TCP Client,然后远程IP地址为:192.168.0.201(这是直连电脑的IP地址),端口号为“20001”设置完成后点击保存。

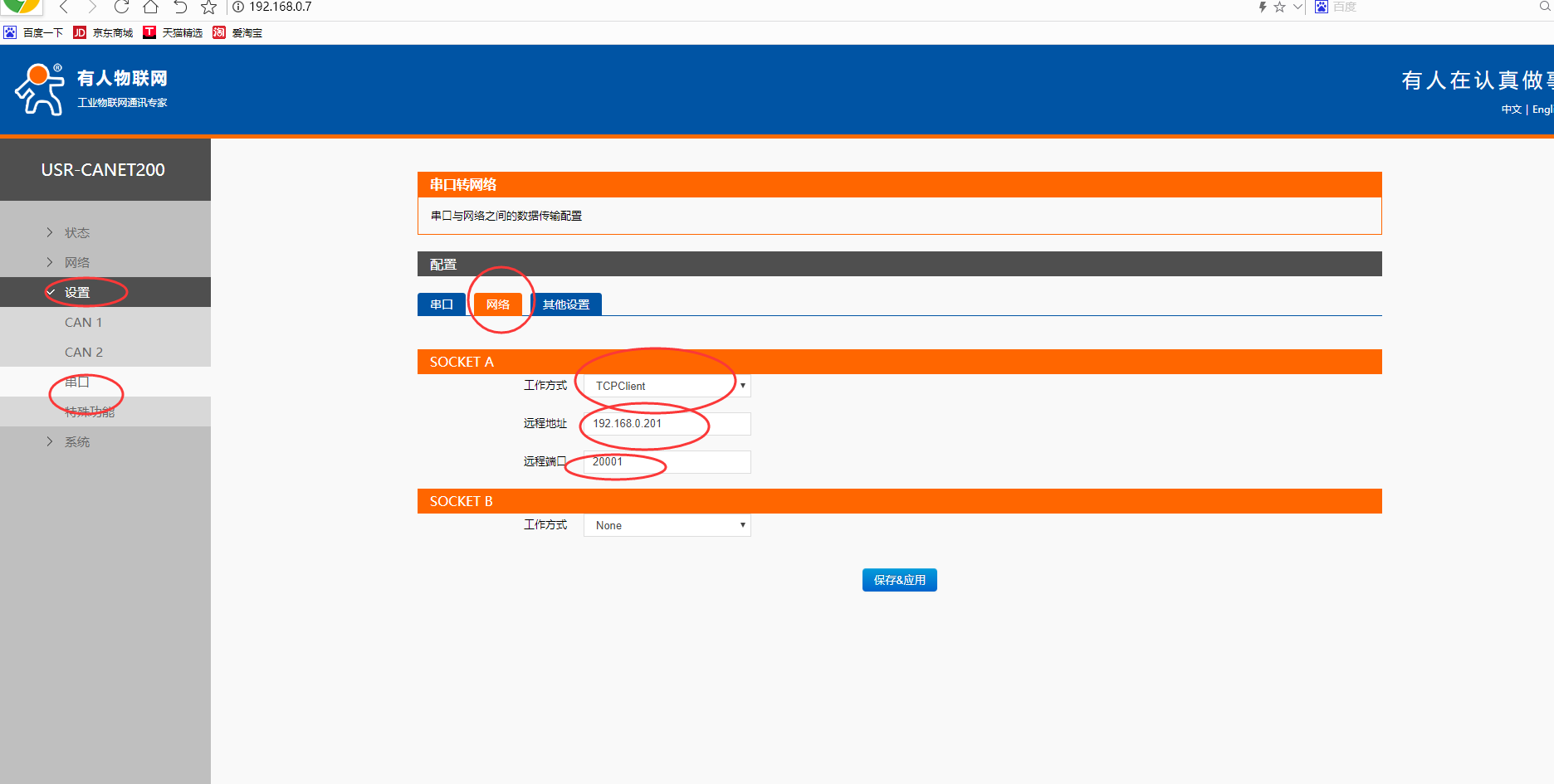

3. 设置485参数,如图所示,点击串口的位置,点击“网络”,然后工作方式选择“TCP Client ”远程的IP地址 写为:“192.168.0.201”,远程端口号为“20001”设置完成后,点击保存。然后再系统一》管理一》重启模块。



4. 通过CanUSB链接设备和电脑。

打开Can分析工具,(需要同款可以向技术支持提问询要)

选择设备类型为USBCAN-V5”然后打开设备

学则Can1,点击确定

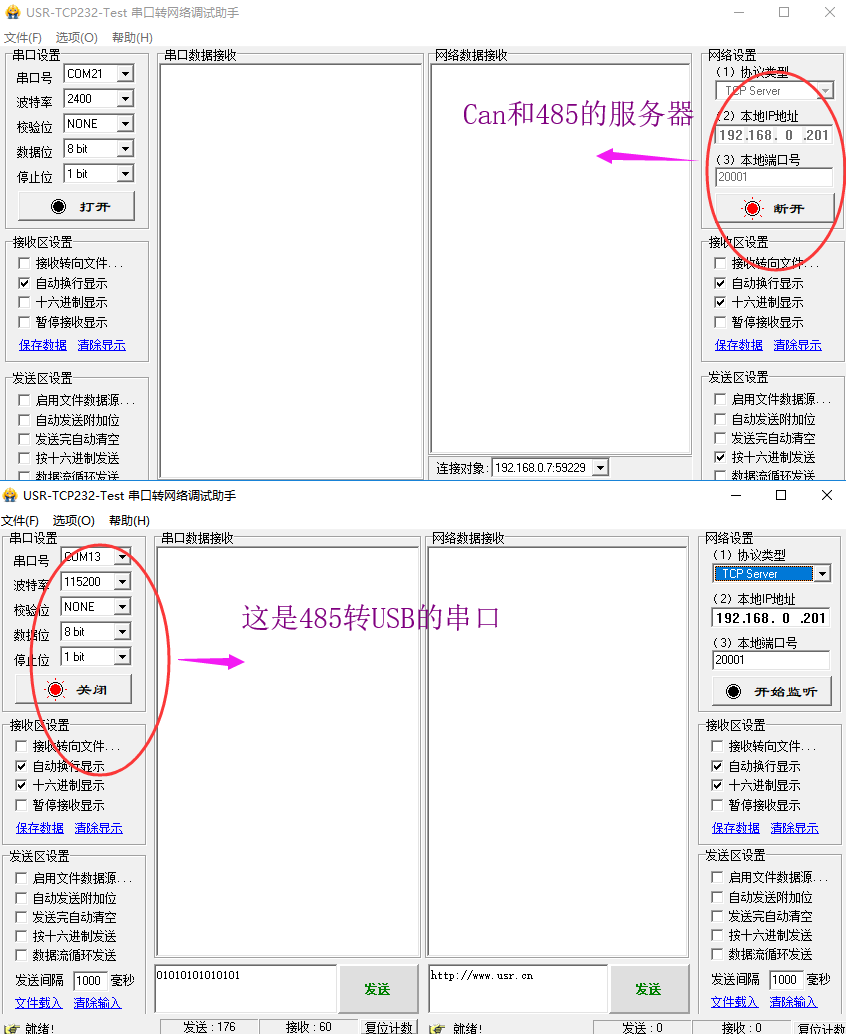

5. 然后打开两个测试软件:USR-TCP232-Test-V1.3(一个是作为485串口接收端,一个作为Can和485的服务器),参数如图所示:

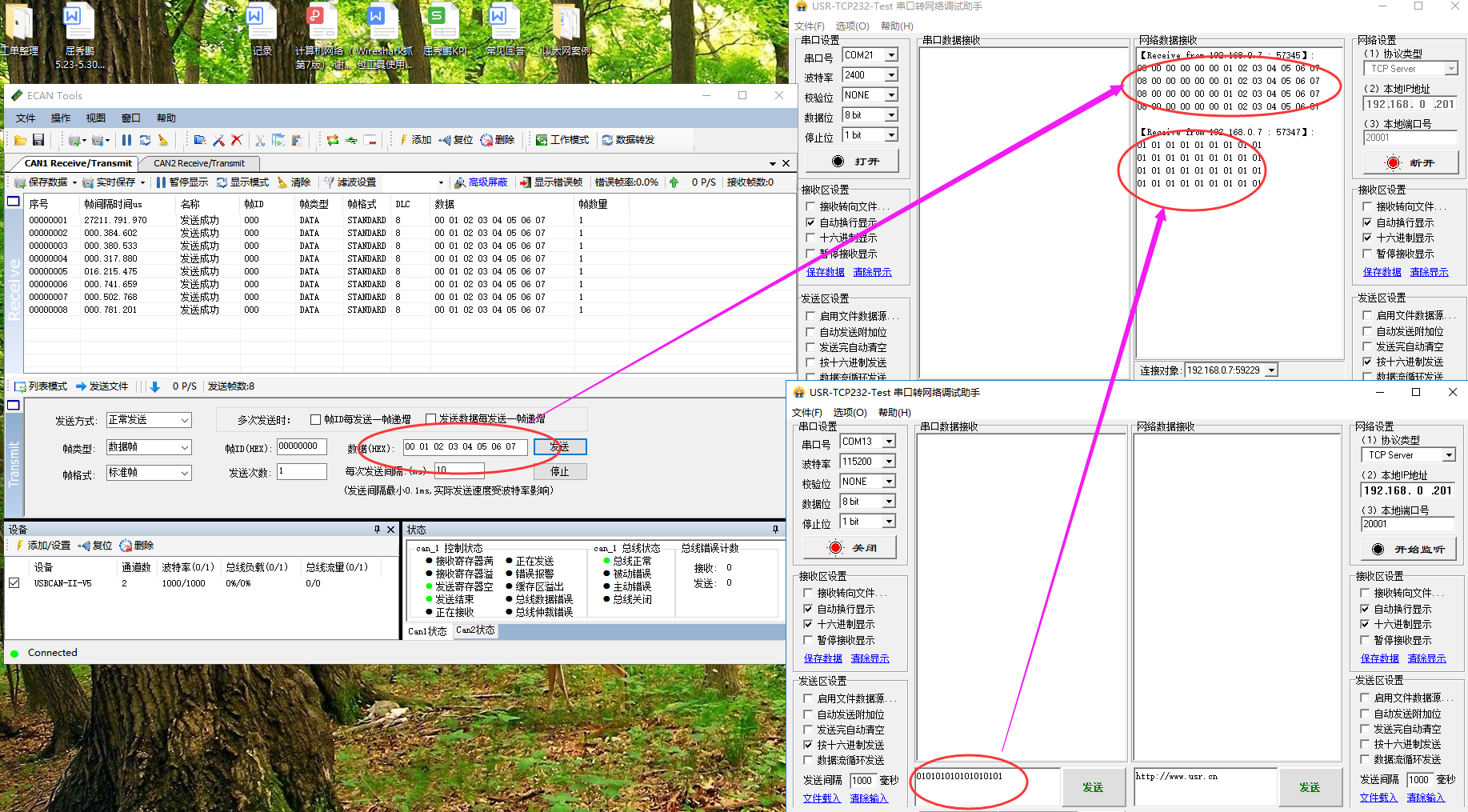

6. 然后通过Can工具,和485的串口向服务器发送数据,如图所示:

7. 然后服务端向两者发送指令的时候,通过选择IP和端口的方式来进行发送:
