M511固件升级案例

2019-10-12

分享到:
{}

一、准备的材料:

1. USR-M5112.网线、 3.标准电源适配器、 4.所要升级的固件(可向技术支持索要)、 5.升级软件:USR-M4_V2.3.4.102(版本可能有更新,最新版即可)

测试软件的下载地址:http://www.usr.cn/Download/470.html

工单技术中心:h.usr.cn



二、链接方式:

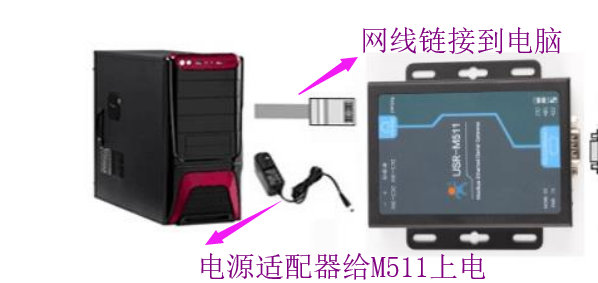

M511的网口通过网线链接到电脑的网口,通过电源适配器为M511上电。

如图:



三、升级步骤:

注意:M511升级所用的软件是M4系列的升级软件,不是M511的配置软件。软件下载地址在上方。

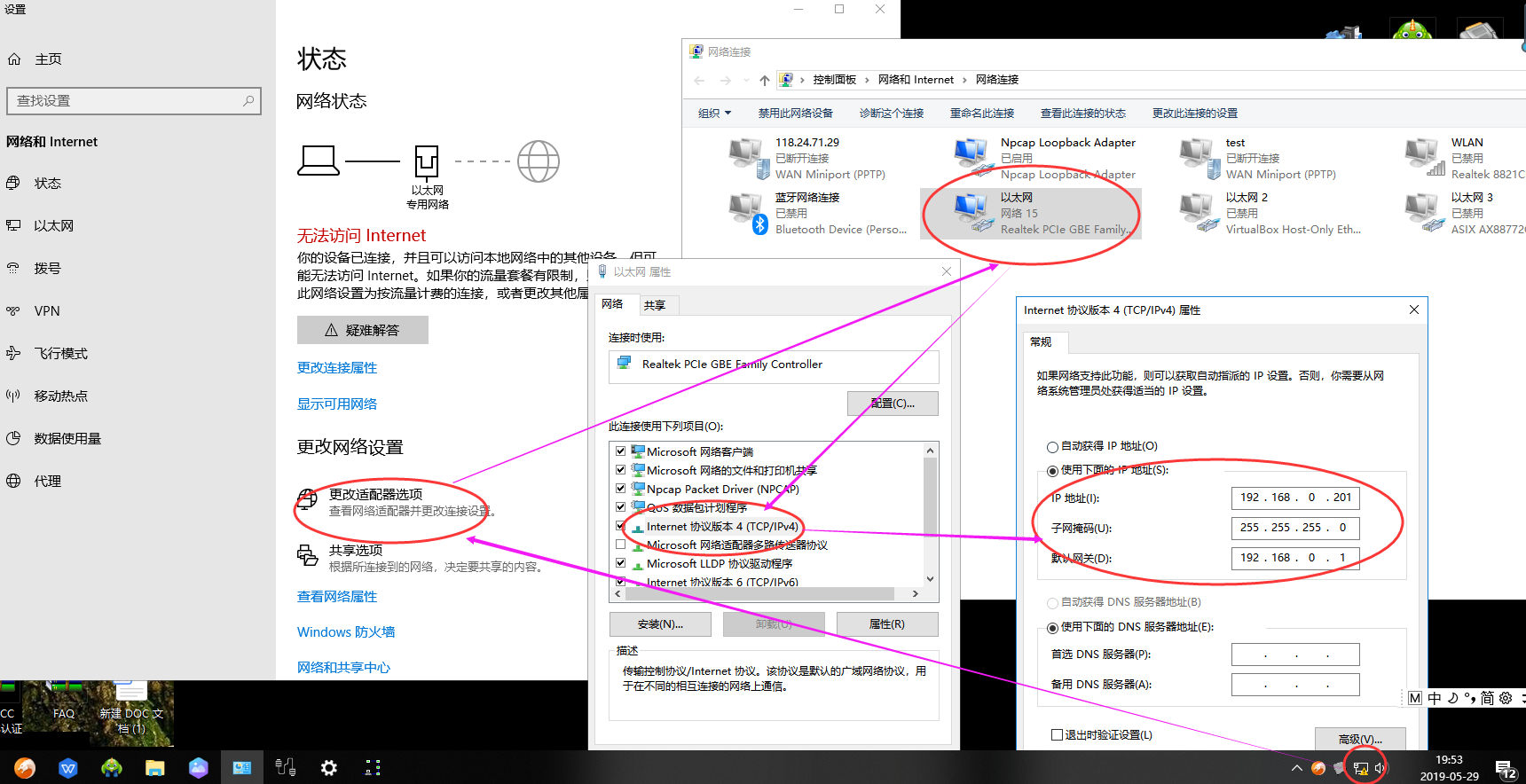

1. 将电脑的IP地址设置为静态IP,地址为:192.168.0.201(模块的默认IP是:192.168.0.7)(为了使模块和电脑再同一个网段下)

(右击网络图标,打开网络和Internet设置,更改适配器,然后选择相应的网卡,修改相应的IP地址)

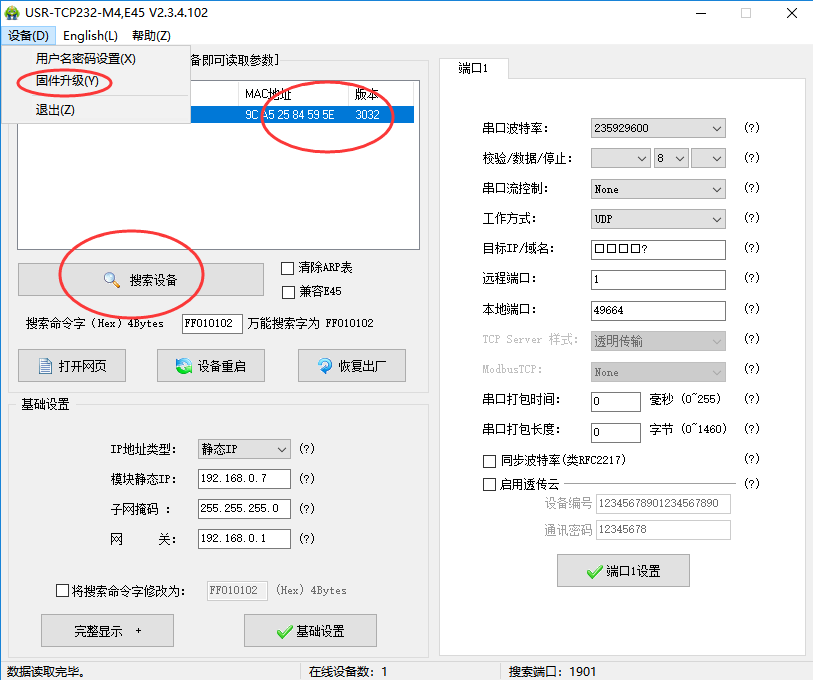

2. 打开设置软件:USR-M4_V2.3.4.102,点击“搜索设备”,搜索到设备后,双击选中 搜索到的设备,点击“设备”,选择“固件升级”。如图:


3.注意:在升级之前将电脑的防火墙和杀毒软件关闭

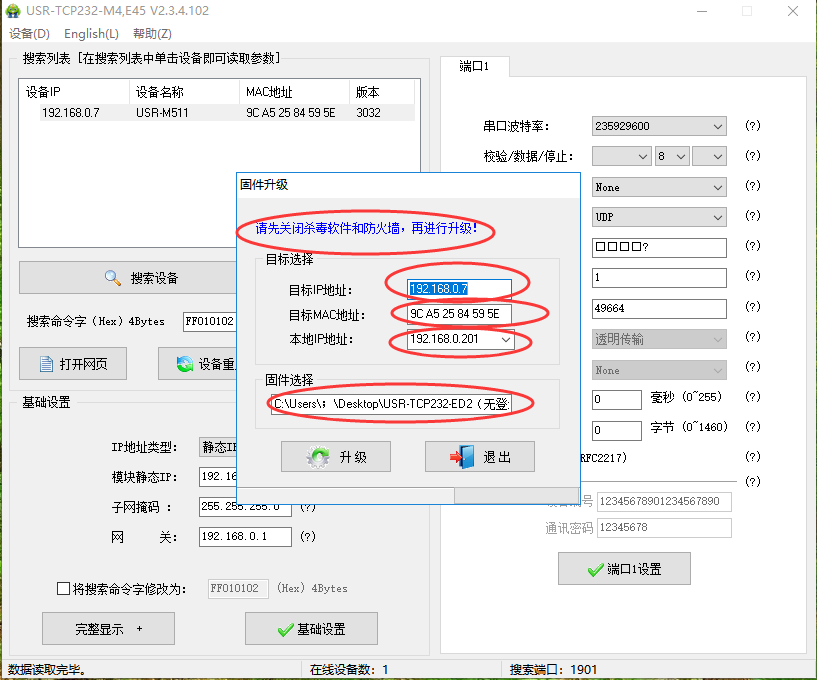

打开固件升级的界面如下图所示:

目标IP地址:是所要升级设备的地址(默认是192.168.0.7,如果有修改,请按照修改后的IP进行)

目标MAC地址:这是模块的唯一识别码,搜索设备的时候会出现MAC地址,看看两者是否对应。(一般是自动获取)

本机IP地址:这是电脑的IP电脑的IP和模块的IP一定要位于同一个网段

固件选择:固件存放的路径,选中固件点击确定即可。

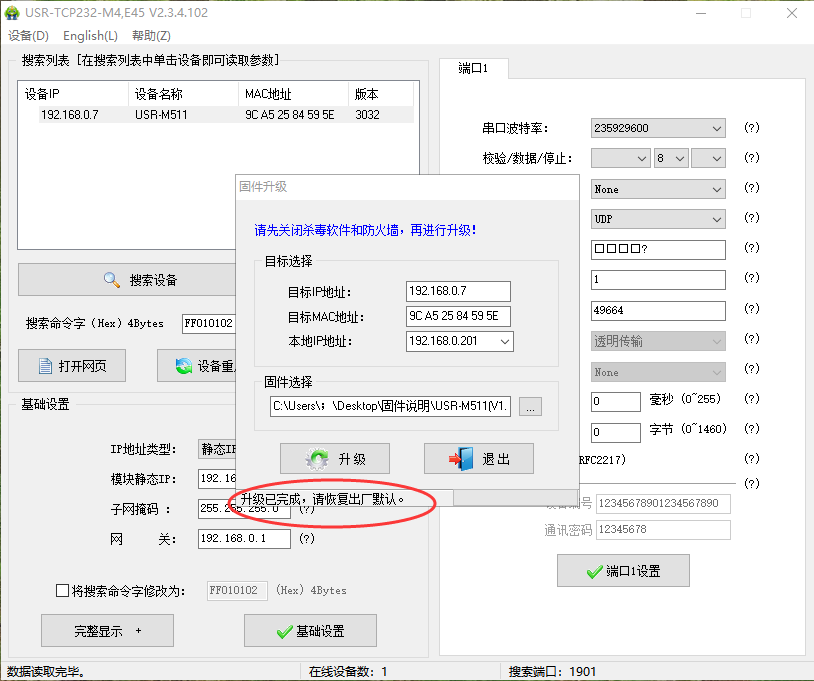

4. 点击升级:下面会有进度条,进度条完成后,升级成功。





5. 升级成功后:

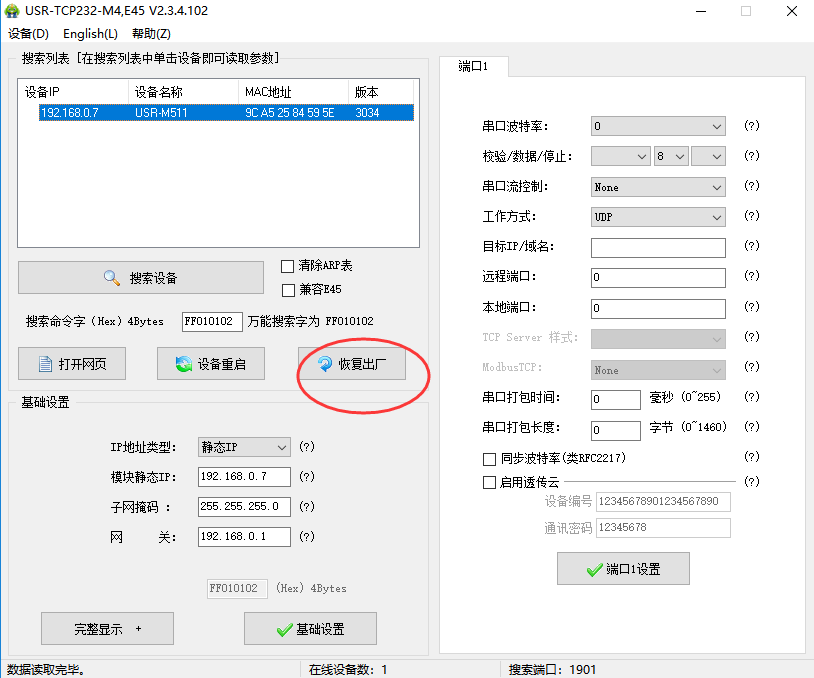

软件恢复出厂设置:退出升级界面

在搜索界面重新搜索设备,选中设备,选择恢复出厂设置。

升级完成。

注意如果有出现升级超时的情况:

1. 检查是否是最新版的升级软件

2. 检查MAC地址是否正确

3. 检查是否模块和电脑在同一个网段内
