USR-WIFI232-A/B/C 系列模块,GPIO功能使用方法

2014-06-11

分享到:
{}

USR-WIFI232-A/B/C 系列模块,GPIO功能使用方法。

引脚定义:

设置截图:

1:网页设置界面: station 模式,数据传输模式 GPIO模式.

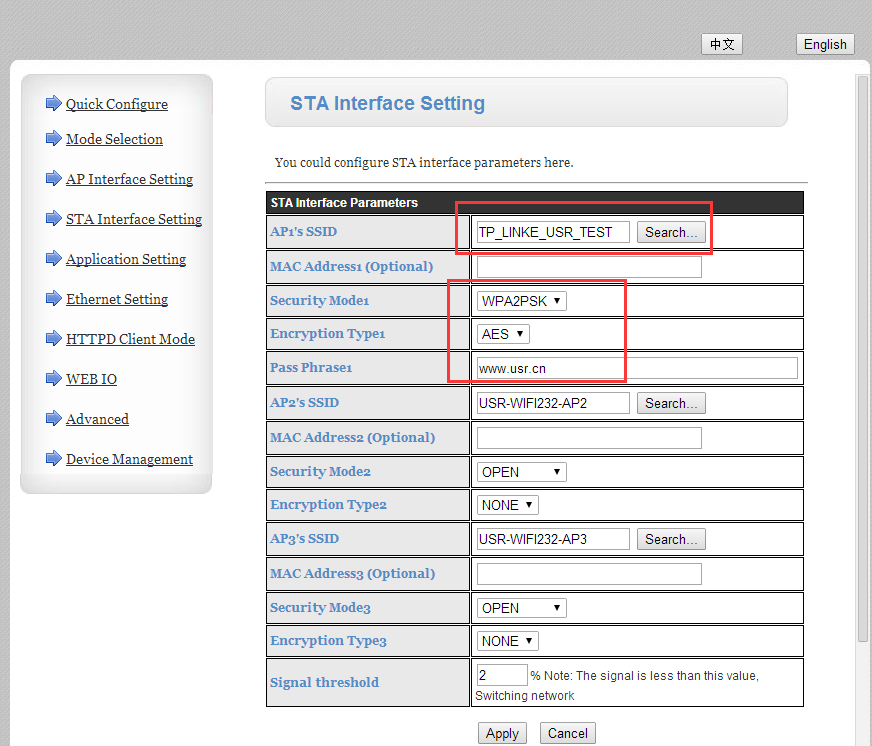

2:无线终端设置:设置模块连接的路由器SSID和密码。给模块设置一个静态IP。

3:串口及其他设置设置: 网络模式为TCP Server。 端口8899.

4:设置完成,重启模块。

5:使用AT指令一键设置:

6:通过网络发送GPIO指令。 发送第3脚输出高电平。

7:发送查询指令。返回 00 或者01

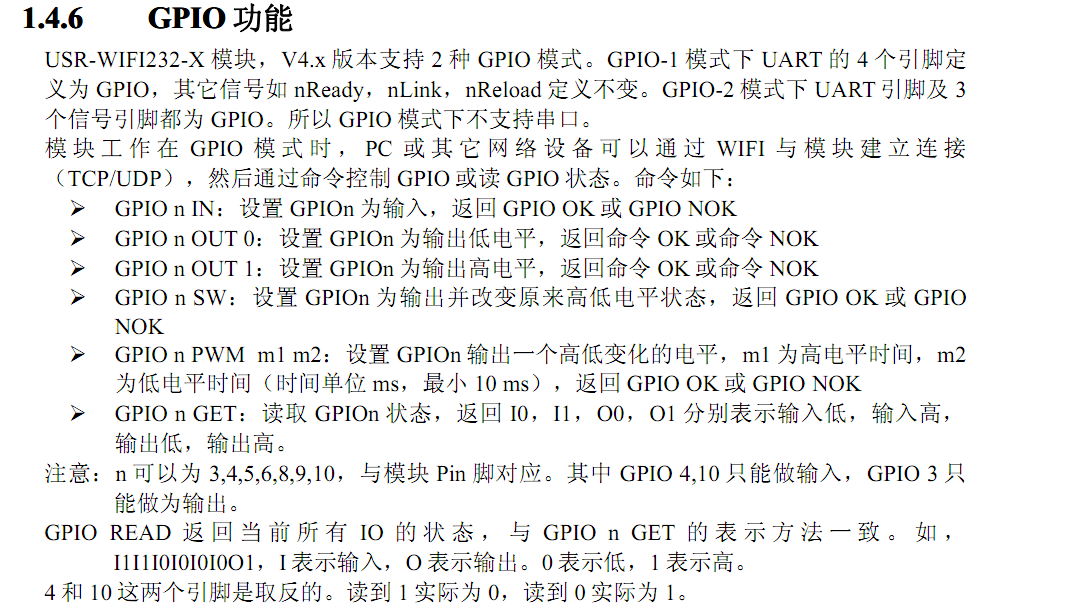

注:GPIO-1模式下UART下的4个引脚为GPIO脚。GPIO-2模式下 UART4个引脚及3个信号脚为GPIO引脚。

GPIO 4 ,10 只能做输入,GPIO 3只能做输出。 GPIO功能在AP模块下也可以使用,建立网络连接和socket连接,发送指令。可以控制GPIO。
