硬件连接：lora网关LG220以太网口网线直连PC以太网口，LG220串口线直连LG206-L-C
所需资料：
Lora系列设置软件：http://www.usr.cn/Download/693.html
串口调试助手：http://www.usr.cn/Download/27.html
220说明书：http://www.usr.cn/Download/590.html
一、206设置

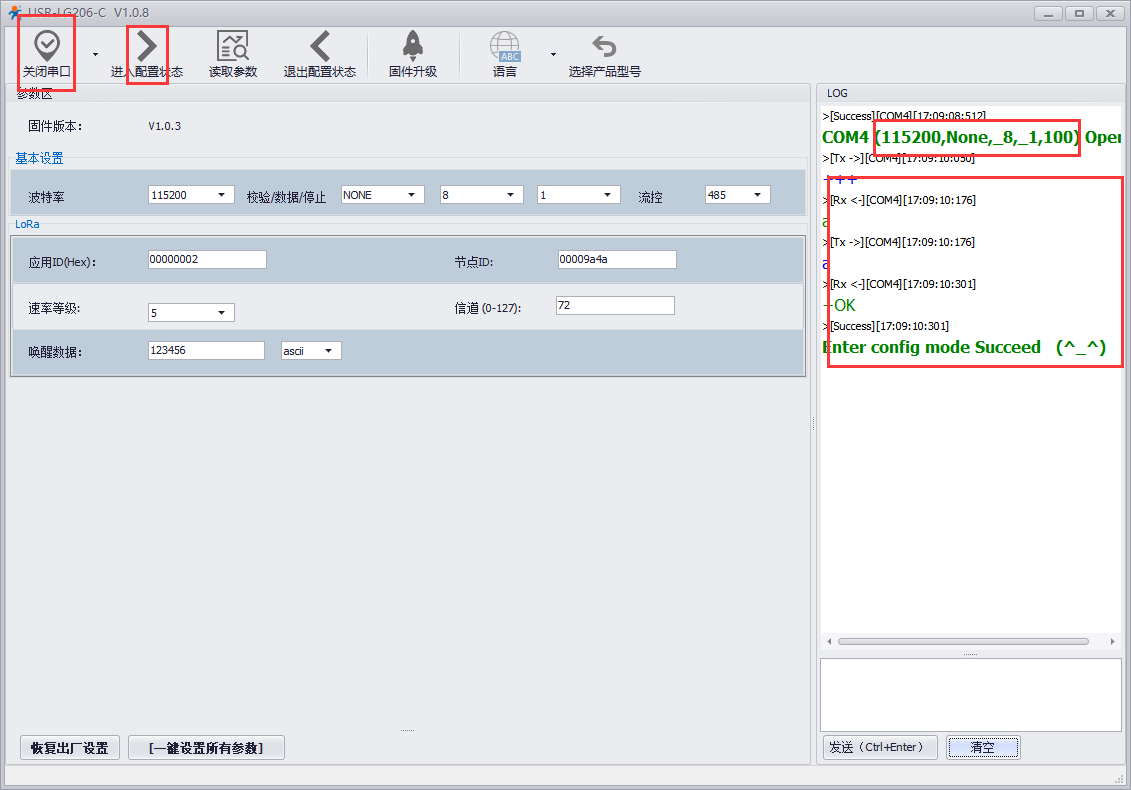

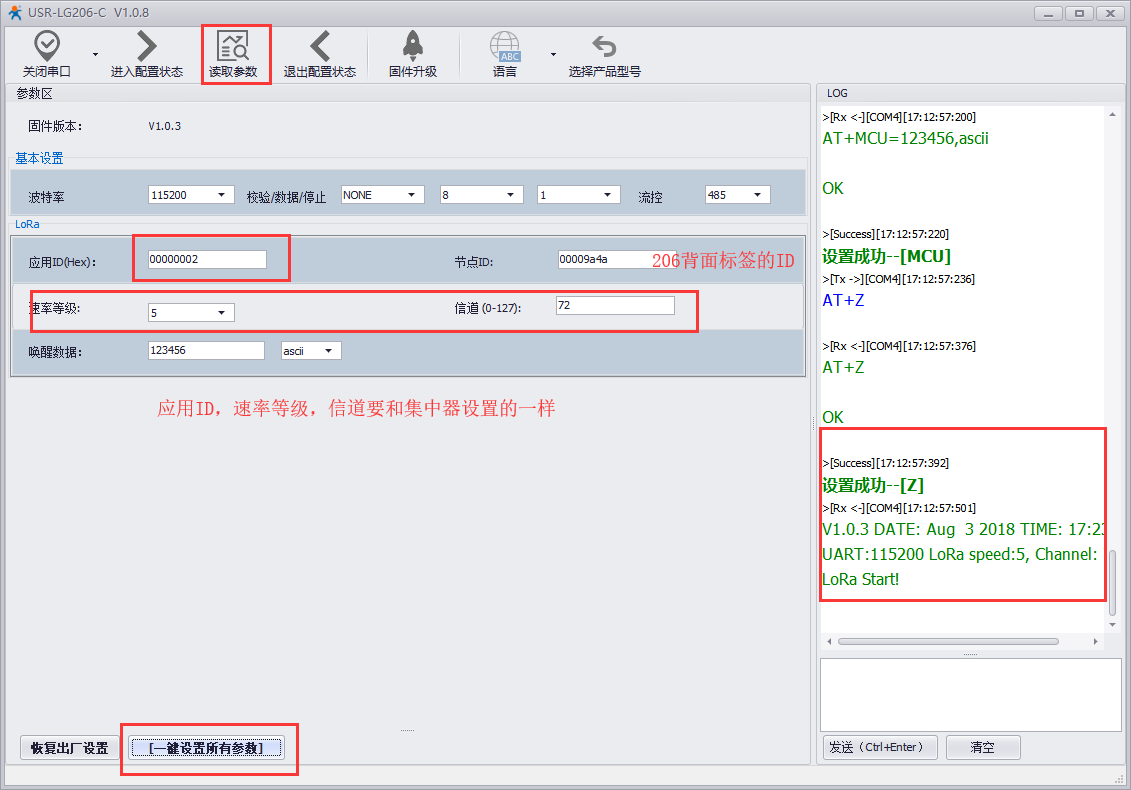

1、打开串口，进入配置状态，206-L-C默认参数：115200，N，8，1
2、点击读取参数，设置参数，保证应用ID（可设）,速率等级，信道要和集中器一样，节点ID在206背面的标签上。设置完成后一定不要忘一键设置所有参数。
二、集中器设置

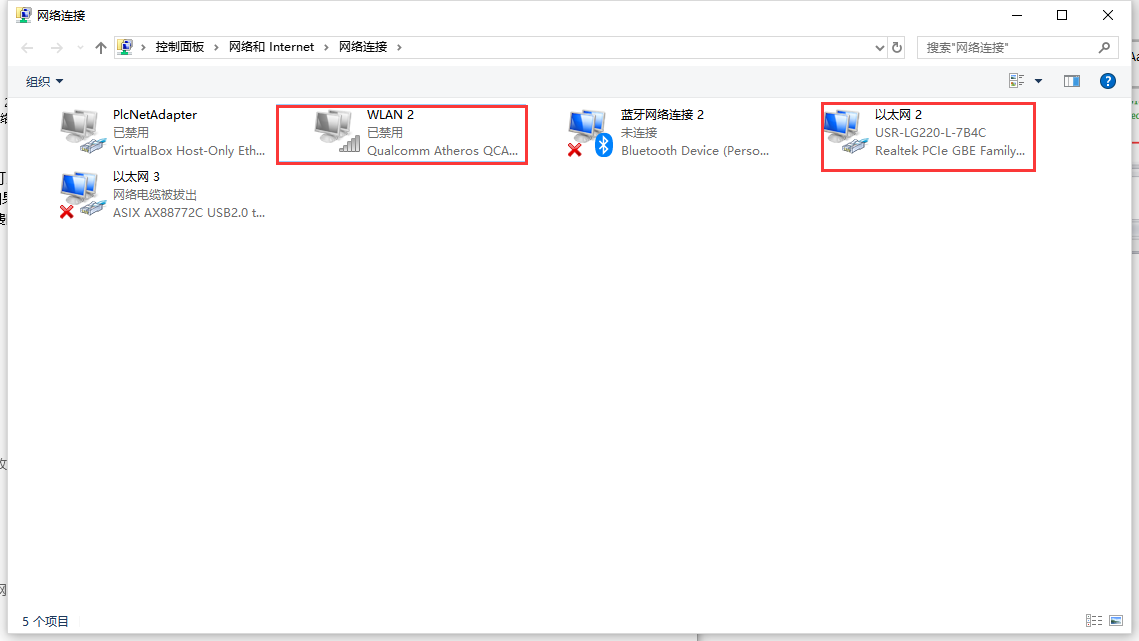

1、禁掉多于网卡，只留下本地连接。
2、进入集中器网页192.168.1.1，用户名和密码都是root

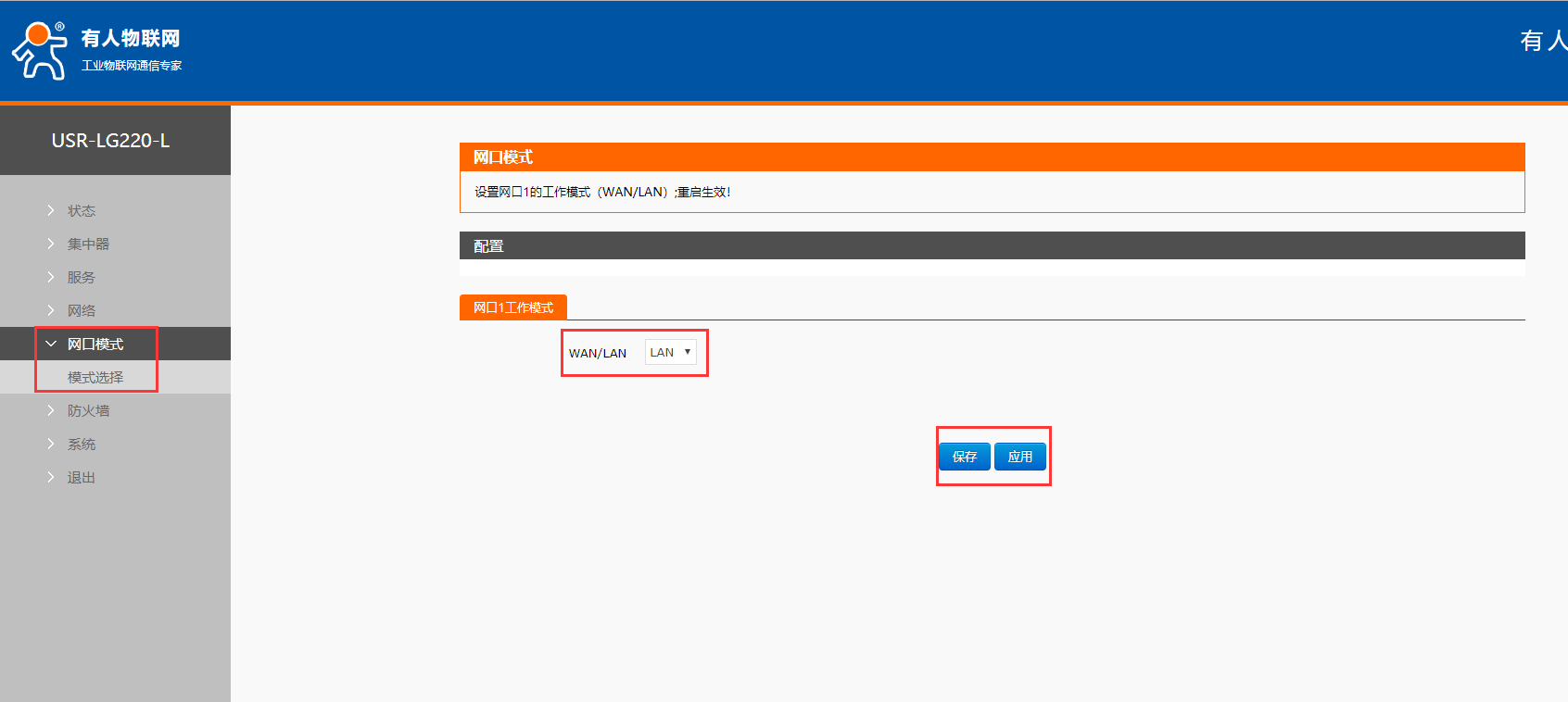

3、修改网口模式

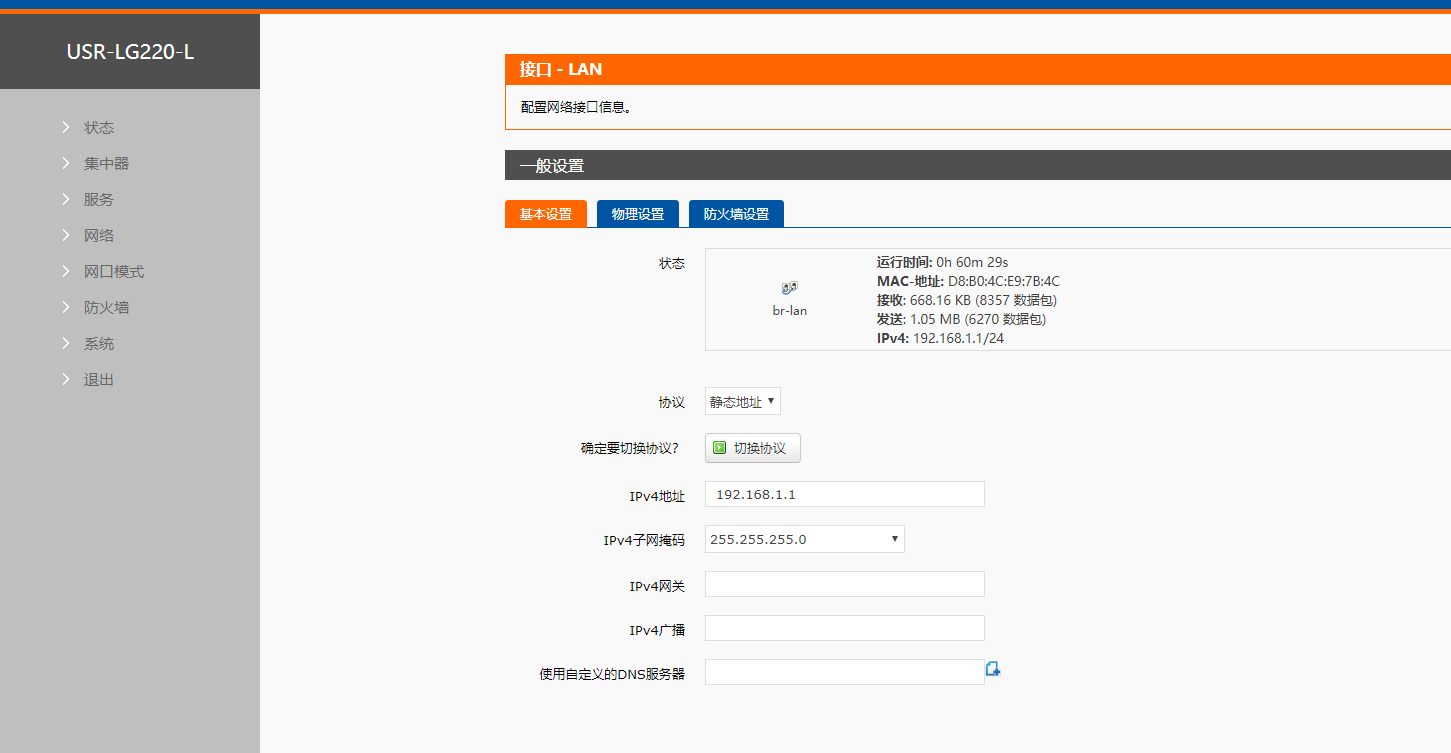

4、如果需要修改IP地址在网络接口，LAN位置进行修改

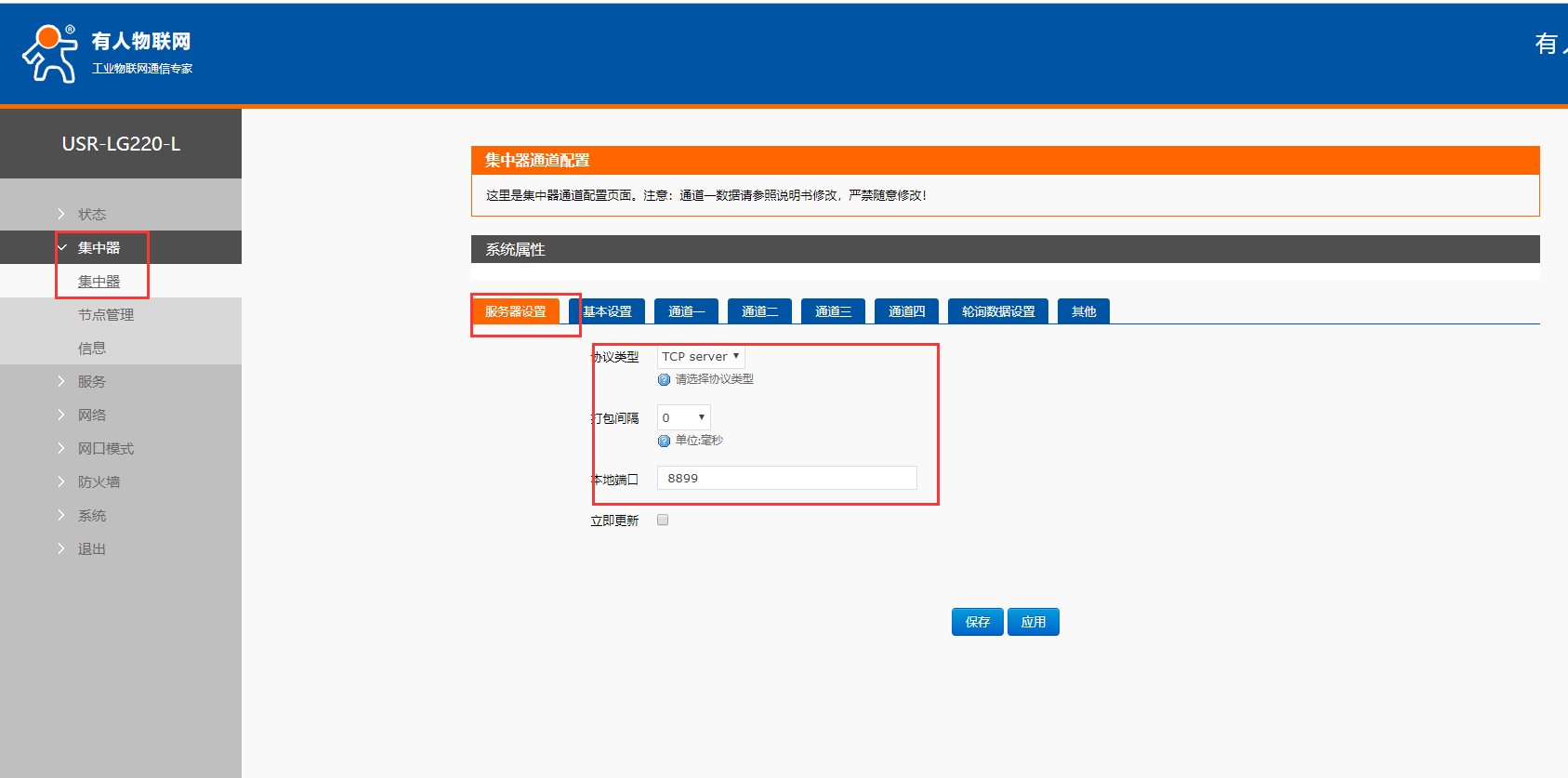

5、用户可使用网页配置socket服务器相关内容，连接协议支持TCP client、TCP server和UDP。
服务器配置项包括：服务器 IP地址/域名、服务器端口，本例以TCP-Server为例，具体设置位置请参看下图：
Ø 协议类型：支持TCP client、TCP server和UDP
Ø 服务器 IP地址/域名：要连接的服务器IP地址或域名
Ø 服务器端口：要连接的服务器端口
Ø 本地端口：集中器作为Client第一次连接服务器时的初始端口号，如果后续断开重连，端口号为随机
Ø 打包间隔：即上传服务器数据包之间的时间间隔

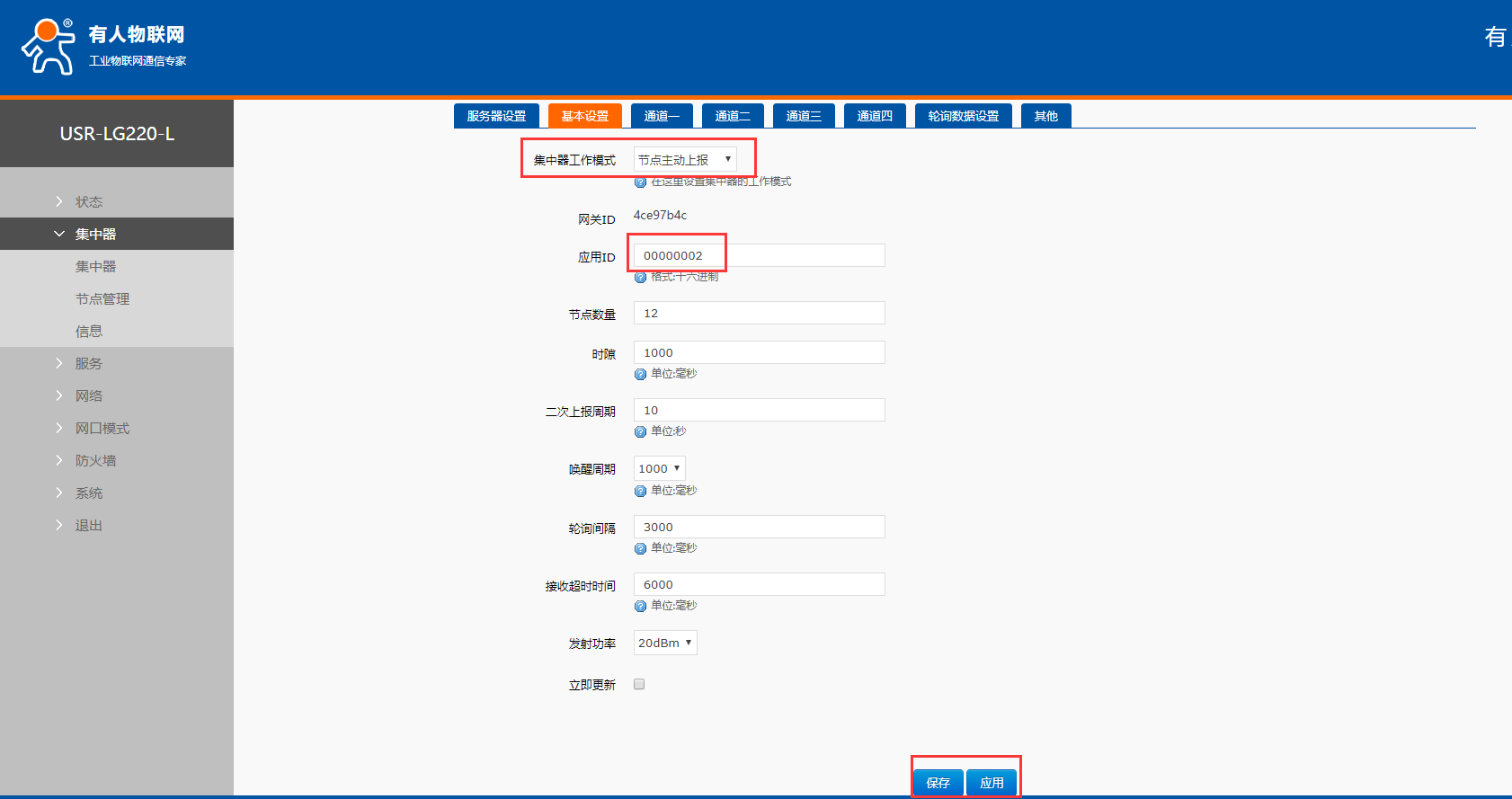

6、设置集中器的应用ID，依次点击集中器，基本设置，应用ID（206设置的应用ID），设置应用ID和lora相同。最后保存应用。工作模式以节点主动上报为例。

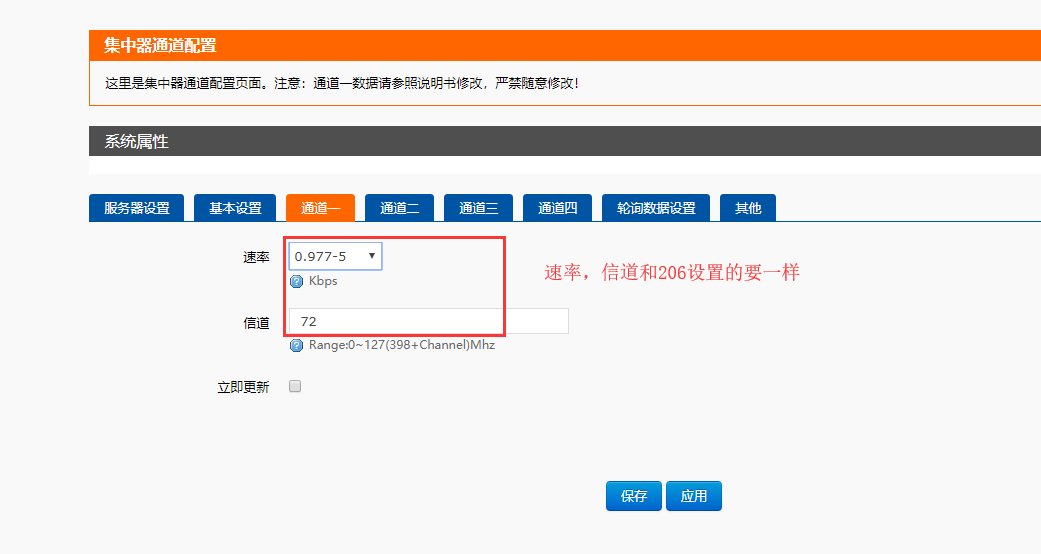

7、设置集中器的信道和速率，依次点击集中器，通道一设置速率和信道和lora相同，点击保存应用，通道二、三、四中设置的速率与信道各不相同，且都与通道一不同。
通道1是管理通道，节点成功入网前，需要把速率与信道配置的与通道1一致，通道1是接收lora节点申请入网数据的通道，当通道一接收到节点入网数据后， 会把节点自动分配到 通道二三四其中一个数据通道中，此时节点的速率信道配置会变为被分配的通道内的一致， 数据是与数据通道交互，与管理通道无关了。

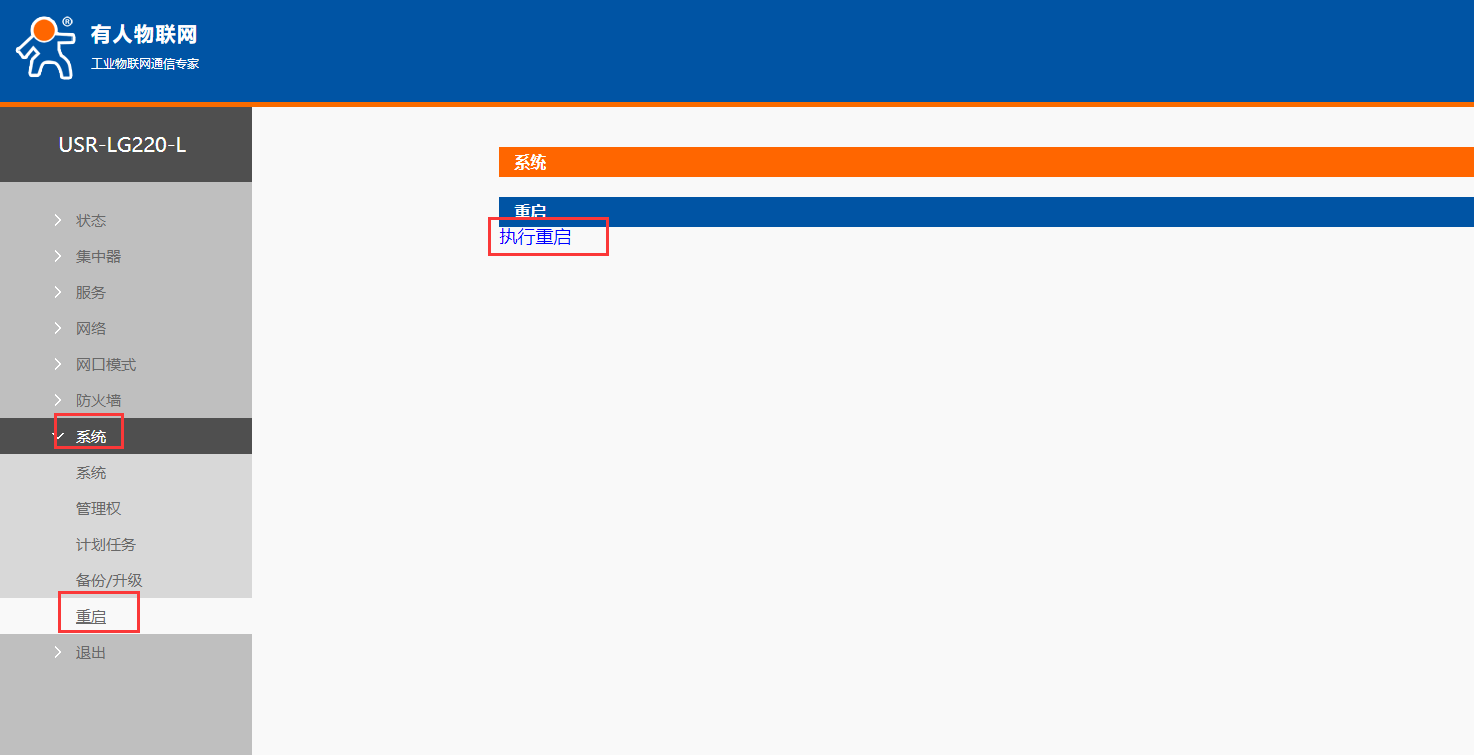

8、点击系统—重启，执行重启。

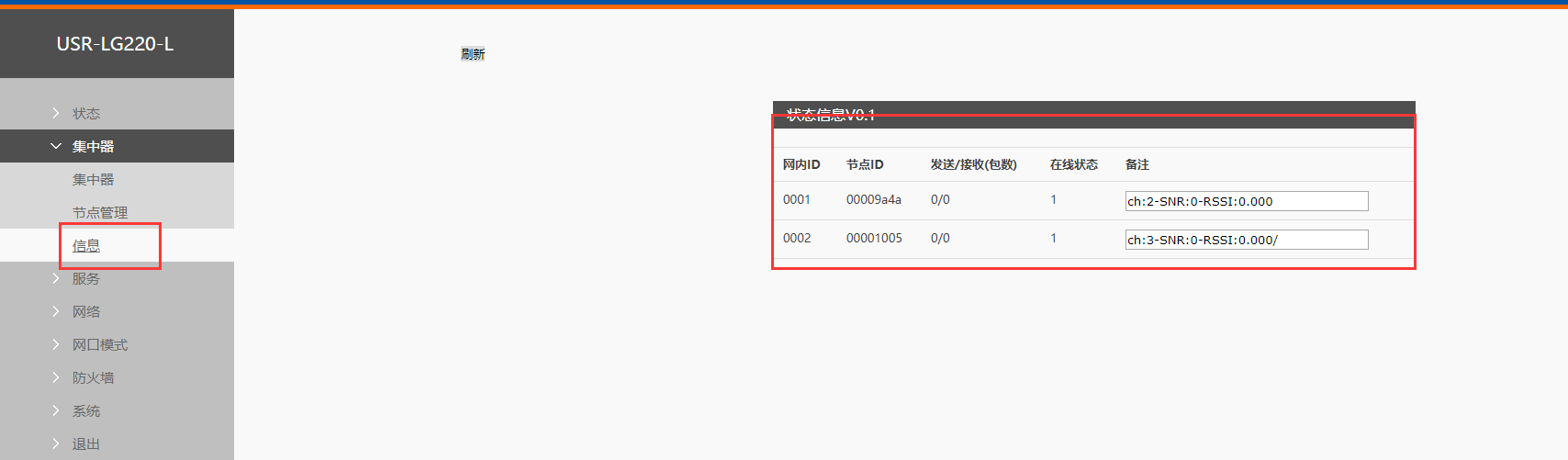

9、重启完毕登陆集中器在集中器—信息 可参看加入的节点信息，串口助手会显示连接对象ip与端口号。
三、数据测试

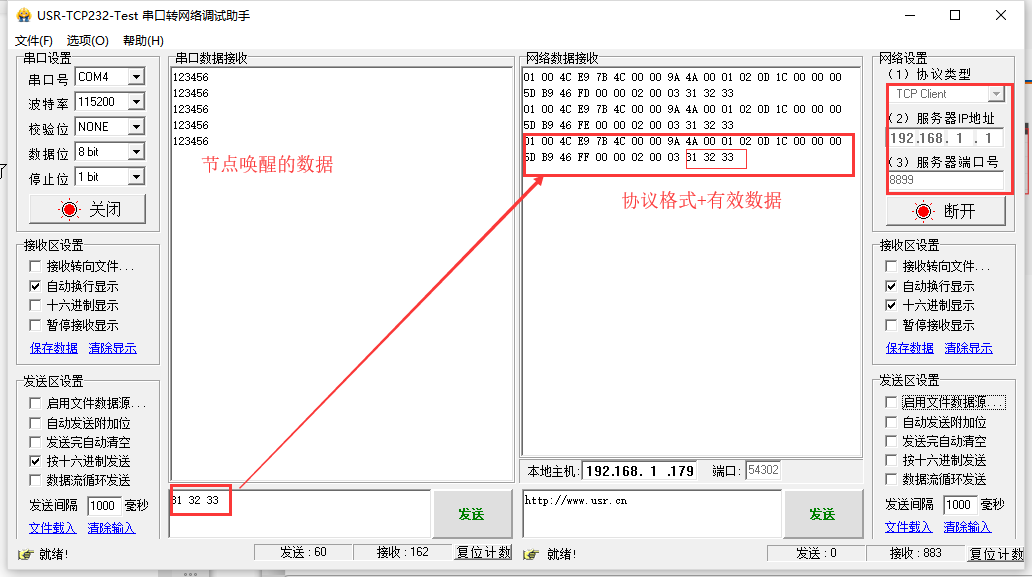

节点模块串口接小黄人串口网络调试助手，正确打开串口， 节点会接收到唤醒数据，节点上报数据后，集中器根据协议格式向服务器上报数据，协议内容可阅读集中器说明书23页了解详情。
