工业路由器(也是DTU)G781如何通过WAN口进行有线联网

2019-12-04

分享到:
{}

首先登陆官网,找到DTU及工业路由器功能兼备的G781,在“资料下载”中找到以下资料,并根据提示操作。

一、资料下载

G781说明书:http://www.usr.cn/Download/439.html

G781软件设计手册:http://www.usr.cn/Download/440.html

二、硬件链接

1、有线网线连接PC,在控制面板中打开网卡的详细信息,查看一下获取的IP是哪个网段的,G781LANIP出厂默认192.168.1.1,如果该有线网的网段和G781LAN口网段在同一网段,需要先修改一下G781LAN口网段或者先修改一下该网线的IP网段,排除IP冲突。

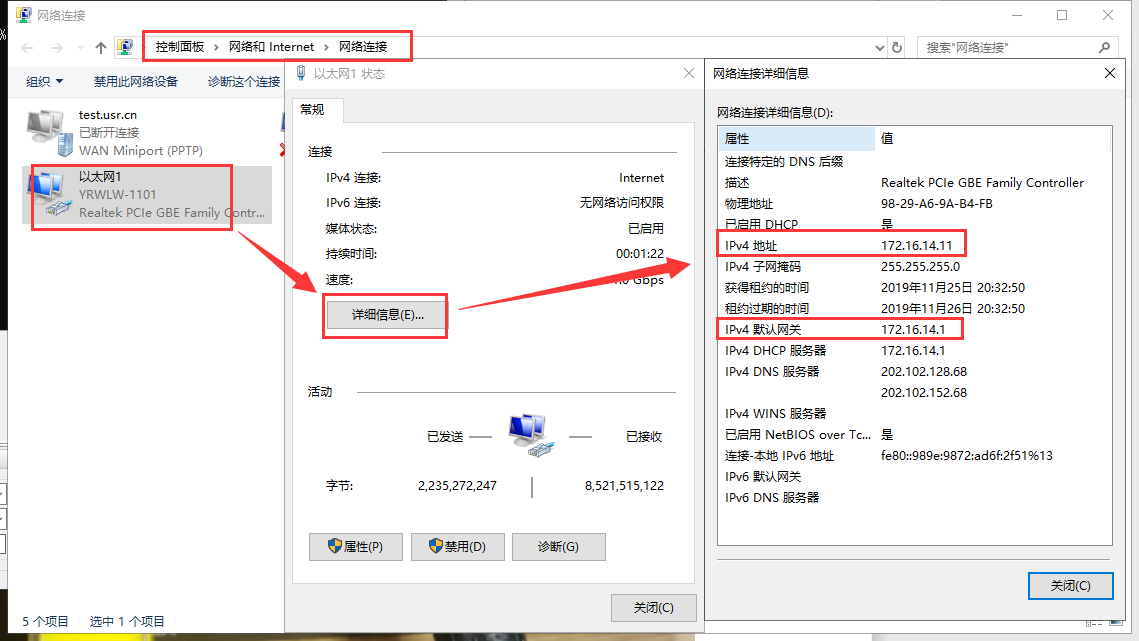

如下图所示,PC获取的IP172.16.14.11,即与G781LAN口无IP冲突,可以正常使用,无需特殊修改。

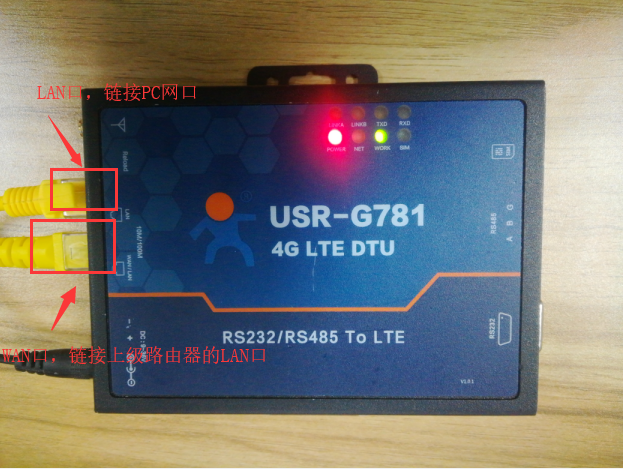

2、如下,有线网线连接G781WAN/LAN口,PC网口连接G781LAN口,给设备上电,待work指示灯1s间隔闪烁,则设备启动完成。



三、检查IP和网络连接

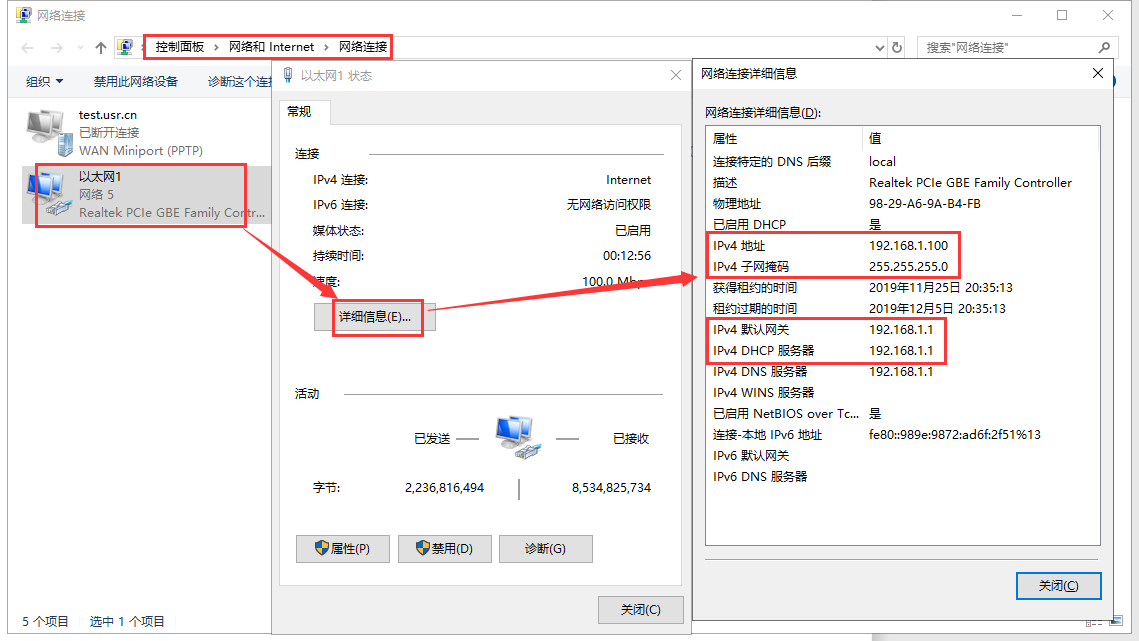

1、在控制面板中打开网卡的详细信息,查看PC是否正确获取到IP,如下获取到的IPG781LAN口在同一网段,且网关一致。

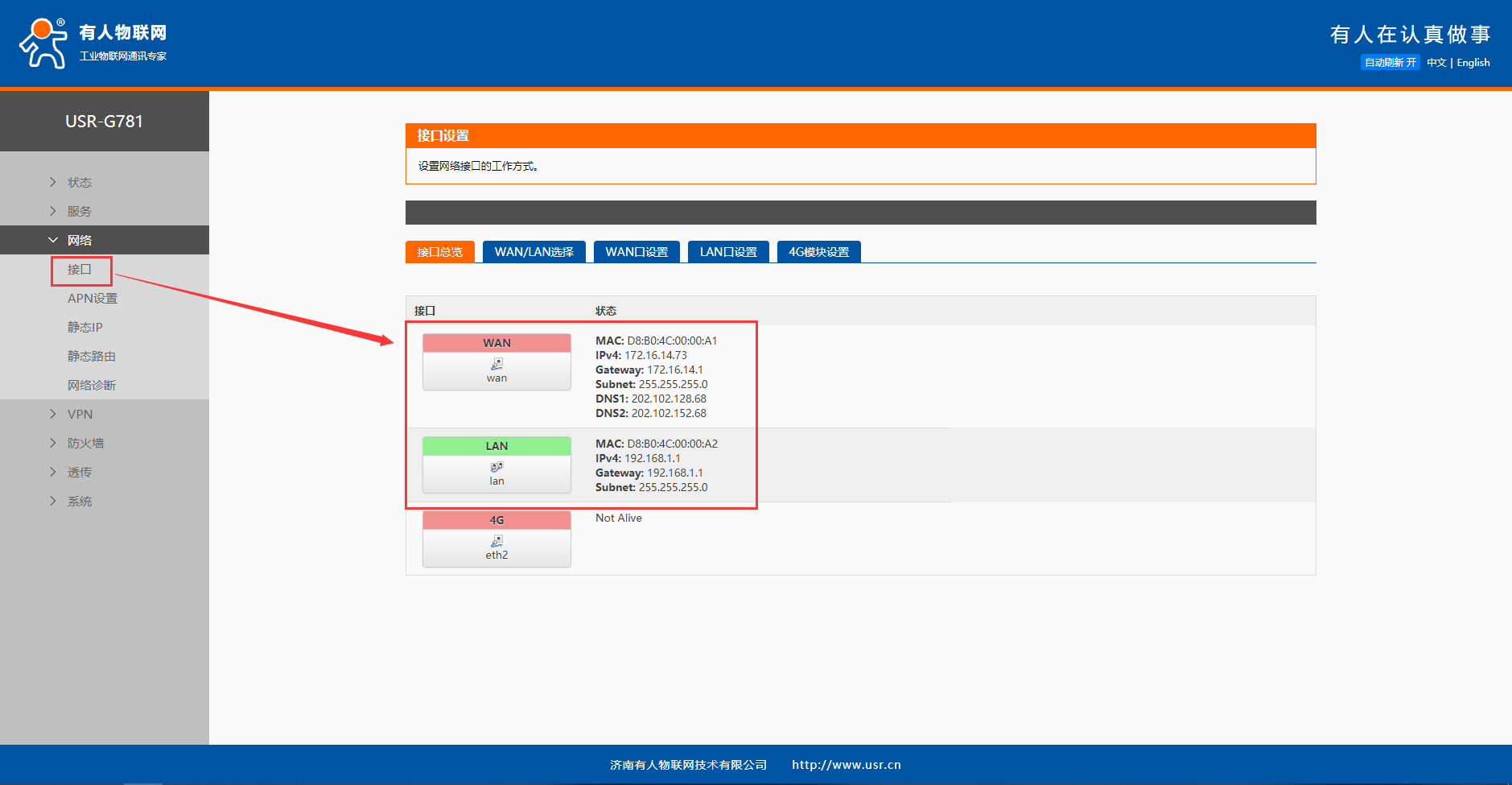

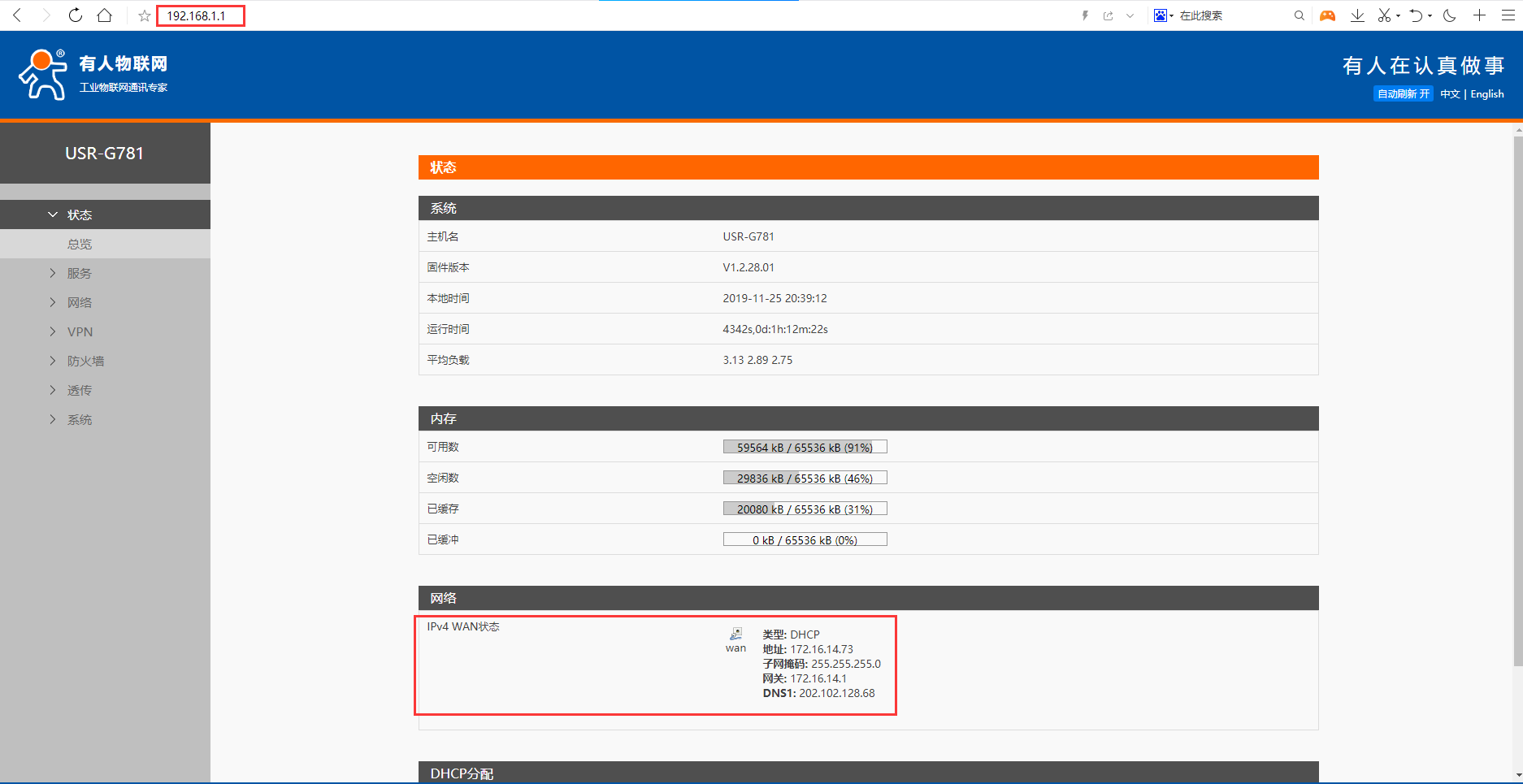

2、浏览器地址栏输入192.168.1.1进入G781的内置网页,可以在状态总览界面看到G781WAN口获取到了IP,也可以在网络---接口界面查看接口IP信息





四、网络诊断

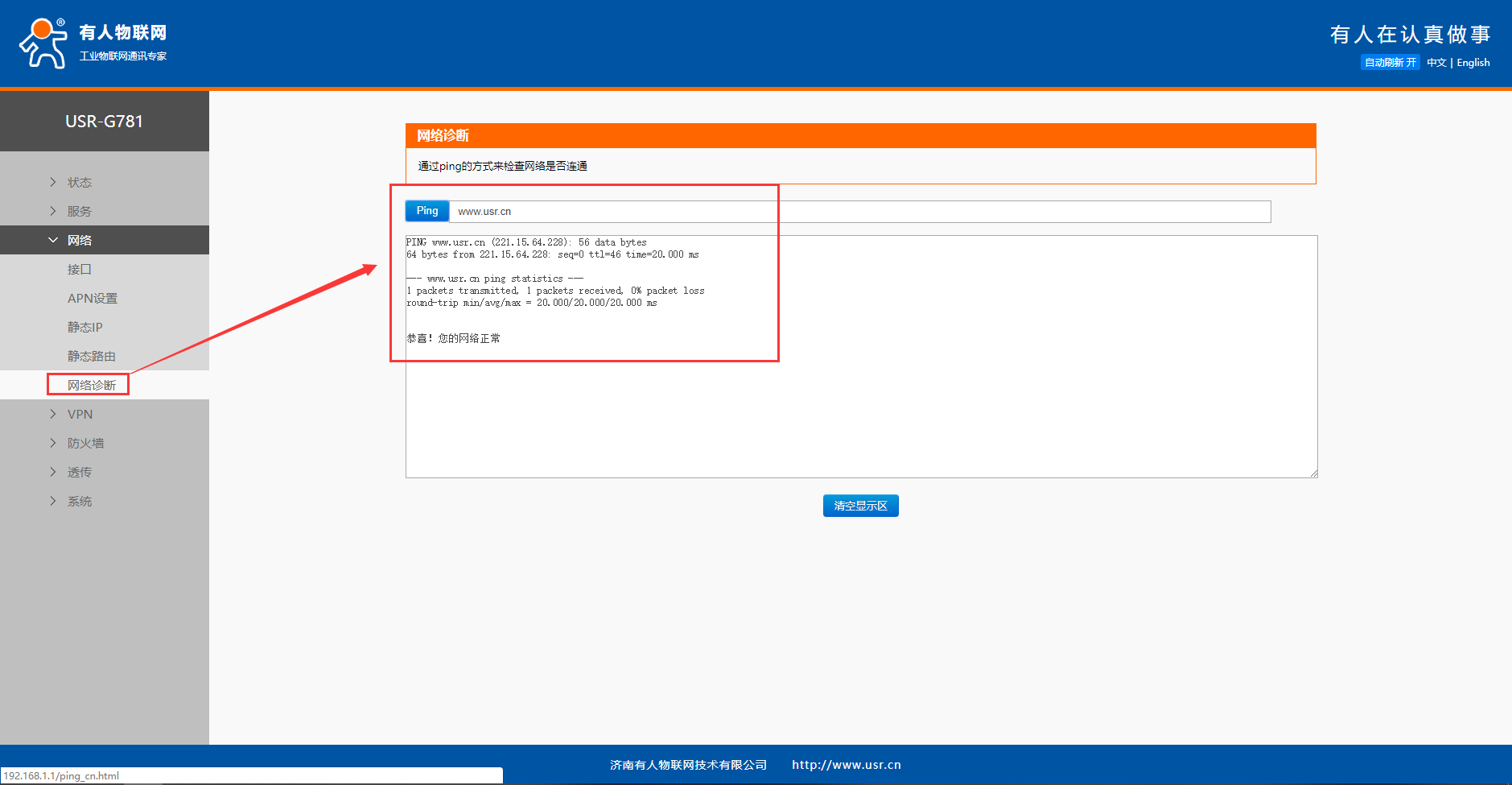

G781的网络---网络诊断界面,ping外网IP试一下,如下网络正常:

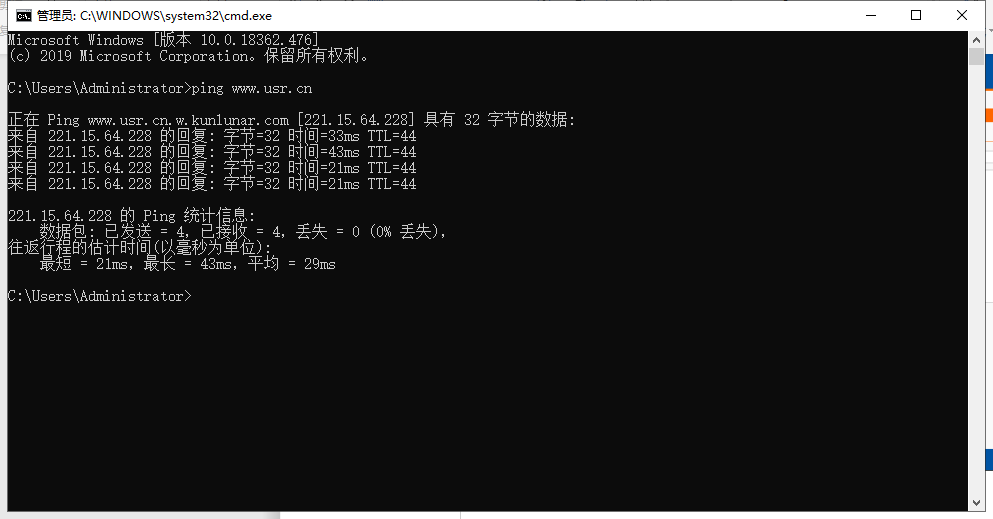

在电脑上的命令提示符界面ping外网试一下,如下,说明网络正常:
