USR-N510 (M4老版本)连接组态王设置步骤

2020-01-07

调试目的：

USB-RS232或者USB-RS485串口线接USR-N510串口和电脑USB口，MODBUS SLAVE软件打开COM口，模拟客户串口MODBUS RTU设备。USR-N510网线和电脑直连，IP设置同网段，在电脑安装USR-VCOM虚拟串口软件和组态王。模拟调试，用组态王连接串口服务器，去读取串口设备数据。

一、准备工作：

资料下载：

N510说明书：http://www.usr.cn/Download/469.html

N510软件设计手册：http://www.usr.cn/Download/470.html

N510设置软件：http://www.usr.cn/Download/230.html

硬件需求：USR-N510 USR-RS232或者USB-RS485串口线

软件需求：组态王软件 MODBUS SLAVE软件

USR-N510 用USB-RS232串口线和DB9母对母232转接线接电脑和USR-N510 232串口。

USR-N510拨码开关都朝下，是232串口功能。

USR-N510网口连接电脑，电脑IP和USR-N510的IP设置同一网段。

实现功能：串口设备连接串口服务器，串口服务器直接与组态王软件进行数据交互，实现组态王软件上位机发送 MODBUS RTU 协议的请求数据， MODBUS 下位机返回对应的参数值。通过串口服务器的网络透传和组态王软件的透传网桥功能实现数据远程传输。远程组态。

二、USR-N510参数设置：

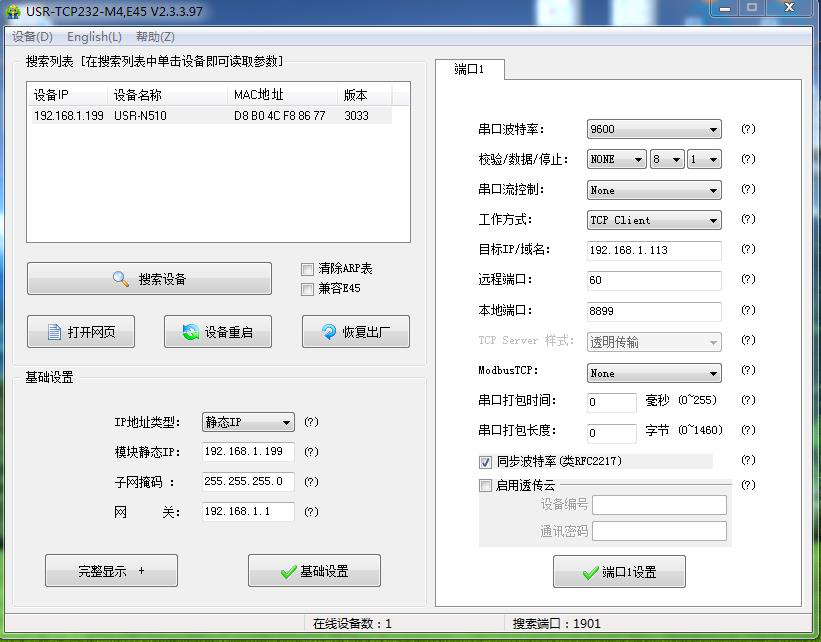

串口服务器USR-N510网线和电脑直连，IP设置同网段，在电脑用M4设置软件去搜索USR-N510的IP，设置USR-N510的参数，做TCP client。远程服务器地址填电脑IP，远程端口填电脑server端口。

电脑用虚拟串口软件建立一个虚拟串口COM8，做TCP server，服务器，本地端口。

三、虚拟串口软件参数设置：

电脑用虚拟串口软件建立一个虚拟串口COM8，做TCP server，服务器，本地端口60。

四、MODBUS SLAVE参数设置：

USB-RS232或者USB-RS485串口线接USR-N510串口和电脑USB口，MODBUS SLAVE软件打开COM口，模拟客户串口MODBUS RTU设备。串口参数设置和USR-N510串口参数一致。

SLAVE ID设置为1，模拟串口设备ID 1。用03功能码。寄存器起始地址设置0(十进制)。寄存器地址数量是3。点击寄存器地址，可以修改寄存器地址中的参数，依次先设置100、200、300。

五、组态王参数设置：

1、添加工程

组态软件编程部分。新建一个工程，然后点击开发。

2、添加设备COM

点击设备，新建一个组态设备，选择 Modbus RTU 标准协议的莫迪康 PLC。下一步，选择使用虚拟串口 COM8，下一步输入设备ID 1。点击新建的COM8设备，还可以修改串口参数，设置和USR-N510的串口参数一致。通讯方式可以根据串口设备，选择RS232或者RS485。

3、添加数据词典

在数据库，数据词典内，双击新建，新建一个变量名

新建变量名 MODBUSRTU,选择变量类型 IO 整数。连接设备为新建的设备名:新建 IO 设备，寄存器 401，代表功能码为 03，起始地址 0 的第一个值

新建变量 MODBUSRTU1,选择变量类型 IO 整数。连接设备为新建的设备名:新建 IO 设备，寄存器 402，代表功能码为 03，起始地址 0 的第二个值。

新建变量 MODBUSRTU2,选择变量类型 IO 整数。连接设备为新建的设备名:新建 IO 设备，寄存器 403，代表功能码为 03，起始地址 0 的第三个值。

新建变量名 MODBUSRTU3,选择变量类型内存整数。

新建变量名 MODBUSRTU4,选择变量类型内存整数。

新建变量名 MODBUSRTU5,选择变量类型内存整数。

新建了6个变量，三个IO变量，分别采集串口设备数据。三个内存变量。

4、添加命令语言

选择命令语言的应用程序命令语言。然后输入算法，MODBUSRTU 变量名采集到的数据除以 10，然后将数据赋值给 MODBUSRTU3，此变量对应的是实际的串口设备寄存器0地址中数据值。MODBUSRTU1 变量名采集到的数据除以 10，然后将数据赋值给 MODBUSRTU4，此变量对应的是实际的串口设备寄存器1地址中数据值。MODBUSRTU2 变量名采集到的数据除以 10，然后将数据赋值给 MODBUSRTU5，此变量对应的是实际的串口设备寄存器1地址中数据值。
