USR-W600 有人云组态显示案例

一、资料下载及准备工作：

12V的电源适配器 1个

USR-RS485串口线 1条或232串口线1条

路由器1个，可以上外网

产品资料 http://www.usr.cn/Search/getList/keyword/w600/

二、硬件连接方式：

USR-W600用12V电源适配器供电，串口部分使用UAB转232的串口线接电脑，在电脑的设备管理器中查看生成的com口。

三、有人云平台参数配置：

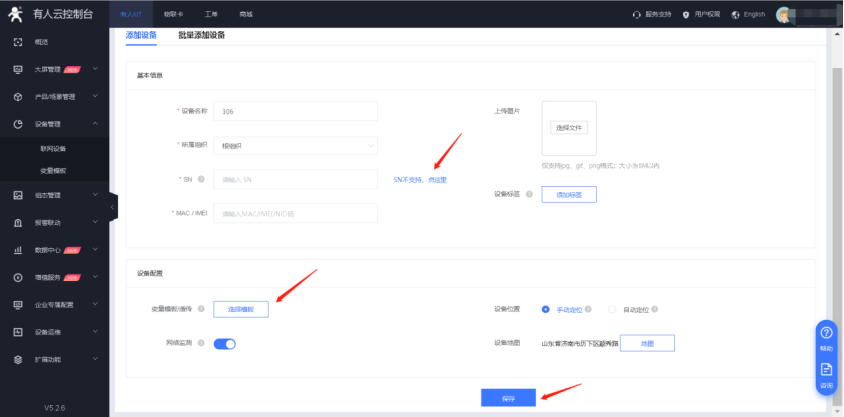

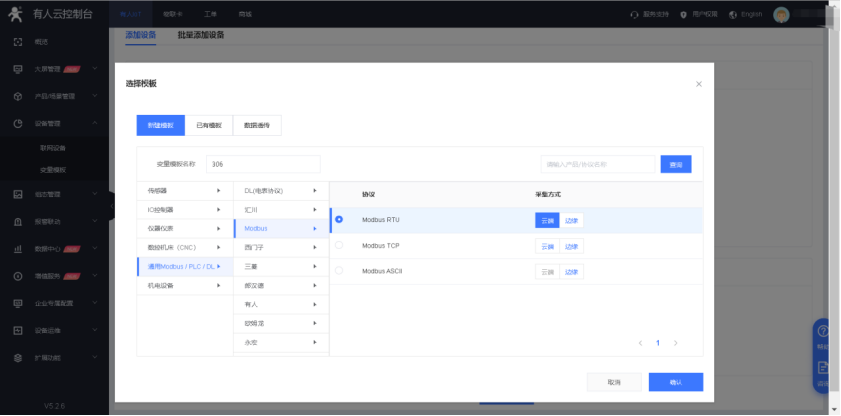

1、注册有人云账号，登陆，有人云网址：https://account.usr.cn/mp_scada，在设备管理的界面添加联网设备。并添加对应的MODBUS云端轮询模板。点击保存查看有人云平台生成的设备编号以及密码。

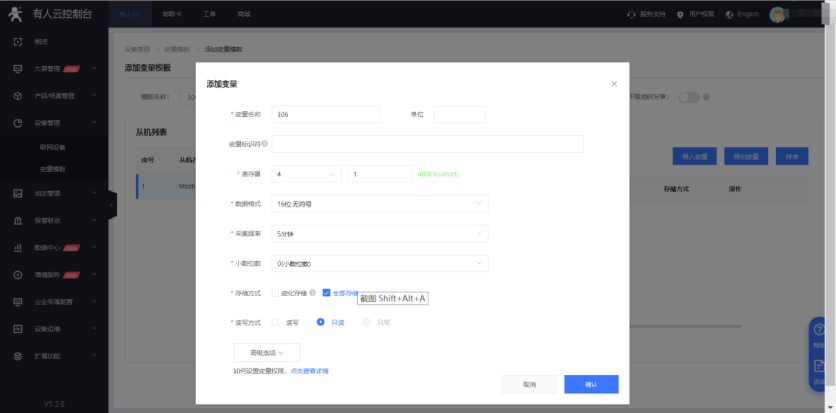

2、在创建的变量模板下，配置从机以及变量的信息。（根据串口终端设备参数进行相关配置，如有疑问，可咨询终端设备厂家）

四、USR-W600参数配置：

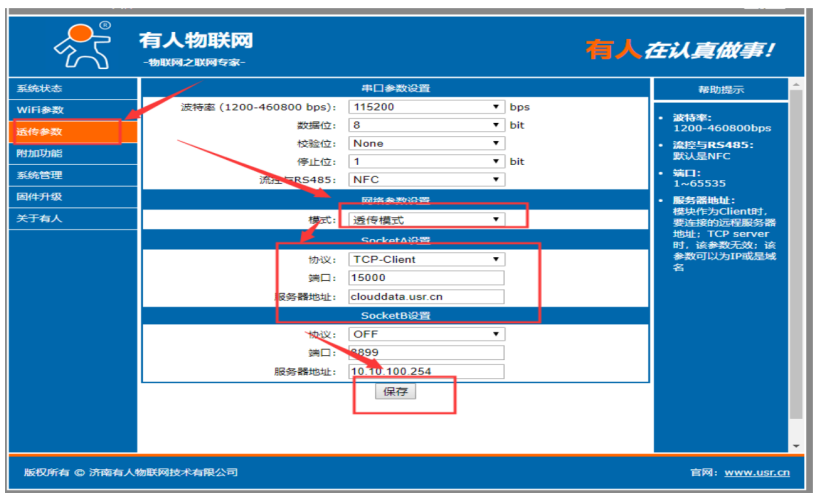

1、电脑链接w610的WiFi，在浏览器中输入设备默认的ip：10.10.100.254进入内置网页。内置网页的账号密码都是admin。进入透传参数，选择透传模式，SOCKET A设置协议为TCP client 服务器地址：clouddata.usr.cn端口15000点击保存

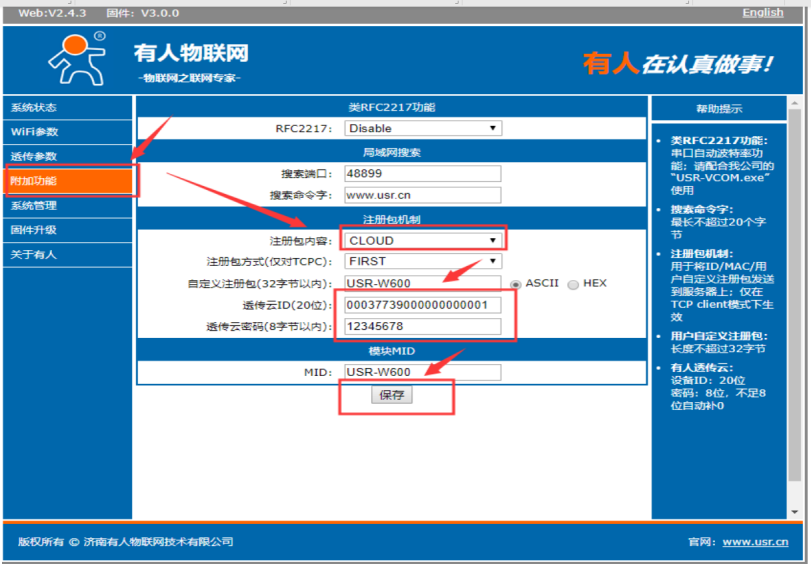

2、点击附加功能，在注册包机制界面设置注册包内容：cloud，填写有人云上添加设备后生成的设备id和密码，点击保存。

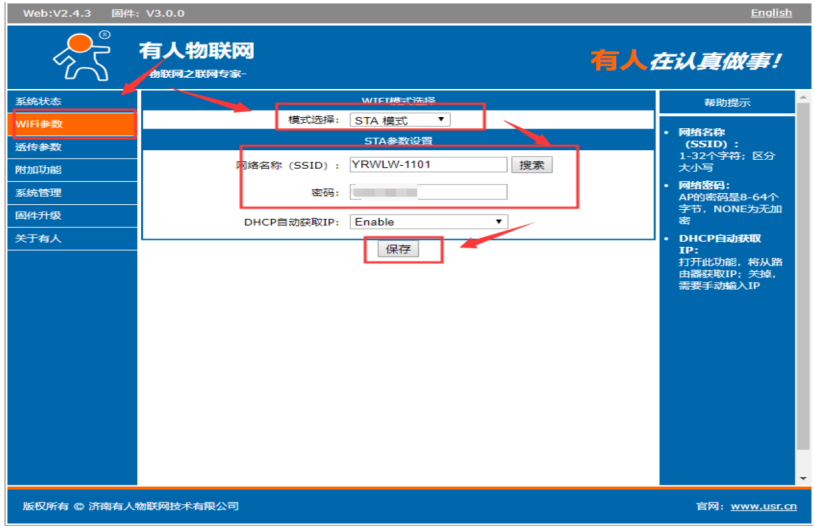

3、在wifi参数，进入以后选择模式选择模式选择为sta模式，搜索需要连接的路由器的wifi,并填写密码。电脑也连接同一个路由器的wifi点击保存。设置完所有的参数再重启设备。设好所有参数后，在有人云平台设备管理界面中可以看到设备在线。

五、模拟通讯

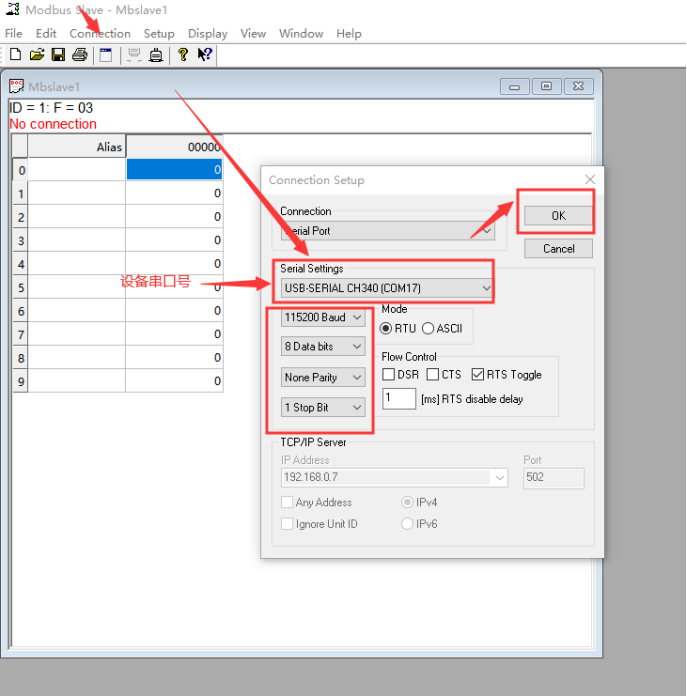

1、本次测试用modbus slave模拟，从机号1，功能码03，W600设置与之一致的串口参数，在对应的寄存器填写一个数值，本次测试数值写入33.

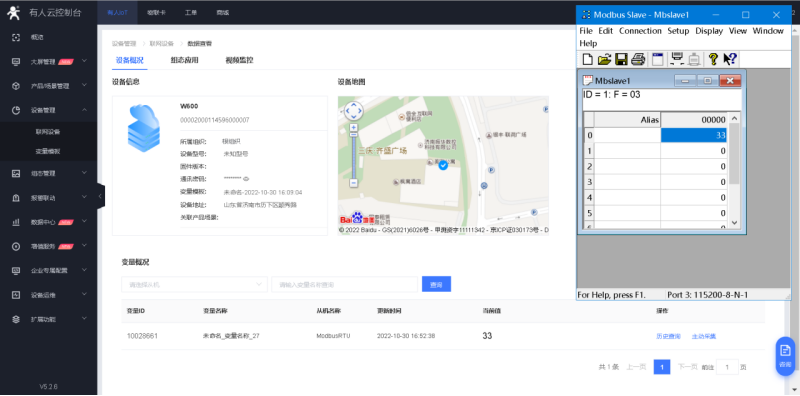

2、在云端上设备列表中，点击设备名称，出现变量概况，点击更多—主动采集，可监控终端数据。
