WiFi232低功耗系列模块加入路由器设置方法

2014-06-25

分享到:
{}

WiFi232-T -G2 、H模块请看第1-7步骤, WiFi232-S可以直接看第9步骤AT指令。

1:电脑搜索WiFi模块的网络,并连接上,查询电脑获取到的IP地址。



2:在浏览器输入IP10.10.100.254.用户名和密码都是admin。

3:设置模块为STA模式

3:设置STA要连接的路由器。点击搜索。搜索无线路由器。输入路由器的连接密码。

4:设置模块工作方式为TCP server。 端口8899.

5:重启模块。

6:使用WiFi232-setup软件,搜索WIFI 模块在路由器上获取到的IP地址。在路由器的路由客户端列表查询模块分配的IP。

在路由器的路由客户端列表查询模块分配的IP。

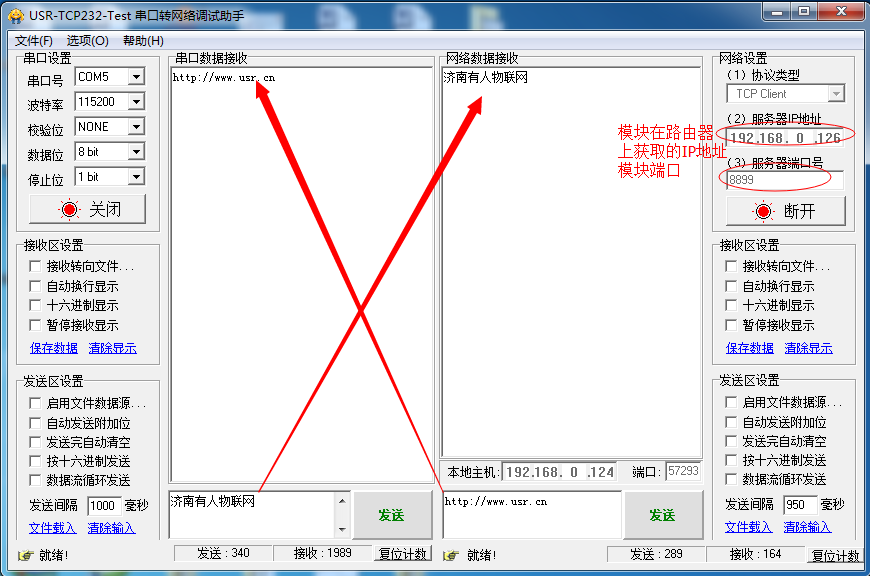

7:电脑连接到路由器上,然后根据搜索到的地址

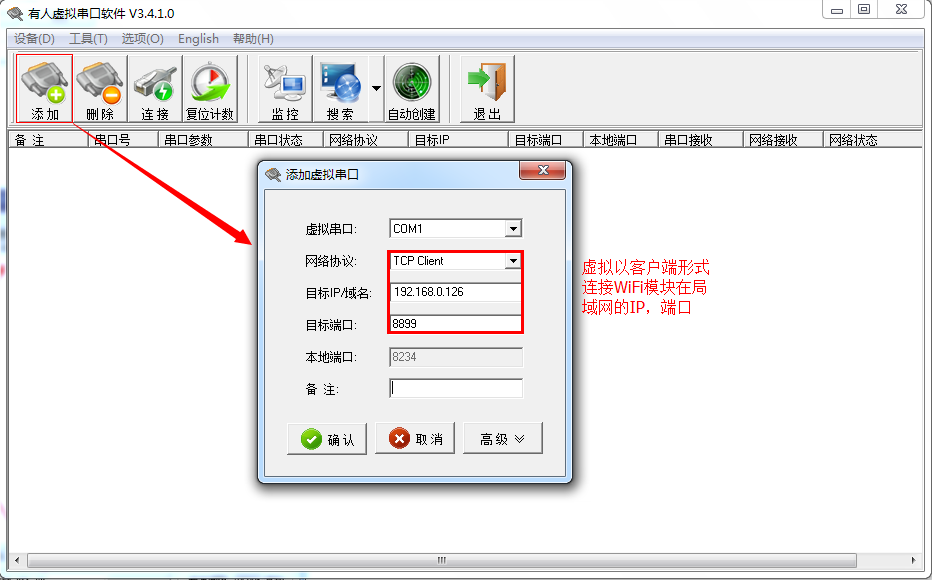

8:使用虚拟串口软件通信,主要是为例配合用户串口设备串口软件通信。

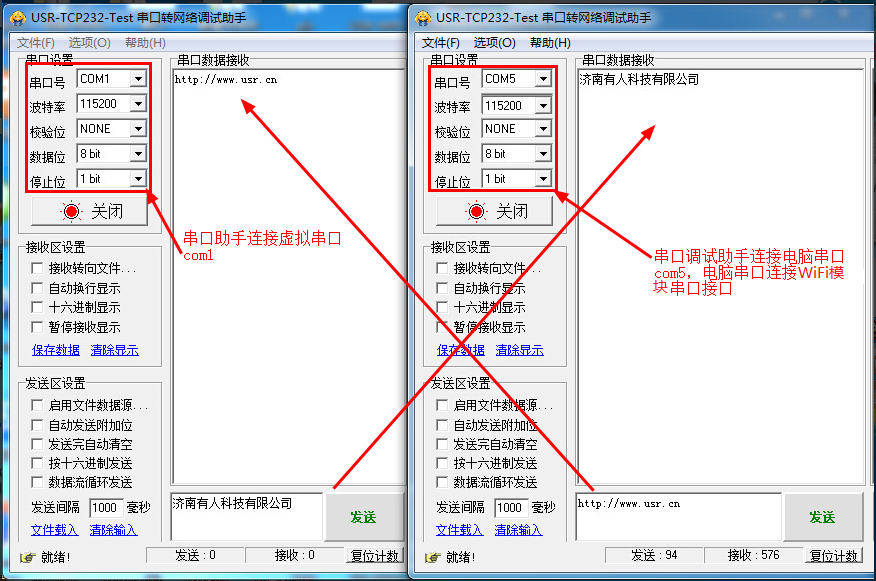

打开两个串口调试助手窗口。

第一个窗口连接com5,第二个窗口连接虚拟串口com1.

com5的数据传输到com1,连接虚拟串口com1是串口软件我们使用串口调试助手测试,用户可以使用户自己设备的串口类型软件连接com1.

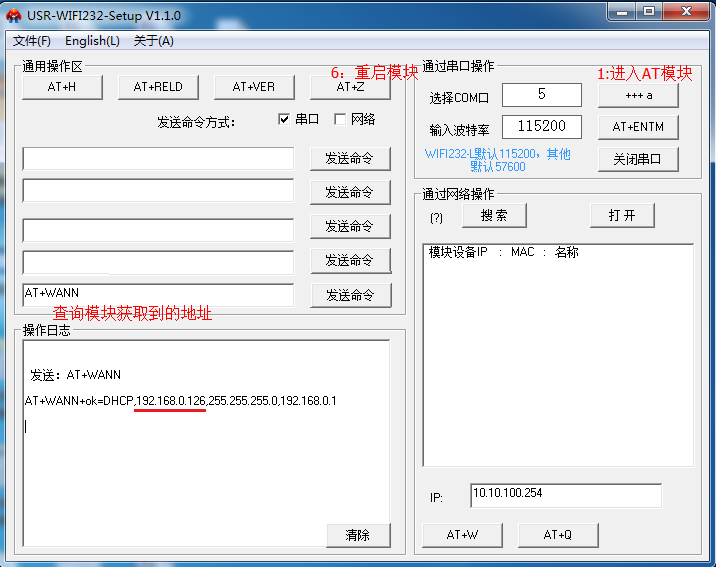

9:使用AT指令设置模块加入路由器的步骤详解:使用AT+WANN可以查询到模块获取到的IP地址。通信地址就使用这个IP,该指令要在模块设置以上指令重启之后,再去使用这个指令才能生效。

使用AT+WANN可以查询到无线路由给模块分配到的IP地址。通信地址就使用这个IP通信。以上网络调试助手和虚拟串口软件通信的IP都是以此IP为准。
