USR-G785基本测试案例(+VERV1.4.03.000000.0000)

2020-01-14

分享到:
{}

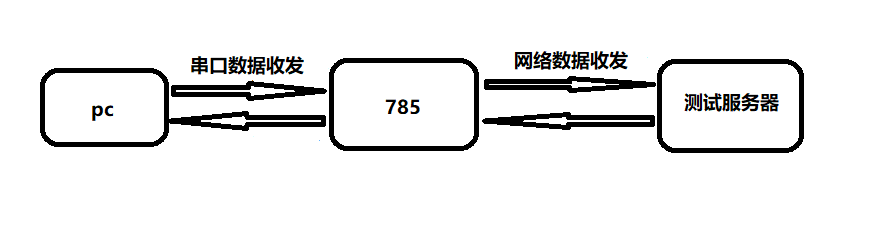

网络拓扑图如下:

1. 需要下载的软件和说明书

说明书:http://www.usr.cn/Down/USR-G785_V1.0.6.pdf

设置软件:http://www.usr.cn/Download/571.html

软件设计手册:http://www.usr.cn/Down/USR-G785-software-V1.0.6.pdf

2. 测试

 1> 硬件连接

A.装上天线

B.安装sim

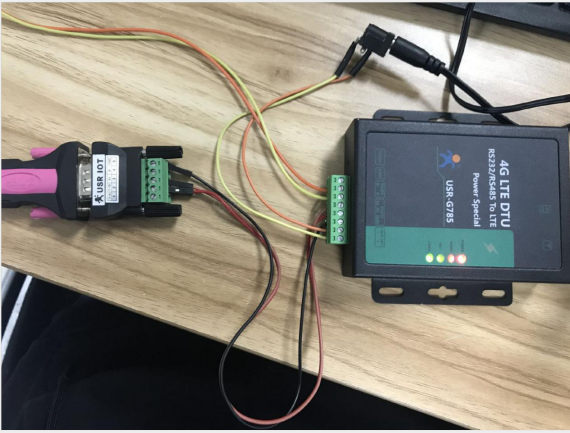

C.USB232串口线将USR-G785接在电脑上上。

如图1所示。

注意:因为USR-G785的串口是端子接口的,232的九针或者九孔的串口线需要通过导线转接一下

    出厂默认参数下,RS232是命令和通讯口,RS485无法使用,因此默认状态下只能使用RS232进行配置以及通信。

POWER:亮说明上电成功

WORK 闪烁说明固件成功启动

NET    亮说明连上了运营商的网络

LINK 亮说明连上了设置好的服务器了

2>电脑端设置

A.打开设置软件,选择正确的COM口、波特率等参数,并点击打开串口,如下图所示。

注意:COM口可在“我的电脑”->“管理”->“设备管理器”->“端口”中查询。

      模块出厂默认的波特率是115200,数据位8,停止位1,校验位NONE

配置过程中有两个参数区需要特别注意。

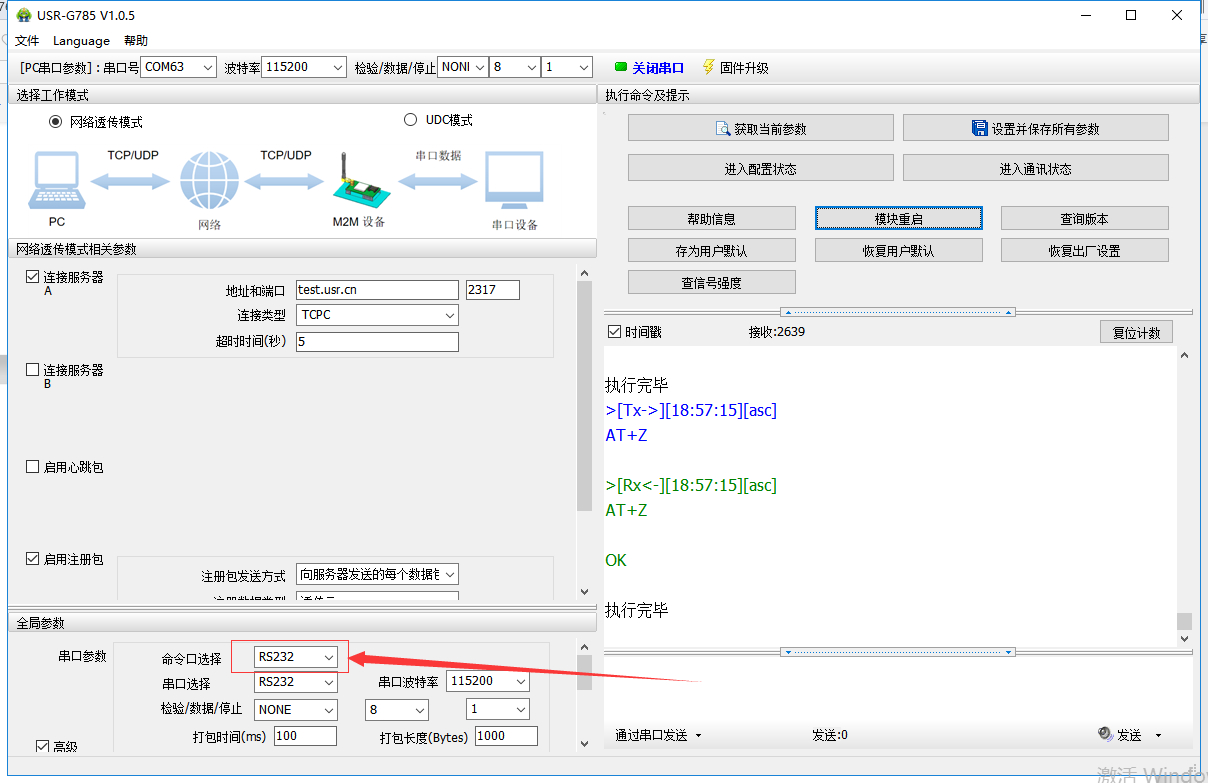

1>命令选择口,该口用来切换串口。若在以后需要使用485口的话,则该处选择成RS485,若在以后需要使用232口的话,则该处选择成RS232

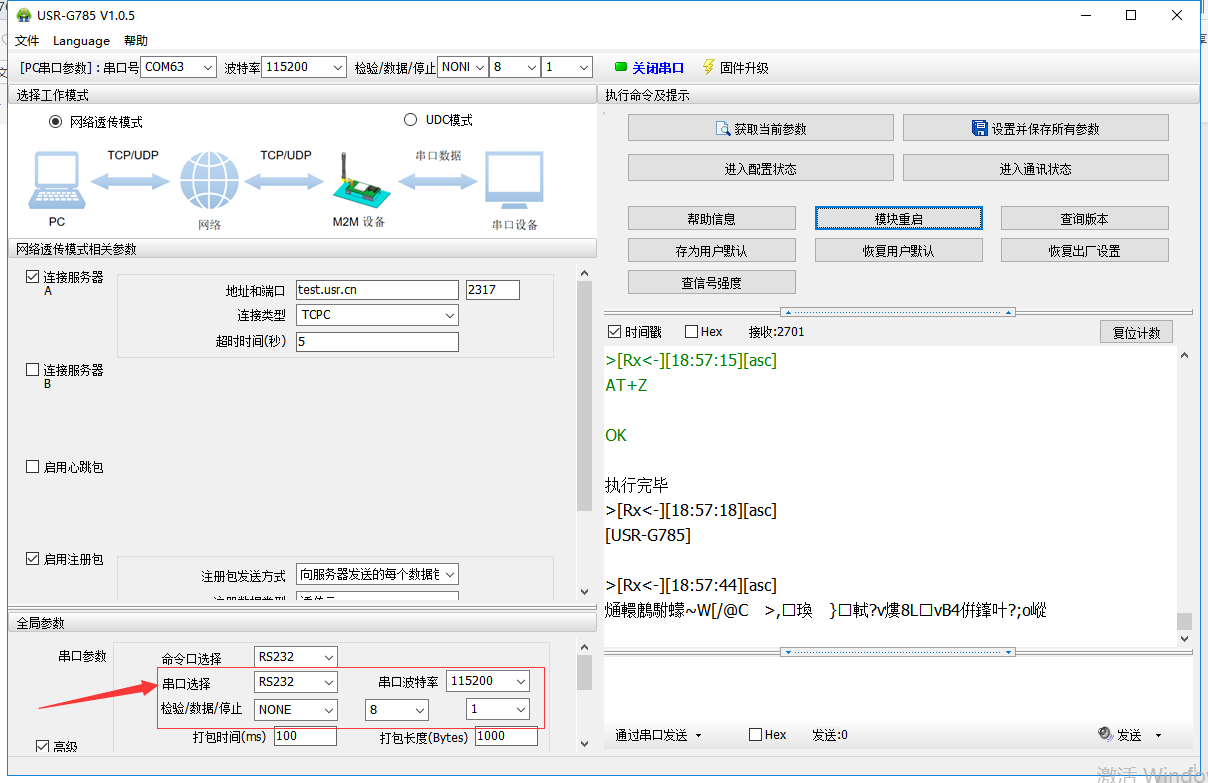

2>串口选择,是用来选择该次配置要配置232的串口参数还是485的串口参数。若将串口选择选择为RS232,则后面的串口波特率,校验/数据/停止等参数则是修改的232的串口参数。若将串口选择选择为RS485,则后面的串口波特率,校验/数据/停止等参数则是修改的485的串口参数。

需要注意的是命令口选择和串口选择是相互独立的。在命令口选择为485的同时,仍然可以调节串口选择用于配置232的串口参数,尽管这样配置之后232是无法使用的。

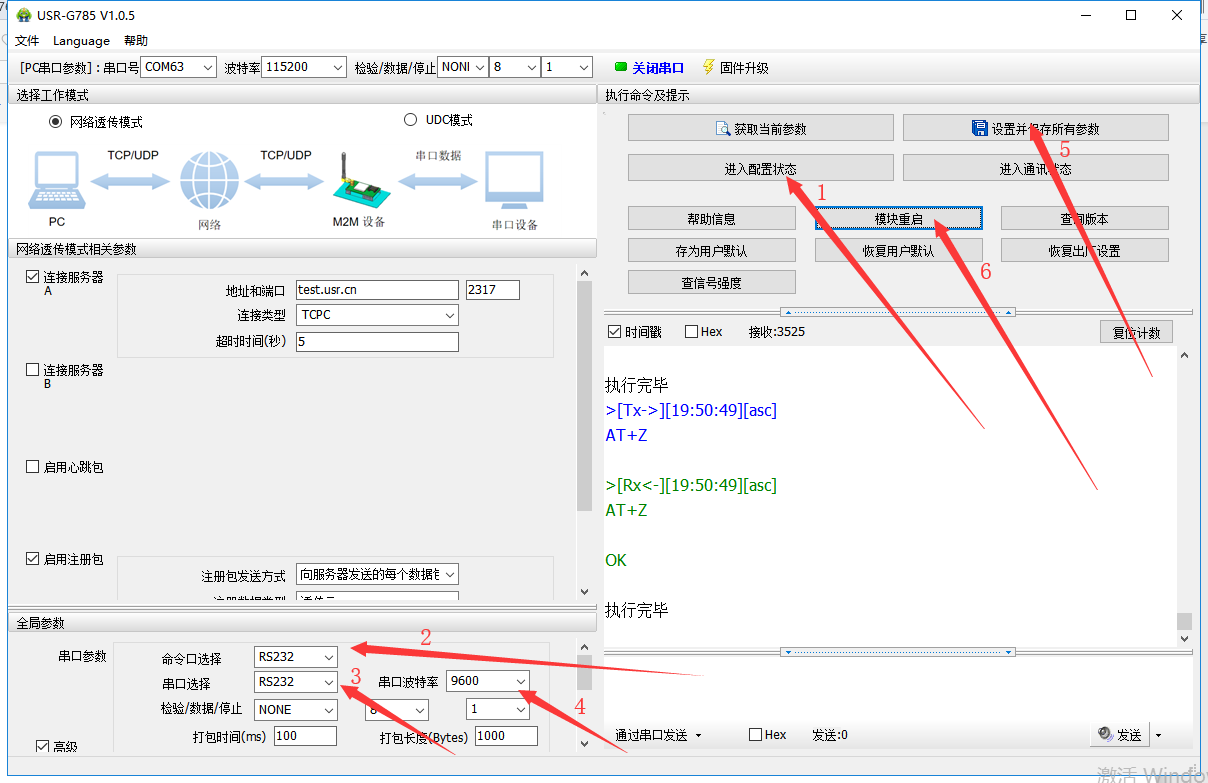

举例:使用785232串口,将232串口修改为9600。整个过程如下:

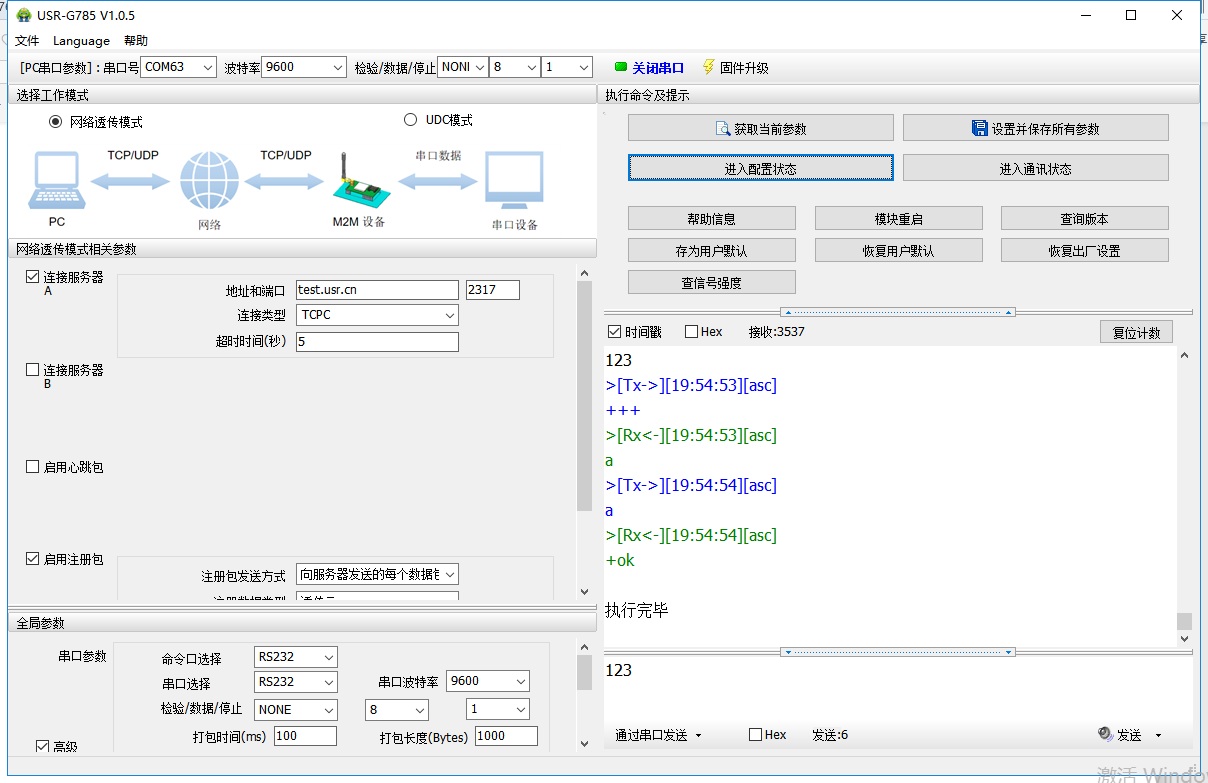

 重启设备之后,需要将电脑串口参数改成9600,并将串口关闭再重新打开。之后使用232串口9600波特率可以正常进行通信和配置。
