C322-WiFi模块设置WEBsocket通信测试

2020-01-16

分享到:
{}

1、WEB Socket通信说明



     首先检查您的模块版本号,如果版本低于V2.1.10,则需要升级固件才能够支持此功能。

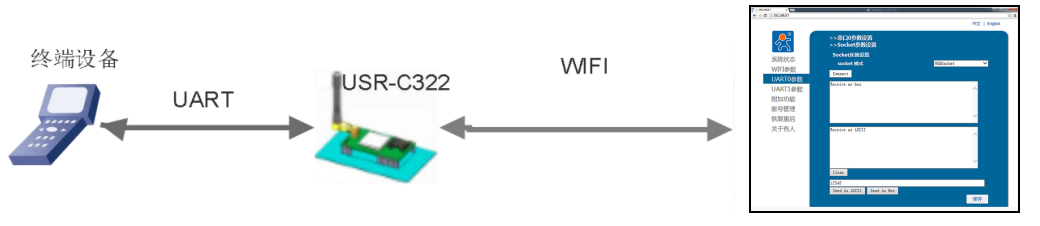

     USR-C322支持WEBsocket透传,模块作为webserver,端口8000。从串口到网页只支持Websocket ASCII码透传。最多支持4个client连接,当连接数超过4个后,模块自动关闭最先建立的socket连接。网页源码是公开的,用户可以自己修改网页实现自己的特殊网页需要,升级自定义网页请参考软件设计手册网页自定义功能描述模块只有UART0串口支持此模式。

2、测试

USR-WIFI232-Setup-AT指令设置软件http://www.usr.cn/Download/91.html

C322说明书:http://www.usr.cn/Download/215.html

C322软件设计手册:http://www.usr.cn/Download/308.html

WIFI模块C32系列自定义网页功能和工具http://www.usr.cn/Download/229.html

C322硬件设计手册:http://www.usr.cn/Download/309.html

1. 登录模块内置网页后,选择“UART0参数”,选择socket模式为“WEBSocket”,点击保存重启。

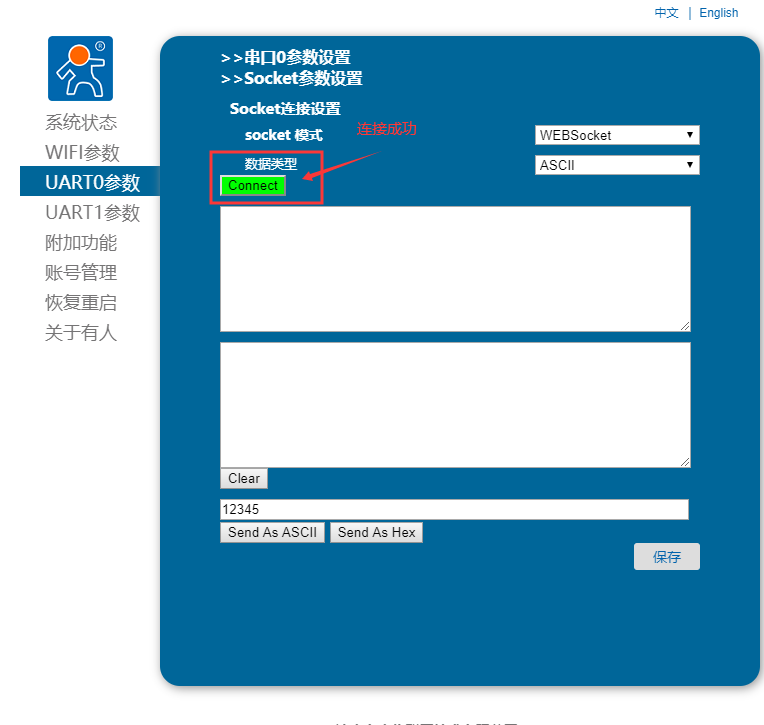

2. 重新登录网页,点击“Connect”,如果连接成功会显示图2消息。此时串口可以与网页进行数据透传,在发送框中输入数据,点击“Send As ASCII”,串口0会收到数据如图

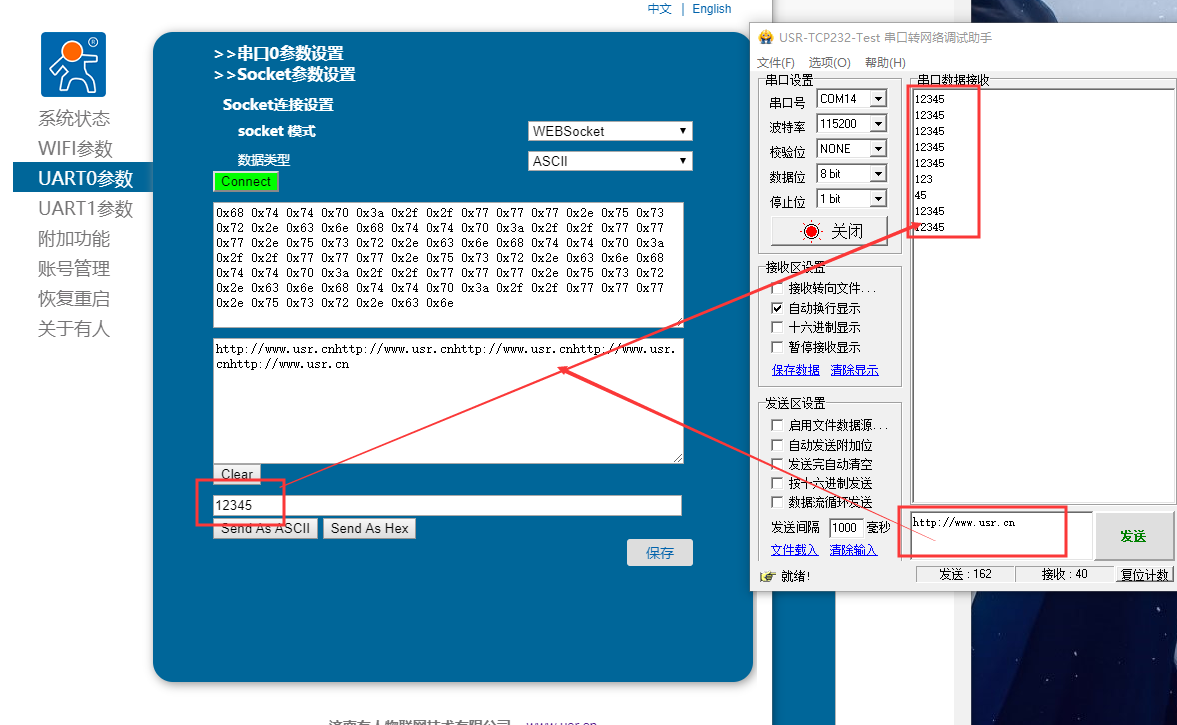

3. 从网页端发送数据到WiFi模块串口WiFi模块连接电脑串口

4. 从串口端发送数据到WiFi模块网页端
