USR-DR302 基本测试测试通信和使用方案
2020-01-17


一、实物接线

DR302网线直连电脑,串口线直连电脑



二、串口服务器302测试说明:

本测试是模块默认设置连接电脑测试通信


三、串口服务器302测试目的:

测试模块的通信是否正常。

要下载的软件

说明书:http://www.usr.cn/Down/USR-DR302_V1.0.1.pdf

软件设计手册:http://www.usr.cn/Down/USR-DR302_software_V1.0.1.pdf

设置软件:http://www.usr.cn/Download/257.html

测试软件:http://www.usr.cn/Download/27.html

虚拟串口软件:http://www.usr.cn/Download/31.html

、设备默认参数

项目

内容

用户名

admin

密码

admin

IP地址

192.168.0.7

子网掩码

255.255.255.0

默认网关

192.168.0.1

默认的工作模式

TCP Client

默认目标端口

8234

默认本地端口

0

默认目标IP

192.168.0.201

串口波特率

115200

串口参数

None/8/1

、测试

1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。



2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

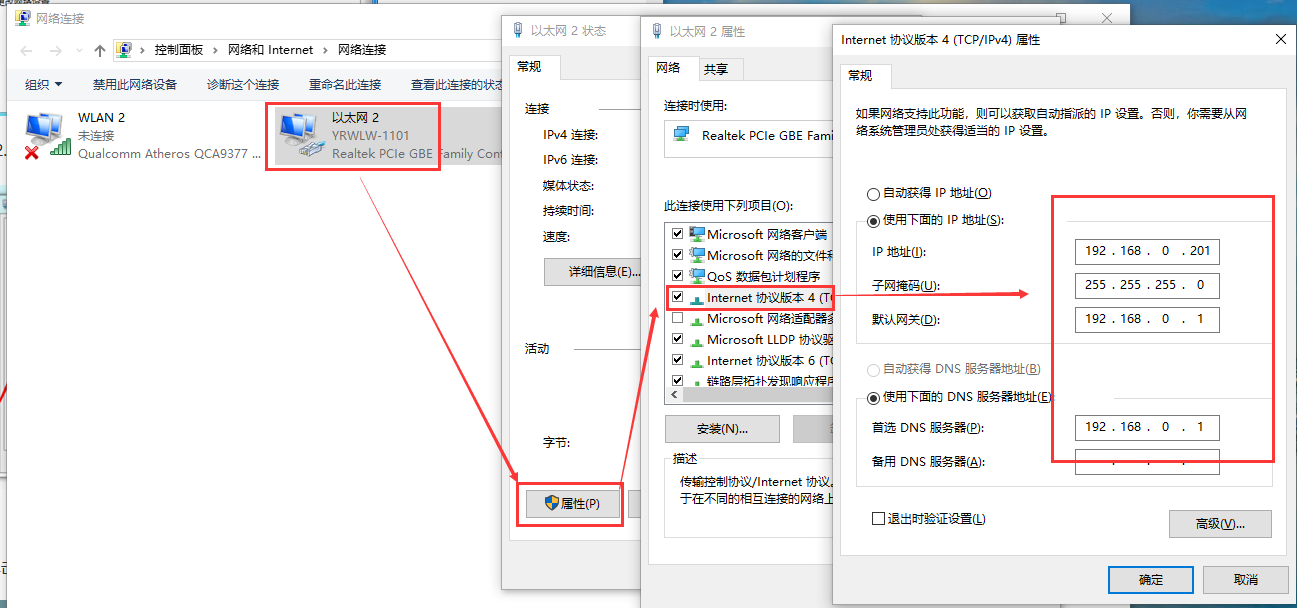

3、给电脑设置静态IP,设置成302默认连接的IP:192.168.0.201

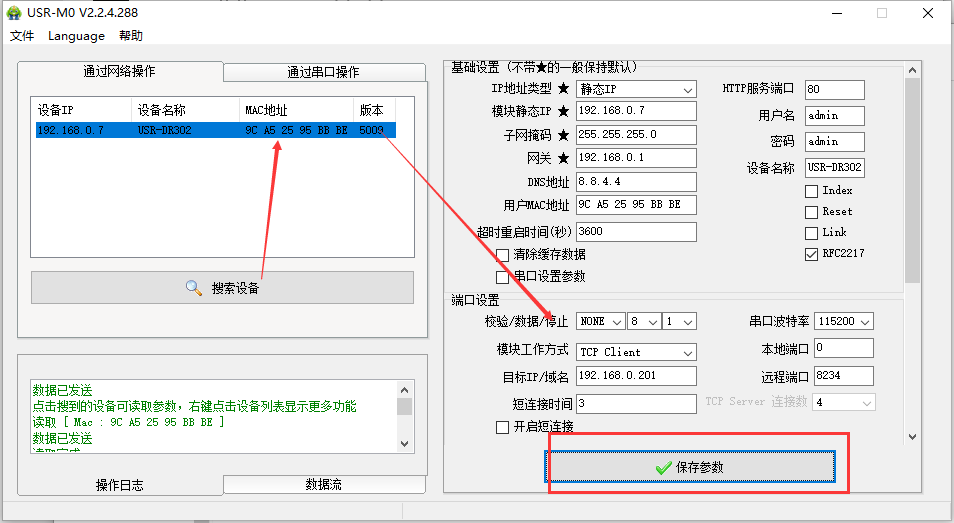

4、打开设置软件

点击“搜索设备”当搜索列表中出现301的设备后,单击搜索到的设备,查看其配置信息(下图为默认配置信息)。

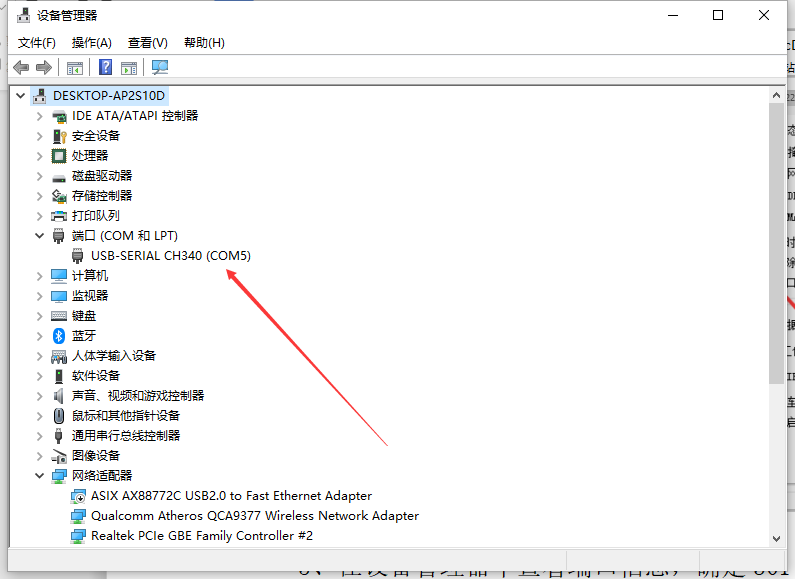

5、在设备管理器中查看端口信息,确定301串口使用的串口号,如下图所示电脑端口号为COM5

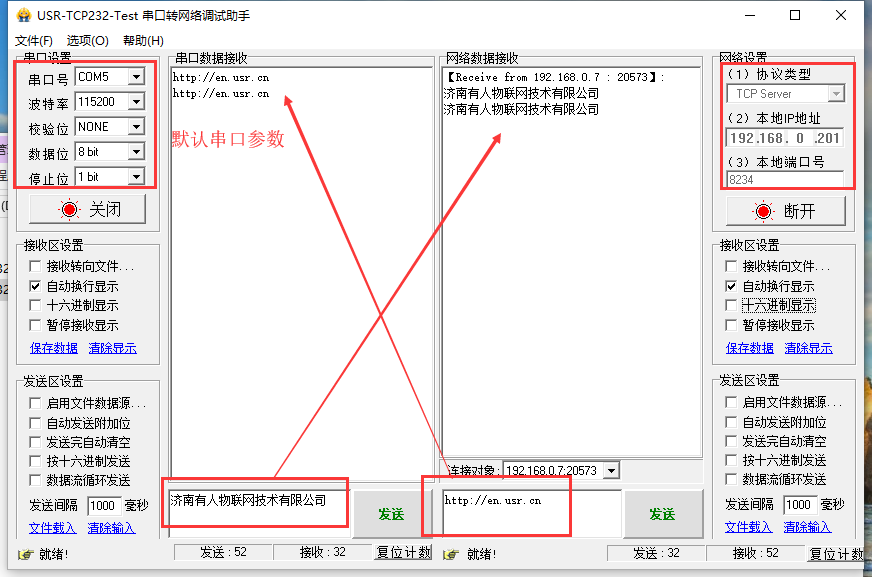

6、打开USR_TCP232_TEST软件

将软件串口设置中的串口号配置为COM4。由于设备默认协议类型为TCP Client,所以电脑端连接设备需要设置为TCP server。服务器IP设置为电脑IP:192.168.0.201端口号设置为301默认参数中的“连接目标端口”:8234

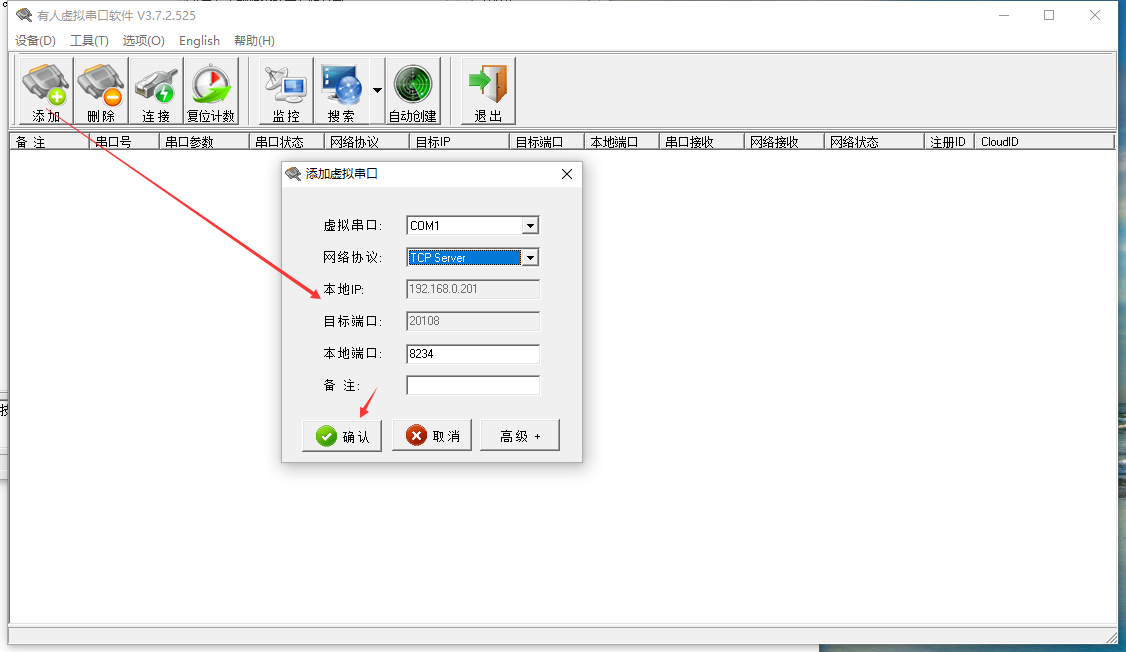

7、如何使用虚拟串口软件

打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述301设备采用TCP Client协议,所以此处网络协议设置为TCP Server。目标IP和目标端口设置为301IP和端口。然后点击“确定”,建立虚拟串口COM1。

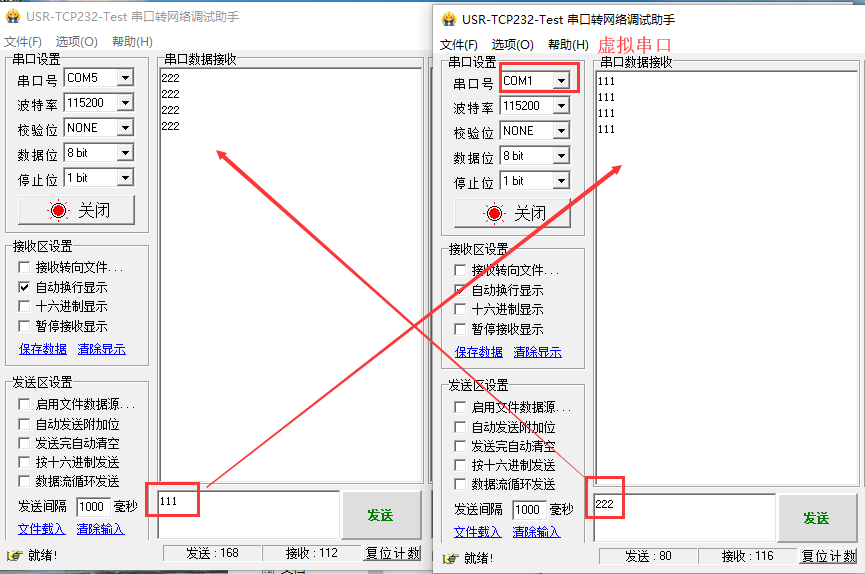

8、打开两个USR_TCP232_Test软件,一个连接COM4,一个连接虚拟串口COM1,实现两个串口直接数据互发。
