USR-C215连接有人云组态通信配置案例

2020-02-12

分享到:
{}

C215软件设计手册:http://www.usr.cn/Down/USR-C215-software-V1.8.0.pdf

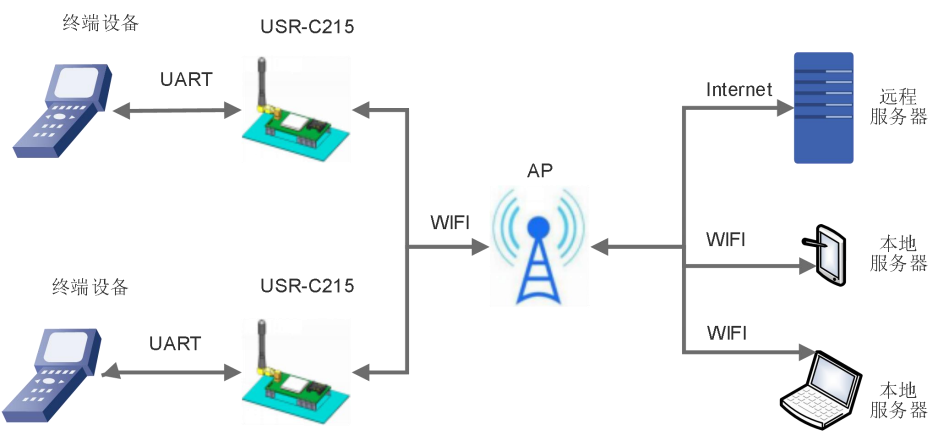

本案例基于STA模式的无线网络配置:





本案例测试说明:用modbus slave软件模拟modbus rtu协议的串口设备;

数据流向:modbus slave软件----C215-----有人云(组态显示)

客户实际应用:modbus rtu设备---C215---有人云(组态显示)



具体步骤如下:

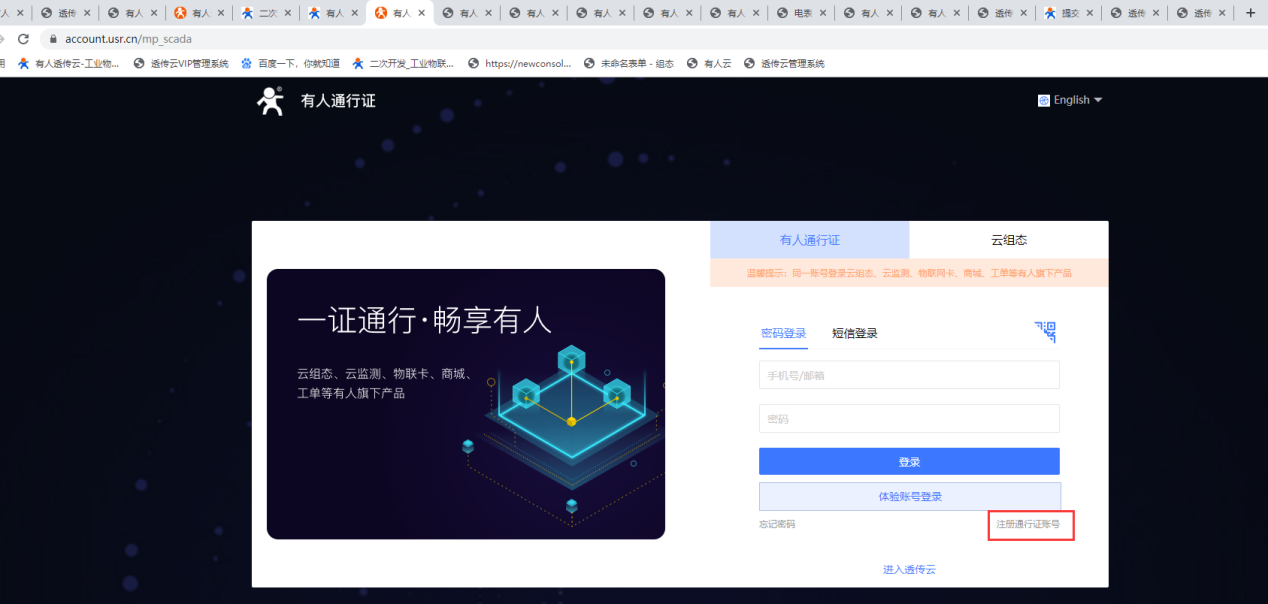

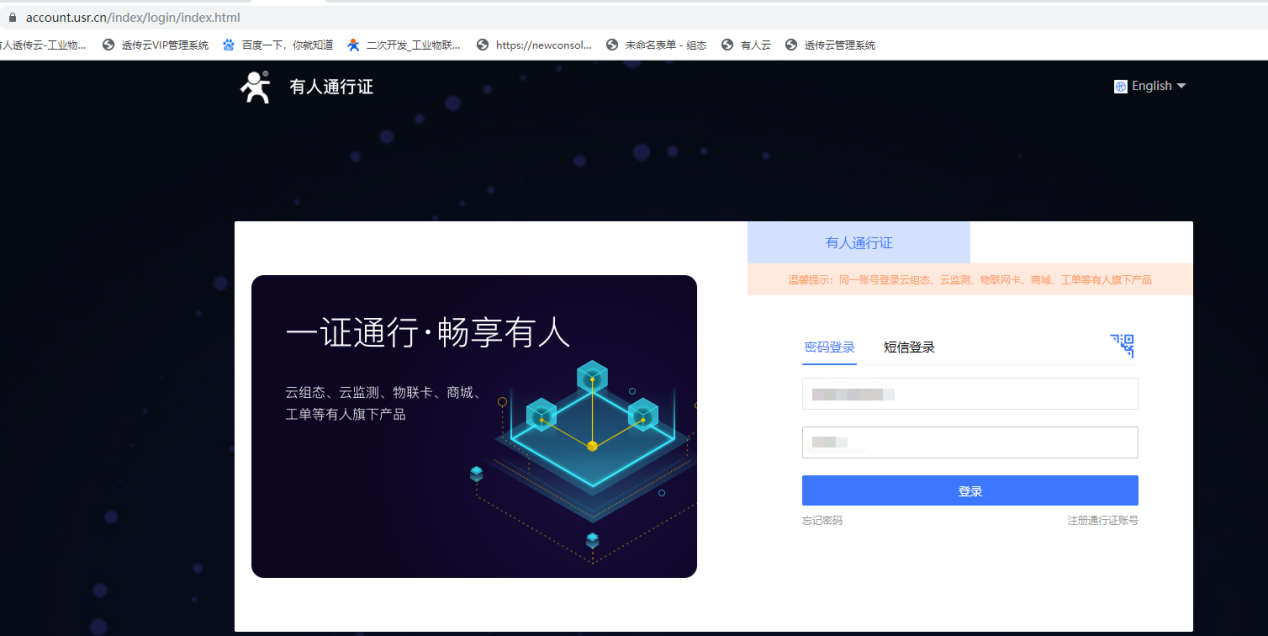

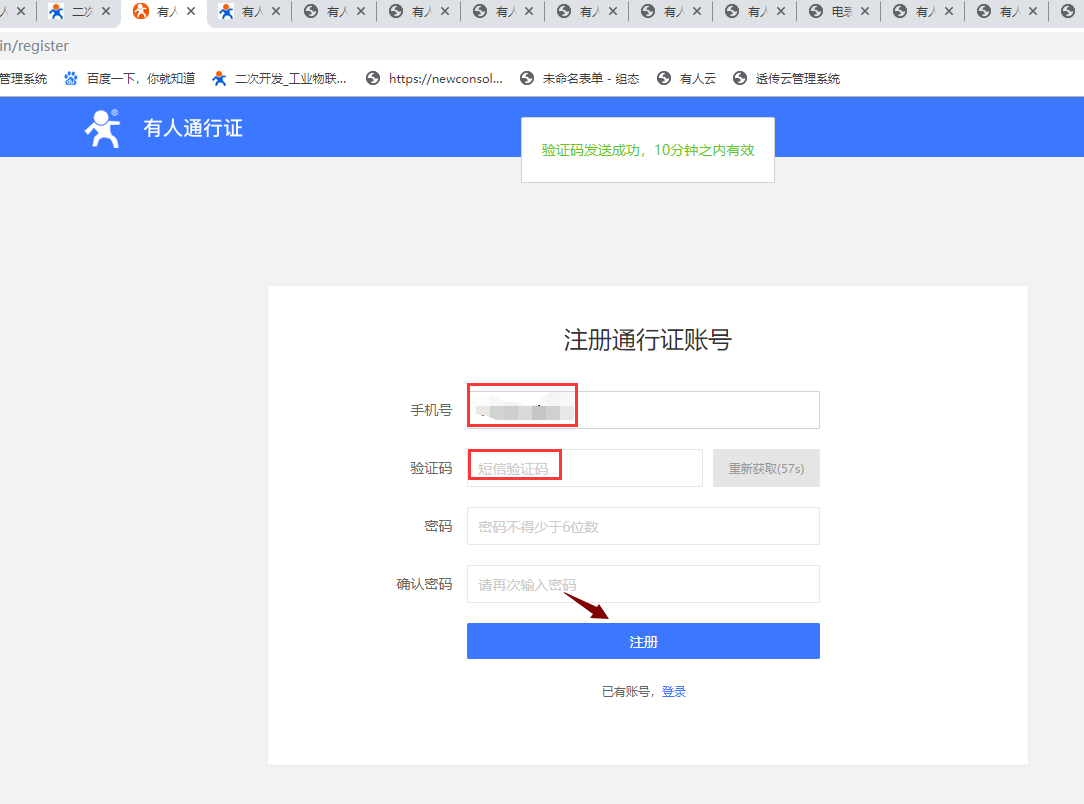

1、登录有人云(如果没有账号先申请通信证,



2、目前只能通过手机号来注册通行证账户



3、注册完此,由此进入有人云界面



4、可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测,和商城;

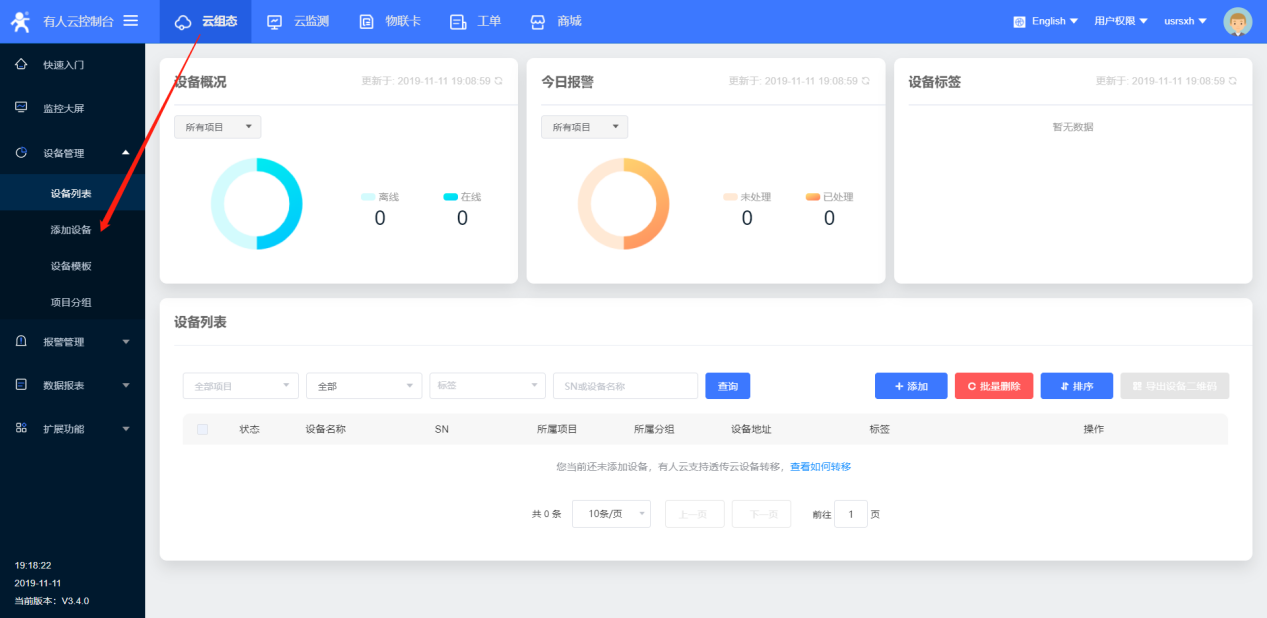

5、本次案例是C215连有人云进行数据显示,可以进入云组态,选择添加设备;

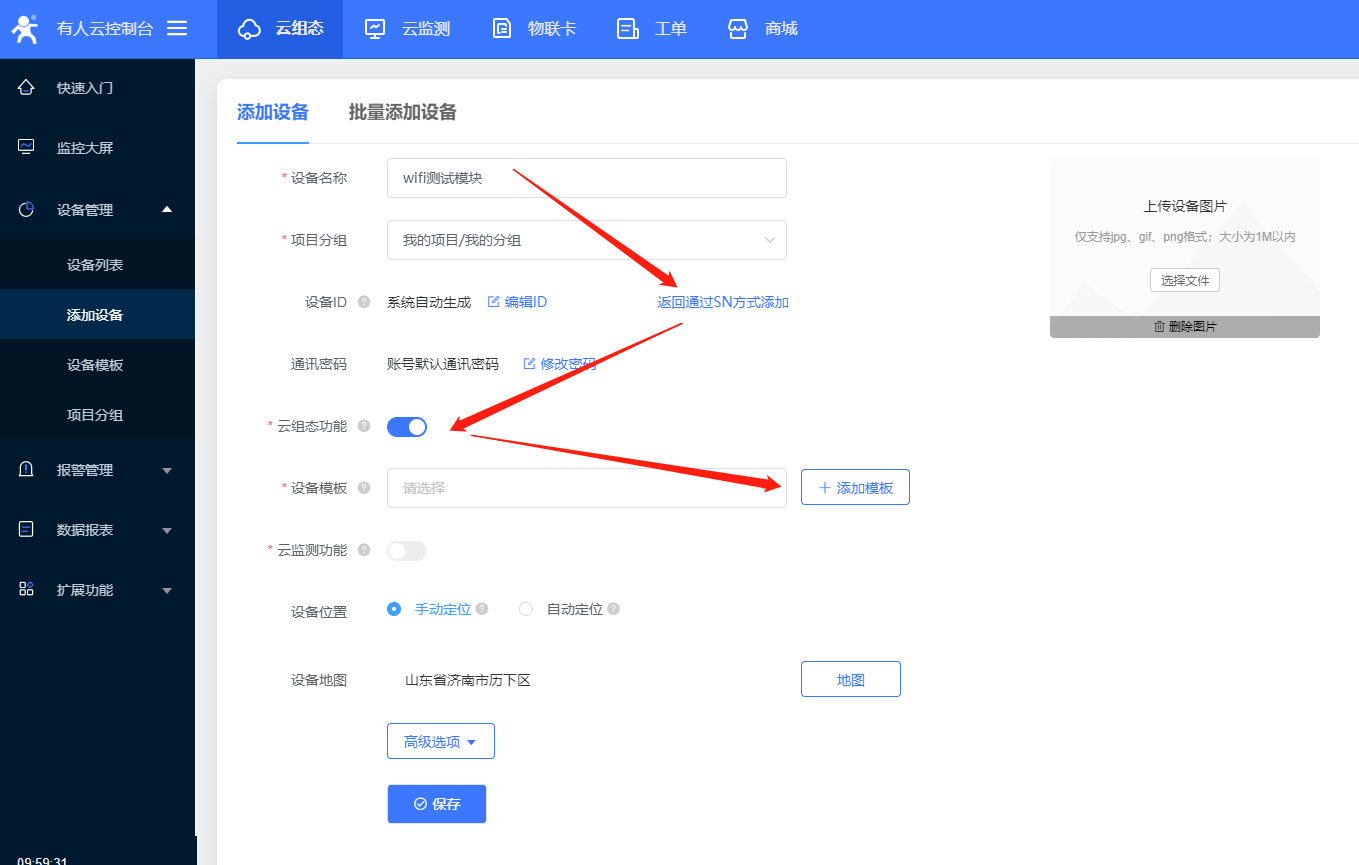

6、设置设备名称,和项目分组,C215目前只能使用ID方式添加设备id;设备id和密码设置默认就可以,选择云组态,添加数据模板;

注意:

1>设备ID可系统自动生成,也可以手动设置,默认ID20位,手动设置只可自定义后8位,前12位自动生成;

2>通信密码可系统自动生成,也可以自定义。



7、模板更改名称,选择modbus rtu协议,点击保存

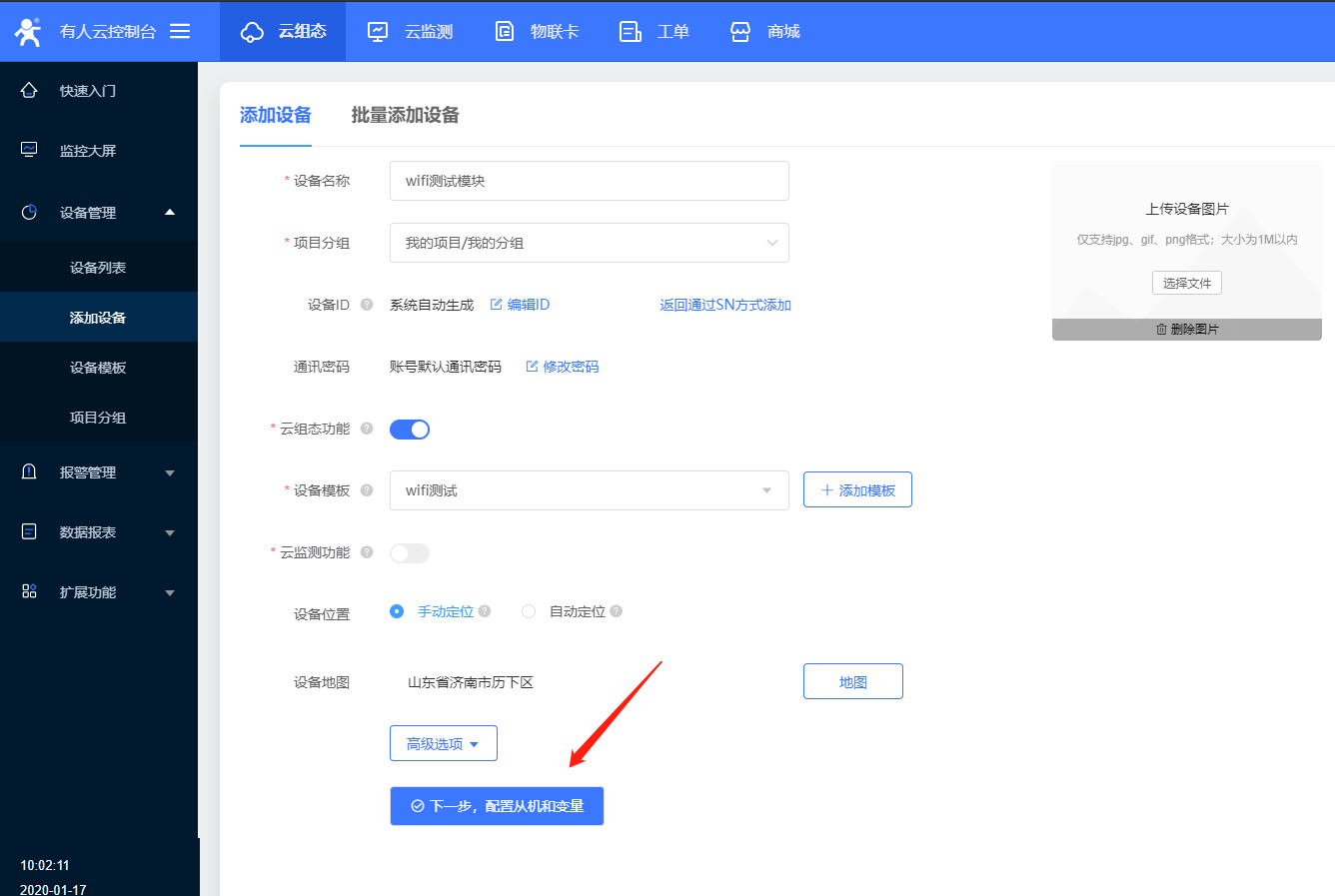

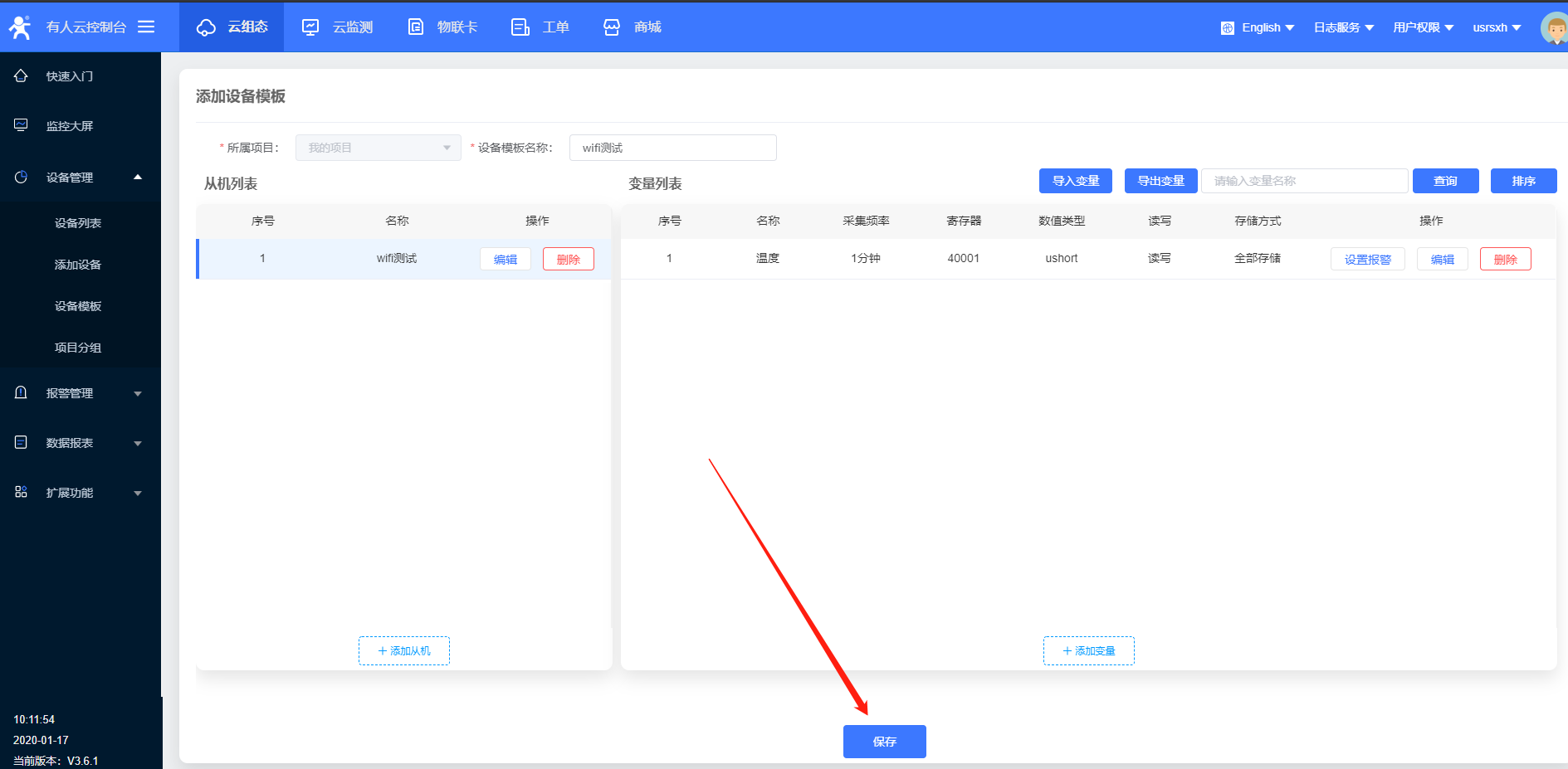

8、点击下一步配置从机和变量

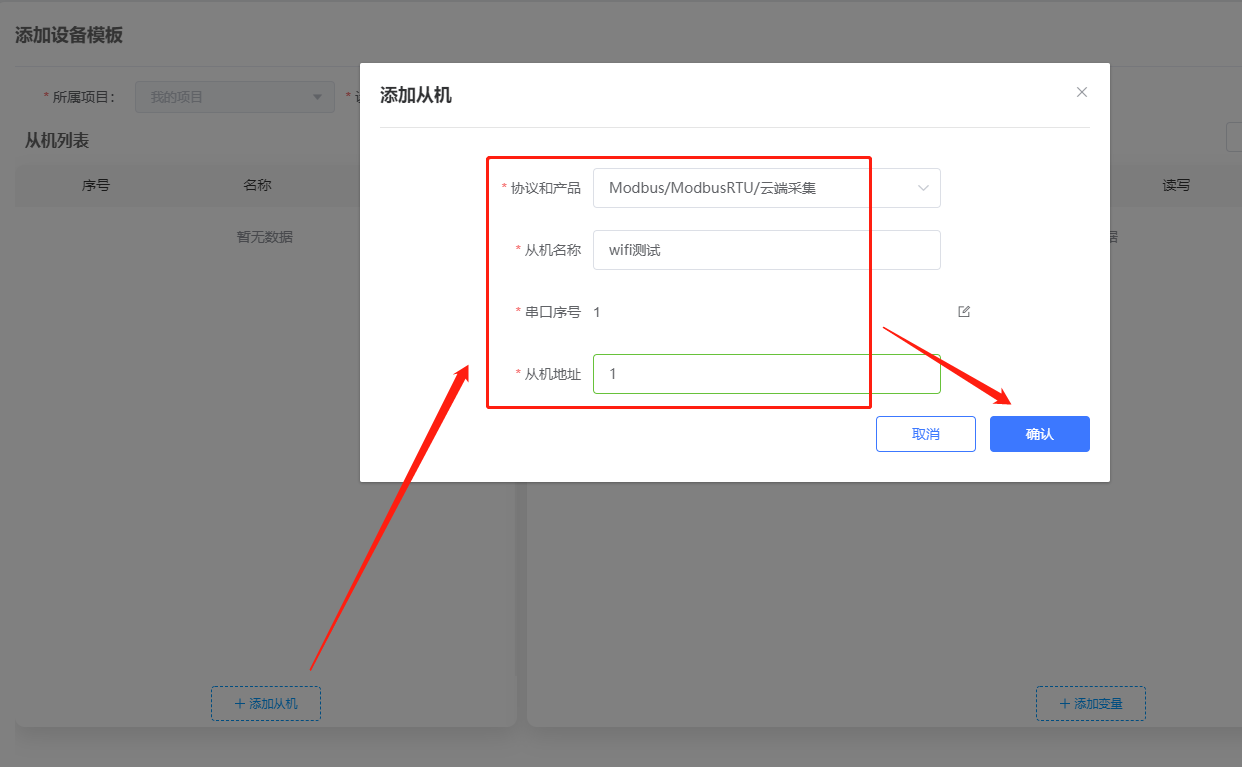

9、设置从机名称,从机地址是接在C215的串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家)

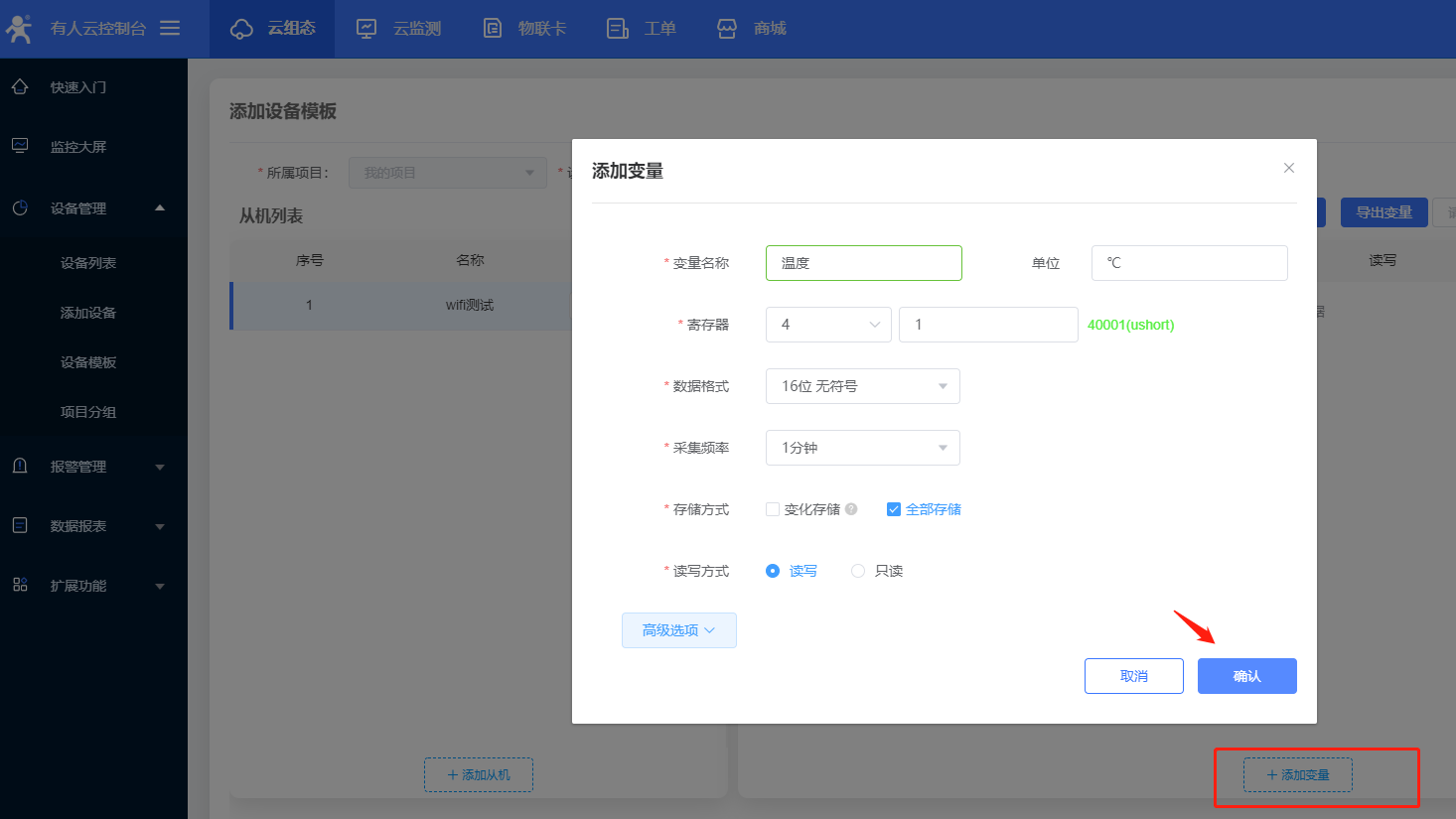

10、设置数据节点的名称,寄存器地址,数据格式,采集频率(最低只能是一分钟,);

寄存器地址填写规则:

格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

如:

功能码03H或06H,起始地址0000H,则填:40001;

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

所以组态地址就是40001;

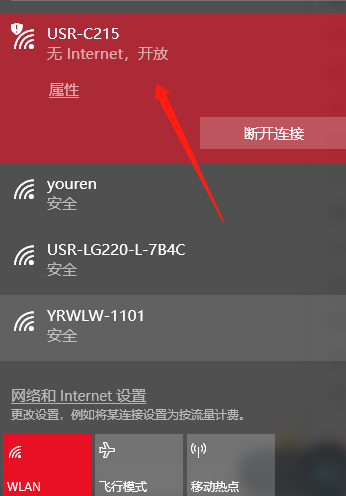

11、下面设置C215,电脑连接C215WiFi

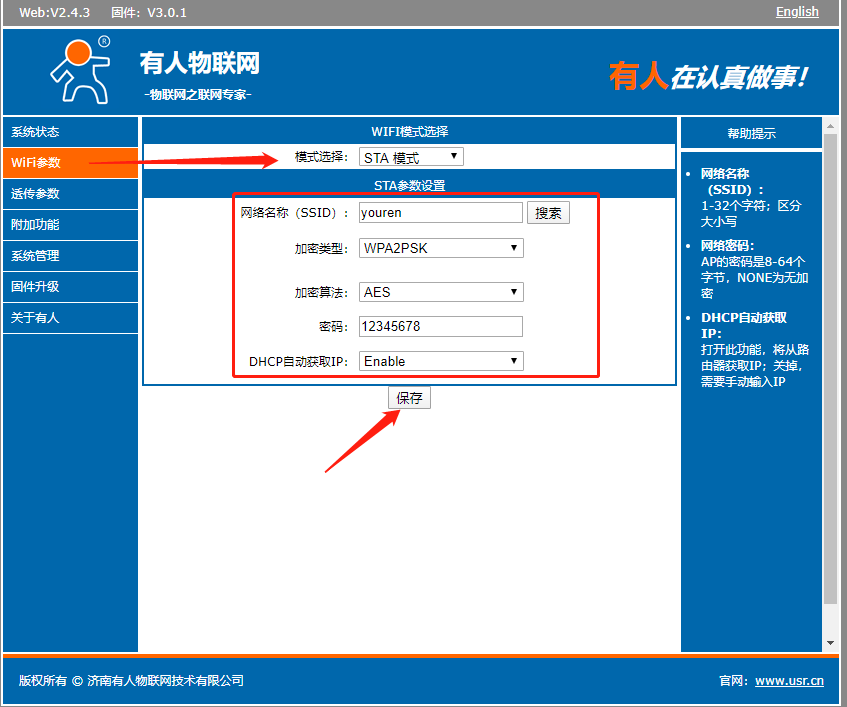

12、内置网页的账号和密码都是admin,进入以后选择模式选择模式选择为sta模式,设置要连接的wifi名称、加密类型、算法、密码,点击保存;(先不要重启,等设置完所有的参数再重启设备)

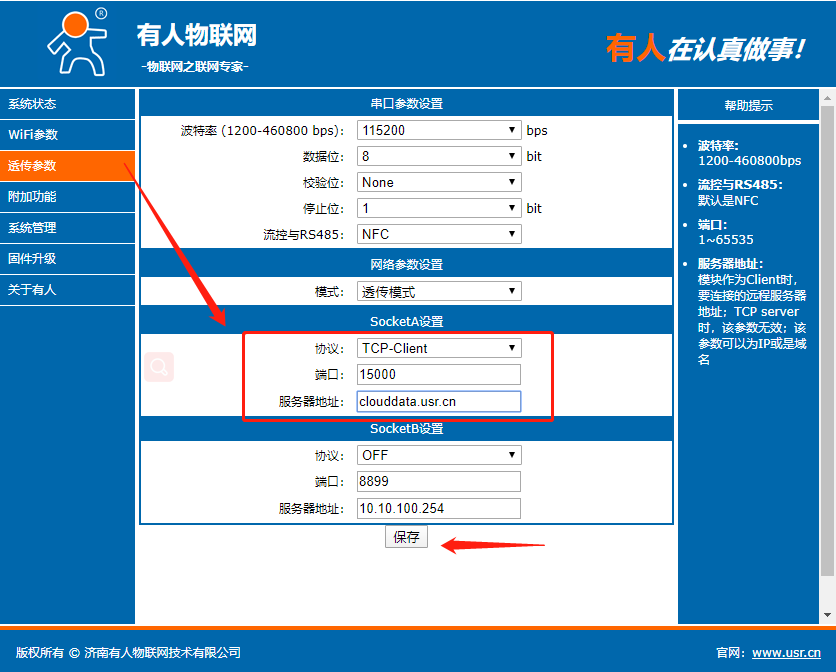

13、进入到“透传参数”,串口参数设置为和您终端设备的串口参数一致。网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000,设置完点击保存;

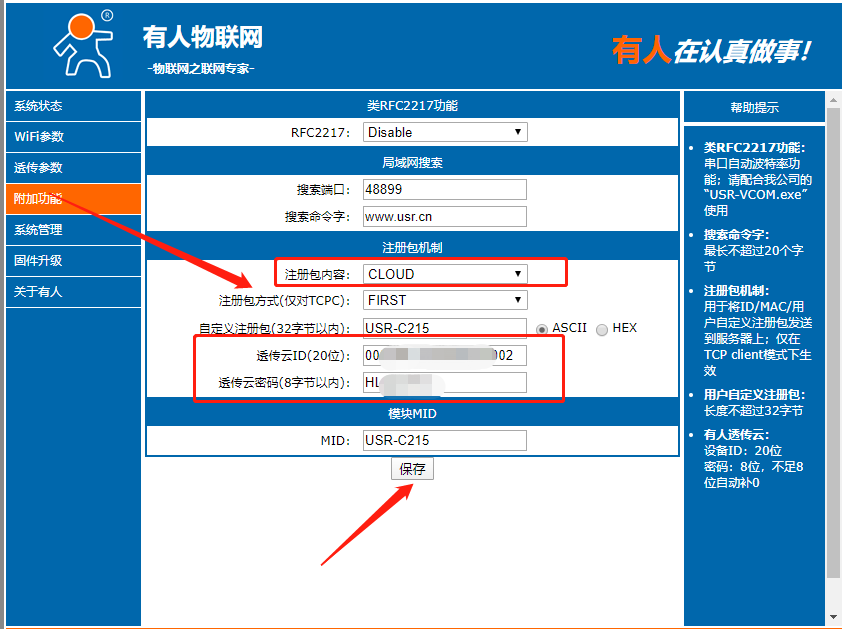

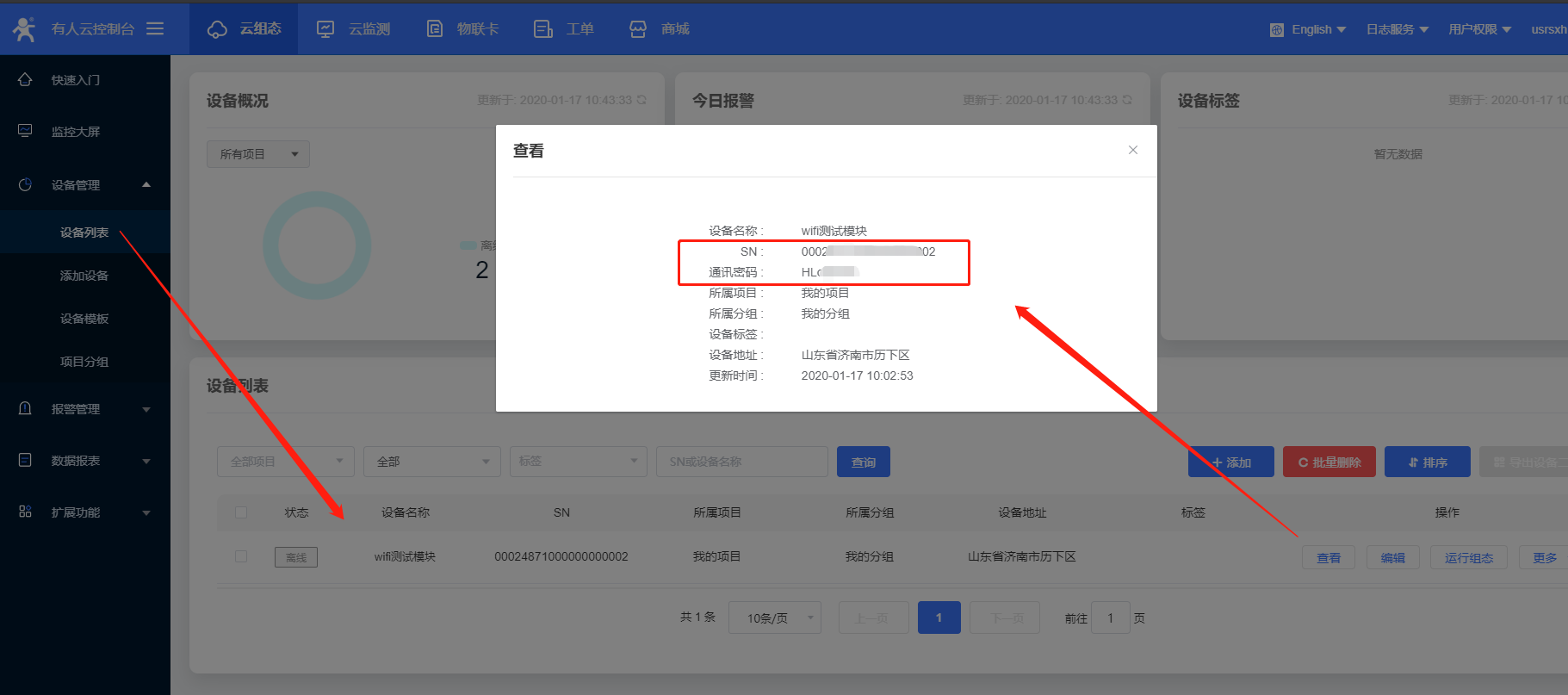

14、进入附加功能,注册包选择透传云,填上透传云上新建立的设备id,和密码(如下图所示),点击保存

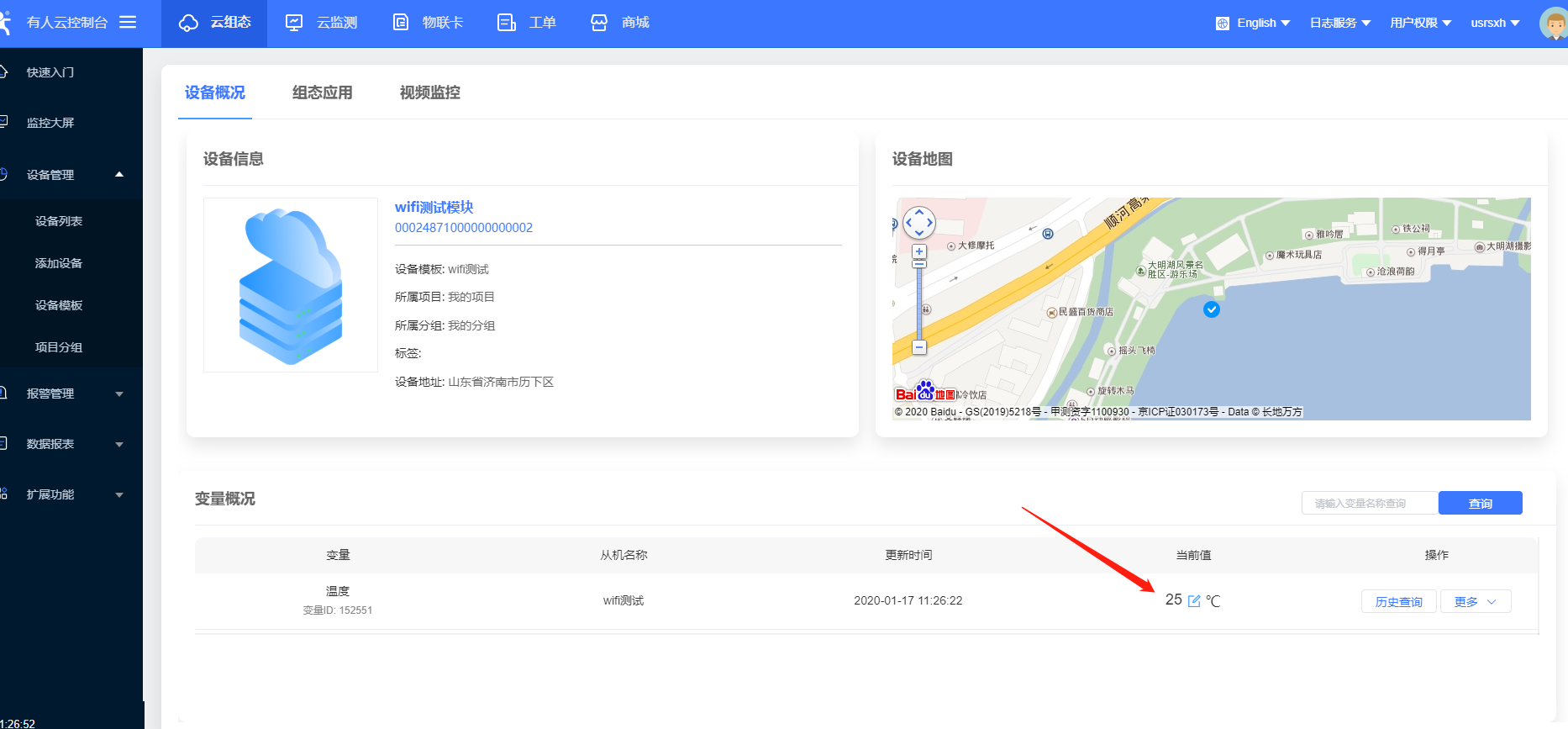

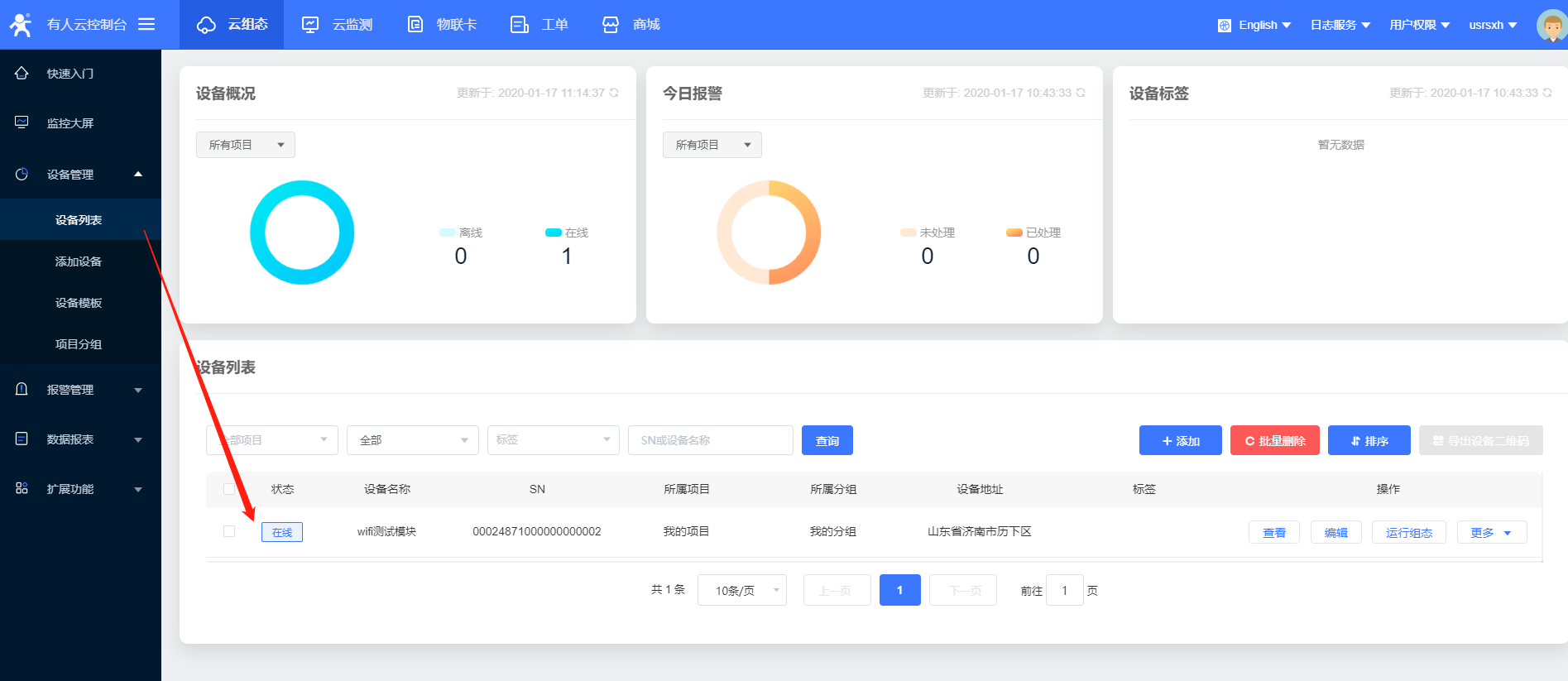

15、设置完所有的参数要重启设备,稍等一会,在有人云界面,您会看到设备已经上线

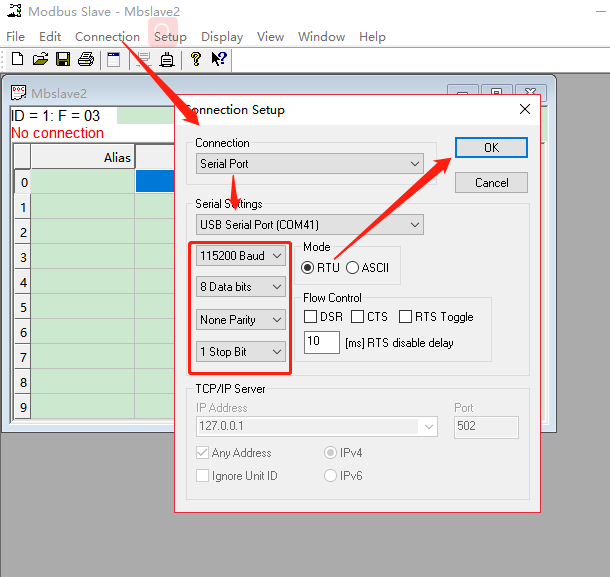

16、打开modbus软件,点击连接选择串口com41C215的串口用usb232接到电脑上的串口参数要和C215一致。

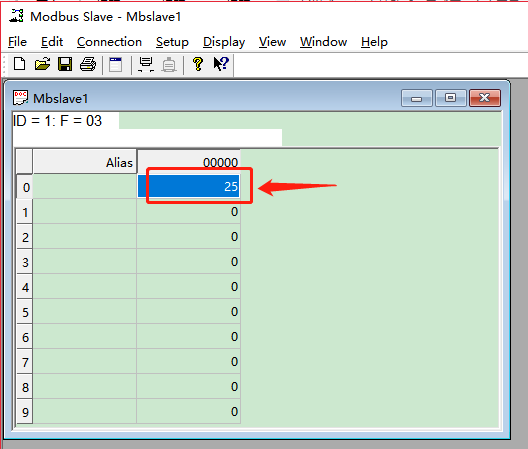

17、透传云可以看到216上报的数据,数据采集频率前面第10步配置的是1分钟,所以数据会1分钟采集一次,也可以点击更多 - 主动采集,直接采集数据。
