USR-N540连接有人云组态基本测试

2020-03-23

分享到:
{}

一、准备阶段

一台N540设备,一台可以正常联网的电脑,一条网线

N540软件设计手册:http://www.usr.cn/Down/USR-N540-software-V1.0.3.pdf

M4系列设置软件下载地址:http://www.usr.cn/Download/230.html

有人云登录网址:http://cloud.usr.cn/​​​

二、测试阶段

1. 登录有人云

没有账号的话先申请通信证,通过手机号来注册通行证账户





2. 注册完毕进入有人云界面

可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测,和商城;



3. 进入云组态,选择添加设备



4. 设置设备名称、项目分组,N540目前支持使用id方式添加设备





5. 点击下一步,若已有模板选择模板即可,若没有新建模板更改名称,选择modbus->modbus rtu->云端采集,点击保存



6. 点击确认添加后下一步配置从机和变量;设置从机名称,从机地址是接在N540设备串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家),这里我们用Modubs slave软件模拟从机。

(1)添加从机名称 地址



(2)添加变量



寄存器地址填写规则:

格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1

如:

功能码03H06H,起始地址0000H,则填:40001

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

所以组态地址就是40001

7. 点击保存可以看到设备已添加完成

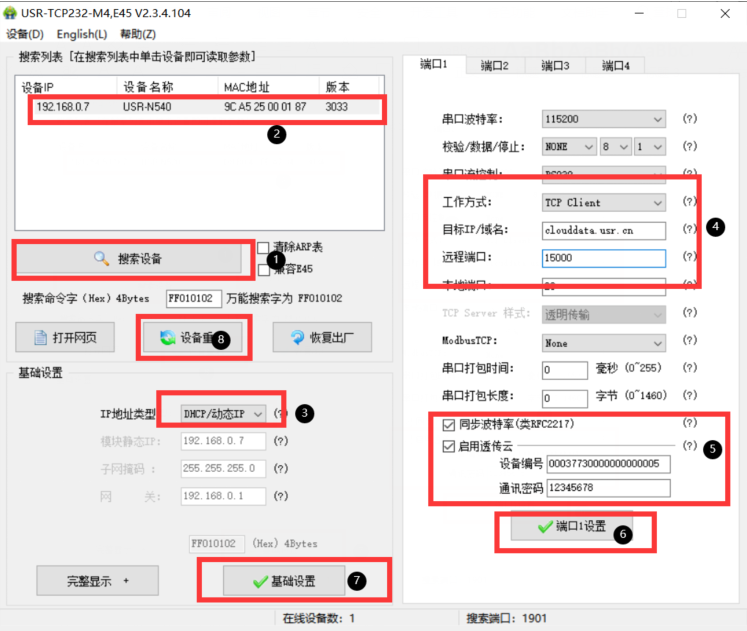

8. 设置N540参数,将网线与电脑直连,搜索设备,将ip改为动态,模块工作方式改为client,目标地址为有人云地址clouddata.usr.cn,端口为15000

根据有人云生成id密码添加到N540,启用透传云,填入透传云生成的设备编号和密码,最后保存参数





9. N540提供网络,这样在有人云N540就上线了



10. 打开modbus slave模拟软件,点击Connection——>F3设置参数和N540串口参数一致后点击OK



11. modbus slave串口软件发送数值,可以在透传云是哪个进行数据的显示,其中ID1是从机号,03是功能码。



12. 打开有人云,点击设备名称出现设备概况,在变量概况中可以看到云端采集到的数据,包括更新时间及当前值



N540基本测试通信和使用方法:

http://www.usr.cn/Faq/237.html
