USR-M511做从机基本测试案例

2020-03-23

分享到:
{}

一、调试方法准备工作:

USR-M511使用直流电源适配器12V供电。

USR-M511 USB-RS232串口线、232转接线接电脑和USR-M511

USR-M511拨码开关都朝下,是232串口功能。

USR-M511网口用网线连接电脑网口,电脑IPM511IP设置同一网段。

(或者USR-M511网口用网线接路由器,电脑也连接同一个路由器。USR-M511用串口设置软件设置DHCP,动态获取IP

二、静态IPUSR-M511MODBUS RTU从机

1、硬件连接:

USR-M511使用直流电源适配器12V供电。

USR-M511 USB-RS232串口线、232转接线接电脑和USR-M511

USR-M511拨码开关都朝下,是232串口功能。

USR-M511网口用网线连接电脑网口,电脑IPM511IP设置同一网段。USR-M511默认IP192.168.0.7。因此电脑设置静态IP192.168.0.201,子网掩码 255.255.255.0,网关192.168.1.1



2、串口参数设置:

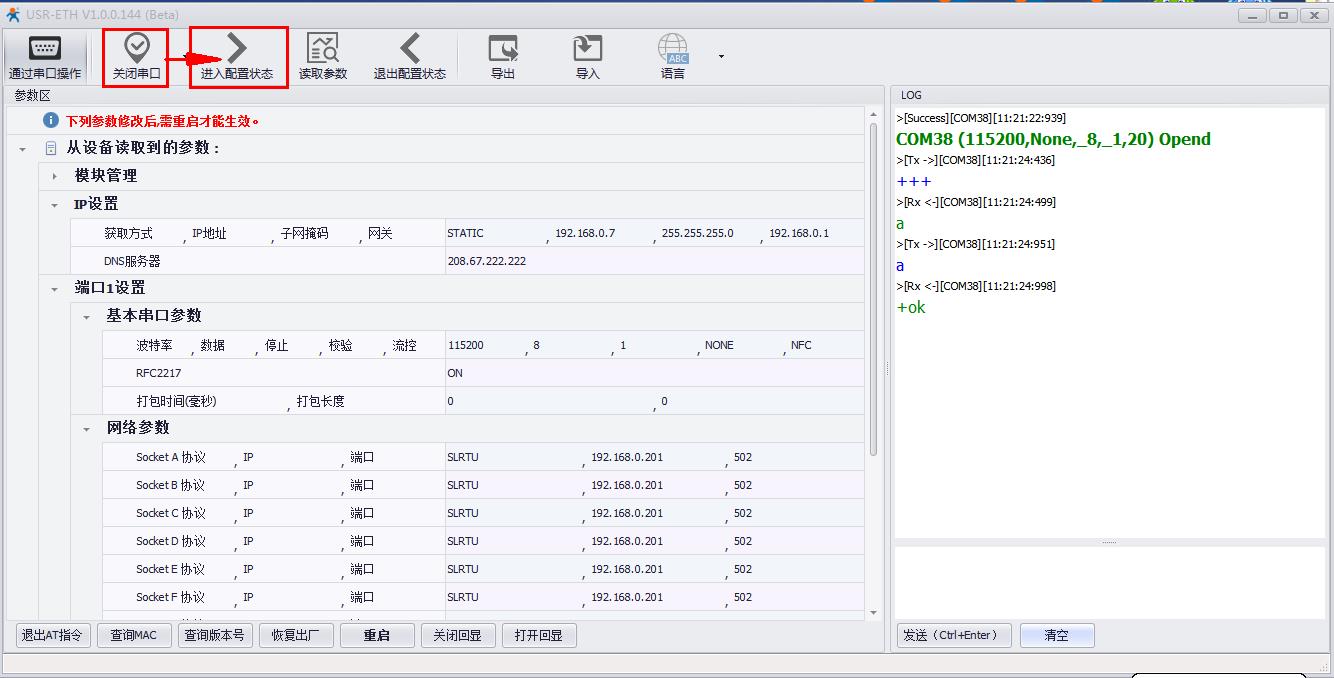

用串口设置软件搜索USR-M511的IP。确认是192.168.0.7





3、网页参数设置:

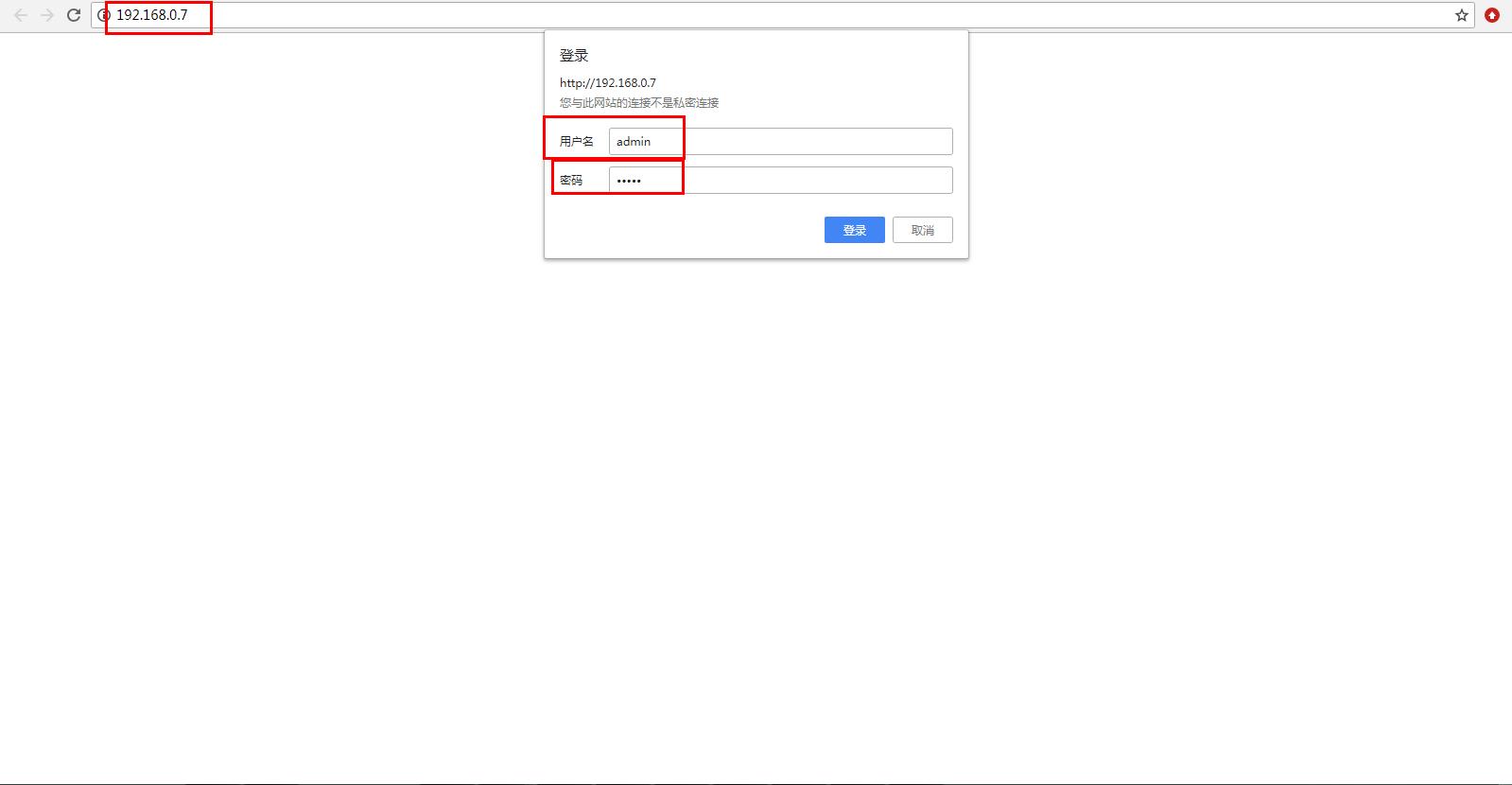

在电脑打开浏览器,输入静态IP192.168.0.7 登录USR-M511的内置网页。

登录用户名是admin,密码是admin。

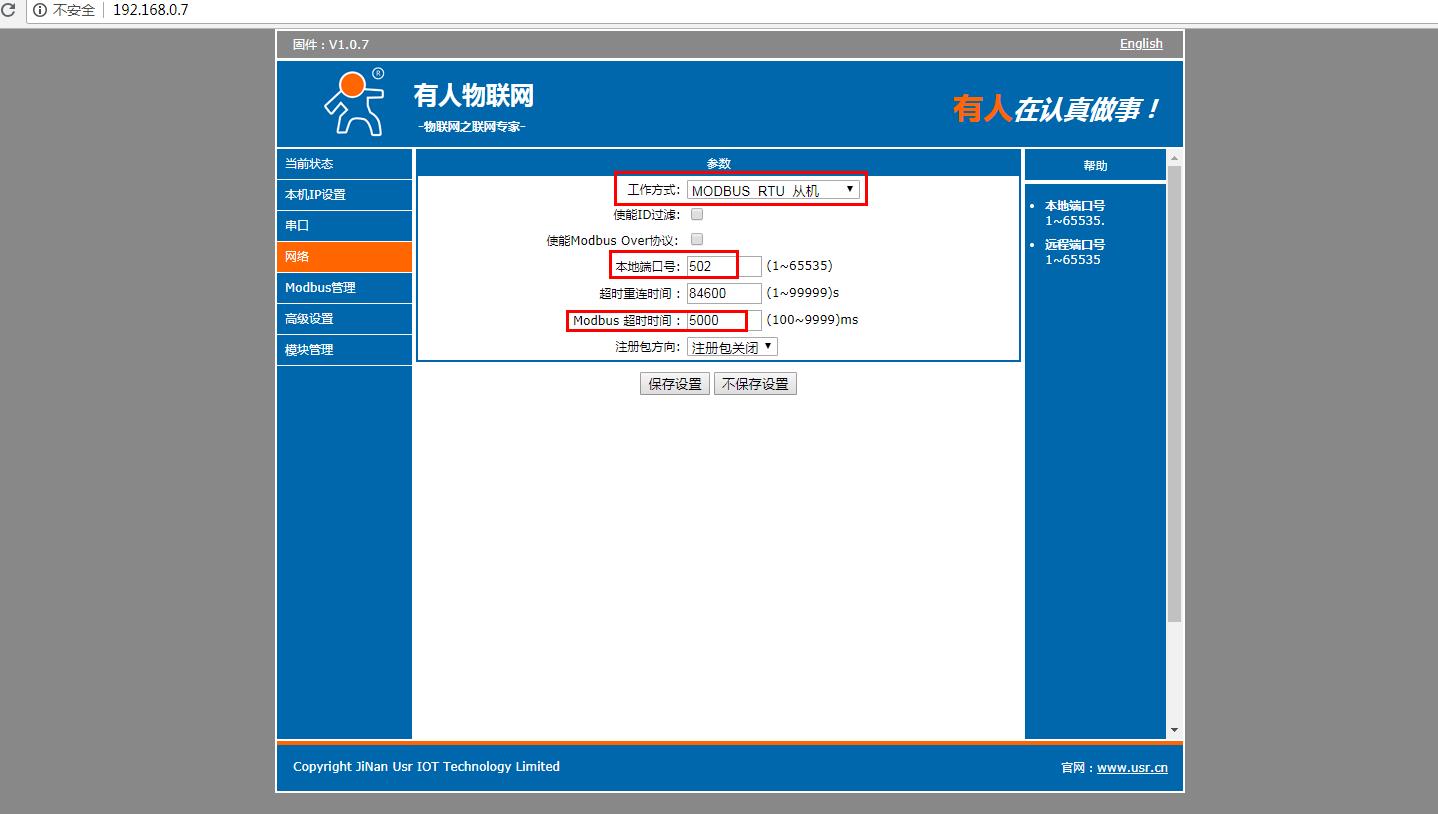

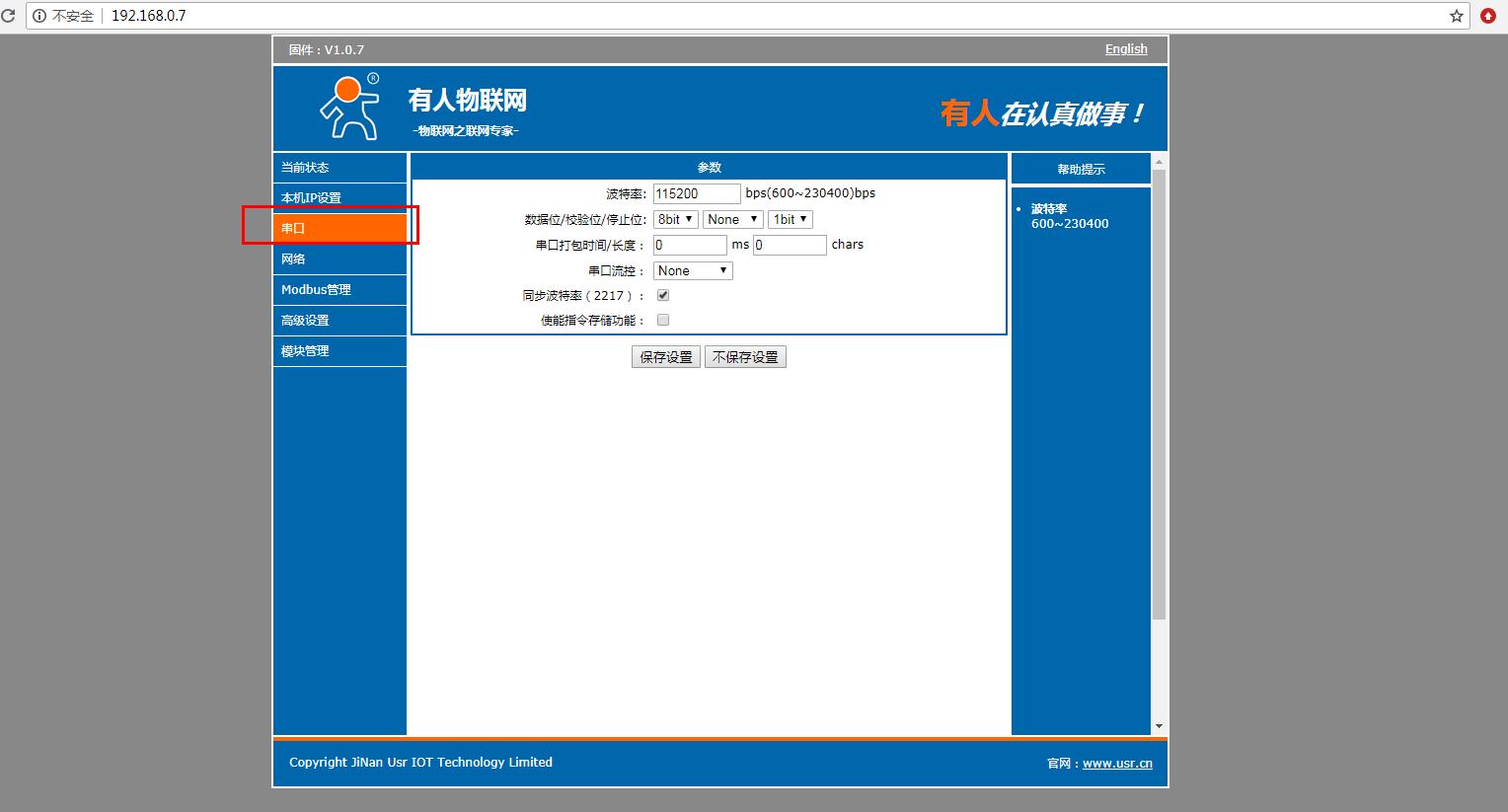

网页检查串口参数,工作方式设置MODBUS RTU从机模式,本地端口号默认是502,Modbus 超时时间默认是200ms,需要改大,改成5000ms。

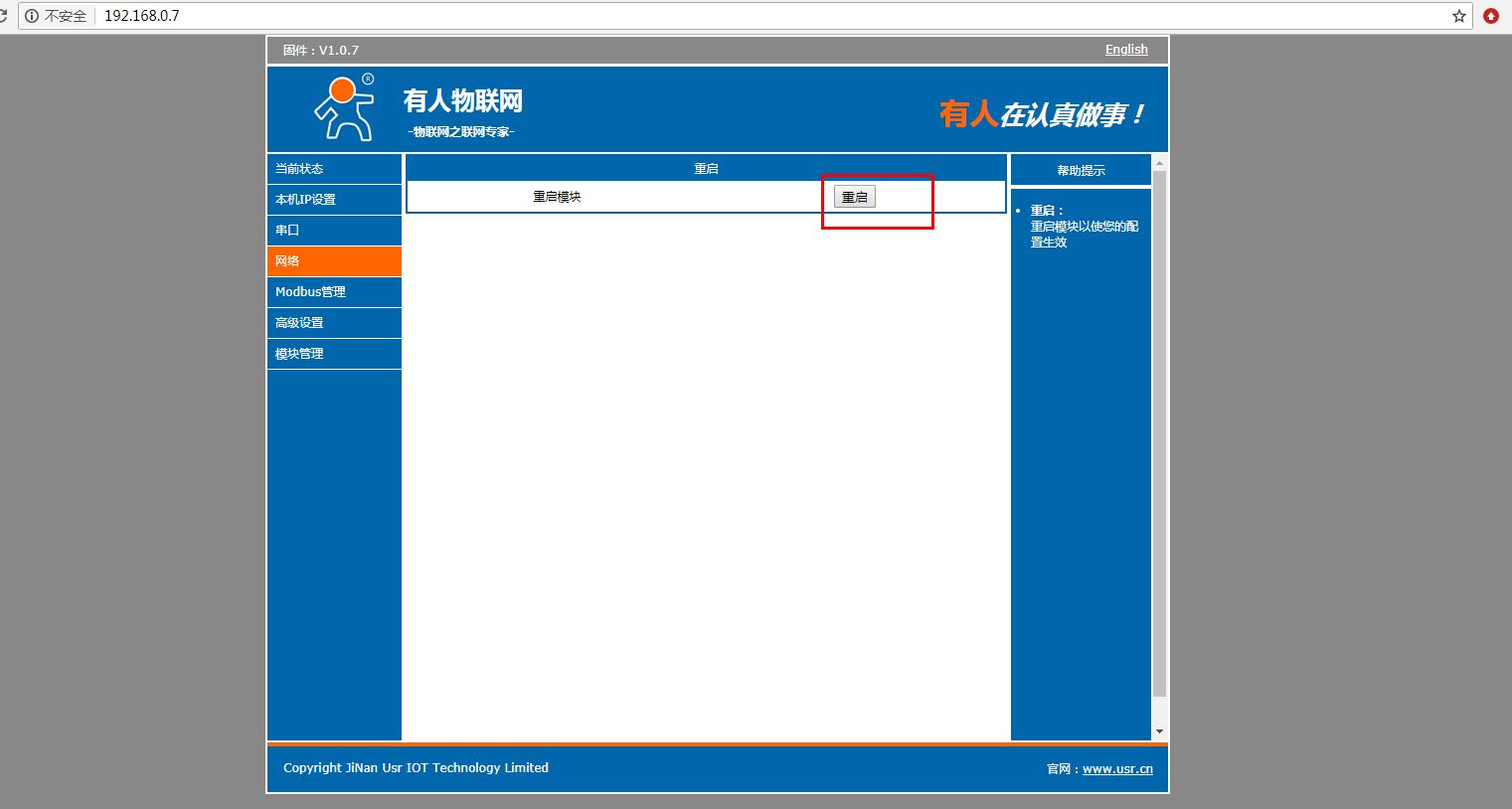

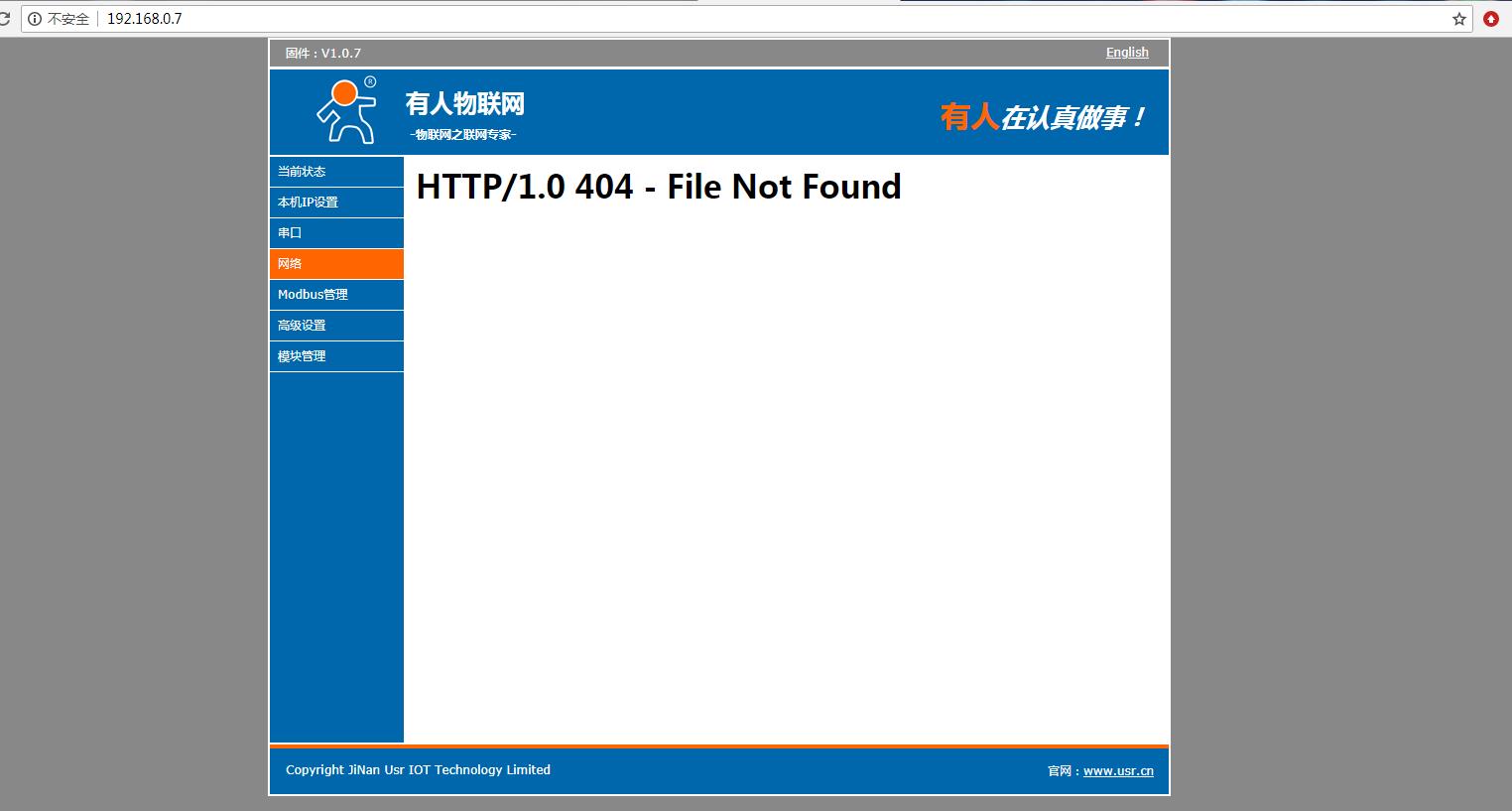

重启之后,如果出现这个提示,重新刷新网页就可以。



4、MODBUS SLAVE和MODBUS POLL软件设置:

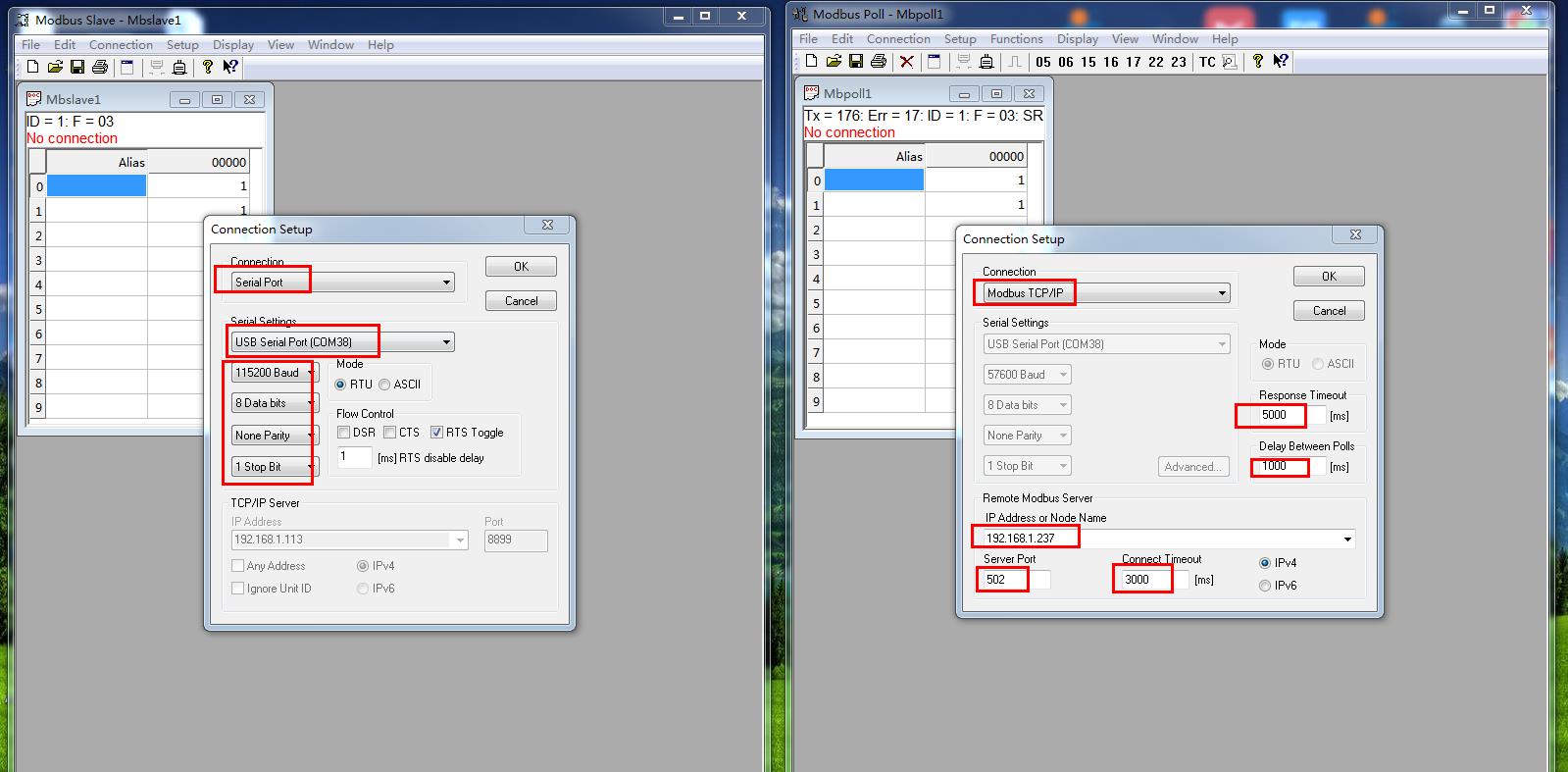

模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

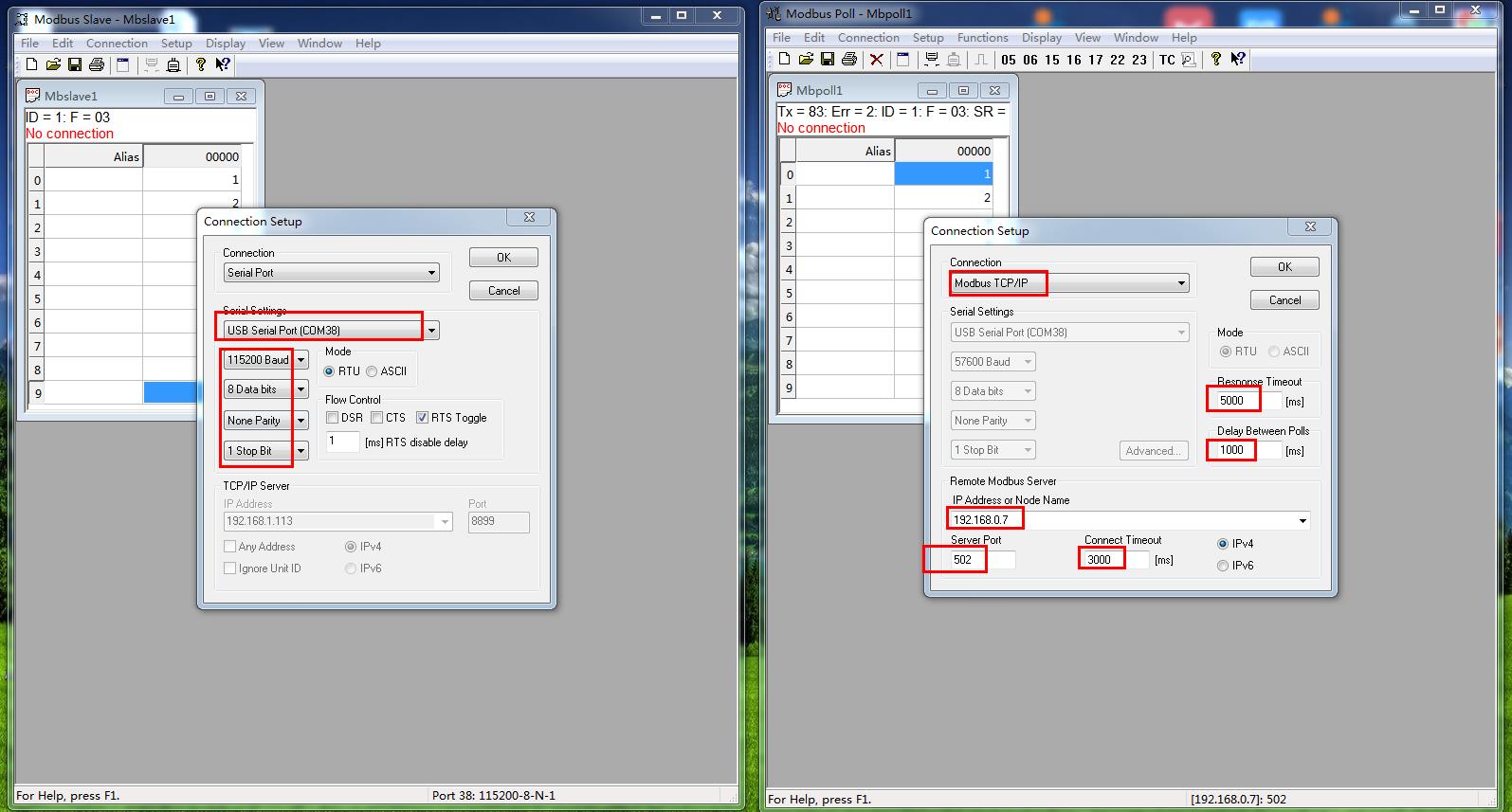

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-M511的串口参数设置一致。

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-M511的IP地址,Server Port填USR-M511的端口号502。注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

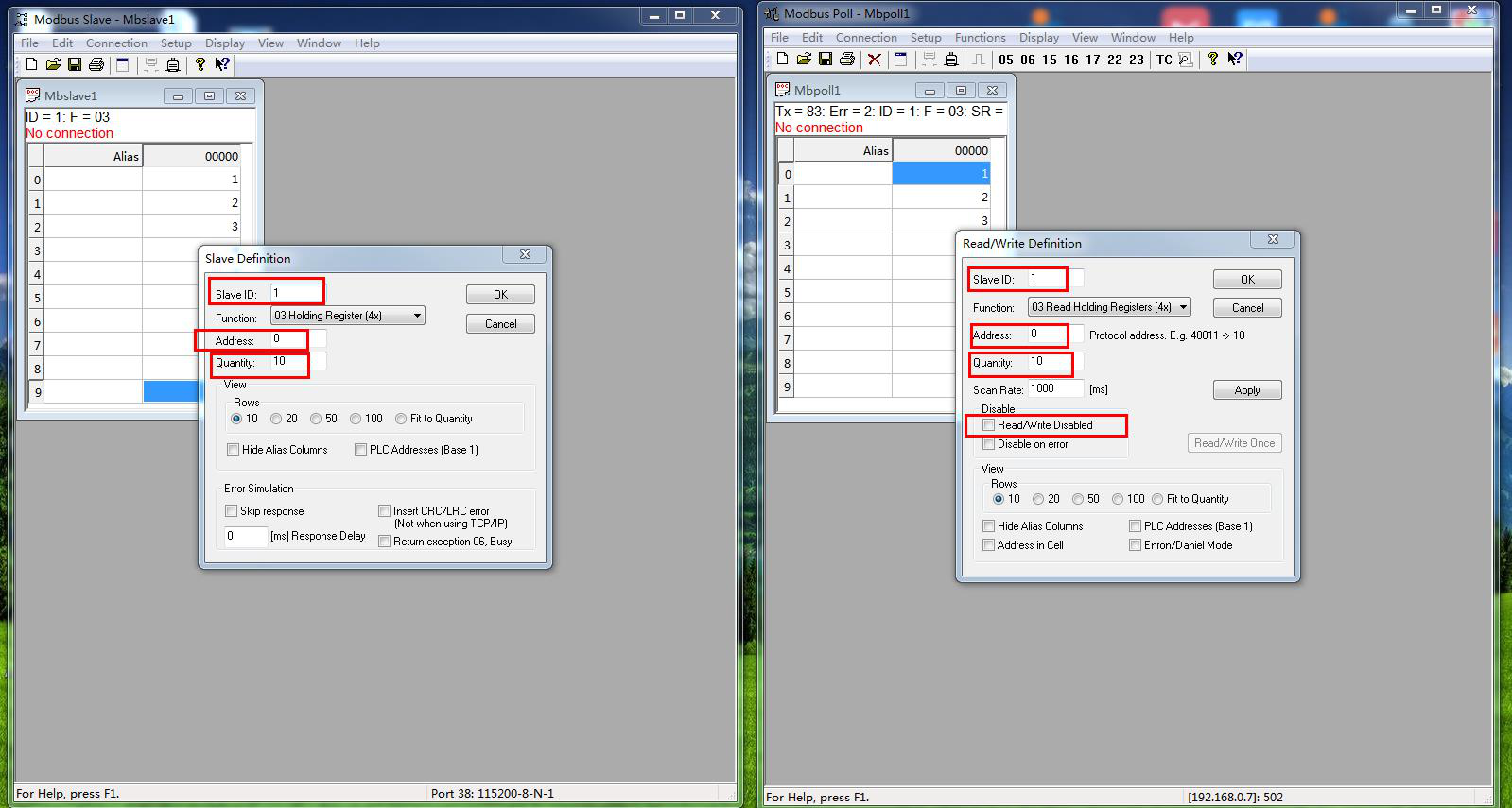

MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。



5、基本通讯测试:

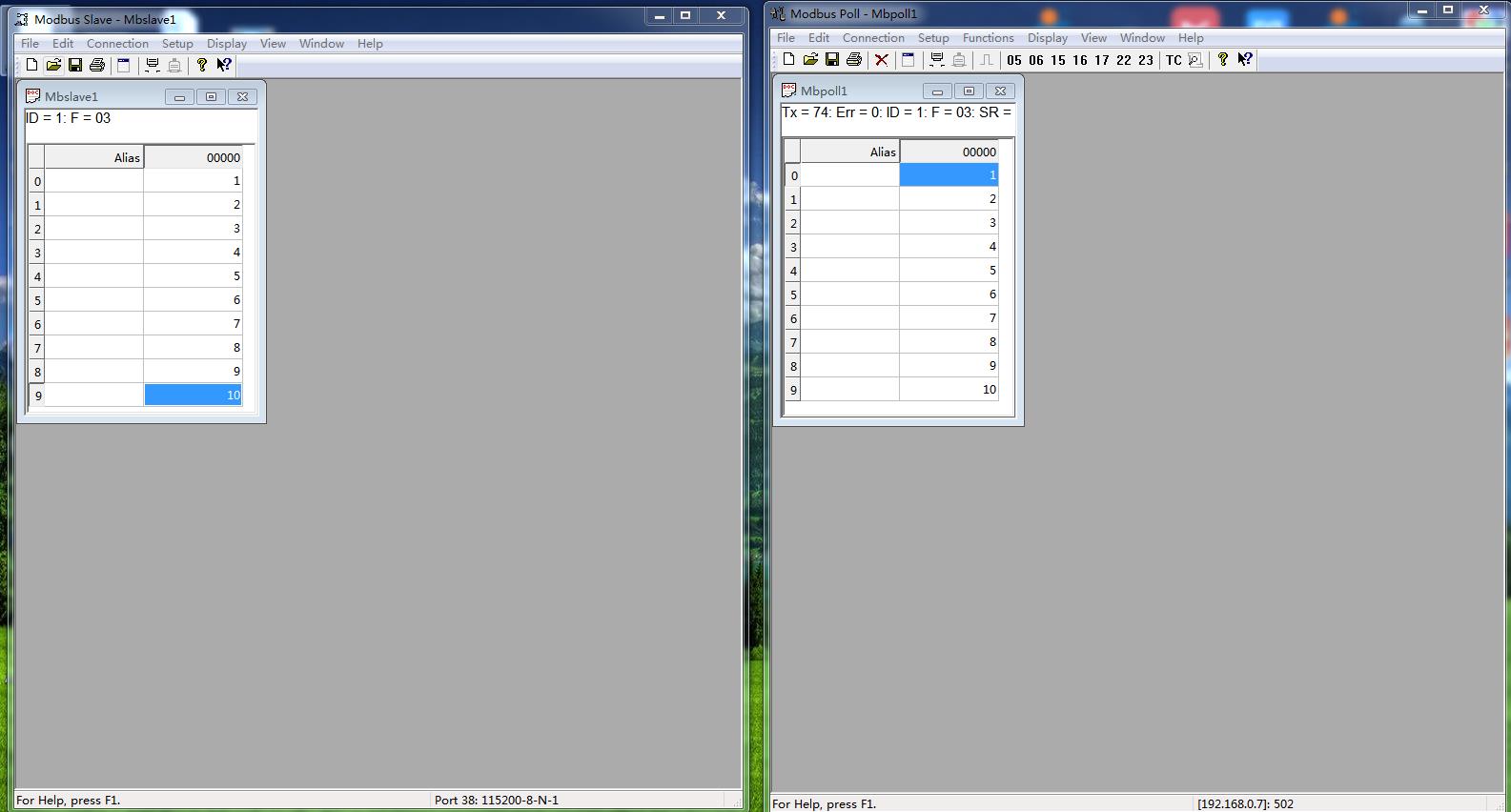

改变MODBUS SLAVE软件的数据,MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。



三、DHCP动态获取IP时,USR-M511MODBUS RTU从机

1、硬件连接:

USR-M511使用直流电源适配器12V供电。

USR-M511 USB-RS232串口线、232转接线接电脑和USR-M511

USR-M511拨码开关都朝下,是232串口功能。

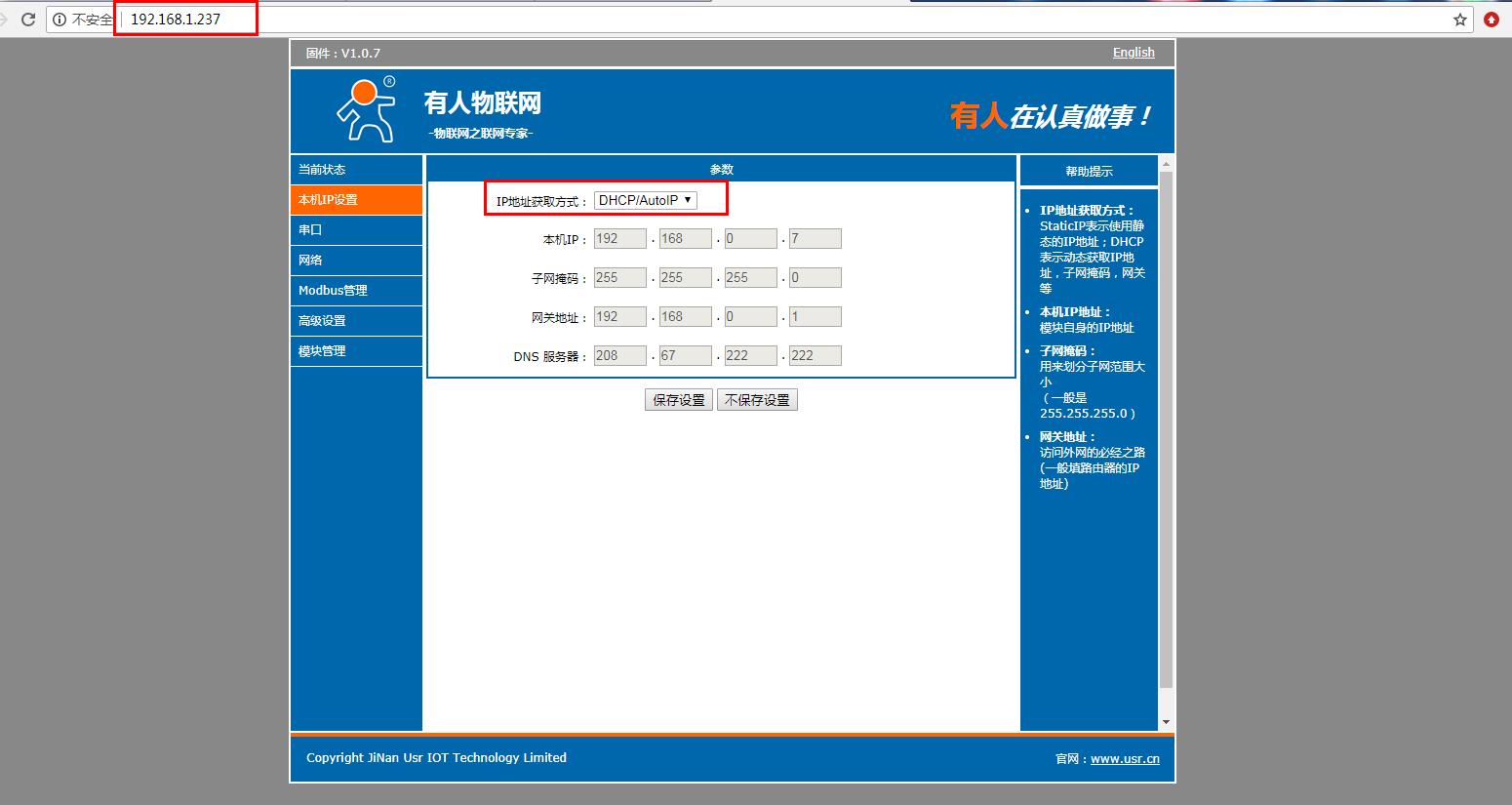

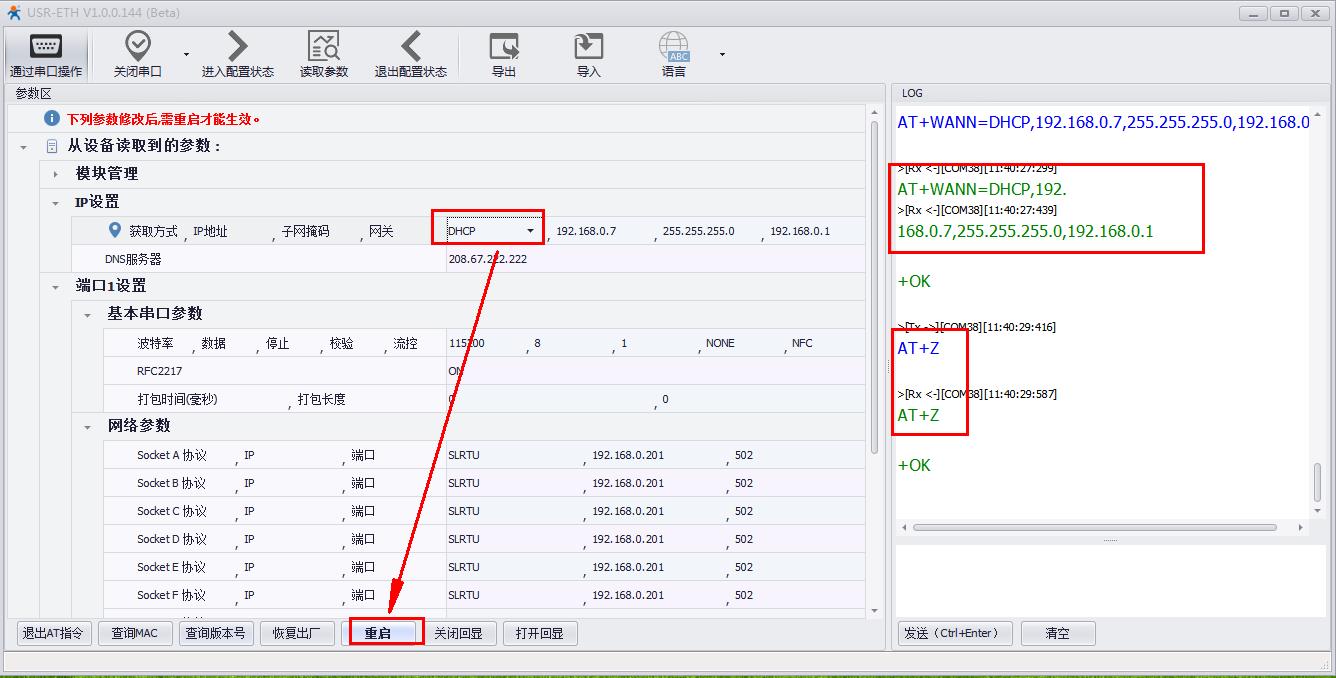

USR-M511网口用网线接路由器,电脑也连接同一个路由器。USR-M511用串口设置软件设置DHCP,动态获取IP



2、串口参数设置:

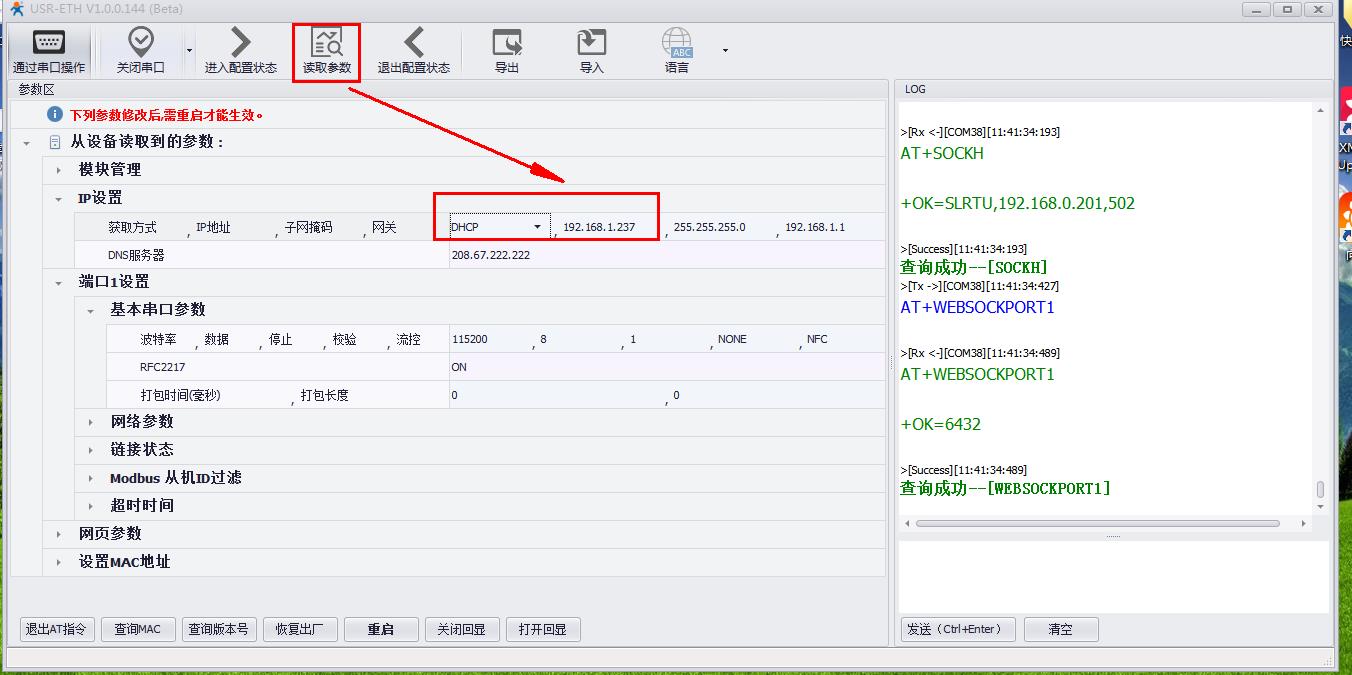

用串口设置软件搜索USR-M511的IP。确认是192.168.1.237





3、网页参数设置:

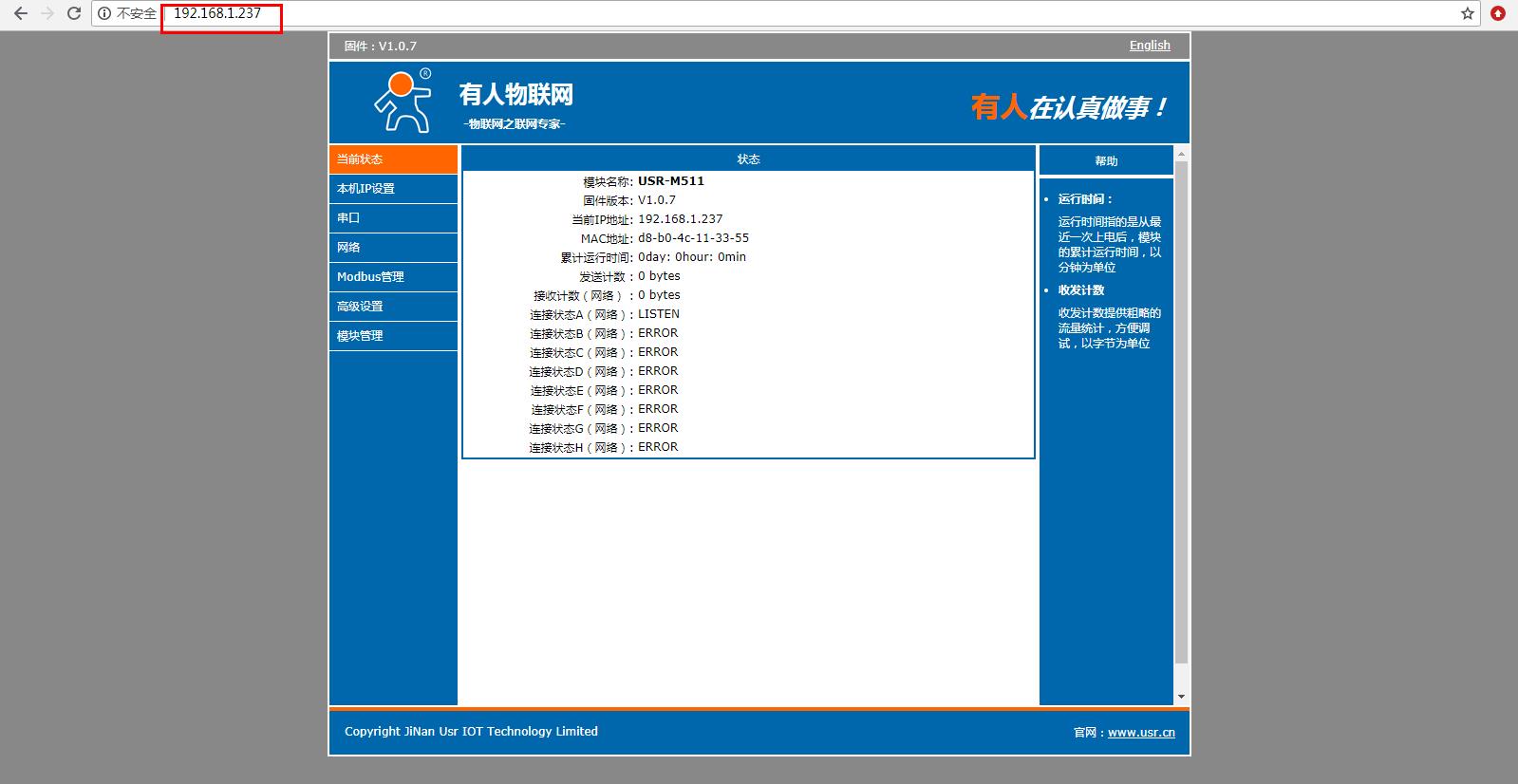

在电脑打开浏览器,输入静态IP192.168.1.237 登录USR-M511的内置网页。

登录用户名是admin,密码是admin。

网页检查串口参数,工作方式设置MODBUS RTU从机模式,本地端口号默认是502,Modbus 超时时间默认是200ms,需要改大,改成5000ms。





4、MODBUS SLAVE和MODBUS POLL软件设置:

模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-M511的串口参数设置一致。

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-M511的IP地址,Server Port填USR-M511的端口号502。注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。



MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。



5、基本通讯测试:

改变MODBUS SLAVE软件的数据,MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。
