USR-W610使用内置网页设置桥接模式

2020-03-23

分享到:
{}

设置步骤:

USR-W610使用直流5V或者12V电源适配器上电。

USR-W610设置AP模式,电脑连接USR-W610wifi

USR-W610反面贴膜,MAC后四位,是wifi的后四位。默认没有wifi密码。

USR-W610USB-RS232串口线连接电脑。

USR-W610IP 10.10.100.254 登录USR-W610的网页,然后设置桥接模式相关参数:

具体步骤如下:

最后测试TCP server工作模式下,串口和网络的数据透传。

在电脑上用USR-TCP232-TEST软件测试,打开COM口,网络端设置参数。



一、登录USR-W610内置网页

1USR-W610使用直流5V或者12V电源适配器上电。

2USR-W610默认是AP模式,电脑连接USR-W610wifi

USR-W610反面贴膜,MAC后四位,是wifi的后四位。默认没有wifi密码。



3、使用USR-W610默认IP10.10.100.254,在浏览器输入登录USR-W610内置网页,登录名是admin,登录密码admin





二、设置USR-W610工作模式

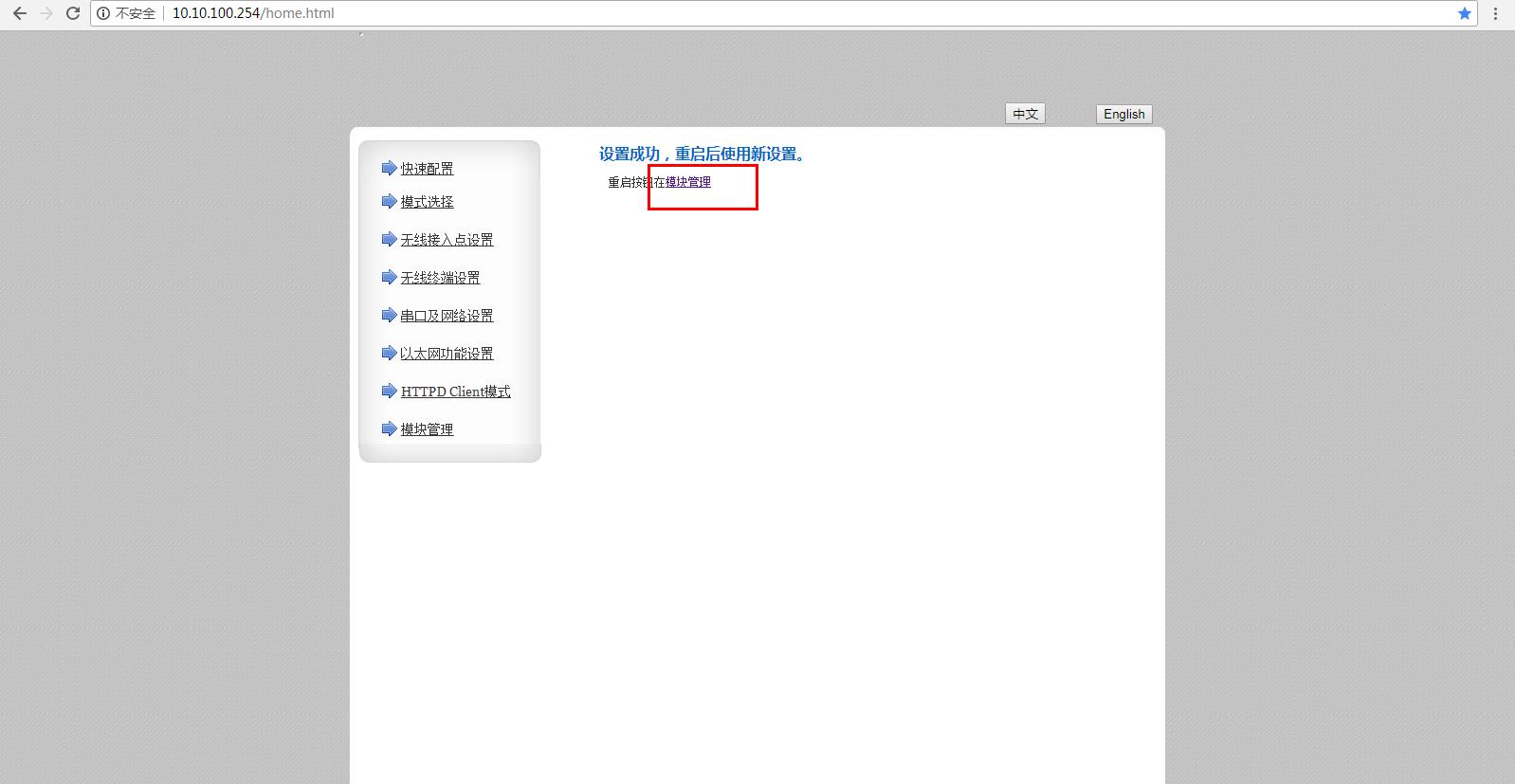

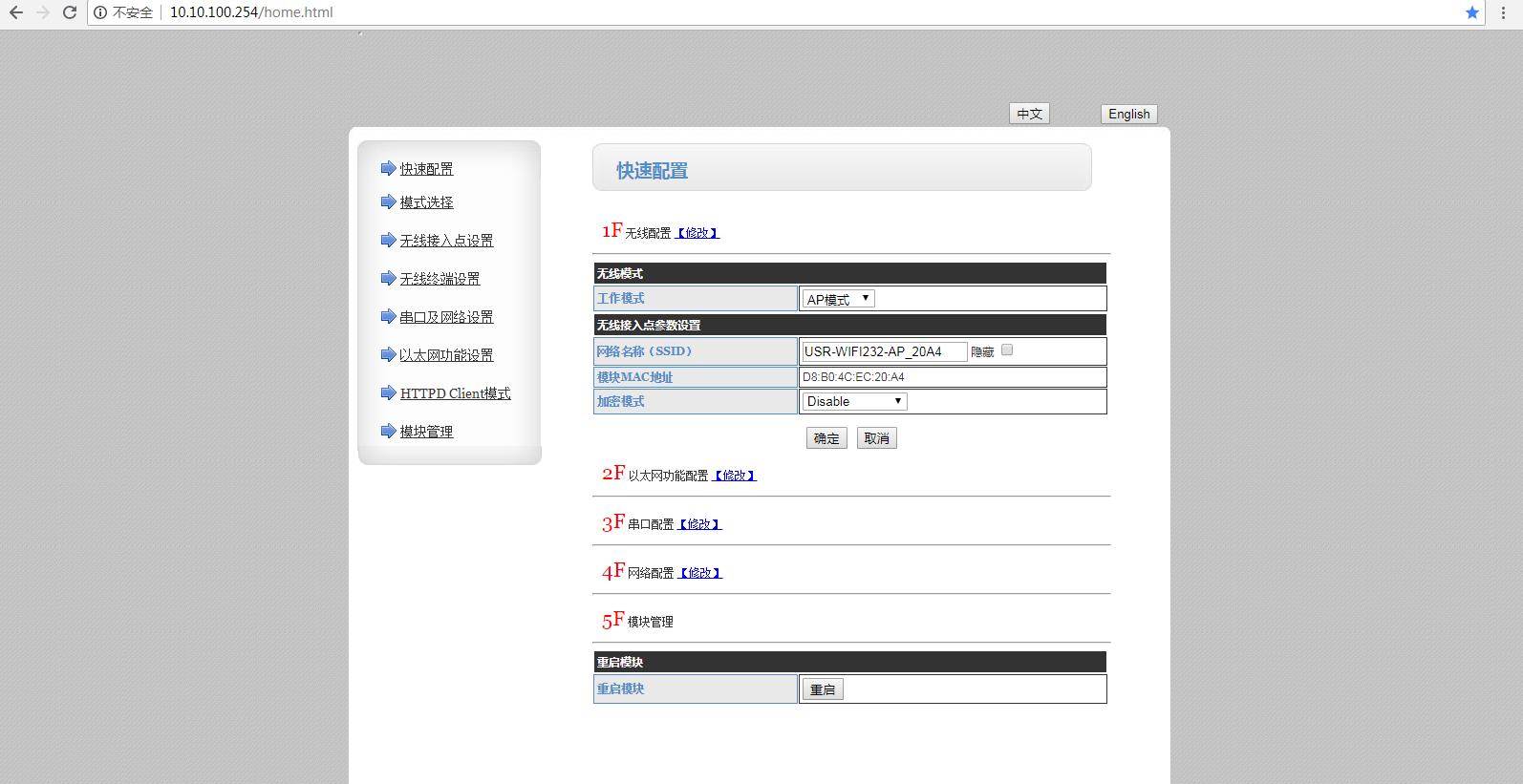

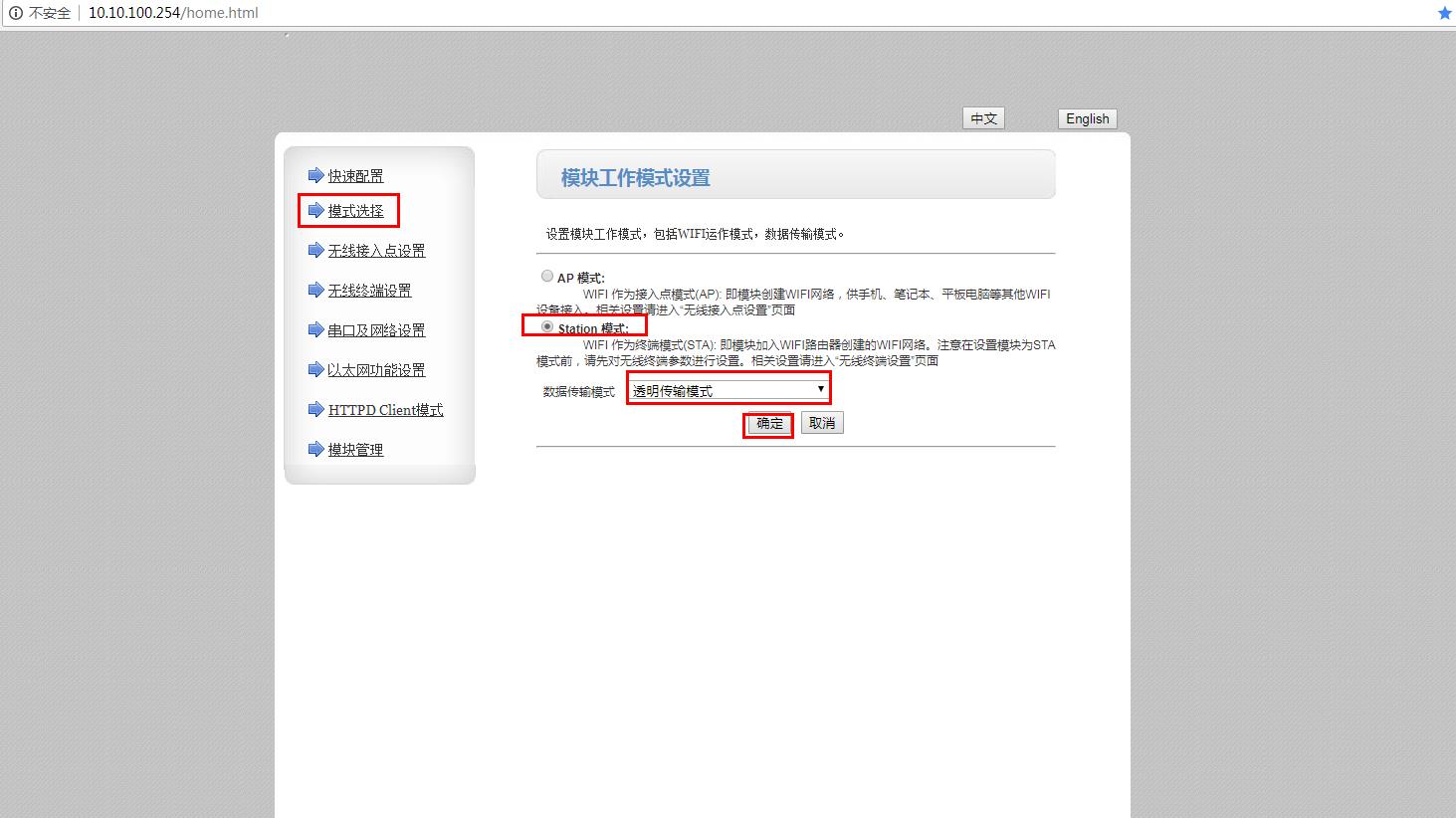

1、登录之后,在模式选择中,将USR-W610的工作模式从默认AP模式改为STA模式,点击确定,会跳出重启提示,建议不要立刻重启,需要所有网页参数设置完毕之后,最后再重启USR-W610。

备注:内置网页设置参数,必须点击确定保存,重启生效,建议所有网页参数设置完毕之后,最后再重启USR-W610。

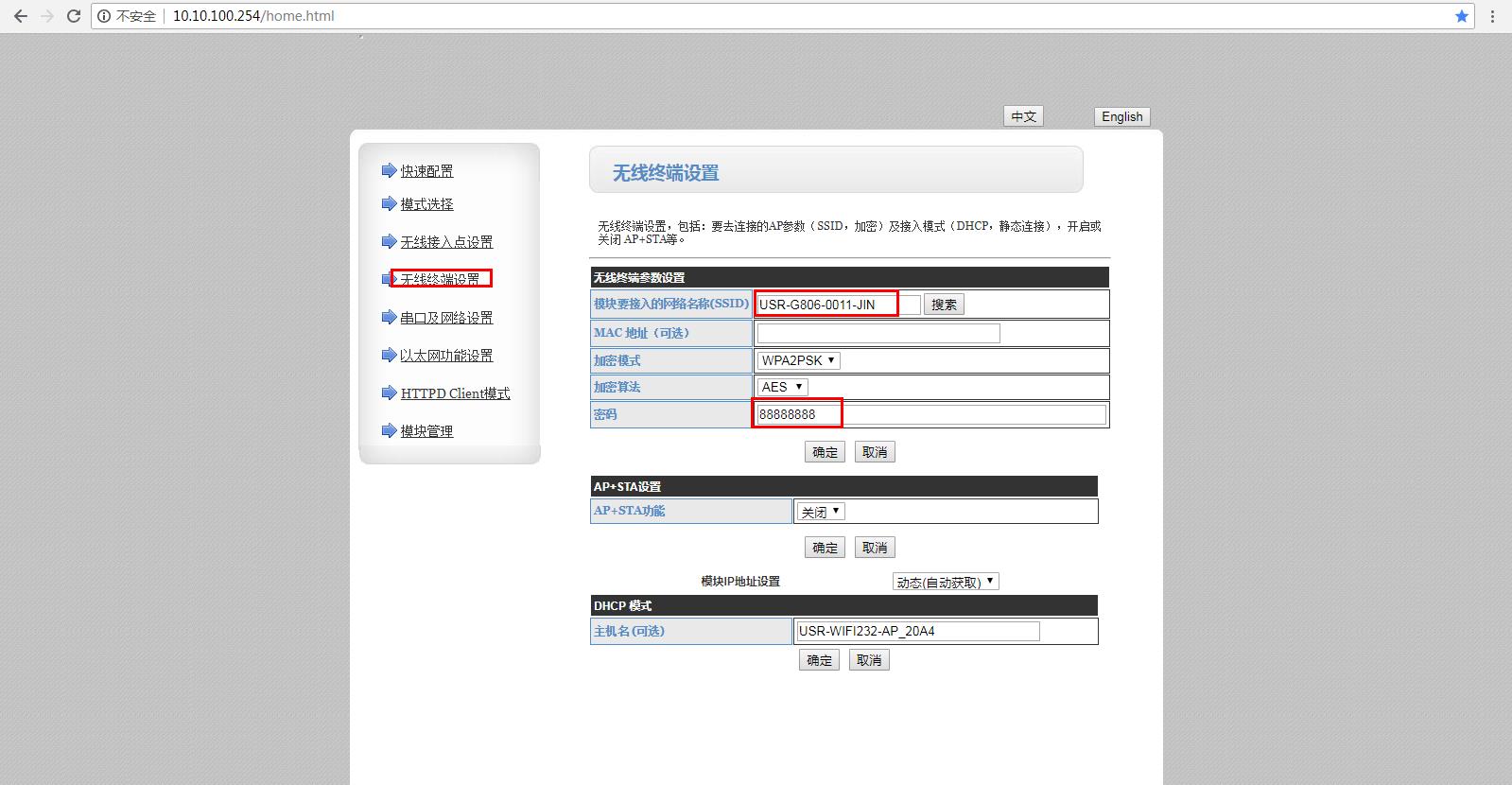

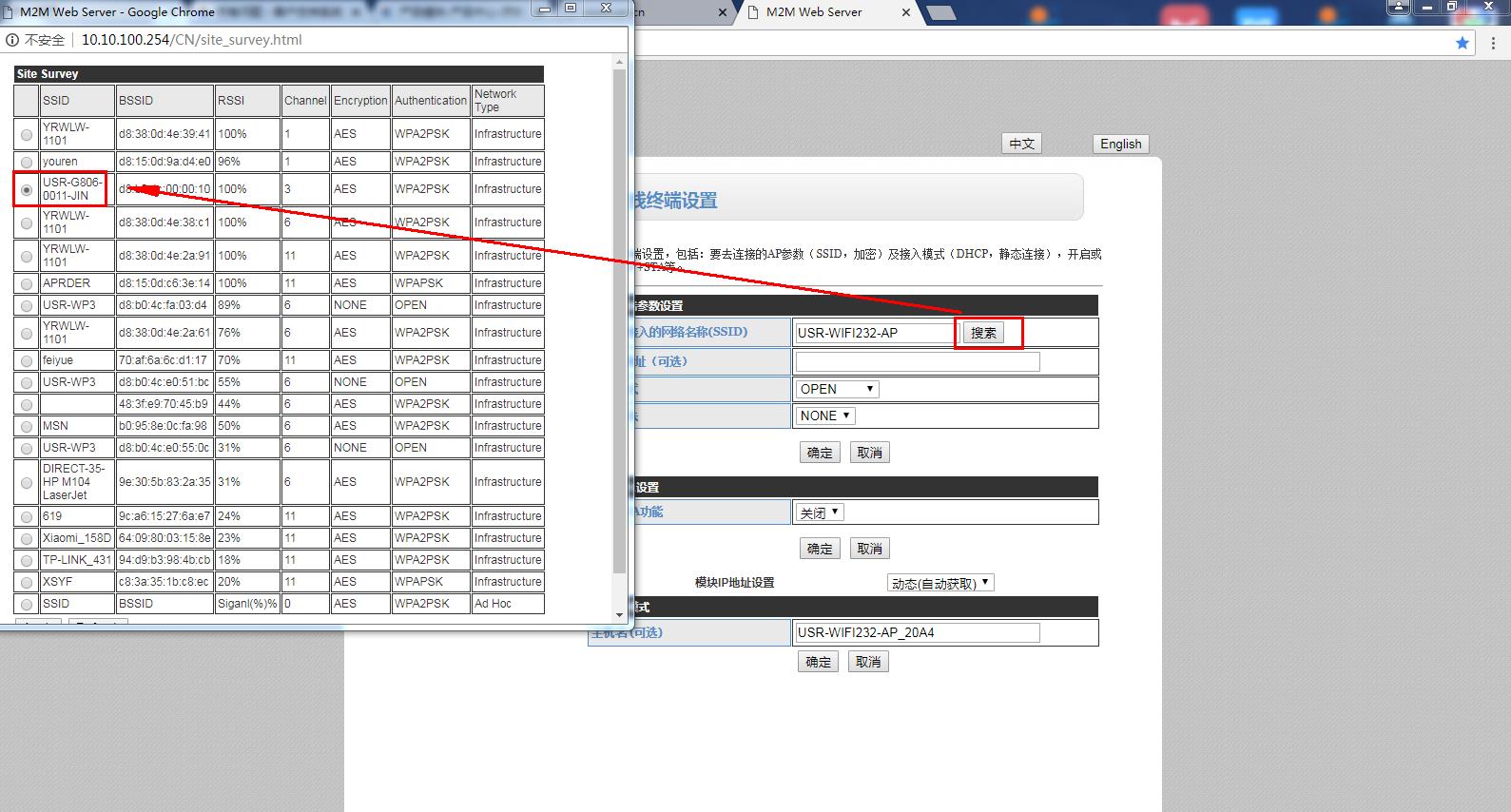

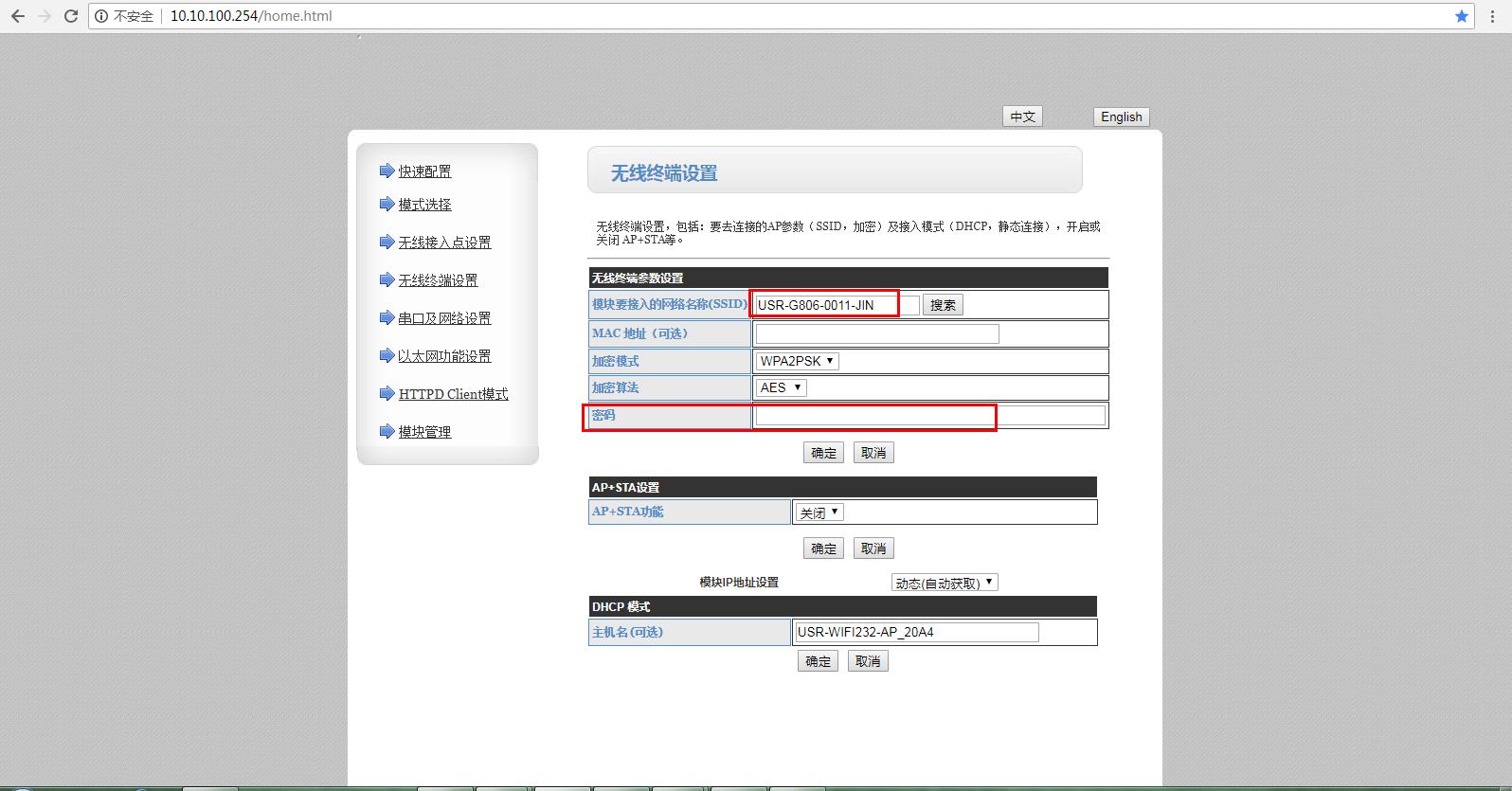

在无线终端设置中,点击模块要接入的网络名称SSID,可以手动输入USR-W610设置STA模式要连接路由器wifi的名称,或者点击后面的搜索,搜索路由器的wifi。勾选,并点击APPLY应用。跳出输入路由器wifi密码提示,输入路由器的wifi密码。点击确定。

备注:模块要接入的网络名称SSID和密码也可以手动直接输入。

举例:我用USR-W610连接的路由器wifi名称是USR-G806-0011-JIN,密码是88888888。







三、设置USR-W610桥接模式Z模式

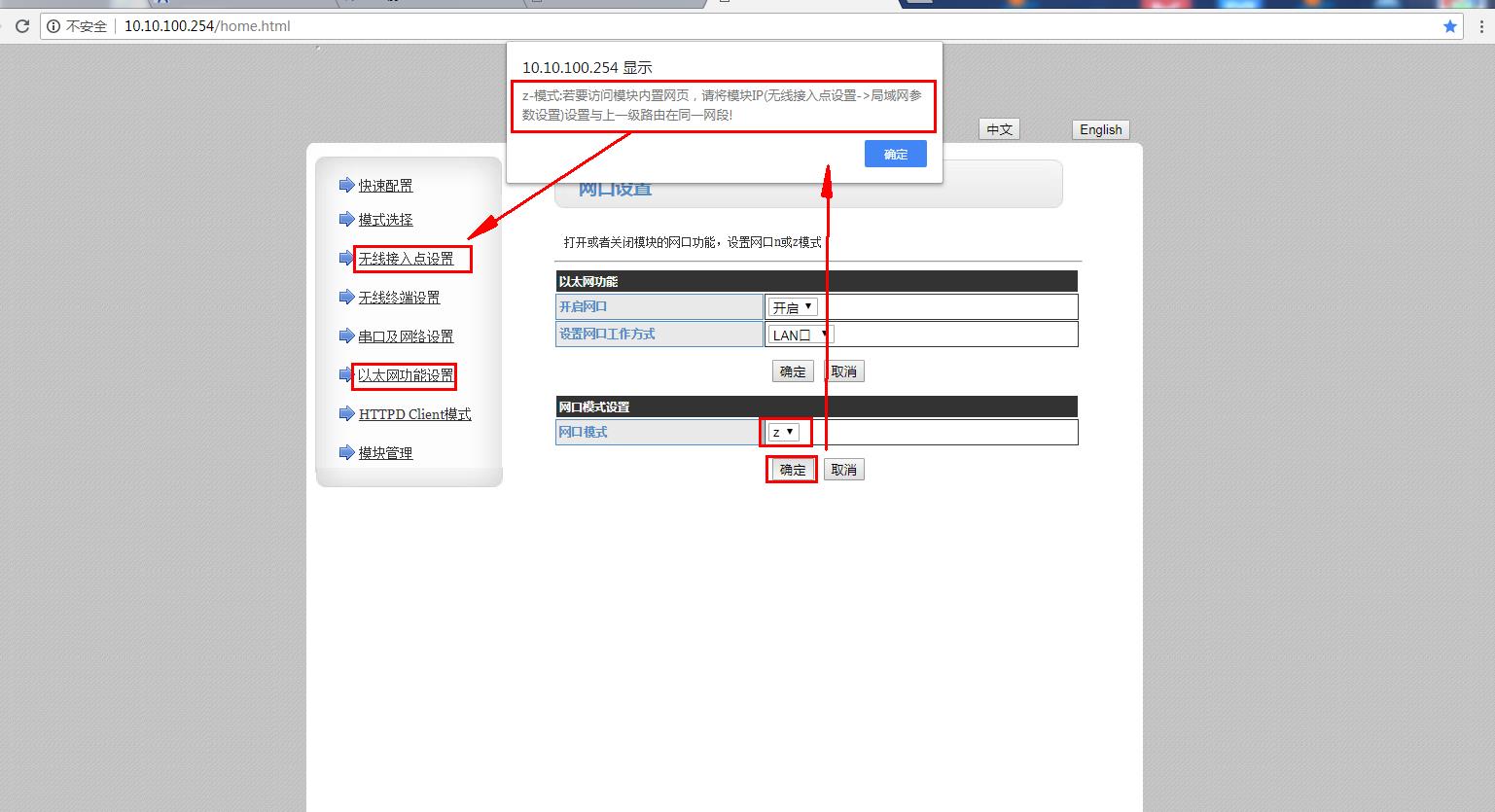

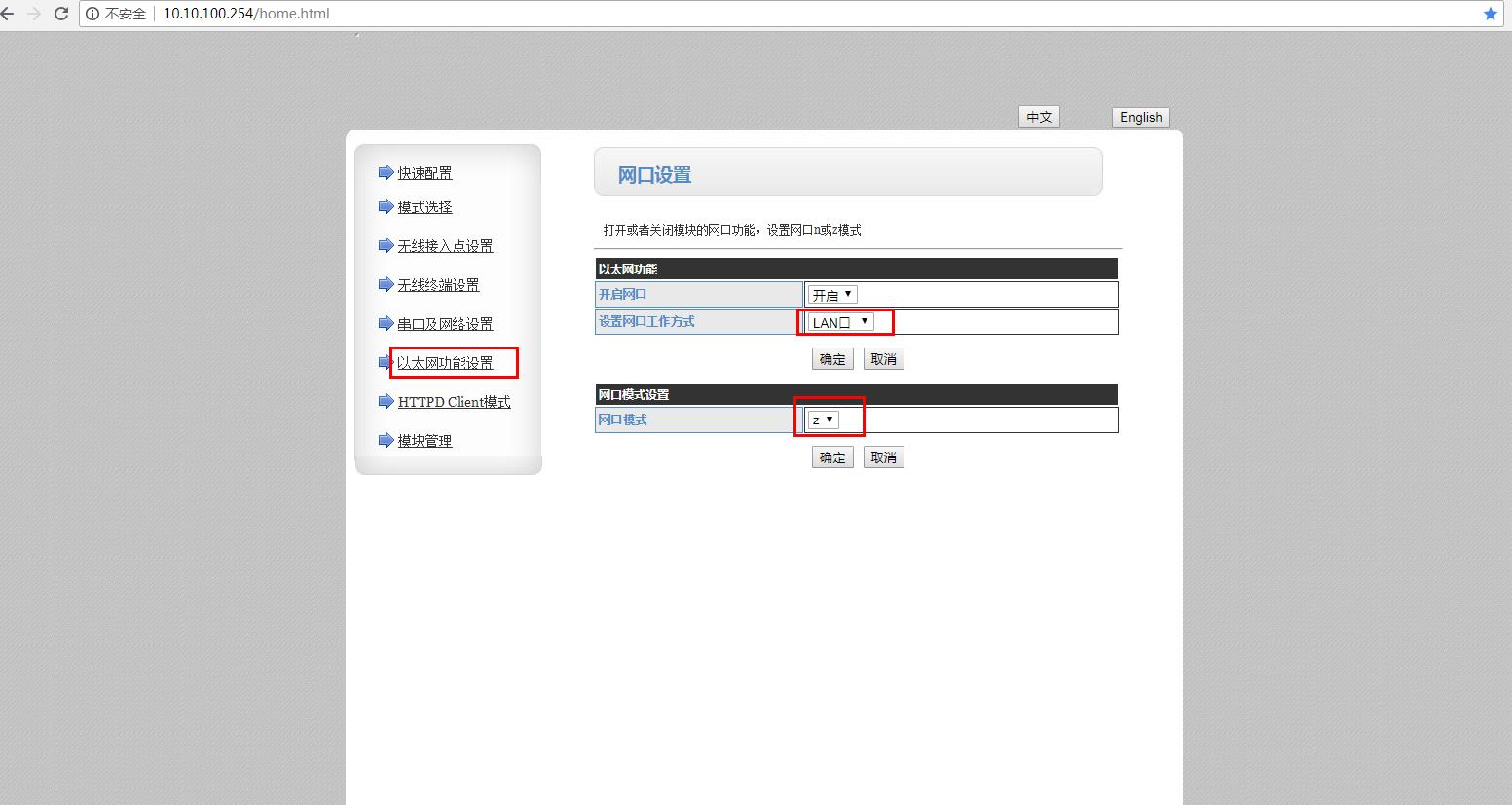

1、在以太网功能设置,网口工作模式是LAN口,网口模式设置Z。就是桥接模式。默认是n模式,需要改为z模式。点击确定。

会跳出提示对话框,z-模式:若要访问模块内置网页,请将模块IP(无线接入点设置——》局域网参数设置)设置与上一级路由器再同一网段!

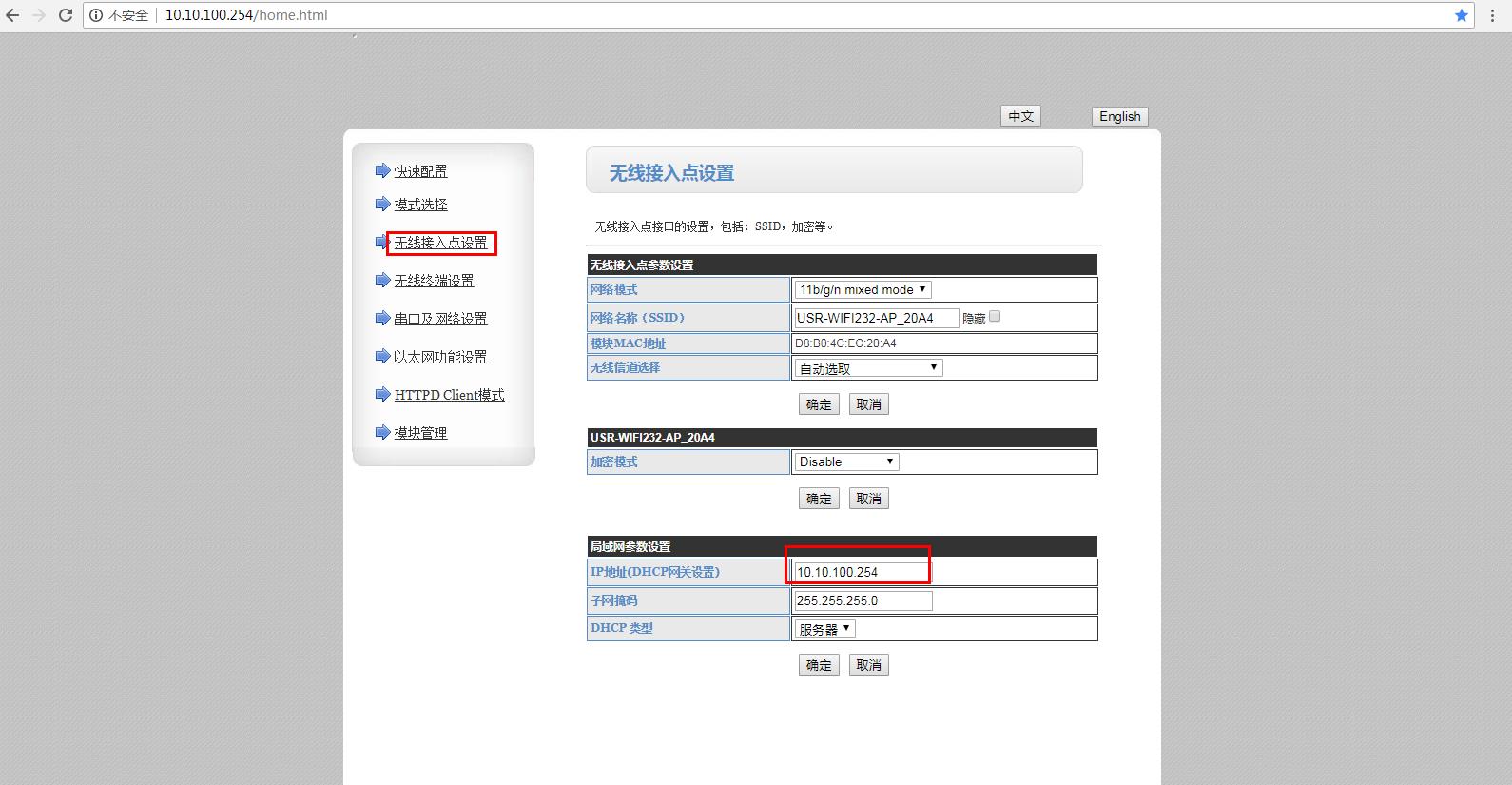

2、在无线接入点设置,局域网参数设置默认是10.10.10.254,需要修改为和USR-W610所连接路由器LAN IP同网端的IP。

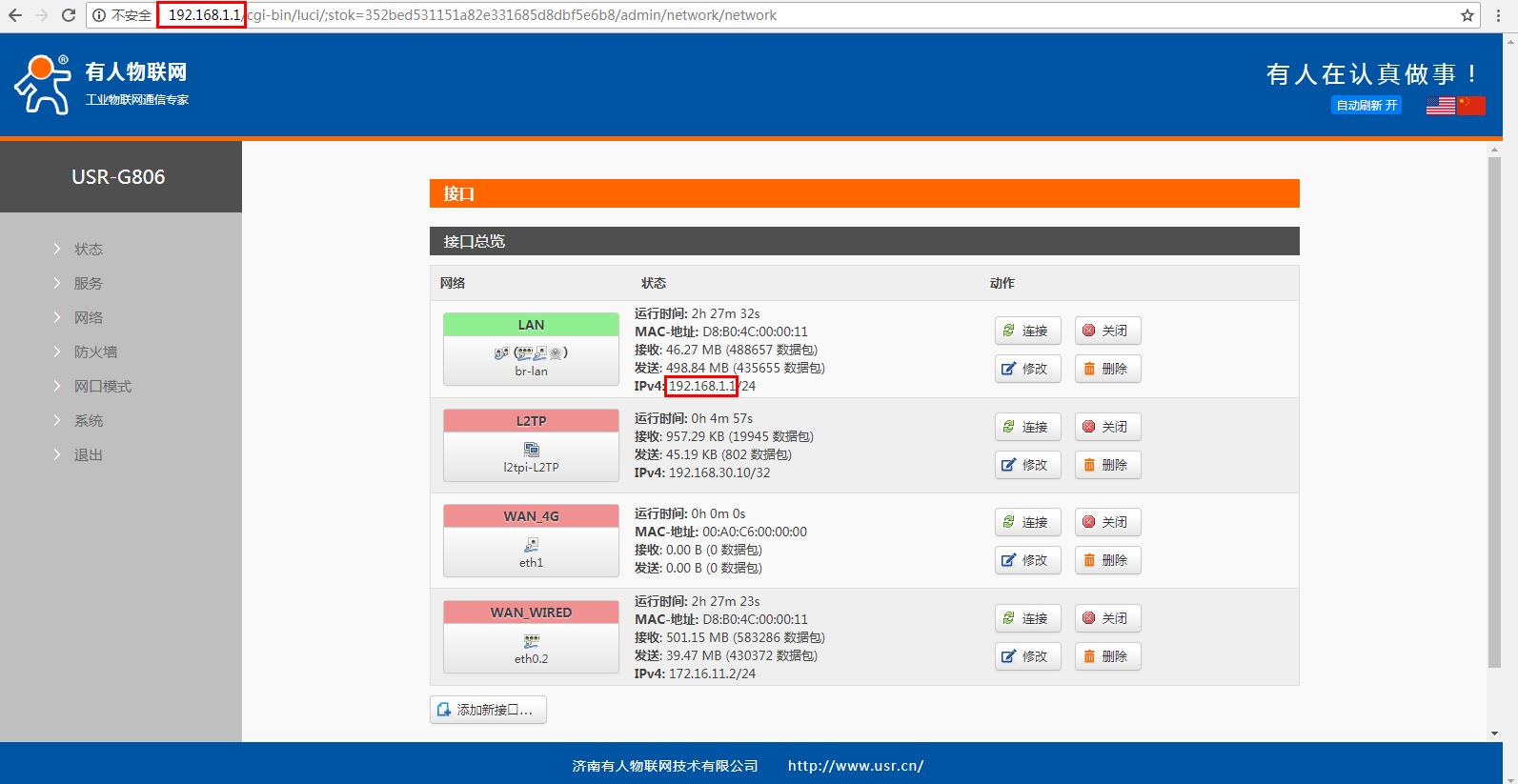

举例:我使用的路由器的IP是192.168.1.1.因此我将USR-W610局域网参数设置,IP地址设置为192.168.1.100。点击确定。所有参数设置完毕,然后重启USR-W610

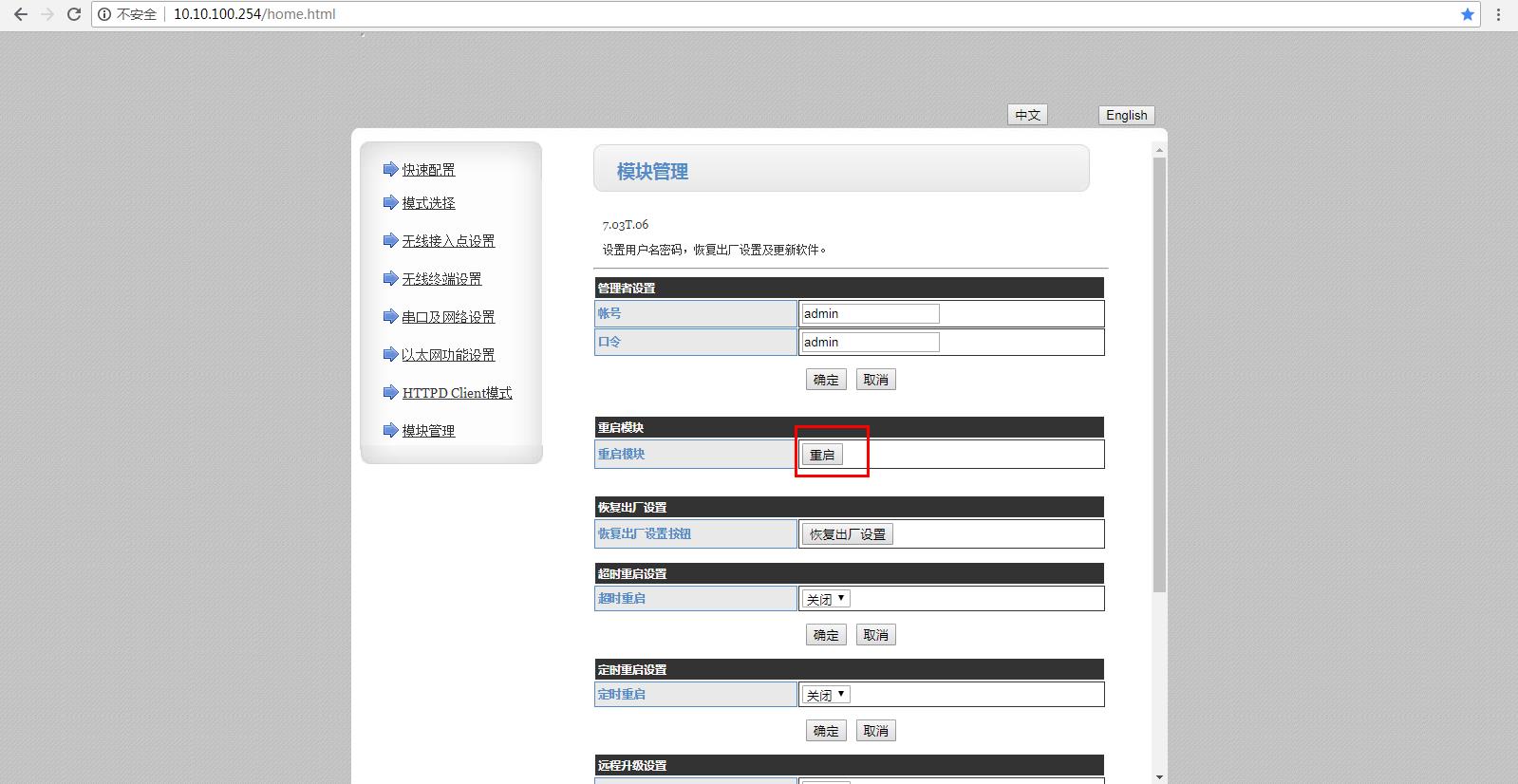

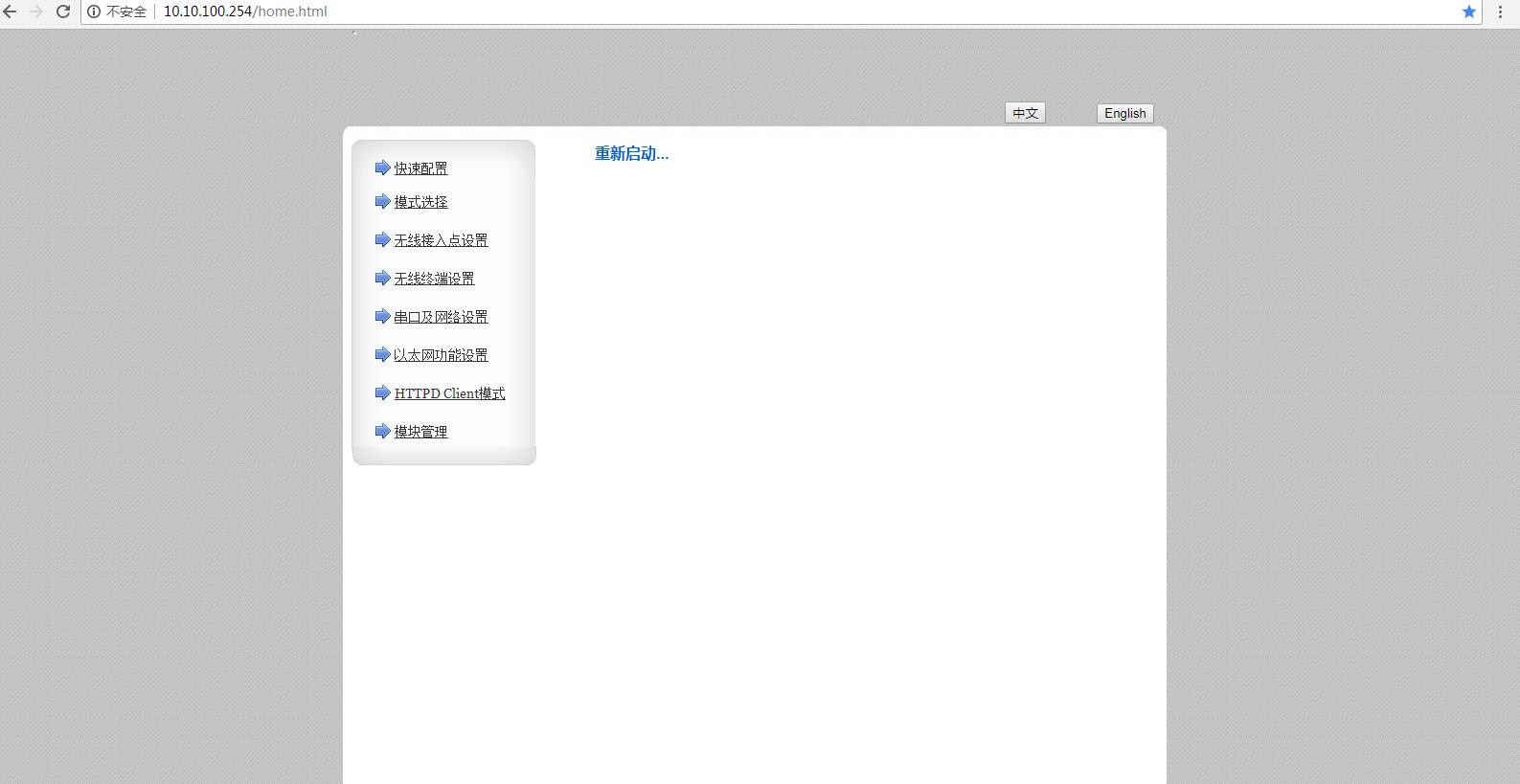

四、所有参数设置完毕,然后重启USR-W610











五、透传数据测试

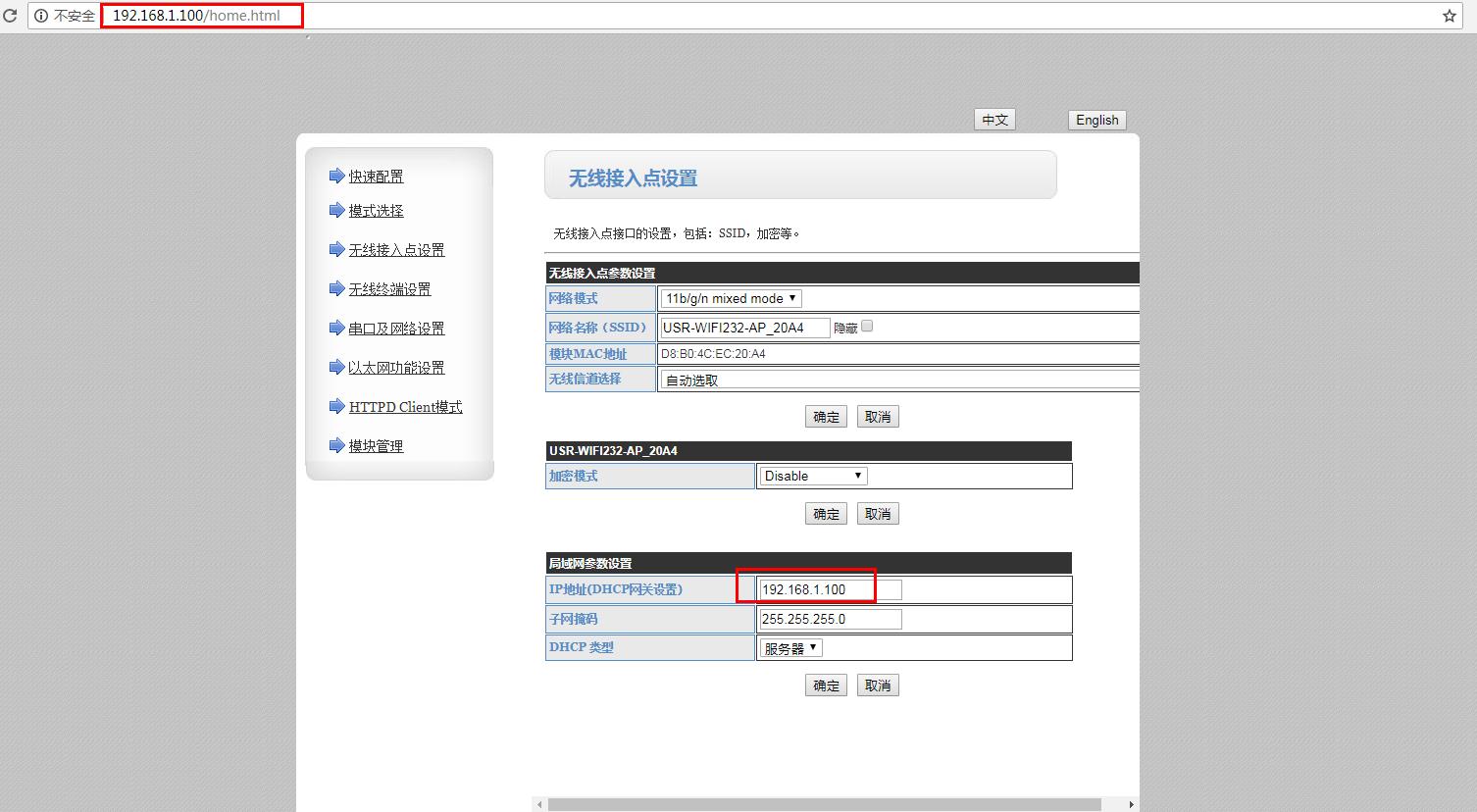

1、电脑连接路由器的wifi,电脑浏览器使用设置的IP 192.168.1.100,登录USR-W610的内置网页。

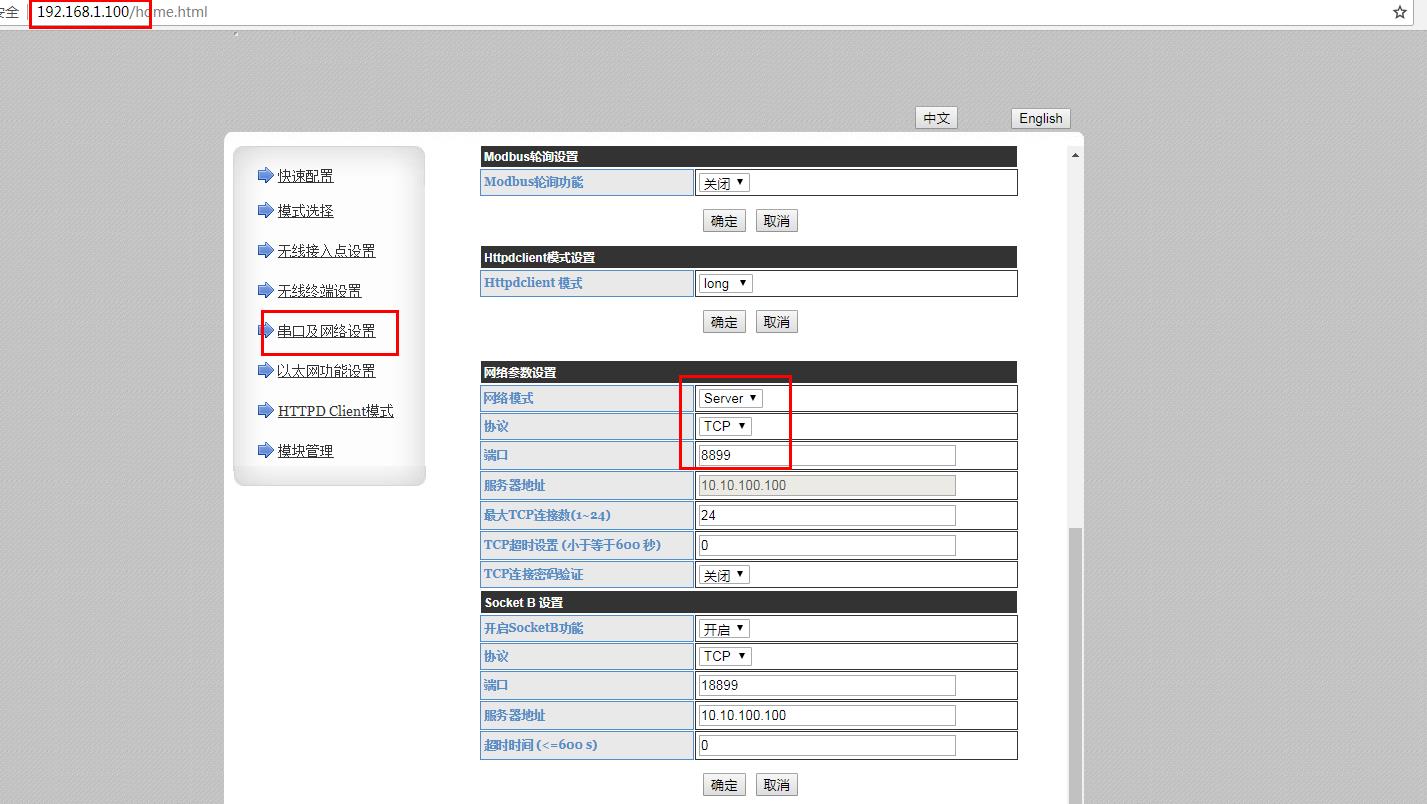

USR-W610设置TCP server工作模式,端口8899。

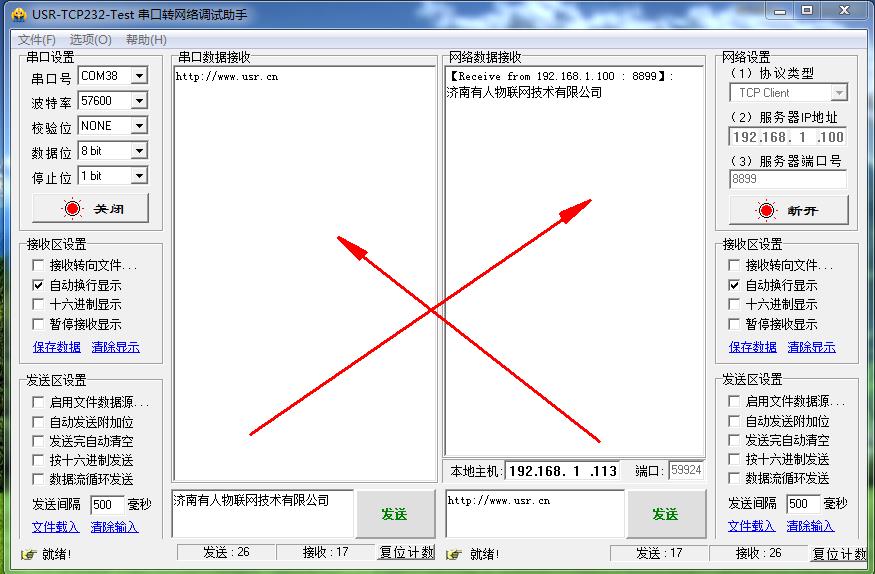

在电脑上用USR-TCP232-TEST软件测试,打开COM口,网络端设置参数。
