常见的LoRa自组网网关的工作模式有哪些

2018-12-26

分享到:
{}

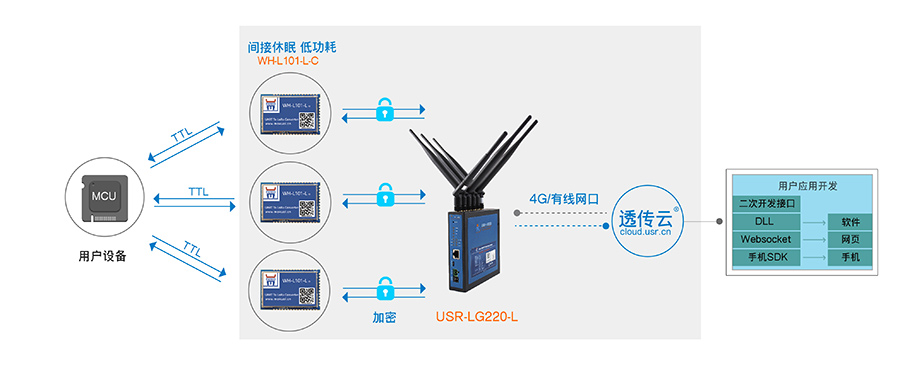

  工作模式一:节点主动上报模式

  节点主动上报模式:集中器设该模式后,入网节点模块将进入主动上报模式,此时集中器接收到节点数据后自动返回应答,并将有效数据上传服务器。

  功能描述:

  1、 此模式下集中器上电后处于监听状态,当配套节点模块上电后,节点模块会主动向集中器发送入网信息 ,集中器通过管理通道(通道一)接收入网信息后依次将入网节点分配给各个通信通道,并立即返回给节点入网设置数据,最后将该节点信息保存在已入网设备的数据库中。

  2、收到入网信息的节点,会根据入网信息的配置自动改变信道、速率等信息,自动匹配数据通道(通道二、三、四),并按照所设参数进行数据的周期性上报。

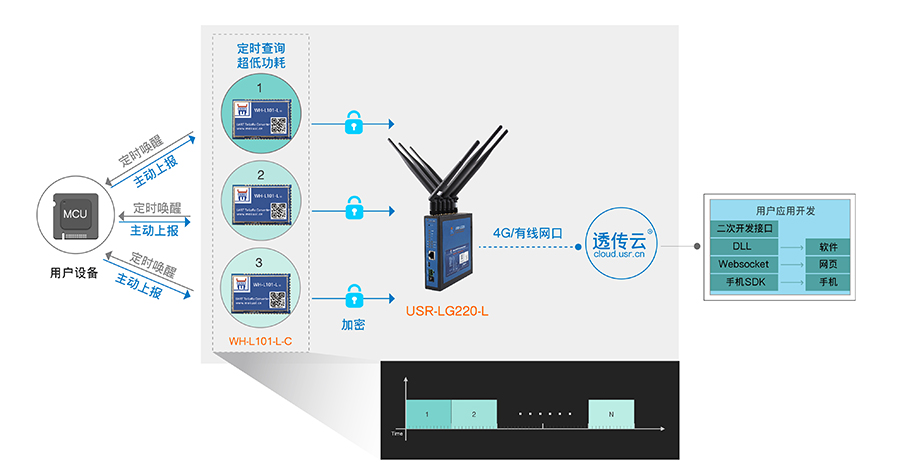

  工作模式二:轮询唤醒模式

  被动唤醒模式:集中器设该模式后,入网节点模块将进入被动唤醒状态,此时集中器会按照web设置下发前导码(前导码时长和唤醒周期一致)唤醒在网该信道的所有节点,并把数据传输给节点;数据下发后,若集中器收到模块回复的数据会立下发下一条数据,否则等到接收时间超时下发下一条数据。

  功能描述:

  1、使用此模式前客户需要先设置集中器相关参数,设置完成后集中器即处于监听状态,节点入网,集中器回复入网信息并保存节点信息,当入网节点数大于0或者数据库中已存在入网节点时,集中器会根据所设唤醒周期、轮询周期、轮询超时时间来周期性发送唤醒数据唤醒节点,并将用户设置的唤醒数据下发给节点。

  2、节点收到数据后做出相应动作并回复相关数据,完成一次数据交互;此后节点进入休眠,集中器等待下一个周期下发第二条唤醒数据,此模式下最多设置16条唤醒数据,当一条唤醒数据轮询完成所有节点(保存在数据库中的已入网节点)后会更换第二条轮询数据,等到下一个轮询周期再次重复以上步骤,当所有轮询数据轮询完成时,等待轮询周期结束后会从数据库中已保存的第一条数据开始重新轮询唤醒。

  轮询数据设置:由下发条数和轮询数据组成,被动唤醒模式下生效;

  下发条数:决定下面轮询数据数量,例如下发条数为4,那么只轮询数据1~4内的数据;最大支持16条指令数据,数据格式为“十六进制”,请严格按照数据格式填写。

  轮询数据:用户需要要轮询下发的数据或指令,“十六进制”输入,最大64字节,请务必按照16进制格式输入。

标签 LoRa
