串口服务器

摘要:本文介绍了串口联网服务器的定义、外观、由来、应用领域、使用方法和相关产品

什么是串口服务器?

串口服务器,串口网络模块

串口服务器又叫做串口联网服务器、以太网串口转换器、串口通讯服务器、串口设备联网服务器、终端联网服务器、TCP/IP转换器等,是一种网络通讯接口转换设备,实现工业上常用的RS232、RS485、RS422等串行通讯方式转换成TCP/IP网络接口,并实现双向数据透明传输。利用串口服务器,用户不需要具体的网络知识就可以轻松的将单片机、串口设备联网,从而实现远程数据采集、远程控制等智能化系统的搭建。

串口服务器分为:单串口服务器和多串口服务器。

串口服务器的由来

串口服务器,串口转网络模块

对于串口服务器,两个关键词是串口和网络。网络分为内网和外网两种,内网一般指以太网,外网指Internet,它是进行全球范围内通信的有效手段。在网络盛行之前,设备与计算机之间一般通过简单的RS232来实现数据的交换;如果需要远距离传输也可以采用RS485(最长1000多米)。随着网络和现代信息技术的发展,对设备的几种需求逐渐提出来:

1.某些应用需要对分布于世界各地的设备进行远距离监控。

2.像机房监控、自助银行系统通信、办公楼自动控制系统等应用中,本身已经有完整的网络布线,能否利用这些已有的网络设施实现设备的通信。

3.对于RS232接口,PC机的一个串口只能够接一台串口设备,如果需要连接多个设备,原来的串口方案将不易于扩展,而网络则没有该问题。

由于以上原因,需要将设备连接到网络上。但是已经有成千上万原有的串口设备已存在,对这些设备的大批量改造显然不是一蹴而就的,这样作为暂时的解决方案——将串口转化为网口的串口联网服务器就应运而生了。

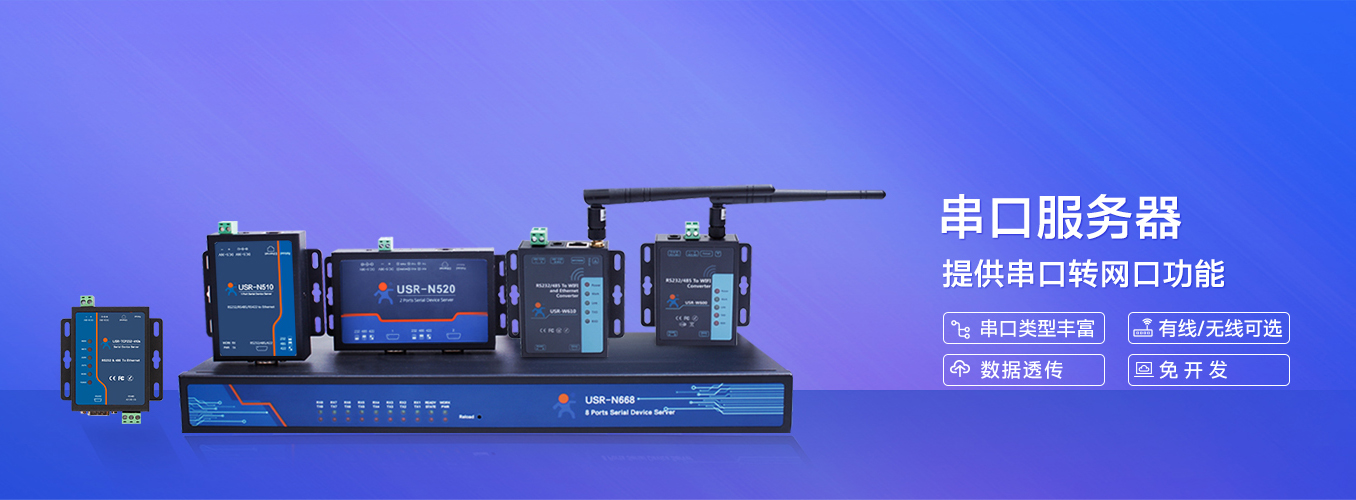

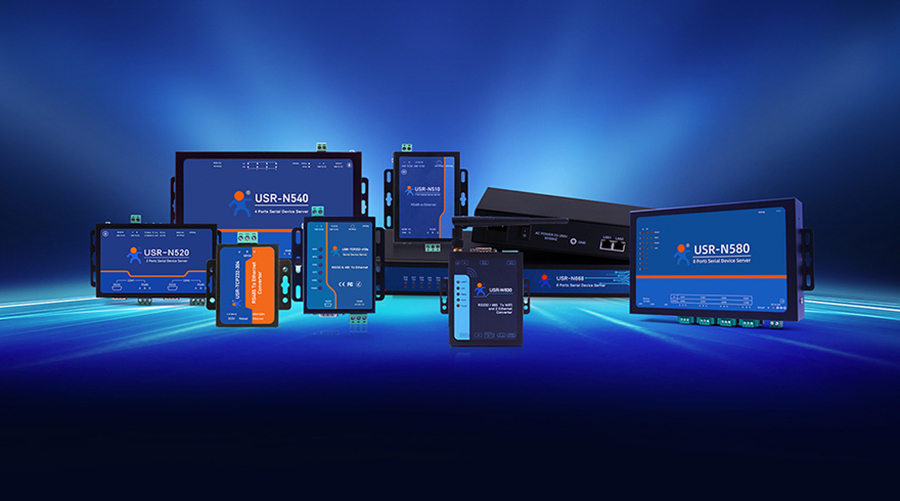

串口服务器图片

串口服务器 串口设备联网服务器 网络转RS232 RS485转以太网 多串口服务器串口服务器 串口设备联网服务器 网络转RS232 RS485转以太网 多串口服务器,三串口服务器,多串口设备联网服务器

串口服务器选型

串口服务器系列:
1.实现串口转有线以太网,支持D2D转发和自动虚拟串口;
2.所有产品型号以:“USR-TCP232-”开头,以下省略;(超级网口系列除外开头为"USR-")

系列 型号 功能 特点

超级网口系列
系列特点:1.单串口转以太网模块;
               2.小体积网口一体外壳;

K1
UART转以太网
小体积,体成本
K2
UART转以太网
(热卖)商业级,多功能,性价比
K3
UART转以太网
工业级,多功能,高性能,Cortex-M4内核

串口服务器 T24系列
系列特点:1.单串口服务器;
2.低成本,CE FCC认证,转换速率快;

204
RS485转以太网
(热卖)小体积,低成本
200
RS232转以太网
(热卖)小体积,低成本
300
RS232/RS485转以太网
RS232和RS485不能同时使用

串口服务器 E45系列
系列特点:1.多串口服务器,多串口可同时使用;
2.支持:DHCP、内置网页、域名解析;
   3.Cotex-M3内核,高端性能,更强更可靠,工业级温度,CE FCC ROHS认证 ;

504
RS485转以太网
三路RS485转网络
500
2*RS232+RS485/RS422转以太网
三串口服务器,2路RS232,1路RS485/RS422
52E
2*RS232+RS485转以太网
实现手拉手一条网线即可完成组网

串口服务器 M4系列
系列特点:E45系列升级版,拥有E45系列全部功能特点,内核升级为Cortex-M4.主频升级至120MHz.

410
RS232+RS485转以太网
(热卖)RS232和RS485可同时使用
USR-N540
RS232/485/422转以太网
(热卖)4路均支持RS232/RS485/RS422,支持同时工作

串口服务器 M0系列
系列特点:网页修改参数,网络升级固件,域名解析,DHCP自动获取ip.

310
RS232/RS485转以太网
RS232和RS485不可同时使用

串口服务器应用领域

串口联网服务器目前应用于:

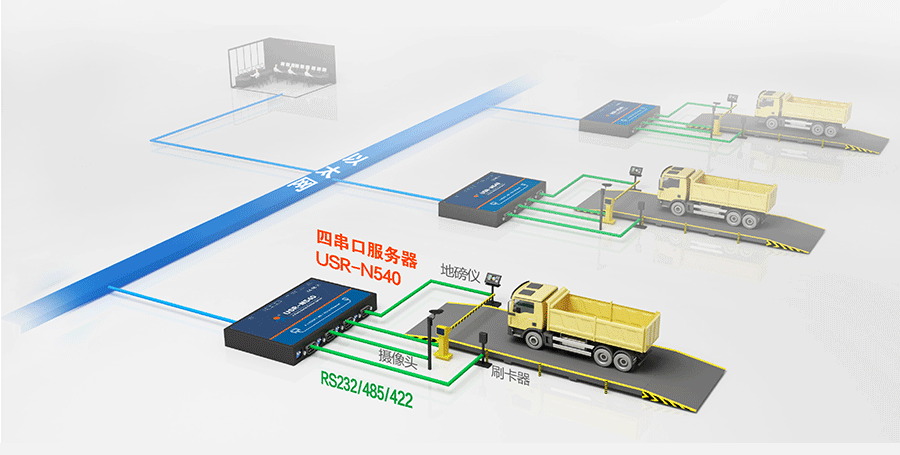

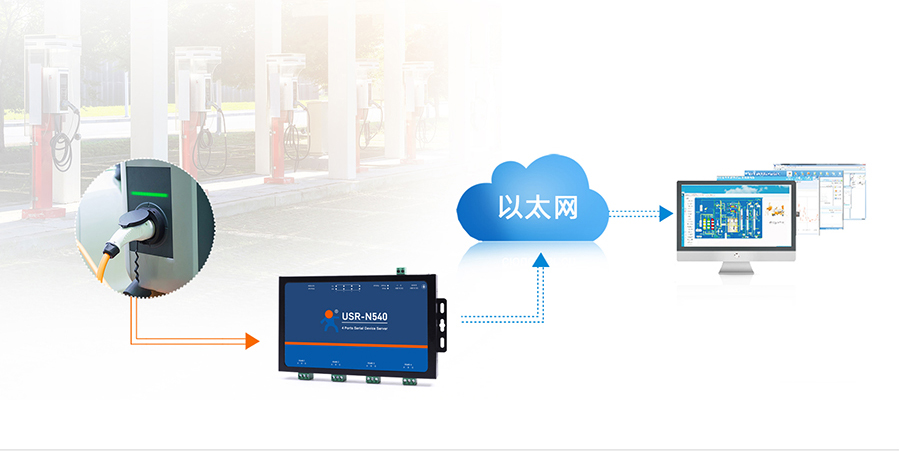

物联网、公共安防、工业自动化、智能家居、电力控制、环境监测、智能农业、门禁考勤系统、POS系统、售饭系统、楼宇自动化系统、电力监控、自助银行系统、电信机房监控等。

串口服务器使用方法

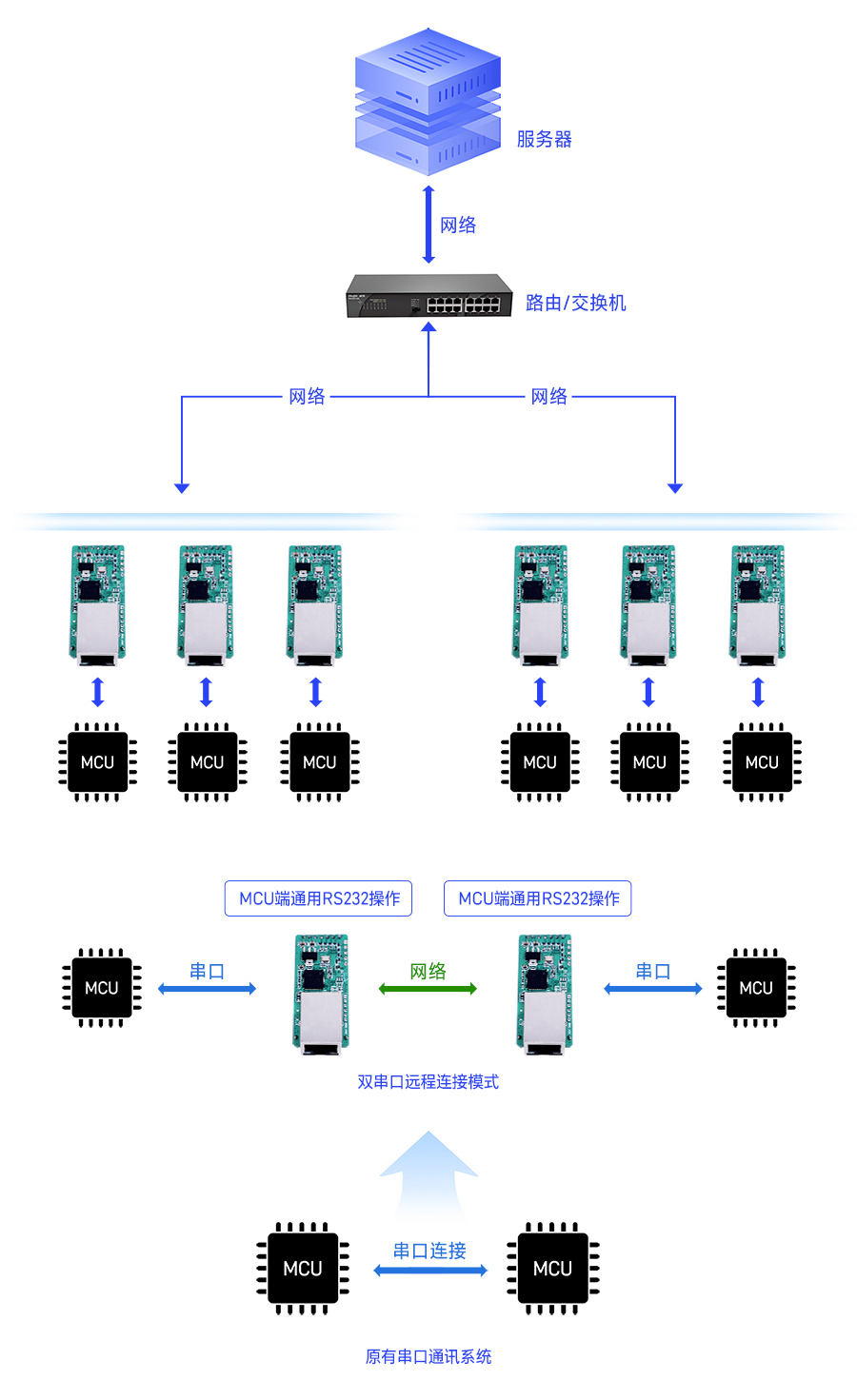

应用框图如下图所示

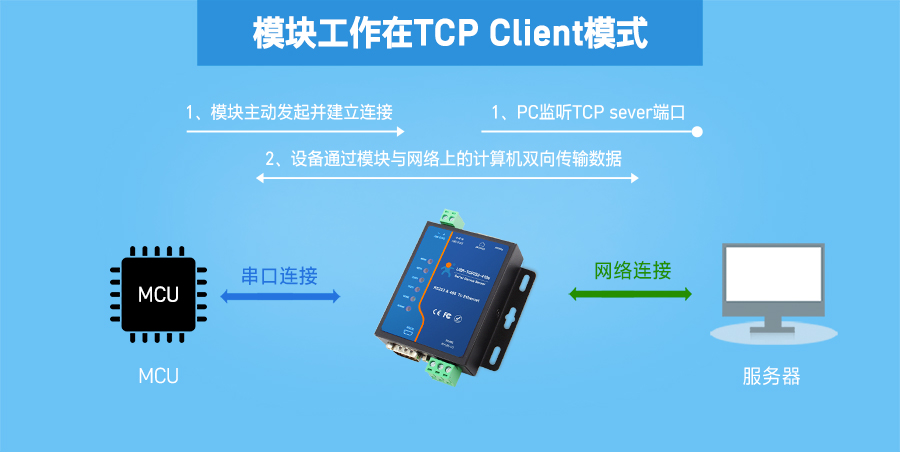

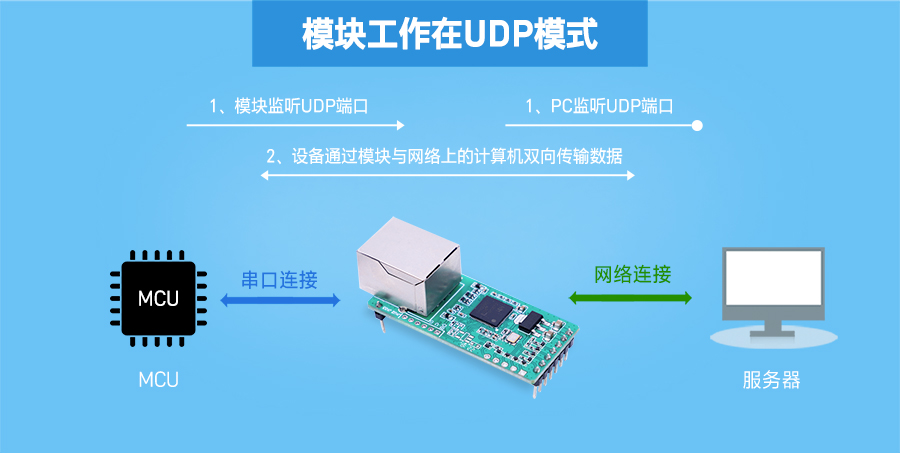

网络转串口模块工作模式

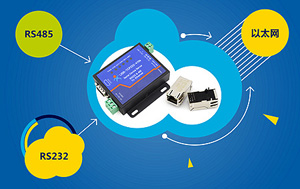

TCPIP转RS232模块应用框图

RJ45转TTL模块
