一、所需资料

　　说明书

　　软件设计手册

　　串口调试助手

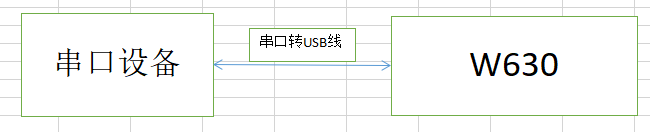

　　二、网络拓扑图

　　

　　三、连接方式

　　USR-W630(以下简称W630)接上供电电源，此时power指示灯亮起；将wifi串口服务器W630的串口通过串口线(USB转232或者转485)接到电脑上，装上wifi天线，模块正常启动后，work指示灯每2s闪亮一次

　　四、操作步骤

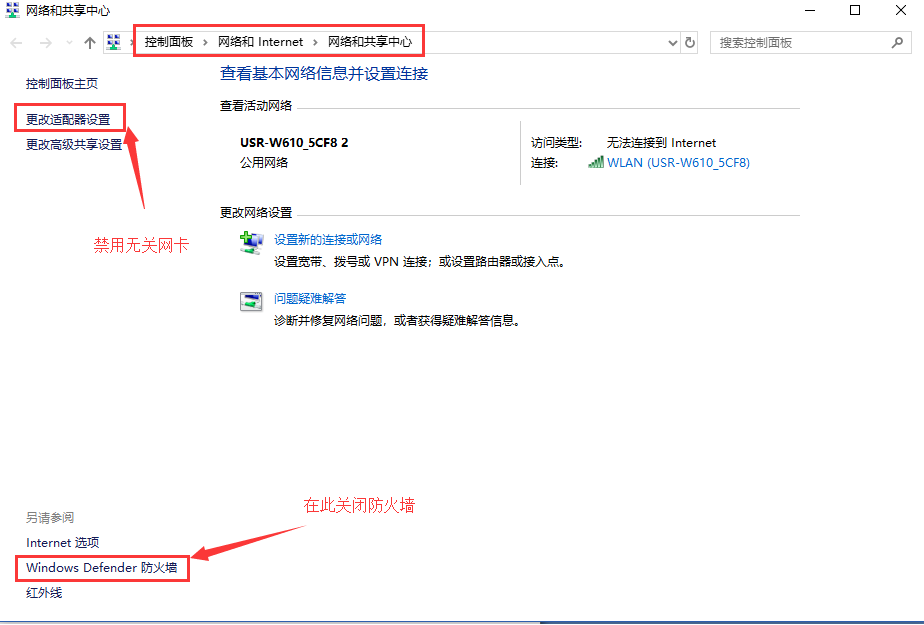

　　注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件;在适配器设置中禁用本地网卡、VpN、虚拟机以及其他的网络设备

　　

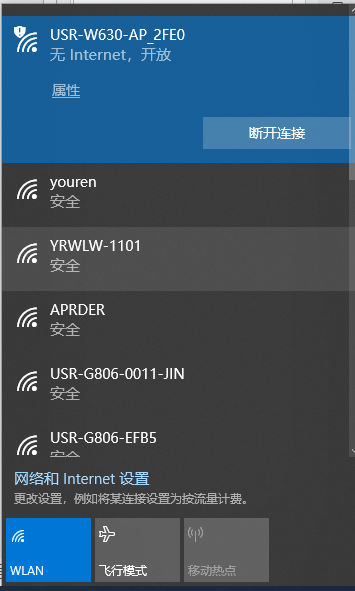

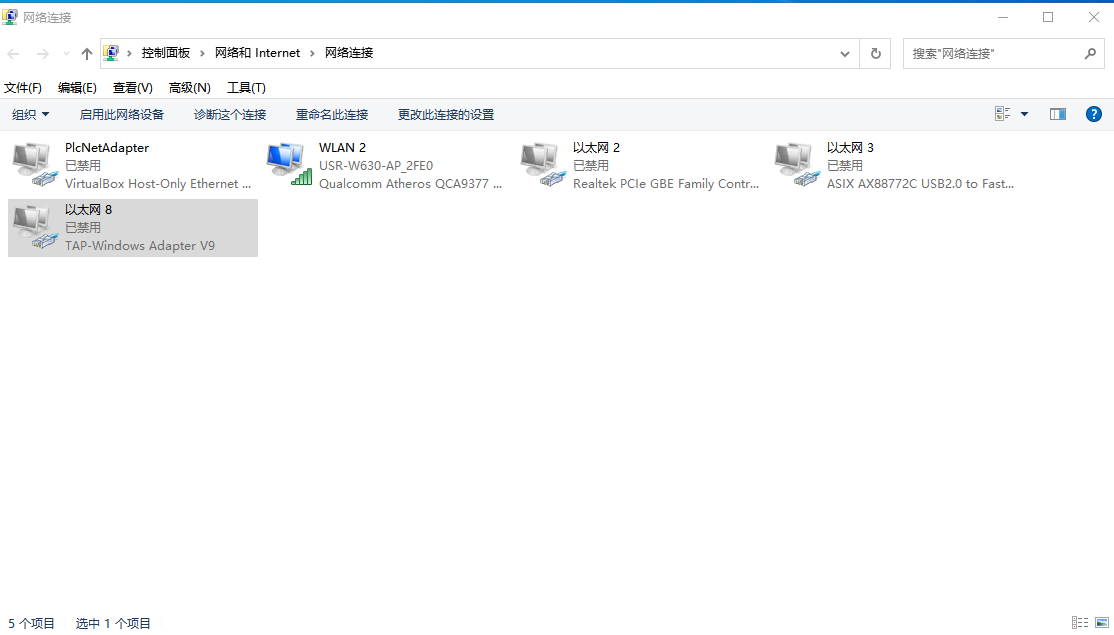

　　1.电脑连接W630的wifi，禁用其他多余网卡

　　

　　

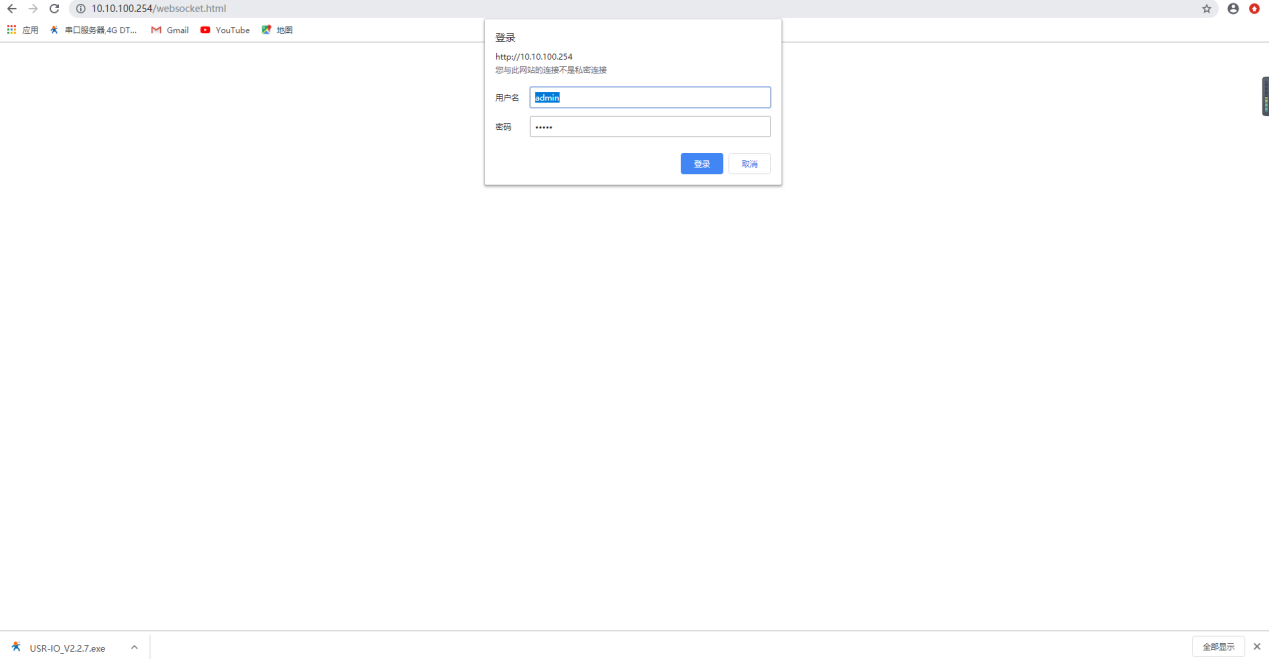

　　2.浏览器输入10.10.100.254/websocket.htm,进入websocket页面

　　

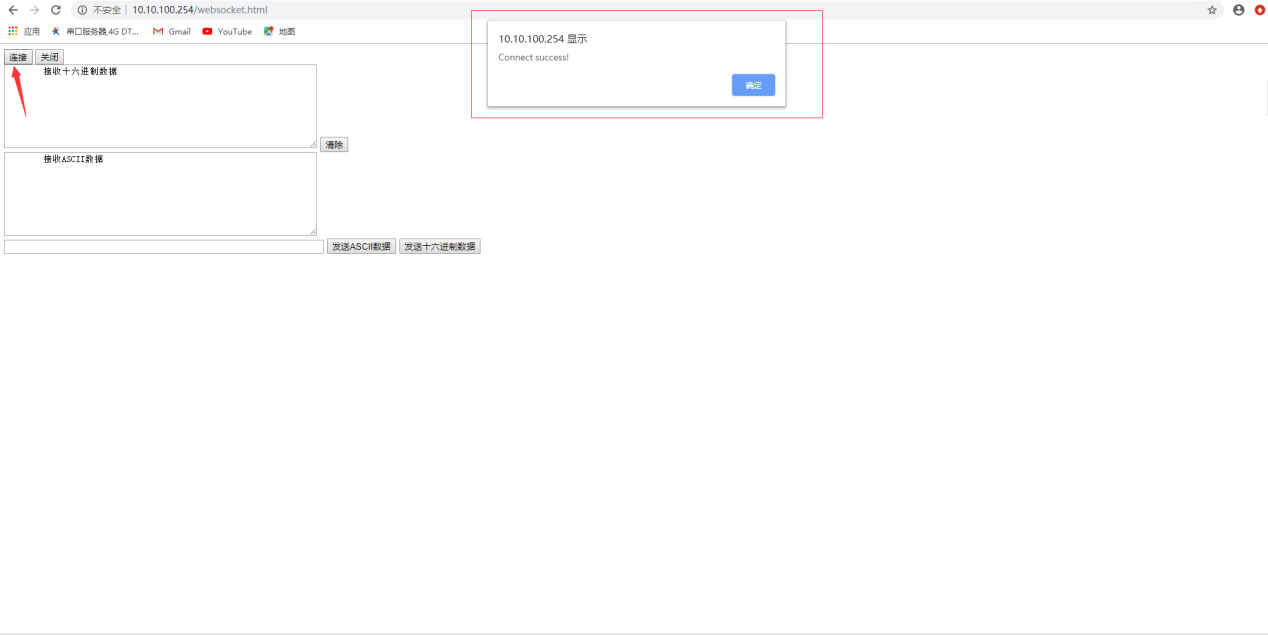

　　3.点击连接，可以看到连接成功的提示

　　

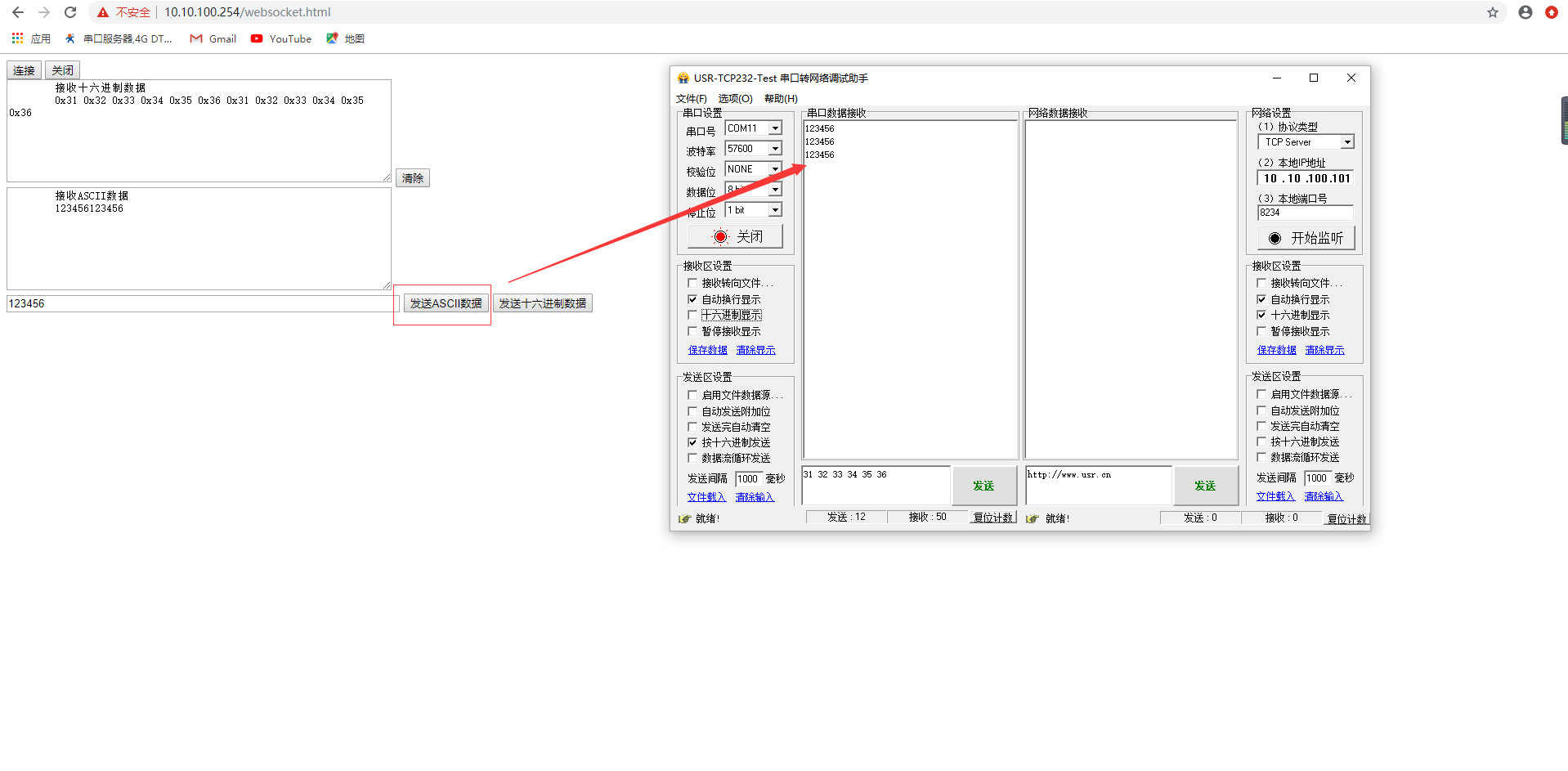

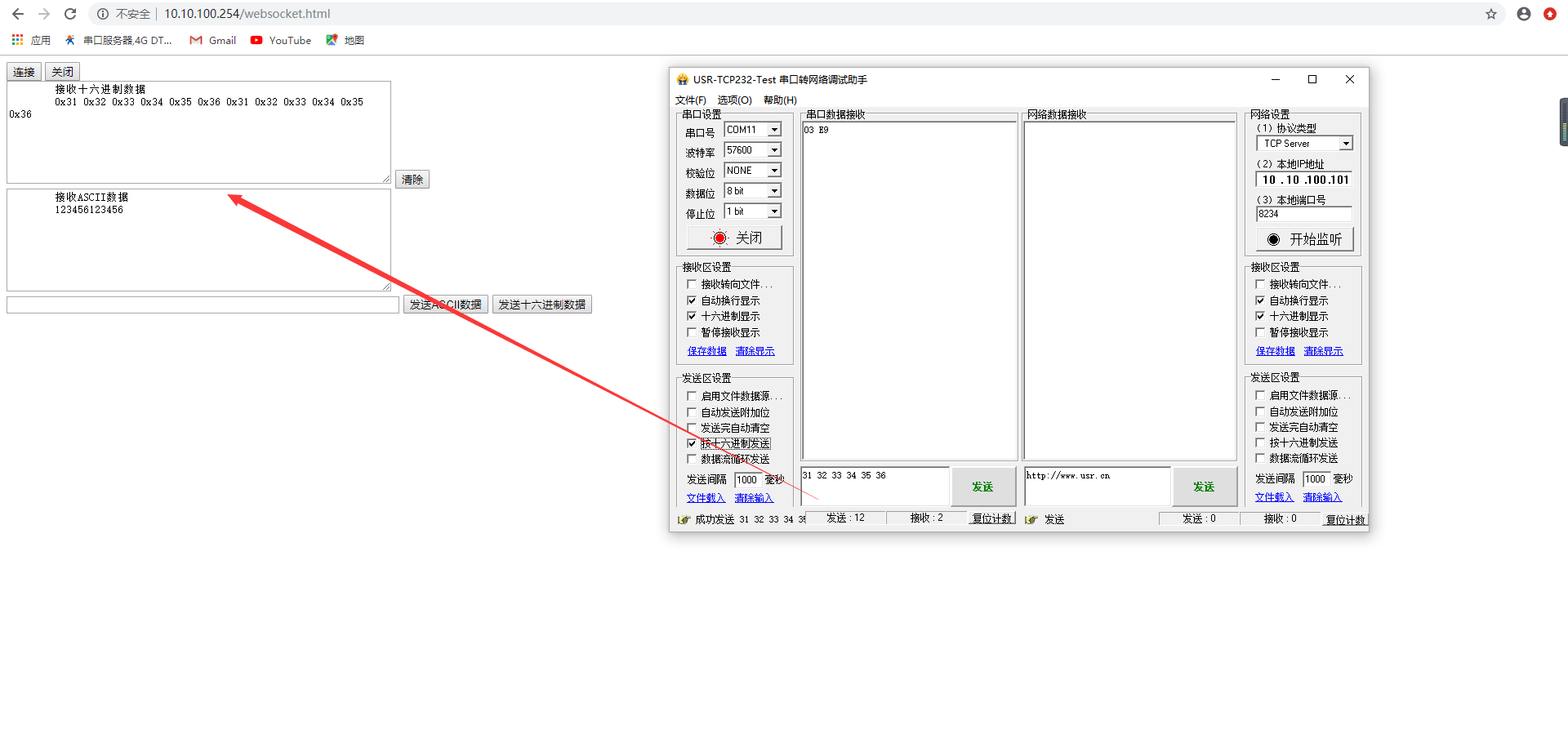

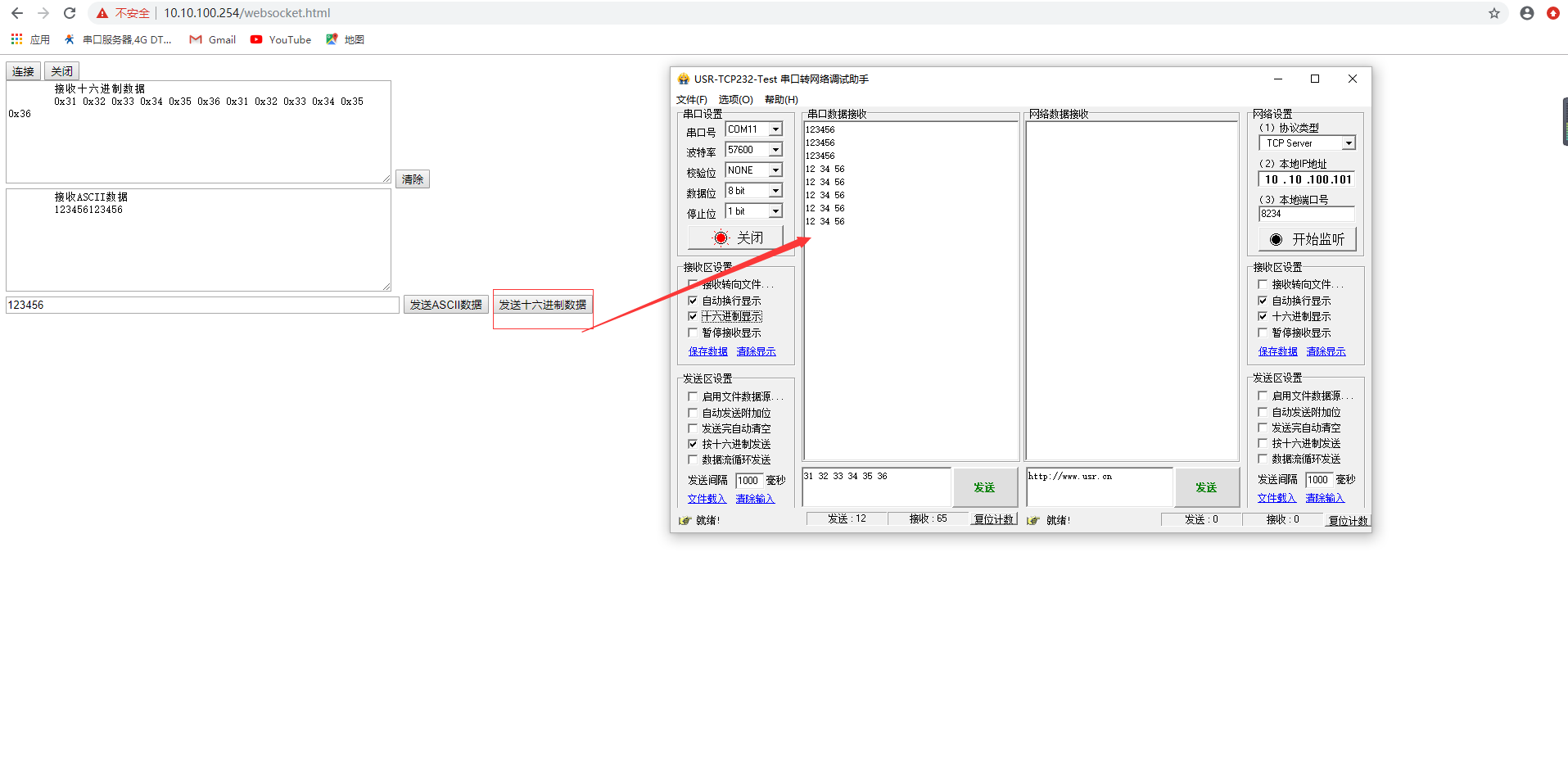

　　4.使用串口调试助手打开串口，串口参数和W630的内部串口参数设置一致，支持ASCII和十六进制发送和接收
