USR-W610 路由模式(内置网页)
2020-09-11


  一、所需资料

  说明书

  软件设计手册

  串口调试助手

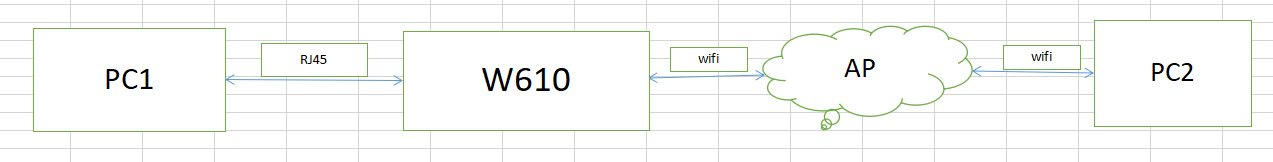

  二、网络拓扑图



  三、连接方式

  USR-W610(以下简称W610)接上供电电源,此时power指示灯亮起;将双网口wifi串口服务器W630的网口通过网线连接电脑(pC1),pC2先连接W610的wifi,进入内置网页配置参数,然后连接同一WiFi,和W610处于同一局域网

  四、操作步骤

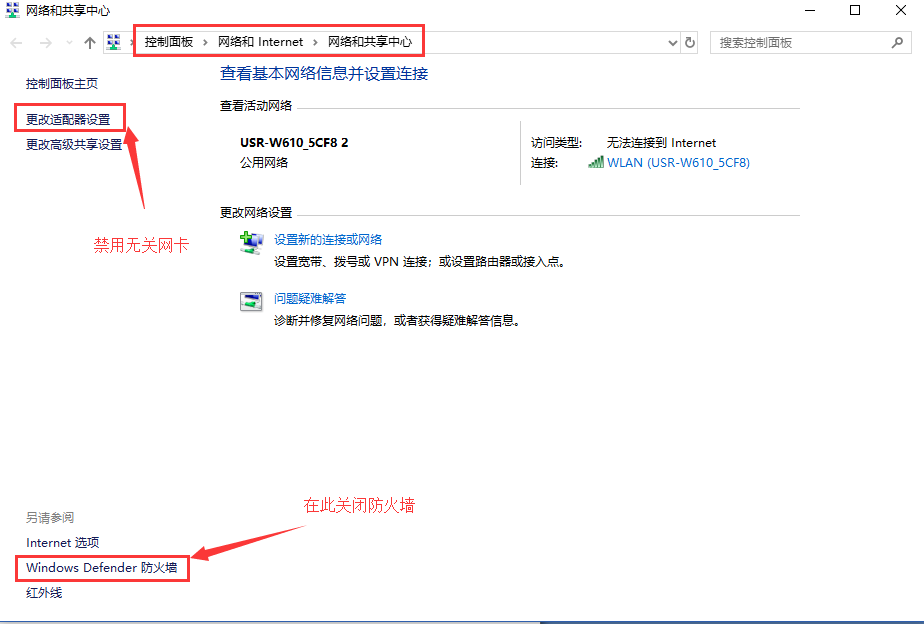

  注意:在开始测试之前,一定要把电脑上的防火墙关闭,退出杀毒软件;在适配器设置中禁用本地网卡、VpN、虚拟机以及其他的网络设备

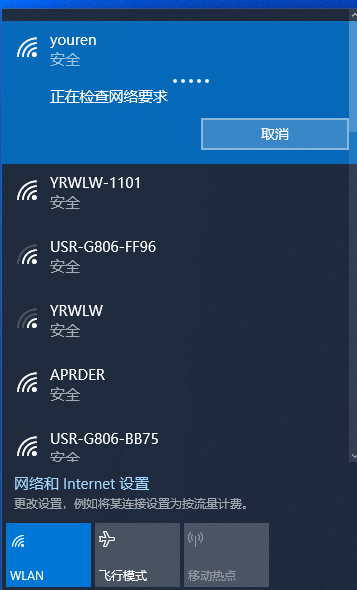

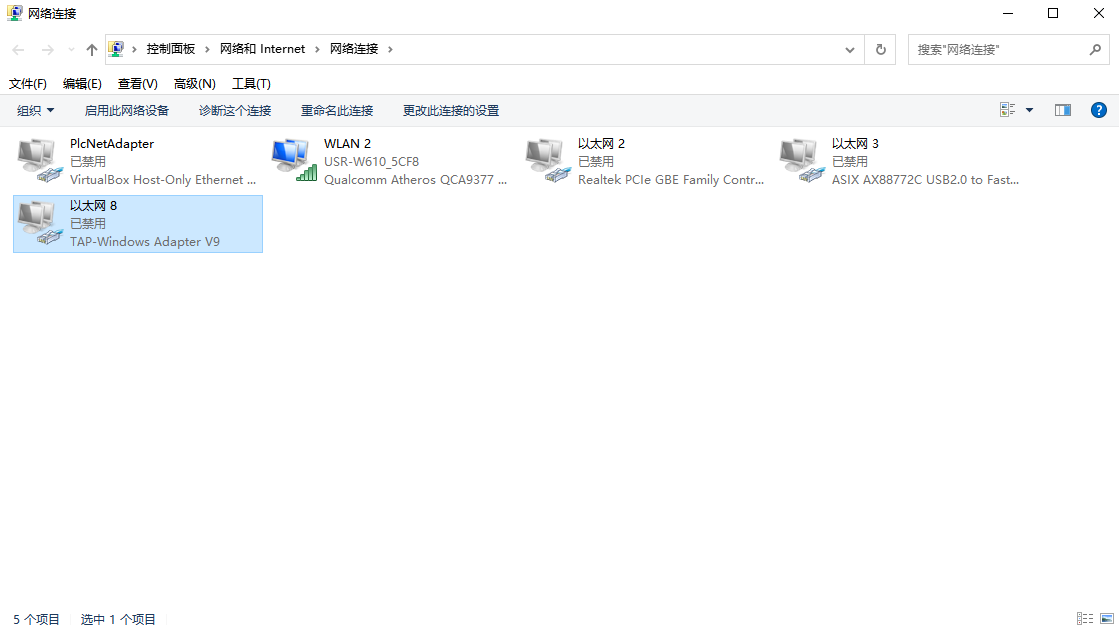

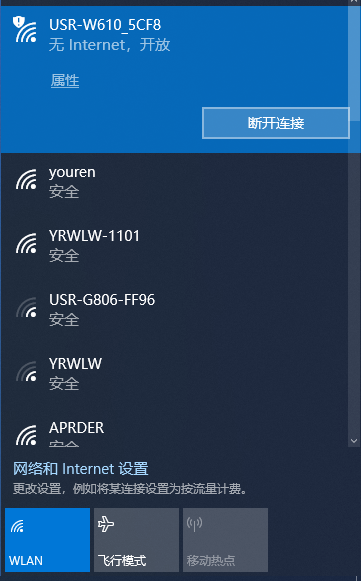

  1.电脑连接W610的wifi,禁用其他多余网卡

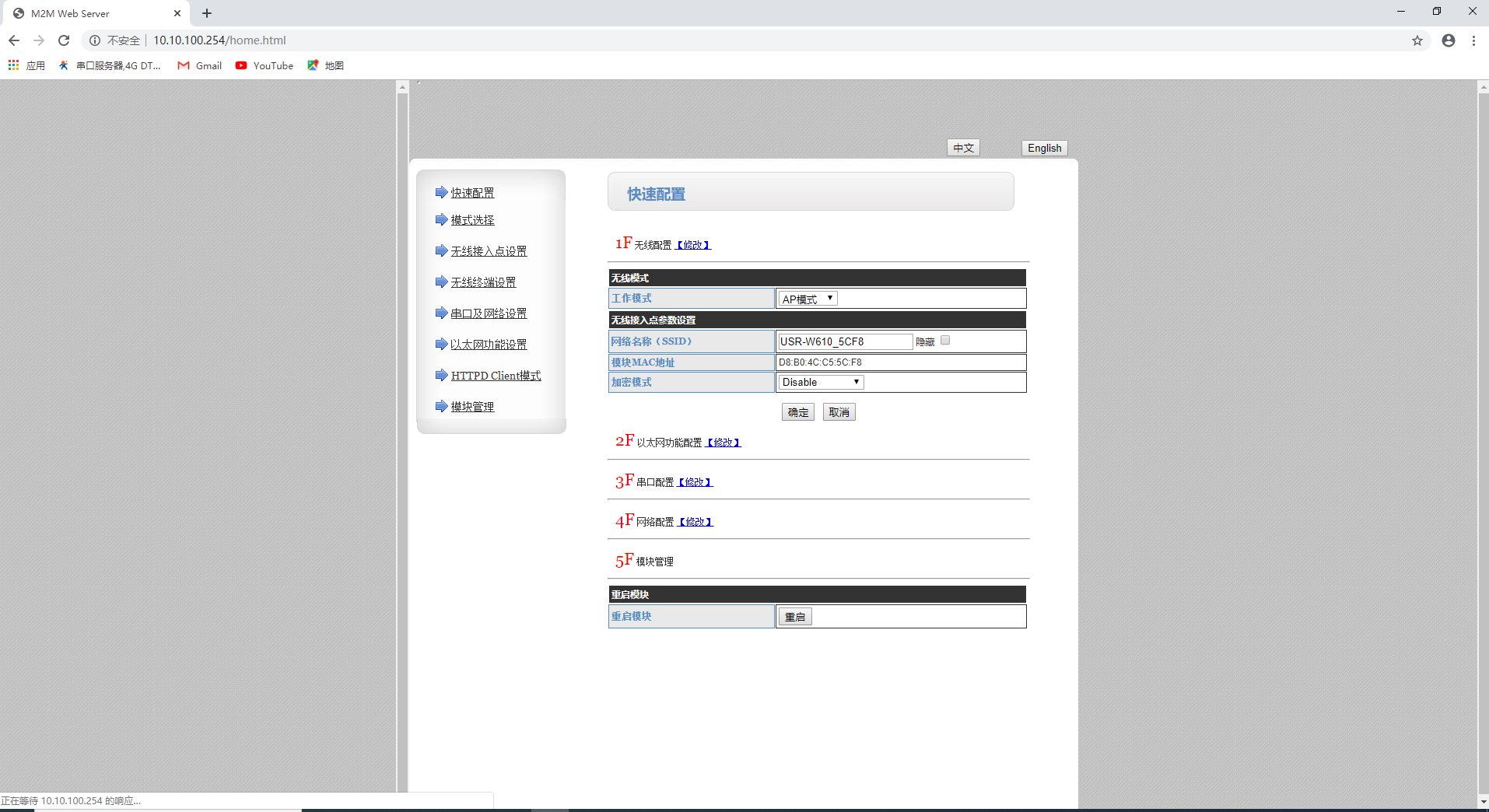

  2.浏览器输入10.10.100.254进入内置网页,登录的账号和密码是admin和admin

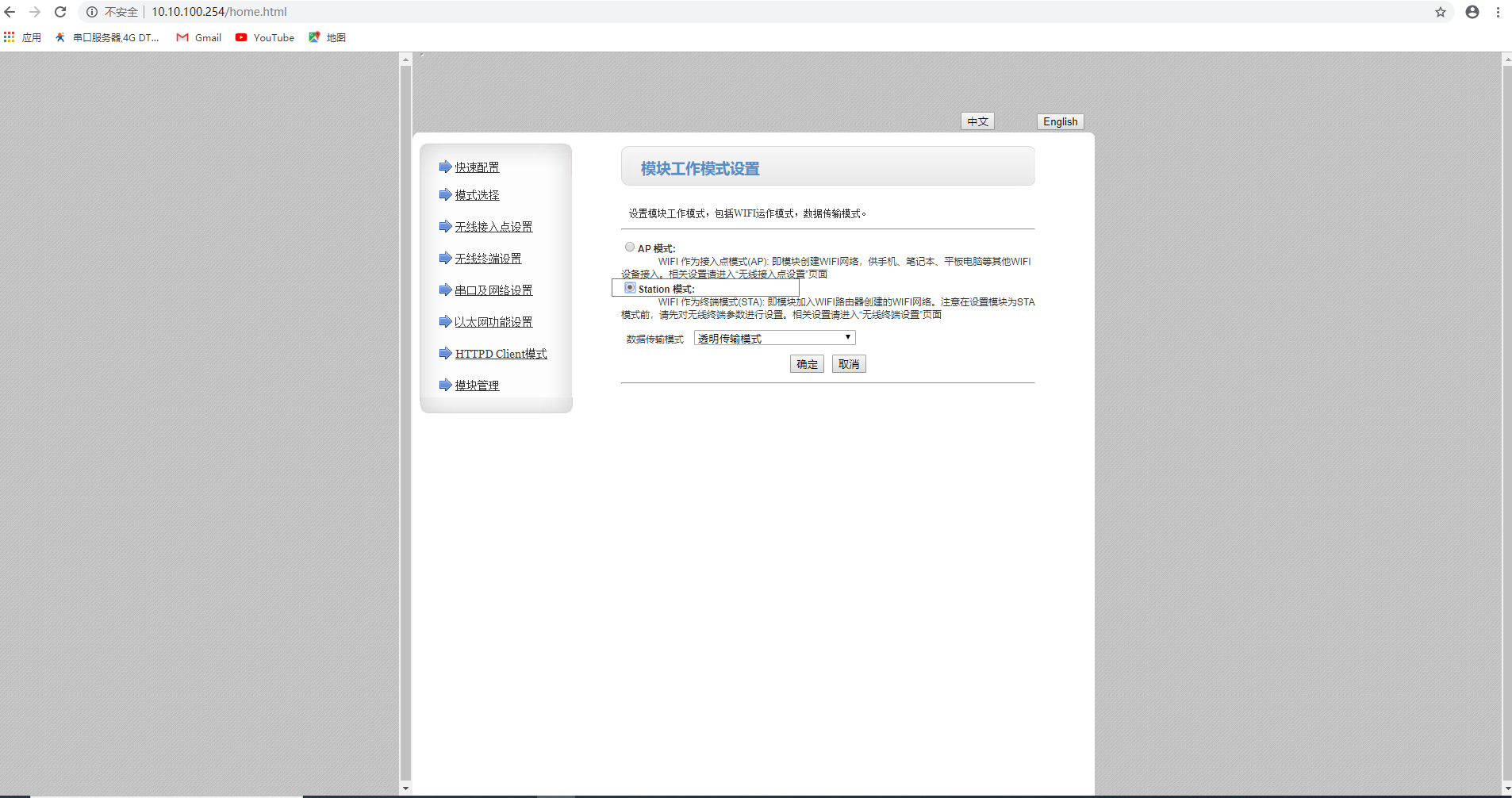

  3.选择模块工作模式Station模式(STA),点击确定

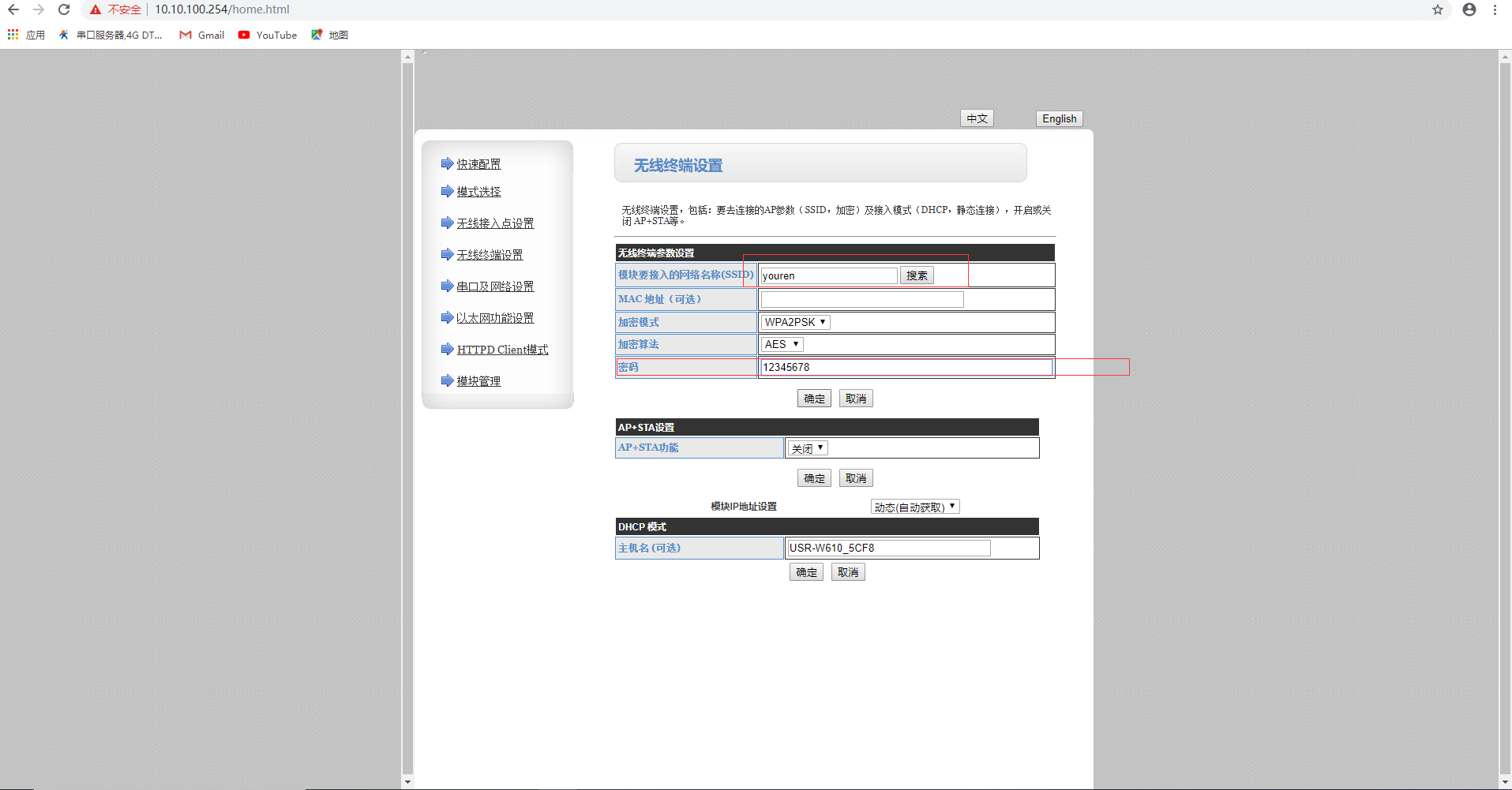

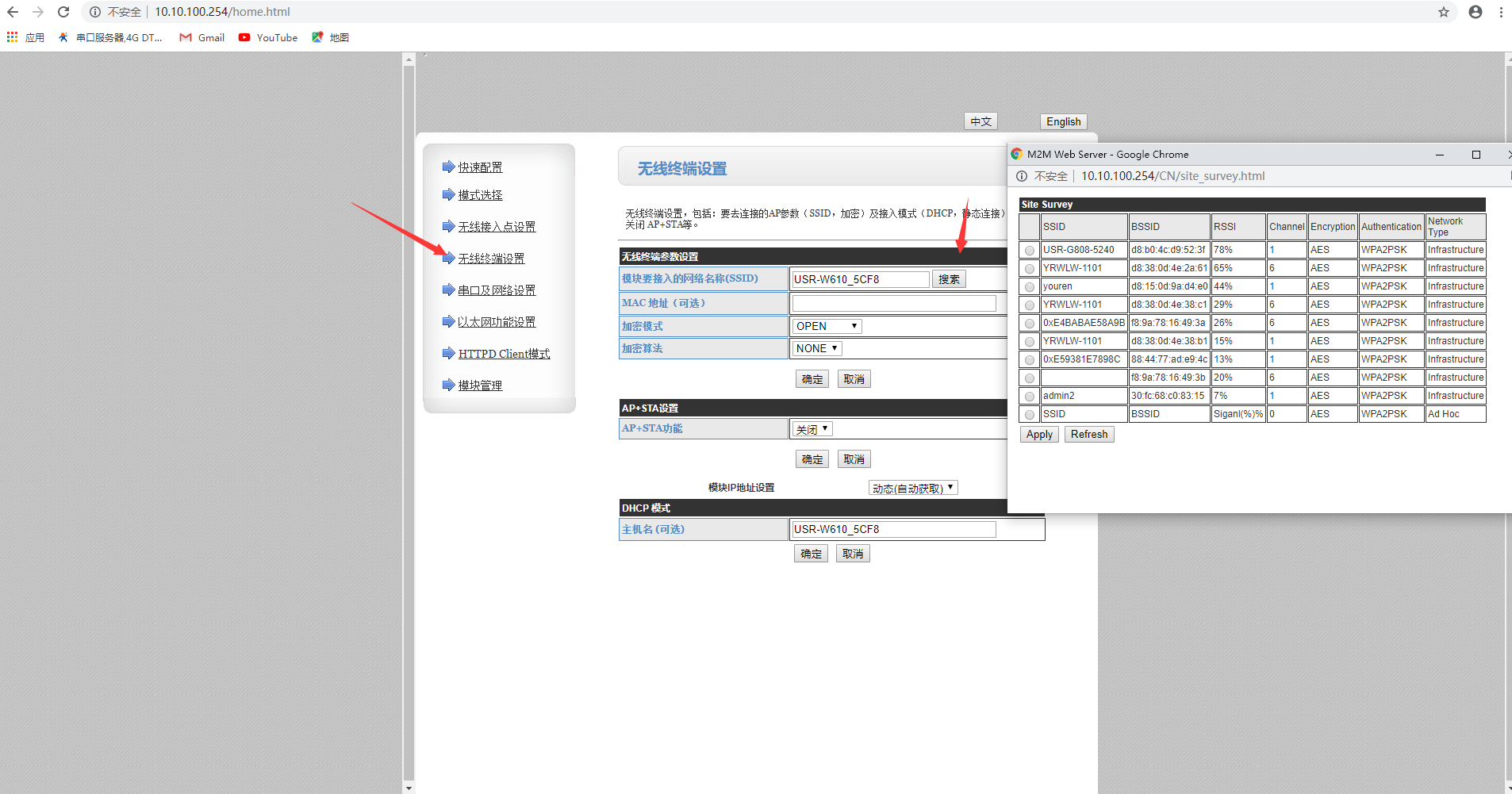

  4.选择无线终端设置,点击搜索,选择想要连接的wifi,输入密码,点击确定

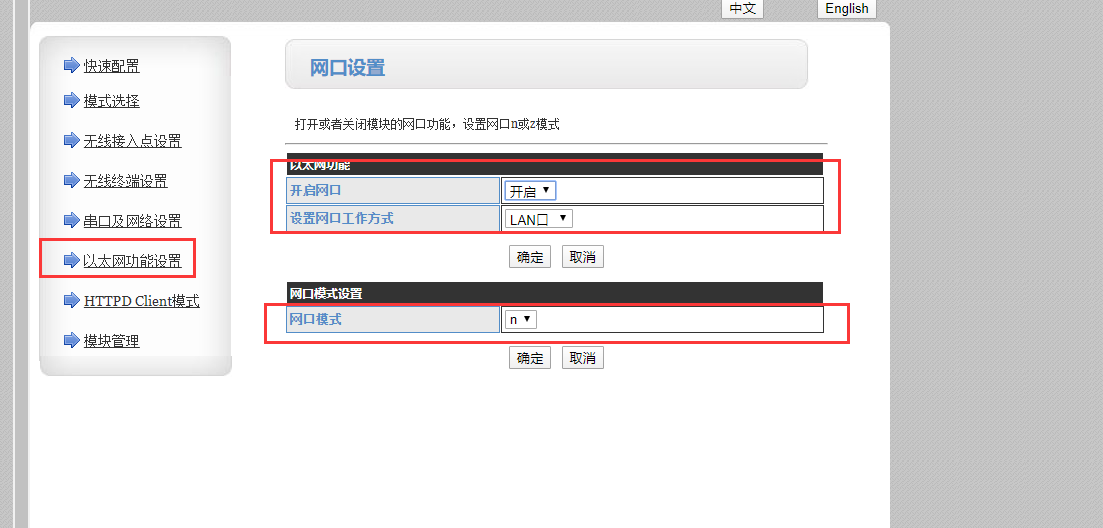

  5.以太网功能设置:开启网口,选择LAN口,点击确定,网口模式选择路由(n),点击确定

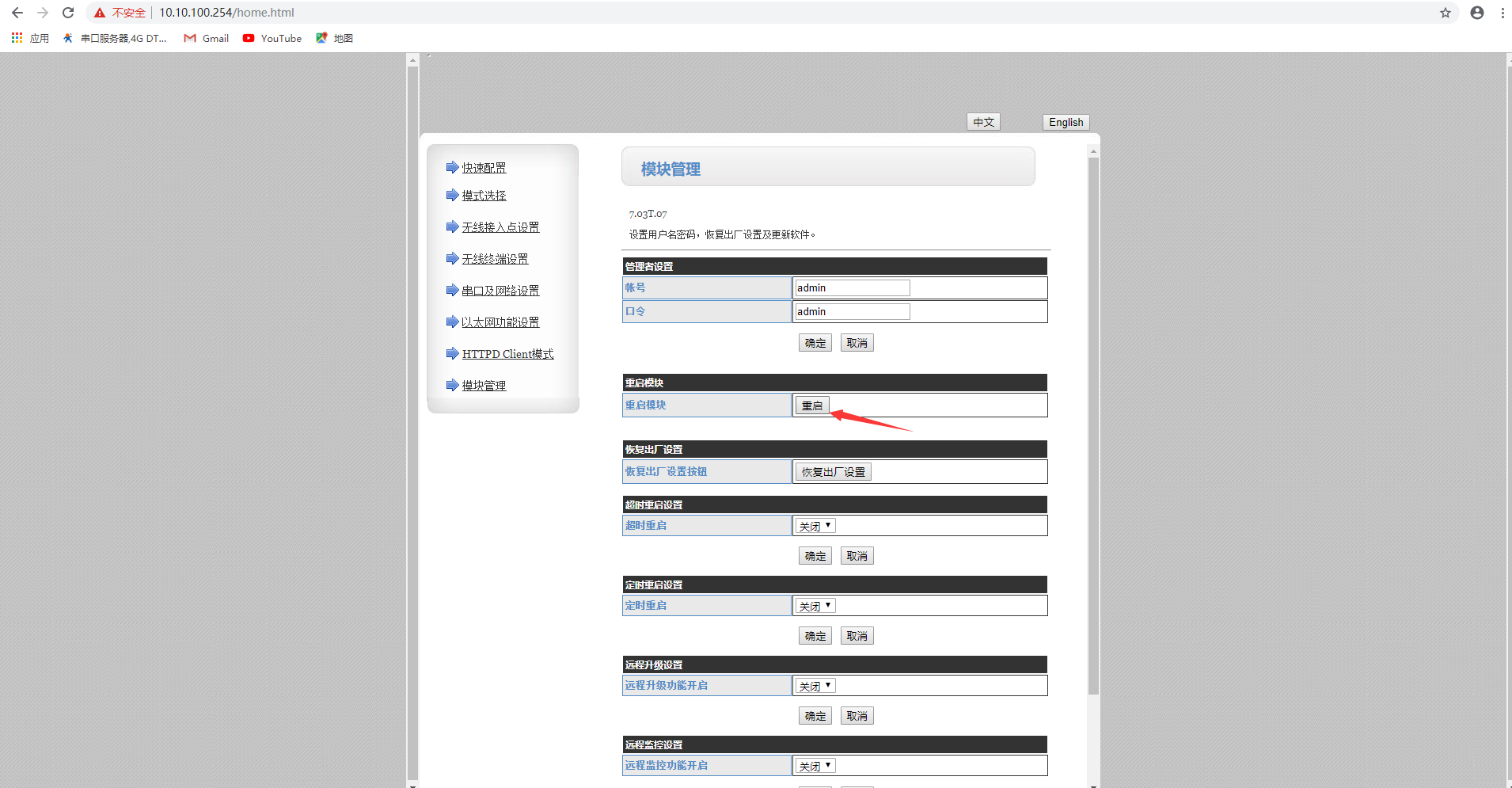

  6.在模块管理中重启模块,使参数生效



  7.pC2连接同一个路由器的wifi,处于同一局域网

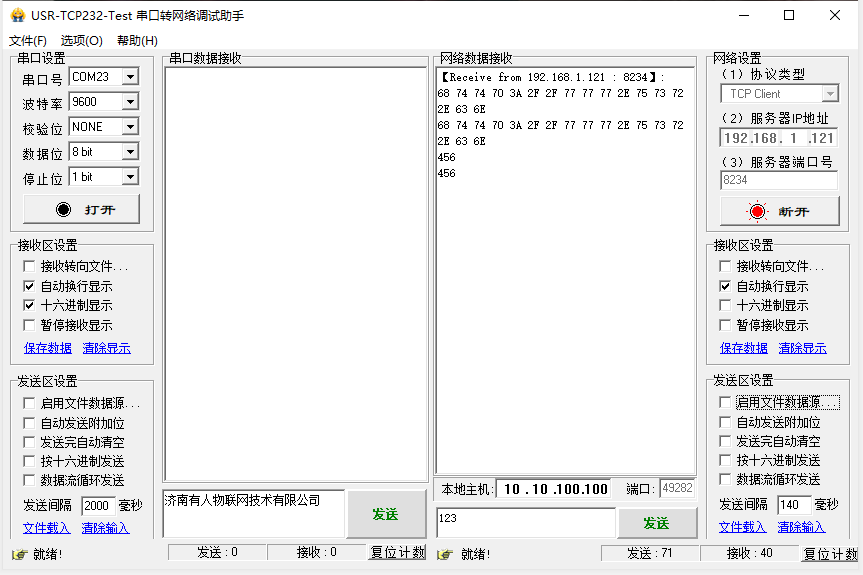

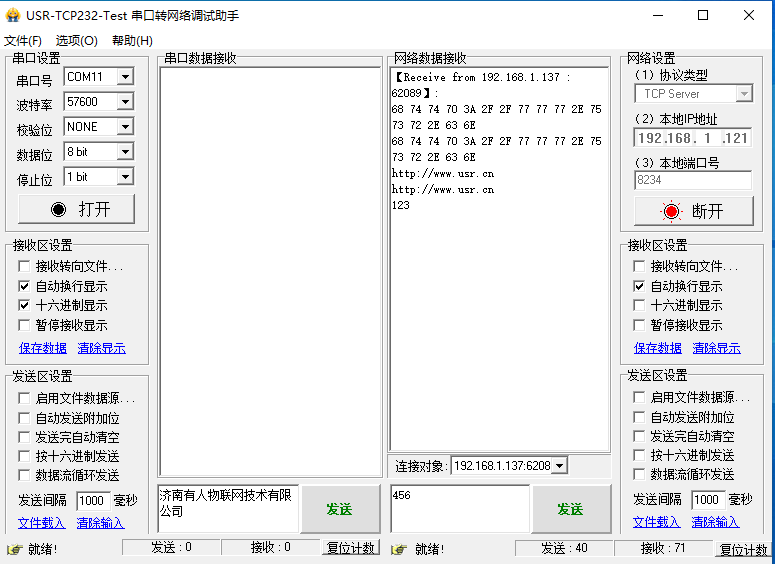

  8.pC2打开网络调试助手,网络端协议类型TCp server,本地端口号 8234,开启监听



  9. pC1做client,填写服务器的Ip和端口号:192.168.1.121和8234,点击连接

  pC1需要主动发起连接,建立通信



  USR-W610基本通讯测试http://www.usr.cn/Faq/338.html
