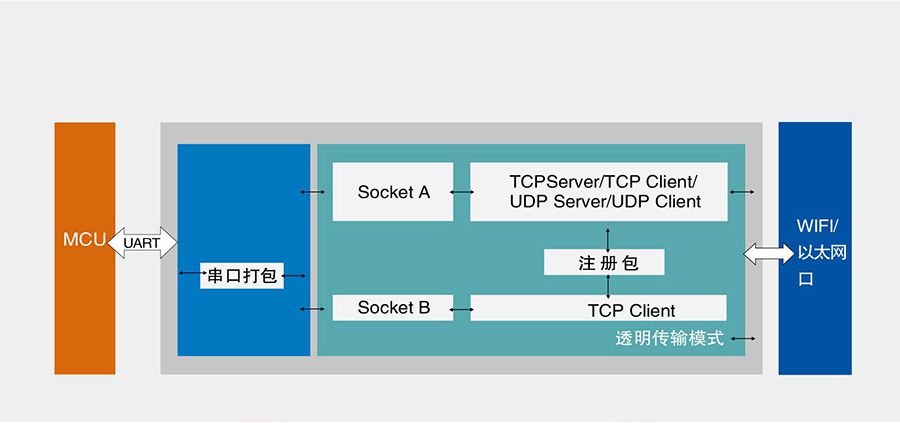

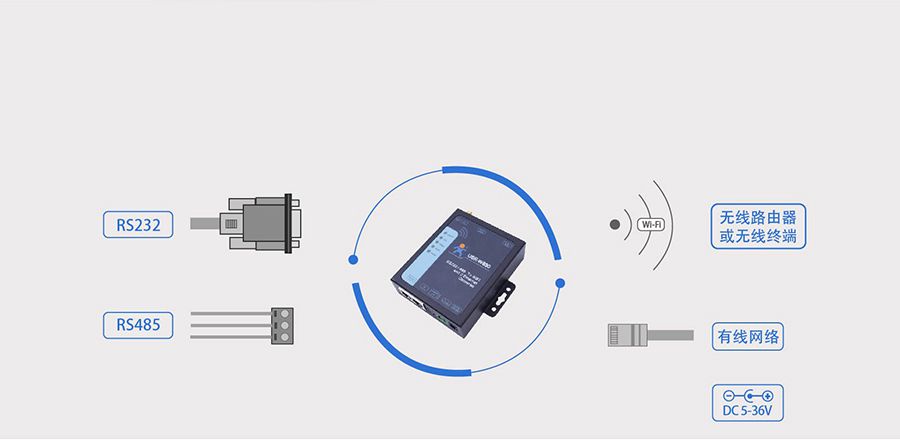

实现RS232或RS485与Wi-Fi或以太网间的双向数据透传。

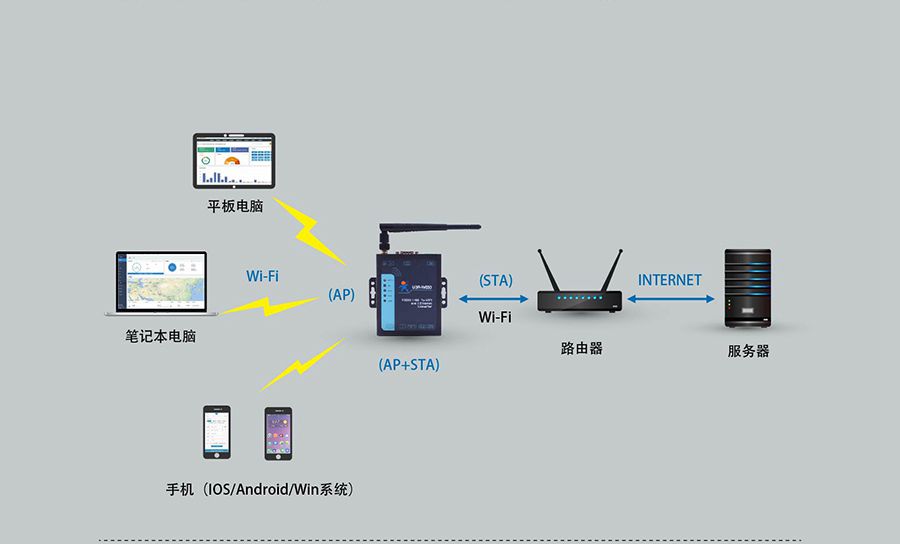

AP模式:Wi-Fi串口服务器做AP模式(相当于Wi-Fi热点)

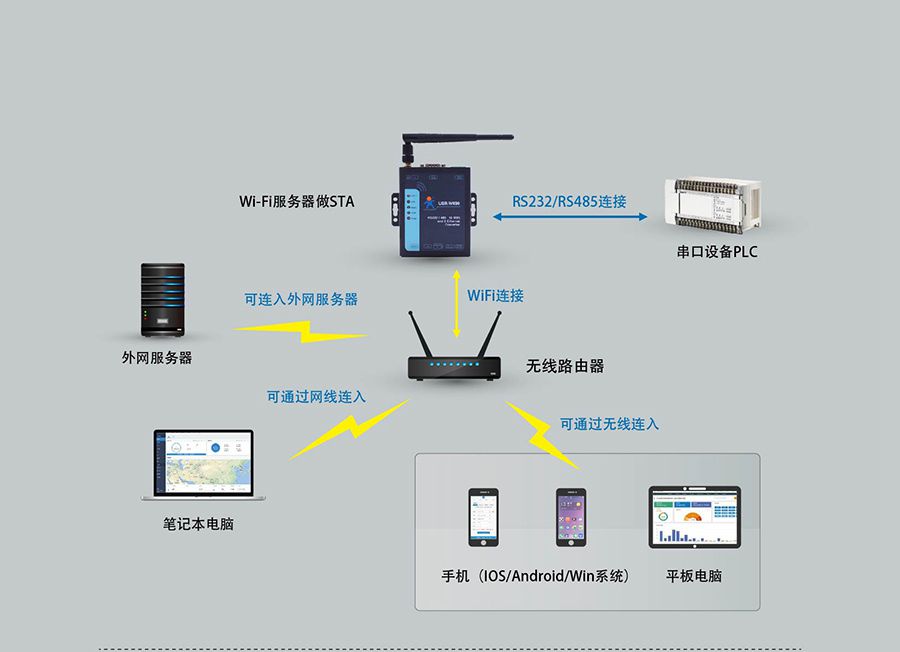

STA模式:Wi-Fi串口服务器做STA模式(连接无线路由器)
AP+STA模式:Wi-Fi串口服务器做AP+STA模式(连接无线路由器)

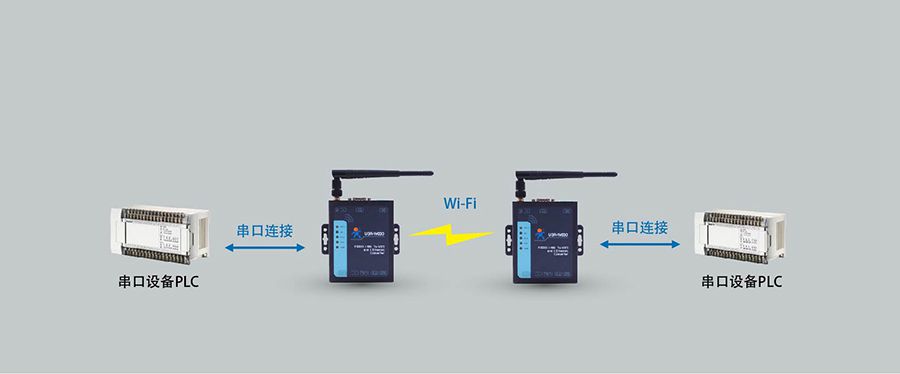

Wi-Fi串口服务器用于串口延长的应用
双网口支持交换机功能,实现手拉手一条网线走到底,
灵活好用,方便布线。

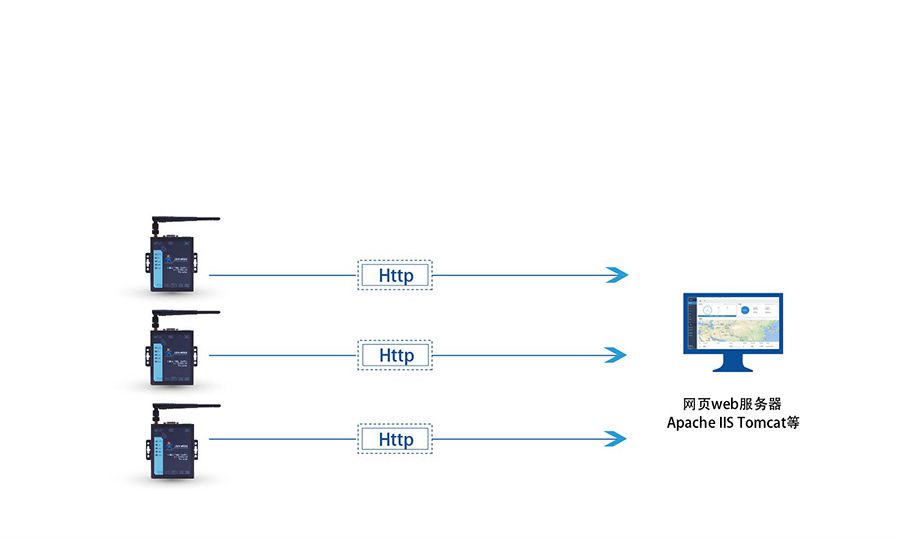

用户使用AT命令或网页设置好HTTP报头的具体内容,每次发送数据时,
USR-W630会自动将所发送的数据封装成HTTP协议数据,发送到指定HTTP服务器上。

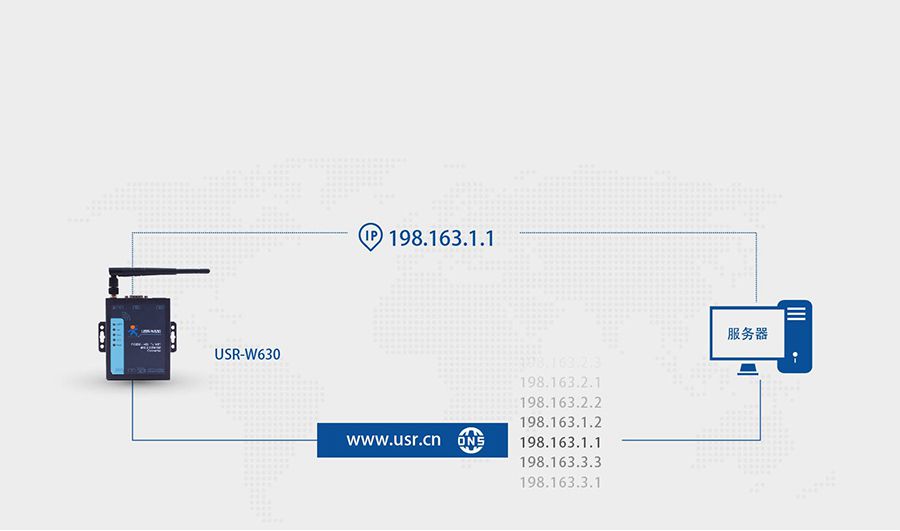

支持DNS功能,快速解析域名,摆脱繁琐记忆,无惧IP变化

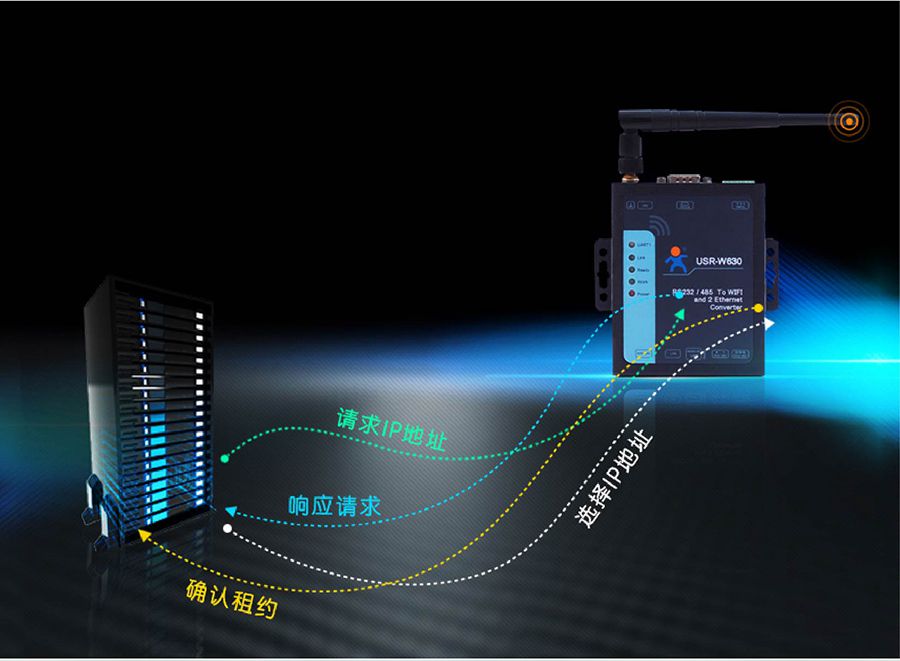

支持DHCP功能,所有接入LAN口的网络设备,
均可自动获取到IP地址。

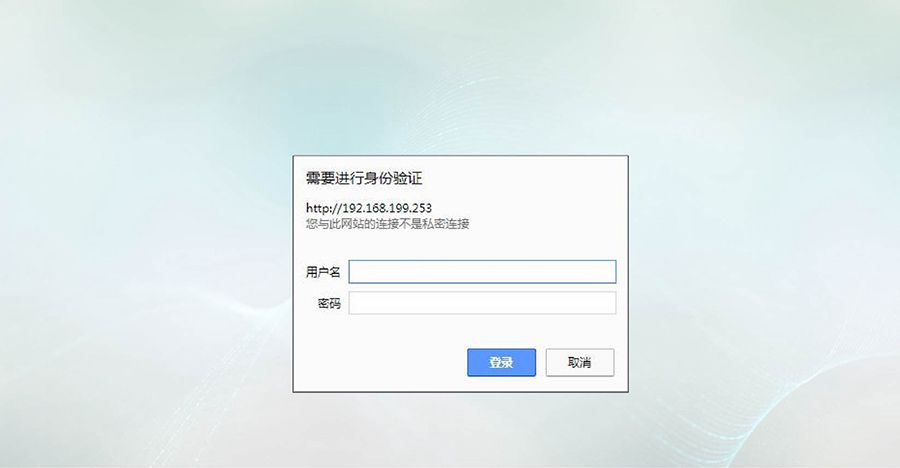

支持帐号密码验证,验证正确后方可配置

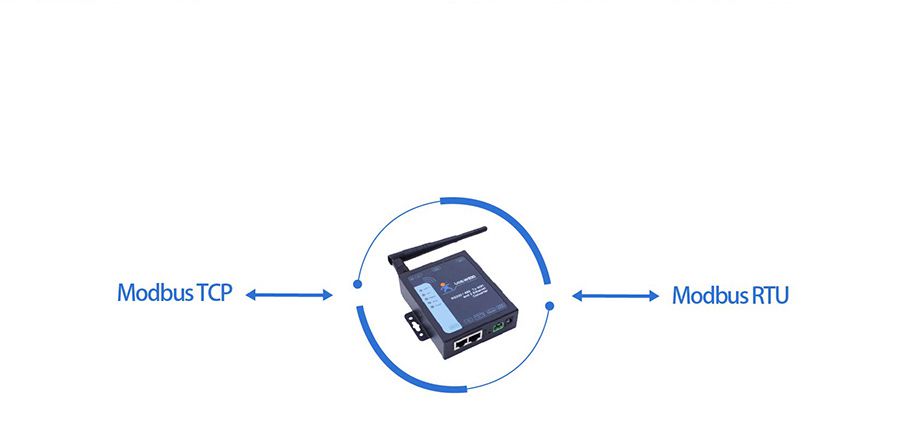

支持 Modbus TCP 与 Modbus RTU 互转

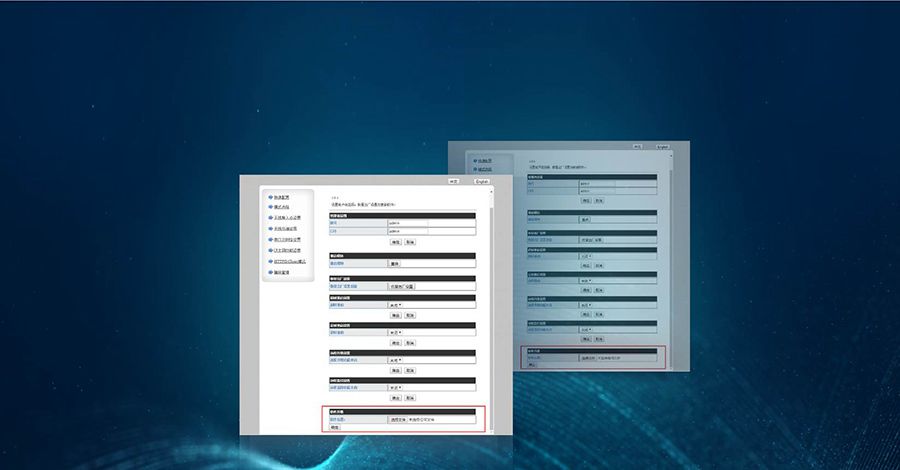

界面友好,左侧增加人性化的帮助提示;
支持网页定制、网页控制、网页数据采集等功能。

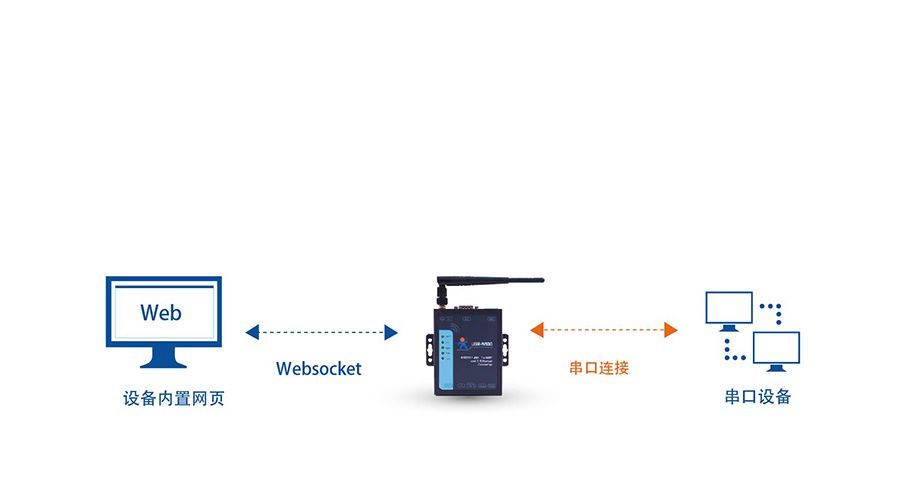

串口与网页进行实时交互,取代早先的HTTP GET、POST、PUT方式,反应速度更快。
支持网页升级固件,迅速完善设备功能、增强设备稳定性。

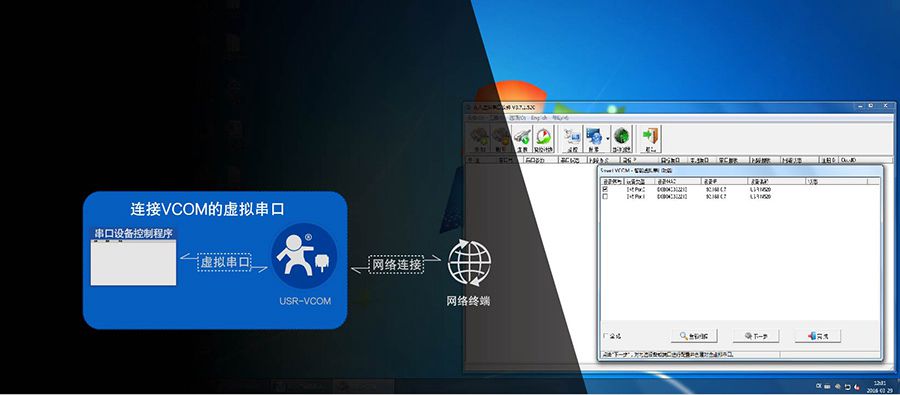

支持有人虚拟串口软件(USR-VCOM)
自动发现并配置连接设备

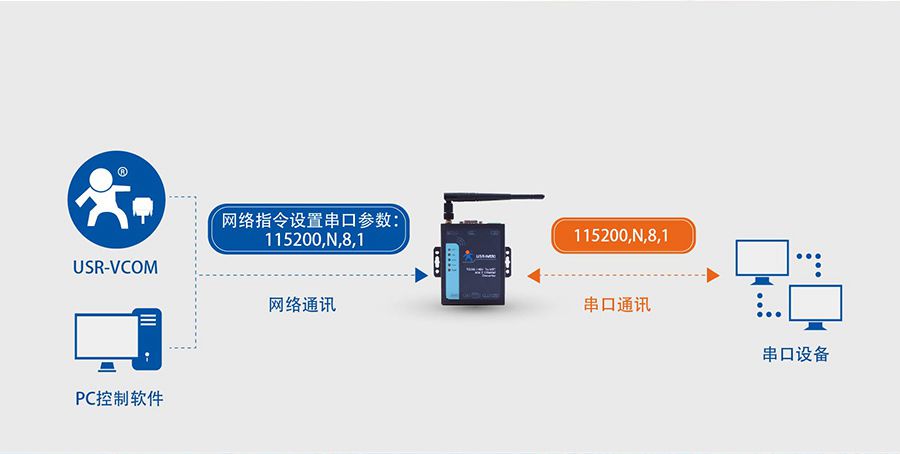

通过网络指令动态改变串口服务器的波特率、数据位、检验位、停止位。

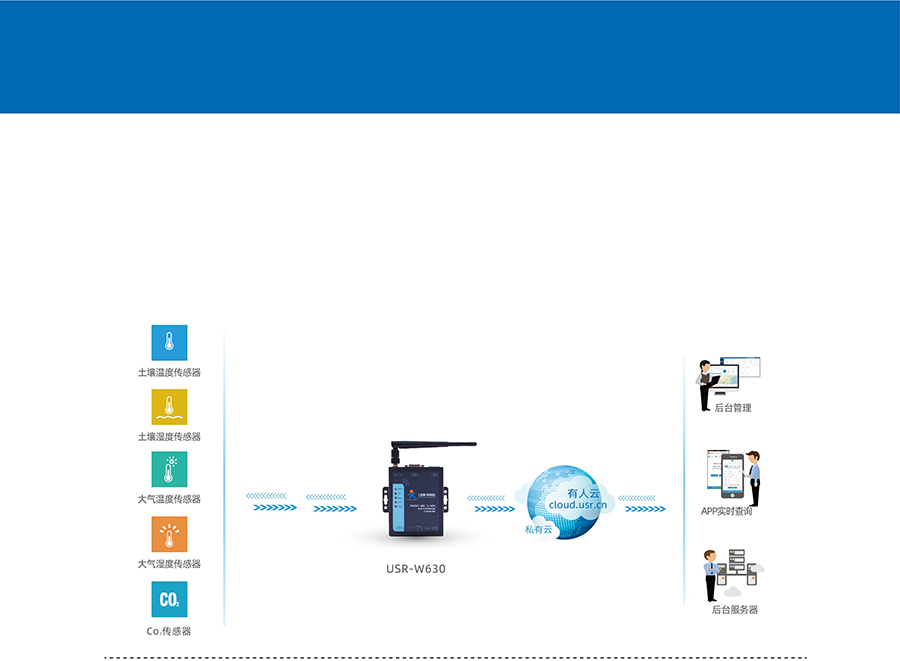

USR-W630结合土壤传感器使用,可快速、有效地获取农田土壤温湿度、
酸碱度等多组重要数据,方便农田维护人员及时调整管理方式,提高管理效率,
打造现代智慧农业。

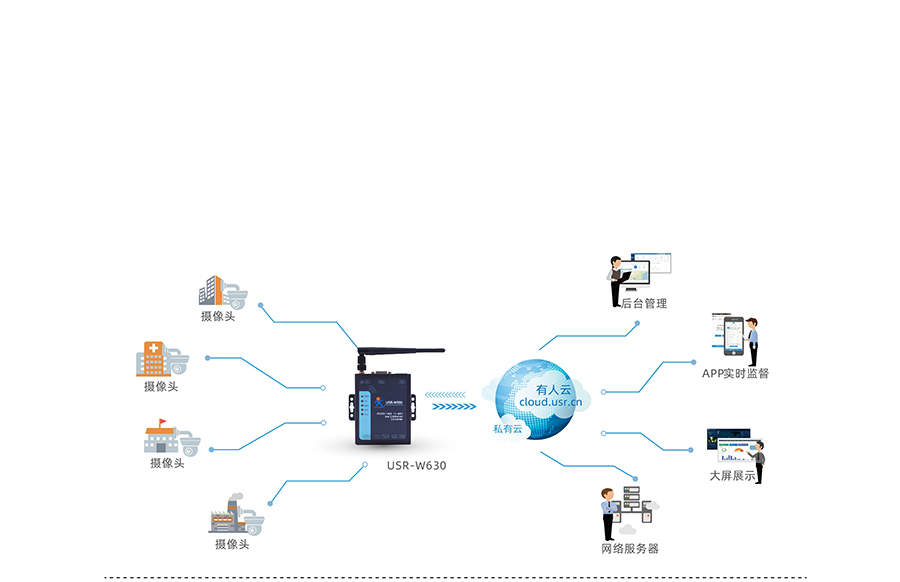

摄像监控在诸如银行、学校、医院等重要的公共场所都发挥着重要作用,
因此对于监控画面的清晰度、实时性有较高要求,仅用无线传输难以达到大数据量、低时延的标准。
USR-W630的LAN口功能,支持以太网连接服务器设备,可有效保证数据的实时、准确上报。

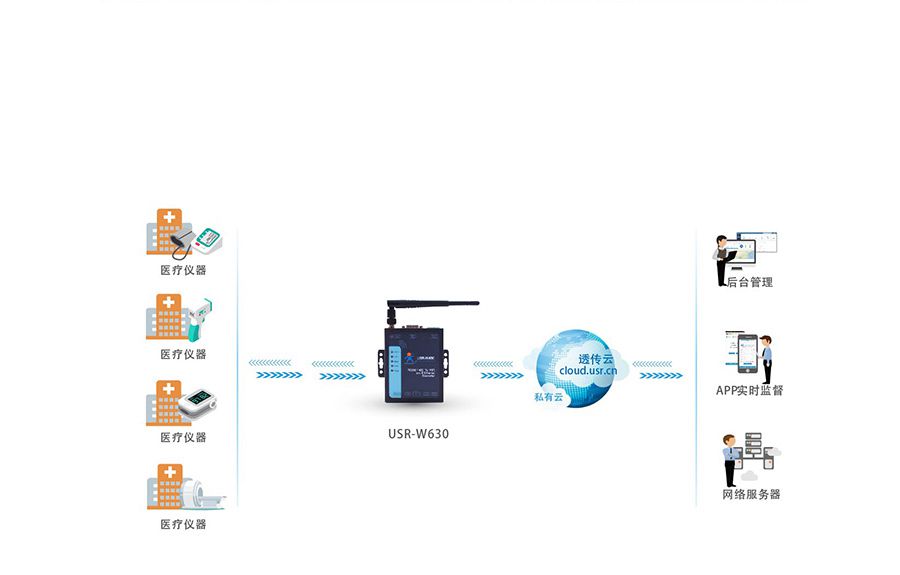

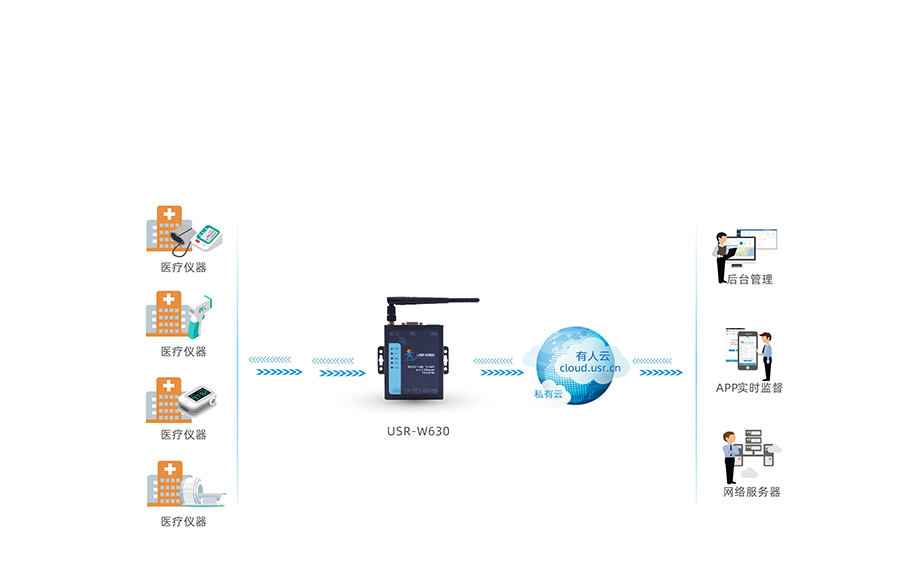

医疗设备将录入的数据通过W630,以无线方式实时传送到云端服务器,
快速完成对重要数据的收集、存储、分析功能。
分类 |
项目 |
指标 |
无线参数 |
标准认证 |
FCC/CE |
无线标准 |
802.11 b/g/n |
|
频率范围 |
2.412GHz-2.484GHz |
|
发射功率 |
802.11b: +20dBm(Max.) |
|
802.11g: +18dBm(Max.) |
||
802.11n: +15dBm(Max.) |
||
用户可以配置功率 |
||
接收灵敏度 |
802.11b: -89dBm |
|
802.11g: -81dBm |
||
802.11n: -71dBm |
||

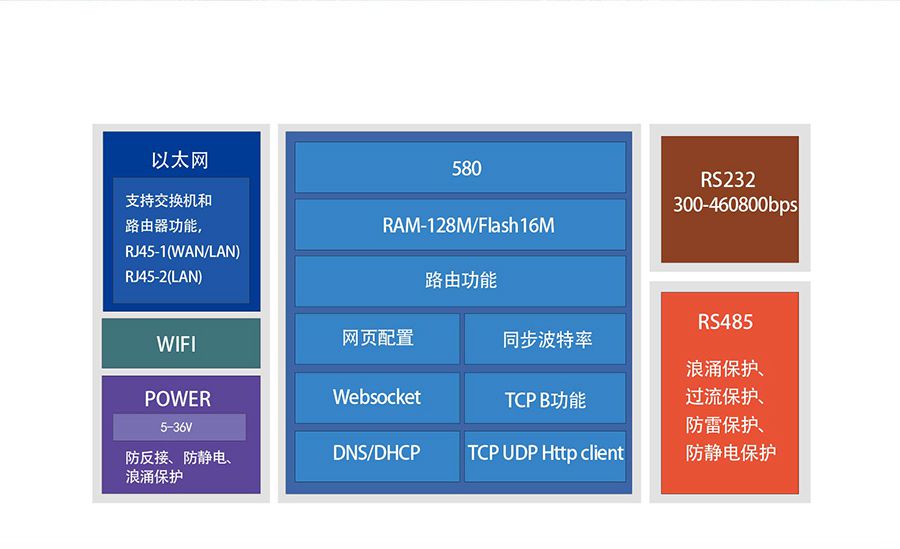

硬件参数 |
数据接口 |
UART:300bps -460800bps |
485接口(防浪涌,防雷保护,过流保护) |
||
以太网:10Mbps/100Mbps |
||
工作电压 |
DC5-36V |
|
工作温度 |
-20℃- 70℃ |
|
存储温度 |
-40℃- 125℃ |
|
尺寸 |
103*105*28mm(L*W*H) |
|
软件参数 |
无线网络类型 |
Station/AP模式 |
安全机制 |
WPA-PSK/WPA2-PSK |
|
加密类型 |
TKIP/AES |
|
工作模式 |
透明传输模式/串口指令模式/Httpd Client模式/Modbus模式 |
|
设置命令 |
AT+命令结构 |
|
网络协议 |
TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP |
|
最大TCP连接数 |
24 |
|
用户配置 |
Web服务器+AT命令 配置 |
|
客户应用软件 |
支持客户定制应用软件 |
