1.      下载资料



说明书：http://www.usr.cn/Download/654.html

软件设计手册：http://www.usr.cn/Download/655.html

2.      测试

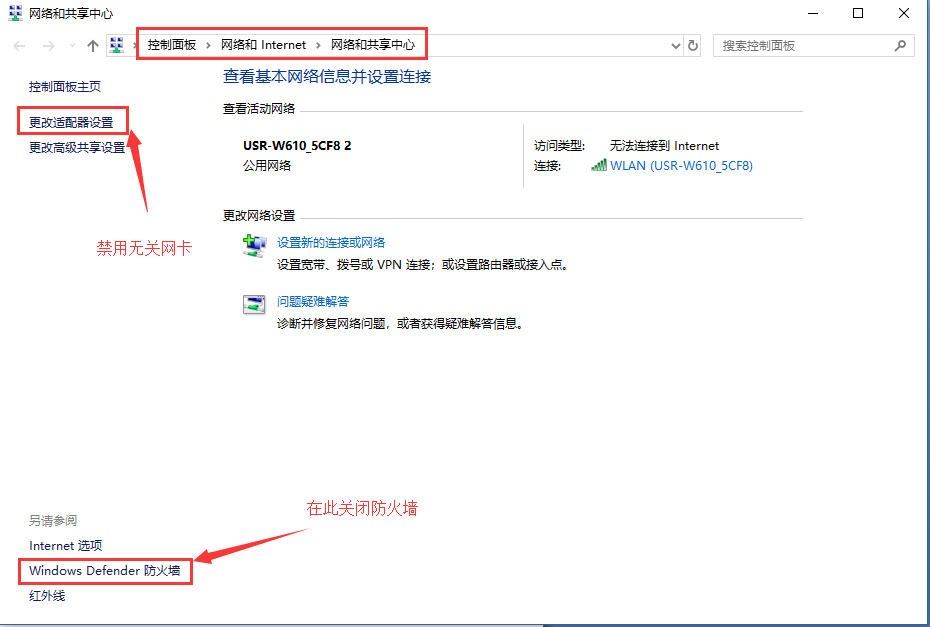

注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件；在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

1> 硬件连接：

USR-W630(以下简称W630)接上供电电源，此时Power指示灯亮起；将W630的串口通过串口线(或者USB转232)接到电脑上，装上wifi天线，模块正常启动后，work指示灯每2s闪亮一次。硬件连接如下图所示：

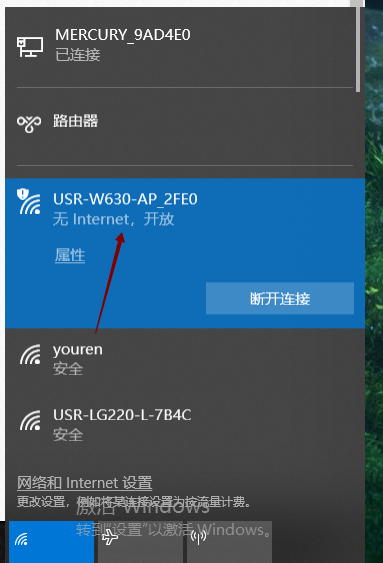

2> 模块出厂默认是AP模式，电脑连接W630的wifi信号,当有设备连到W630的wifi后，Link指示灯亮起。SSID后面跟了4个字符，是MAC地址的后4位，MAC地址可以在设备背面的标签上看到。



3> W630出厂默认参数是：

项目	参数值
SSID	USR-W630
加密方式	Open，none
串口参数	57600,8,1,none,nfc
网络参数	TCPS,8899,10.10.100.254
自身IP	10.10.100.254

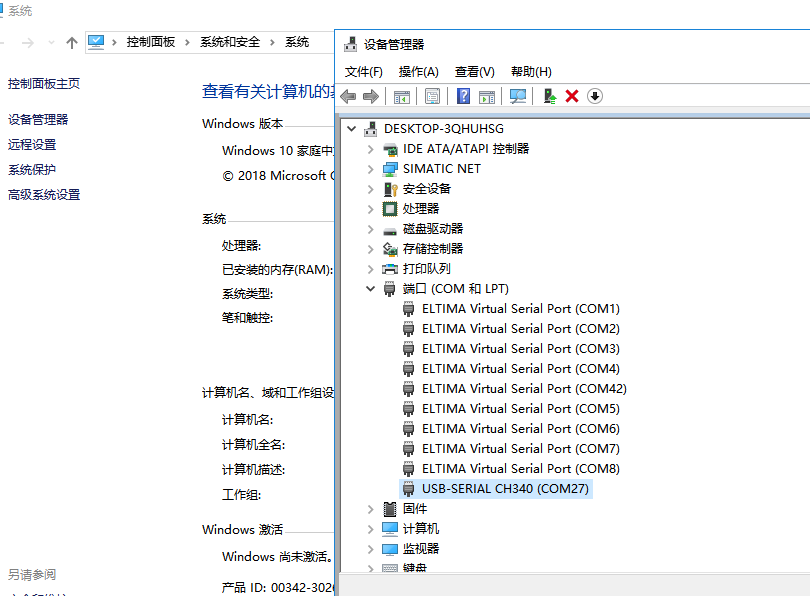

4> 用USB转485，或者是USB转232把设备的串口接到电脑上，查看W630在电脑上对应的COM号，在设备管理器中可以查看，这里是COM27



5> 打开串口转网络调试助手（简称小黄人）

下载地址：http://www.usr.cn/Download/27.html

串口设置端： 选COM27,设置115200,N,8,1，打开串口

网络设置端：TCP client，服务器IP地址10.10.100.254，服务器端口号8899，连接

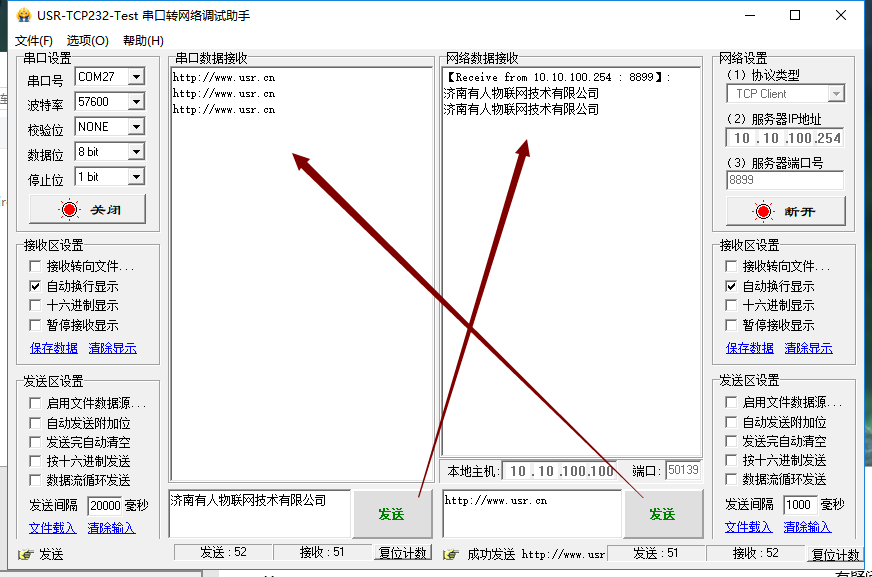

从下图可以看出，串口和网络端可以正常的双向数据收发

基本测试完成

说明：因为W630网络参数是TCP server，所以小黄人的网络端设置成TCP client，服务器的IP地址是W630的IP地址，端口号是W610的本地端口号



3.      W630配合虚拟串口进行数据传输（用虚拟串口测试，需要断开上面小黄人的网络连接）

虚拟串口下载：http://www.usr.cn/Download/31.html

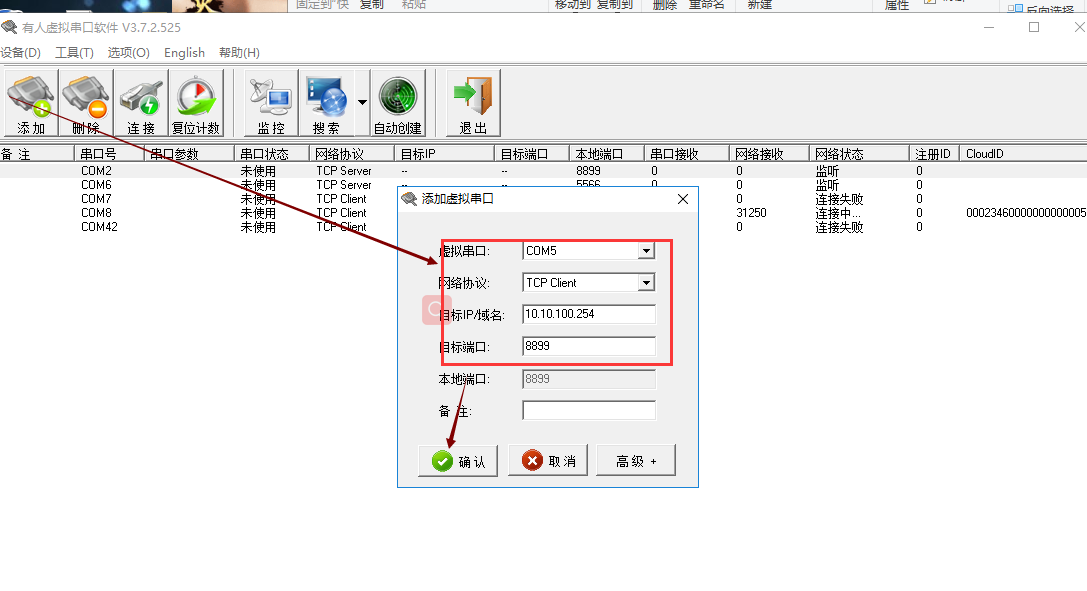

1>添加虚拟串口，网络协议TCP client，服务器IP地址10.10.100.254，服务器端口号8899，确认

注意：虚拟串口的参数和上面小黄人的网络端设置是一致的，所以虚拟串口和小黄人的网络端不能同时使用，否则会出现冲突，导致数据不能正常传输

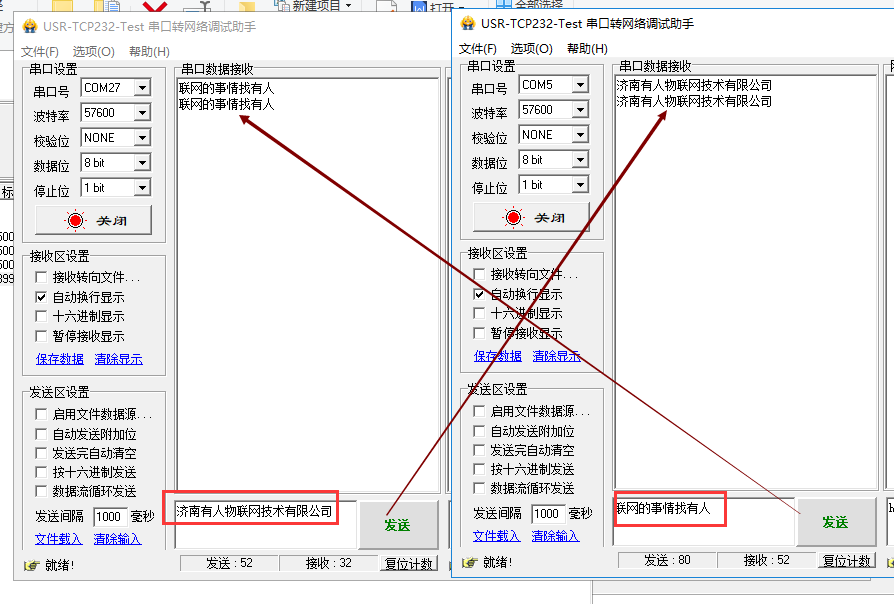

2> 打开两个小黄人，或者其他的串口调试软件也可以的
