USR-TCP232-304 基本通讯测试以及应用方案
2017-04-14


  串口服务器304测试说明

  本测试是模块默认设置连接电脑测试通信

  串口服务器304测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:https://www.usr.cn/Download/363.html

  设置软件:http://www.usr.cn/Download/257.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html



  二、设备默认参数

项目 内容

用户名

admin

密码

admin

IP地址

192.168.0.7

子网掩码

255.255.255.0

默认网关

192.168.0.1

默认的工作模式

TCPClient

默认目标端口

8234

默认本地端口

20108

默认目标IP

192.168.0.201

串口波特率

115200

串口参数

None/8/1



  三、测试

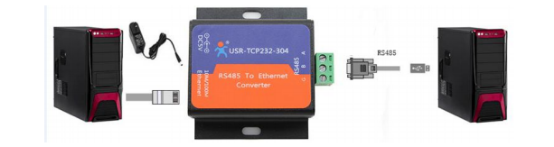

  1、将304(USR-TCP232-304,简称 304 下同)外接以太网口,通过网线将 304 的网口 PC 的网口相连接,通过网线将304以太网口与PC的网口相连接,检测硬件连接无错误后,给模块供电。

USR-TCP304基本通讯测试以及应用方案

  2、闭防火墙以及禁用无关网卡

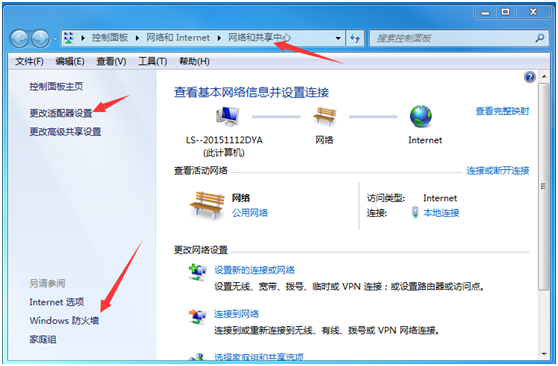

  按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-TCP232-306基本测试通信和使用方案

  3、给电脑设置静态IP,要与304的IP在同一个网段。

USR-TCP232-306基本测试通信和使用方案

  4、打开设置软件

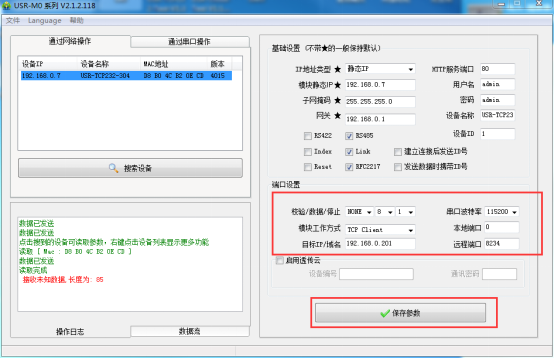

  点击“搜索设备”当搜索列表中出现304的设备后,单击搜索到的设备,查看以及修改其配置信息(下图为默认配置信息)。

USR-TCP232-304基本测试通信和使用方案

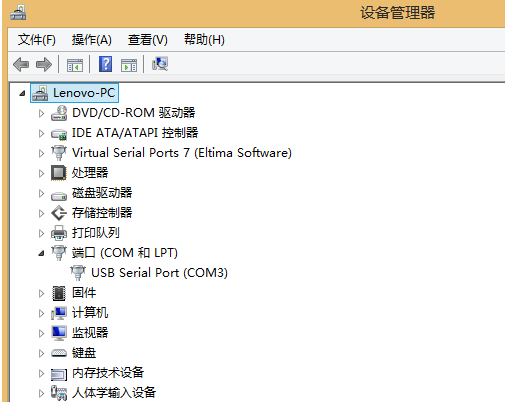

  5、在设备管理器中查看端口信息,确定304串口使用的串口号,如下图所示电脑端口号为COM3。

USR-TCP232-304基本测试通信和使用方案

  6、打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM3。由于设备默认协议类型为TCP Client,所以电脑端连接设备需要设置为TCP server。服务器IP设置为电脑IP:192.168.0.201

  端口号设置为306默认参数中的“连接目标端口”:8234

USR-TCP232-306基本测试通信和使用方案

  7、如何使用虚拟串口软件

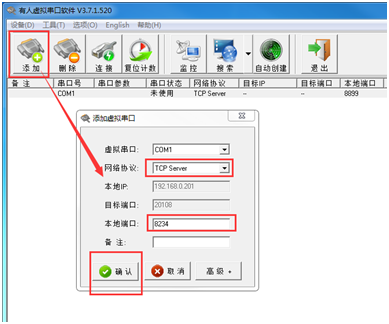

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述304设备采用TCP client协议,所以此处网络协议设置为TCP server。本地IP和本地端口与上述步骤中的电脑端设置一样。然后点击“确定”,建立虚拟串口COM1。

USR-TCP232-306基本测试通信和使用方案

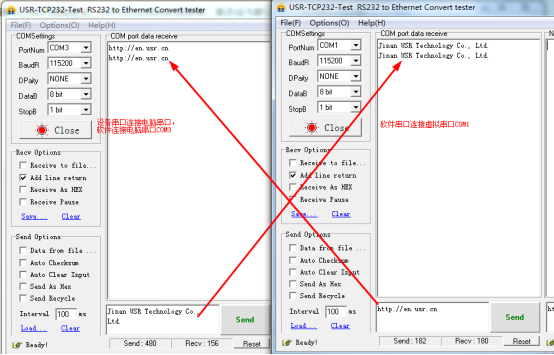

  打开两个USR_TCP232_Test软件,一个连接COM3,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-TCP232-304基本测试通信和使用方案



  四、常见问题及解决办法

  (1)网口灯不亮,无法通信。

  答:检查网口连接是否正常,确定模块IP设置是静态IP还是DHCP,DHCP的话网口直连电脑无法通信,需要连接路由器

  (2)测试中串口通信不上,没有正确返回。

  答:拔插一下USB转232看com口是否正确;确定之前是否改过串口参数;确定USB转232是否正常。

  (3)如何恢复出厂设置

  答:a.硬件恢复出厂设置,串口服务器上reload按键,长按5~10s恢复


  b.AT指令恢复出厂设置,指令是AT+RELD
