一、资料下载

1、USR-W630 软件设计手册 V1.0.4 ：https://www.usr.cn/Download/655.html
2、ATSetup软件： https://www.usr.cn/Download/707.html
3、串口网络调试助手： https://www.usr.cn/Download/27.html

二、硬件连接

1、USR-W630产品1台
2、USB-RS232串口线 1条
3、网线2条

三、参数配置

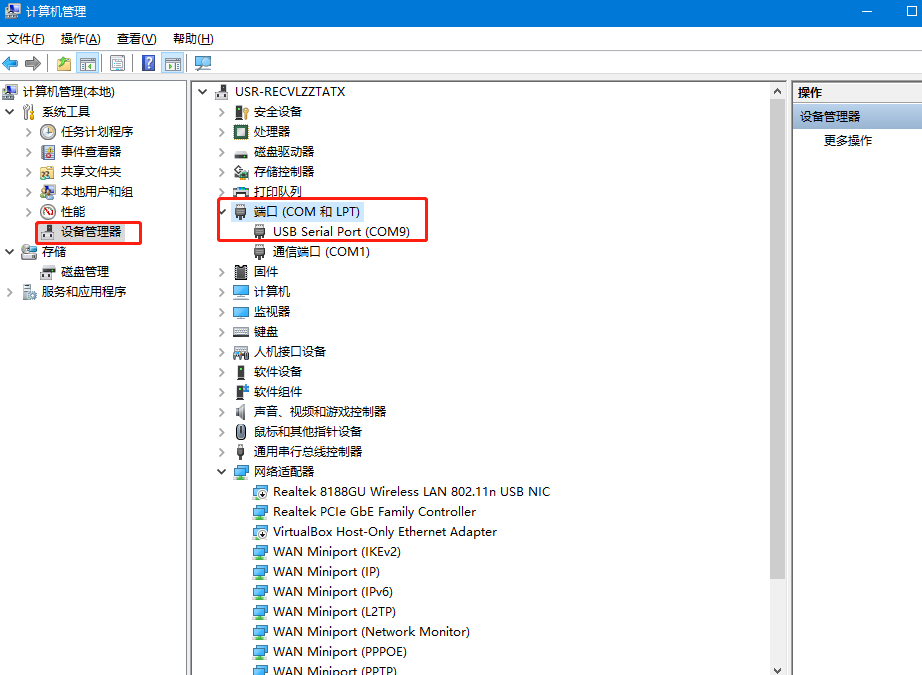

1、使用USB转232的串口线接电脑，电脑可以识别到COM口。

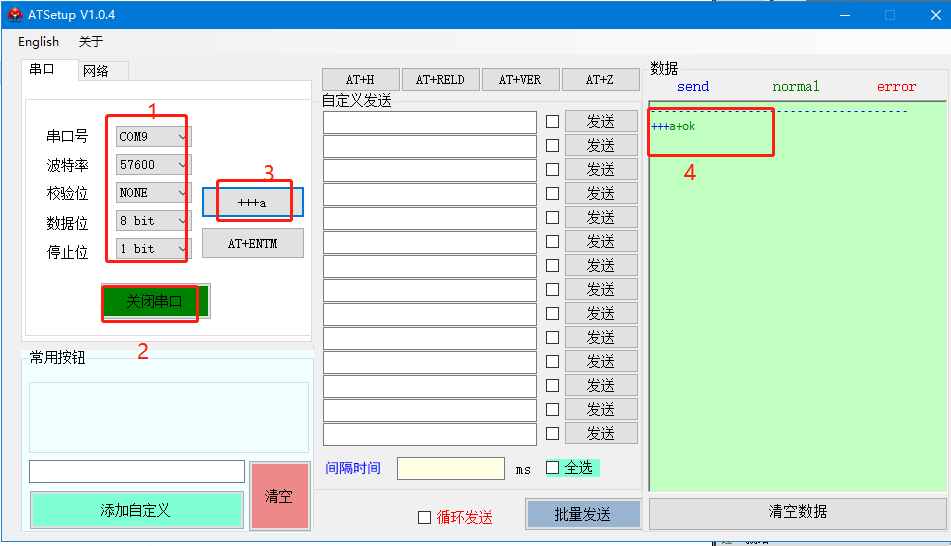

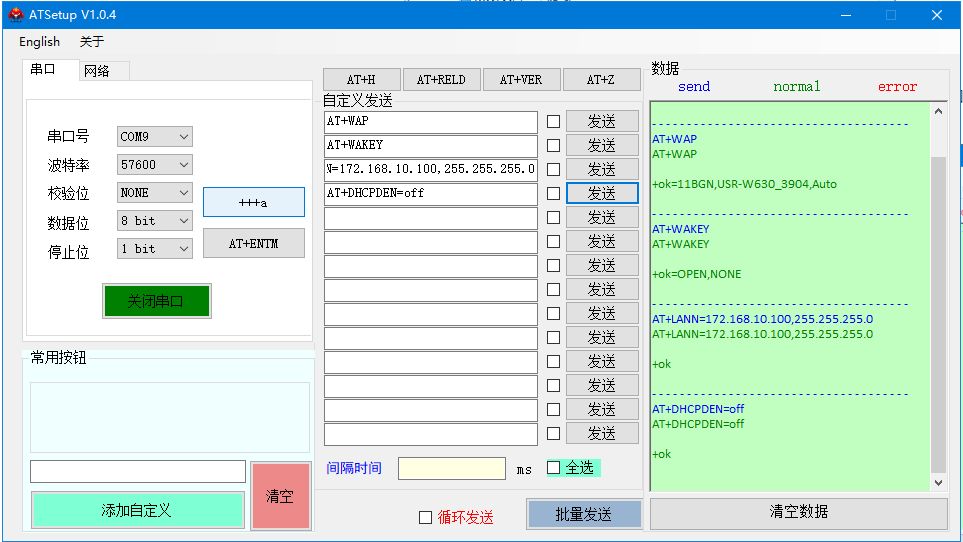

2、使用ATsetup 软件，打开对应的串口，波特率数据位校验位本案例以出厂默认参数为准。发送+++a返回ok,即正确进入AT指令模式。

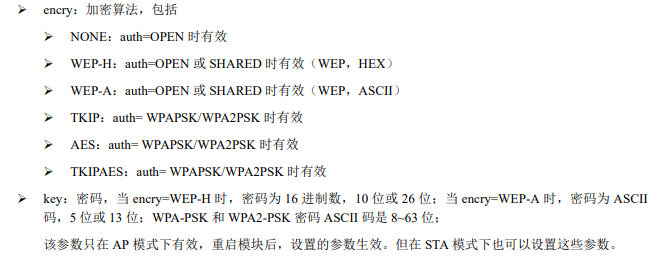

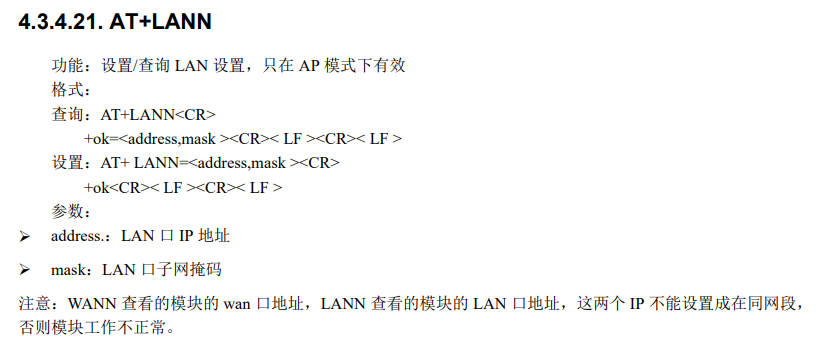

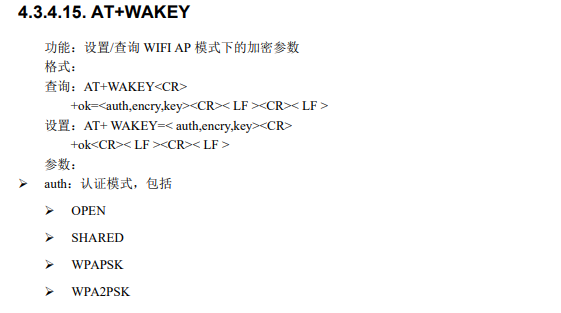

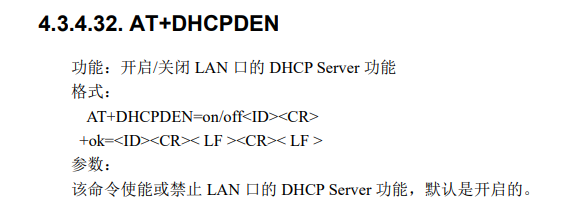

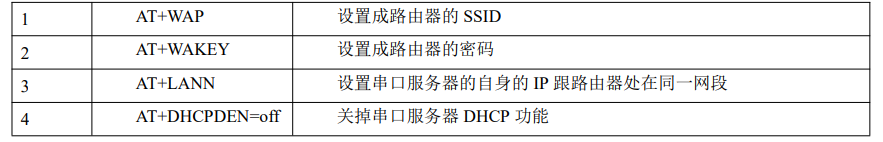

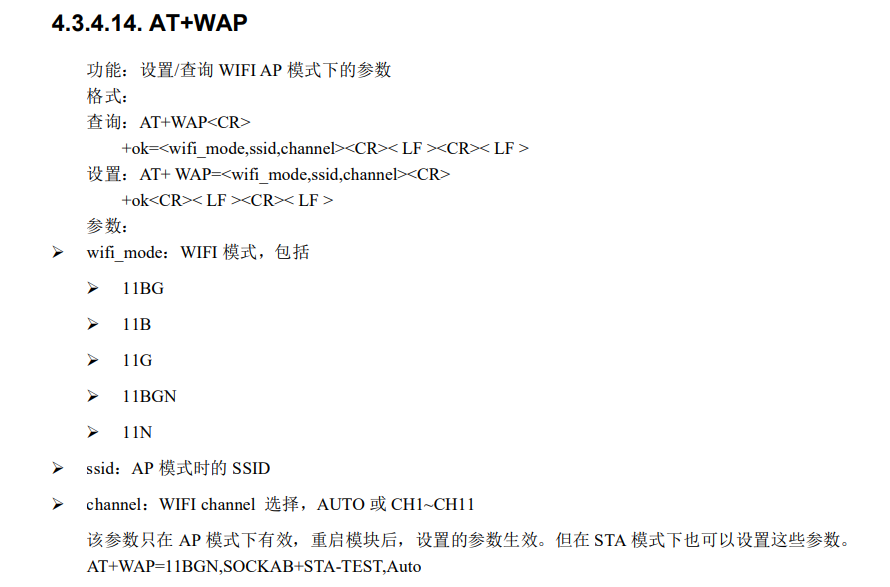

3、发送AT指令设置参数

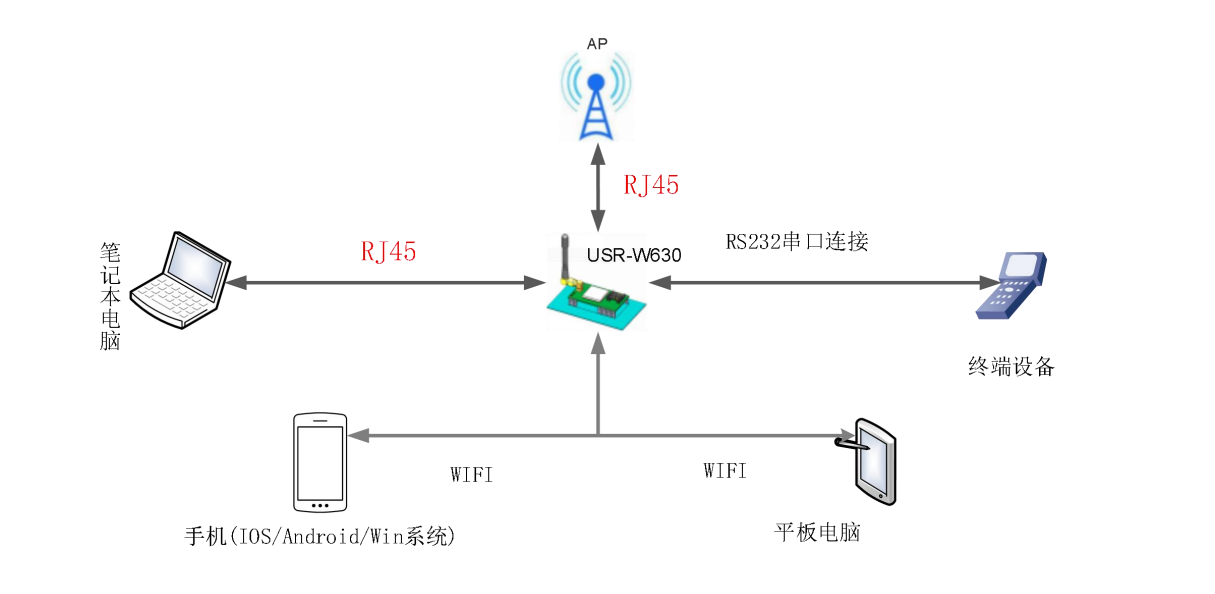

USR-W630 的无线配置成 AP 模式，将模块的 DHCP 服务器关掉，并将 IP 修改成跟路由器一个网段（网页中的“无线接入点设置”页面有相应的选项），网口一和网口二都设置为 LAN 口。设置完成后，串口服务器的网口 2 连接路由器，网口 1 连接电脑。这样，电脑、串口服务器、路由器就在同一个网段。串口服务器相当于一个交换机桥连了路由器和电脑。

四、测试步骤

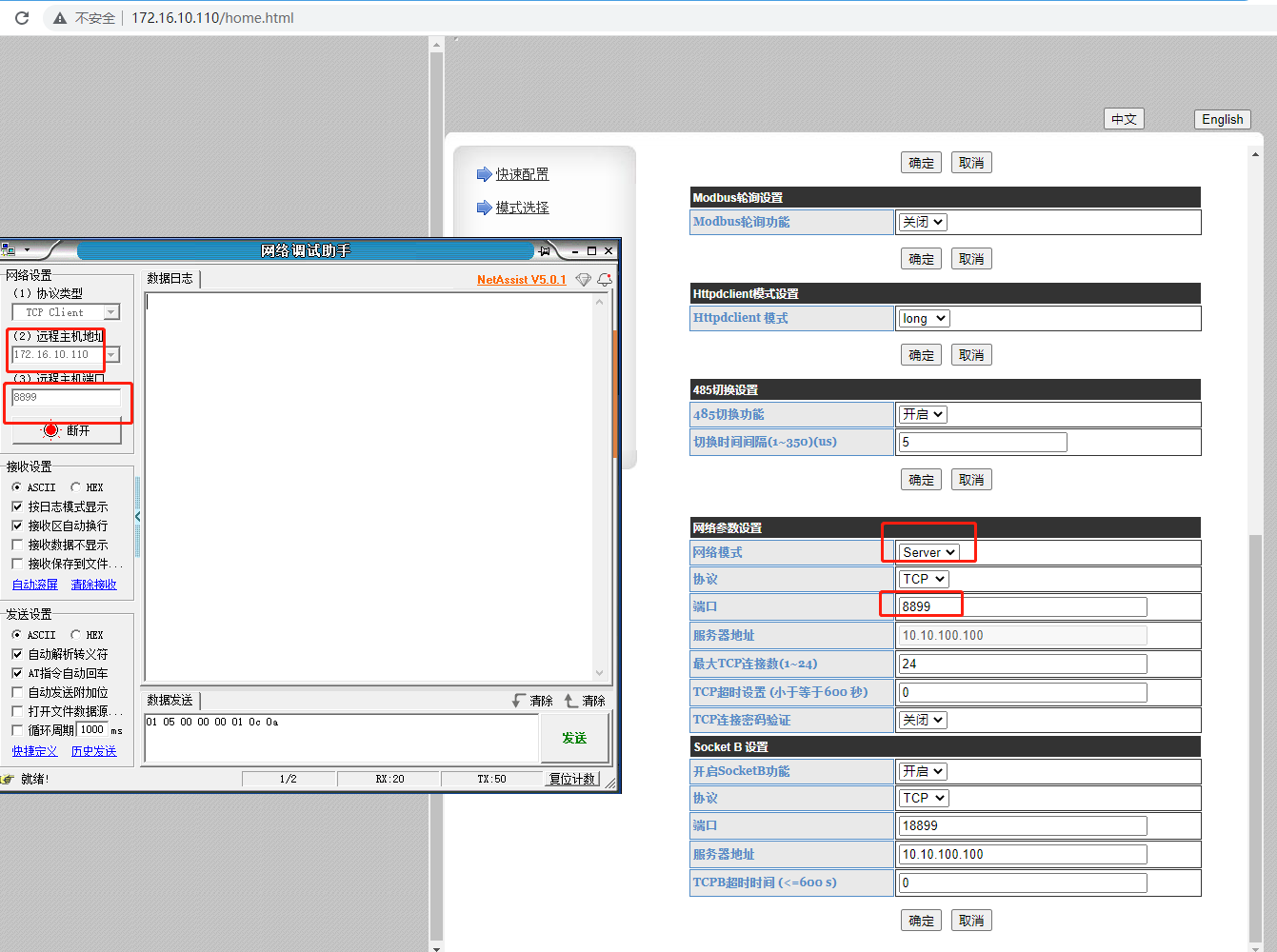

1、电脑上打开一个网络调试助手和W630建立TCP连接。

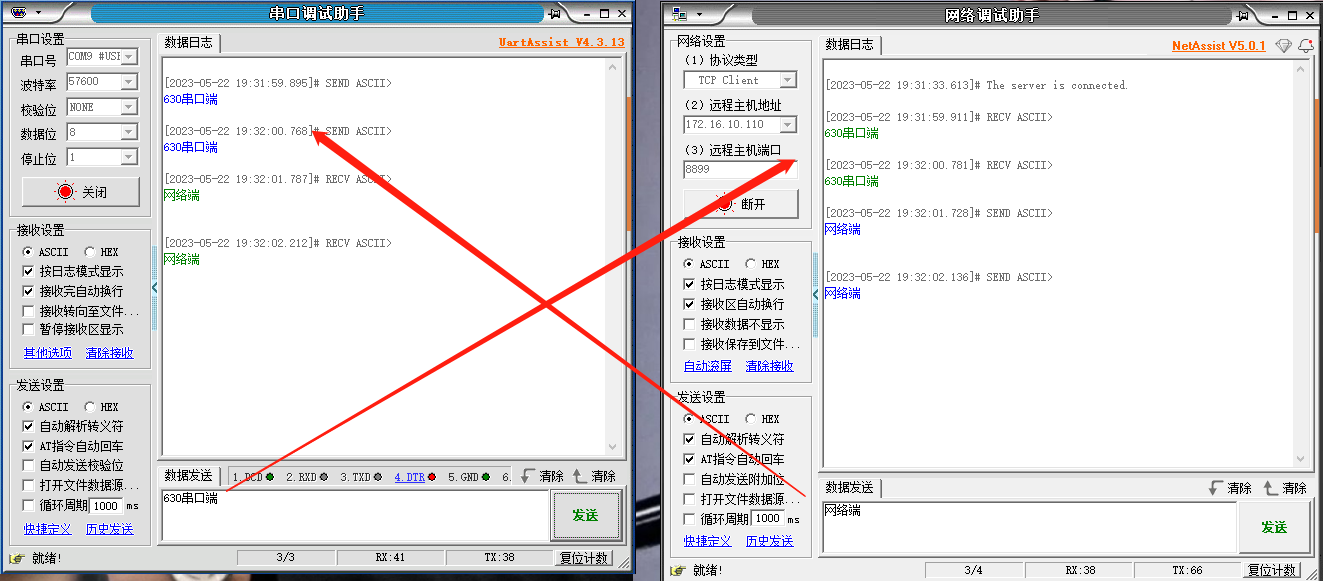

3、USB转232的串口线接电脑，打开一个串口调试助手模拟终端设备，可以看到串口和网络端的数据正常通讯。

五、问题排障

1、W610进入不了内置网页怎么办？

AP模式下，电脑连接AP的WiFi，出厂默认10.10.100.254，进入内置网页。

STA模式下，电脑和W610连接同一个上级路由，可以使用ATSetup搜索到W610新的IP，进入内置网页。

2、 串口无法传输数据 怎么办？

检查 232 接线，如果使用 USB-RS232 线、转接线，联系线厂家要 USB-RS232 线、转接线、232 设备串口的线序，确认设备端232串口的TX RX 和302 串口的TX RX 交叉连接。

TX 接RX，RX 接TX，GND 接GND。

DB9 公头引脚定义 2 引脚是 RXD，3 引脚是TXD，5 引脚是GND。

检查 485 A 和B 接线是否正常，A 接A B 接B

检查 485 线是否接触良好，用万用表测试量是否导通

检查 485 线是否中断，用万用表测试量线是否导通 485，单向传输数据，不允许双向同时传输数据

撰写人：于冰
