一、需要下载的软件和说明书

  wifi串口服务器 W610说明书

  W610软件设计手册

  TCP232-TEST串口及网络调试助手软件

  二、连接方式

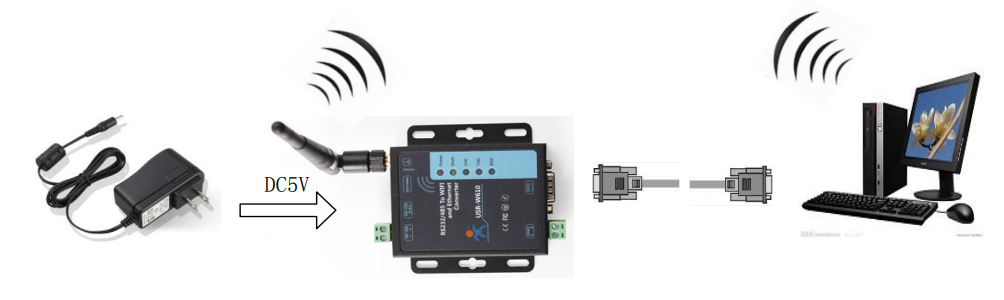

  我们将 串口服务器USR-W610 串口服务器的串口与计算机的串口连接，串口服务器的 WIFI 和计算机的 WIFI 连接。台式机如无自带串口和 WIFI，可以用 USB 转 232 线和无线网卡 来替代。硬件连接如下图：

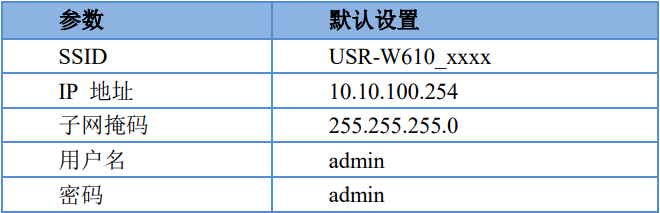

  三、默认参数

  参数均为设备出厂默认参数，可通过配置修改该参数。

  该案例在模块默认参数下进行测试。

  四、测试

  具体步骤如下：

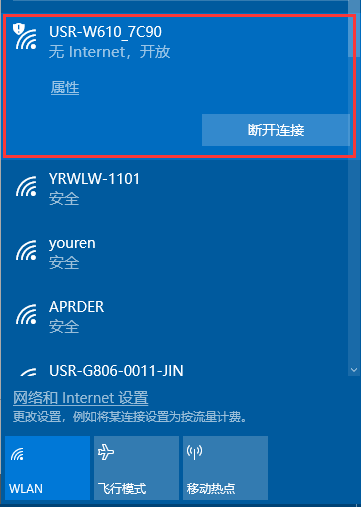

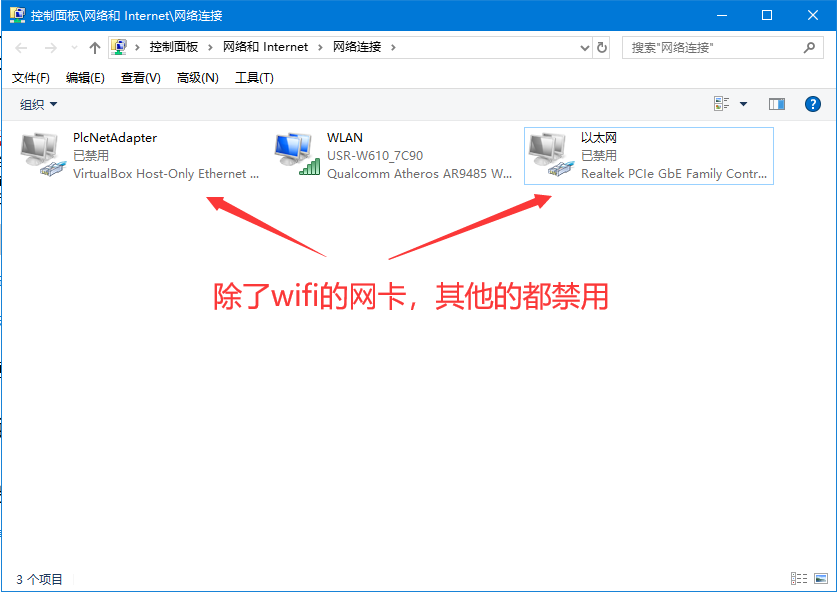

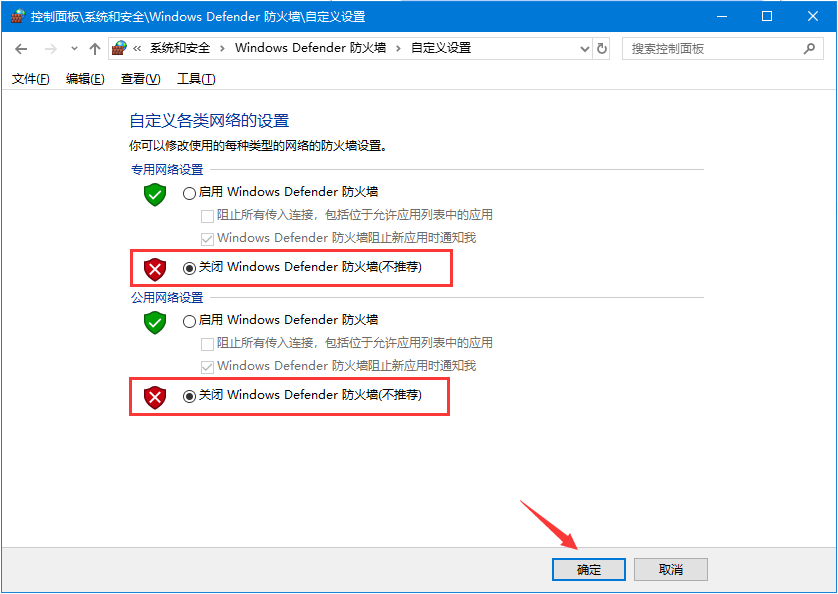

  1、电脑打开无线网络连接，搜索网络，如下图的“USR-W610_xxxx”(xxxx 是 MAC 地址后四位)即是模块的默认网络名称(SSID)。电脑关闭防火墙与杀毒软件并禁用除了wifi之外其他的网卡。

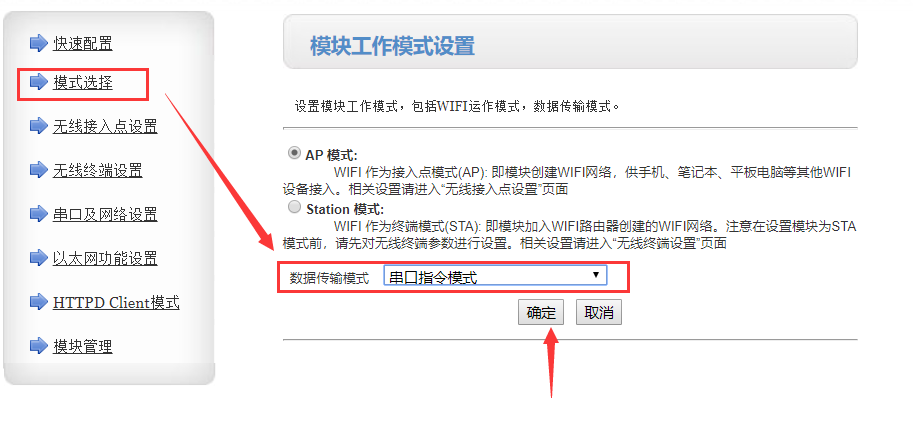

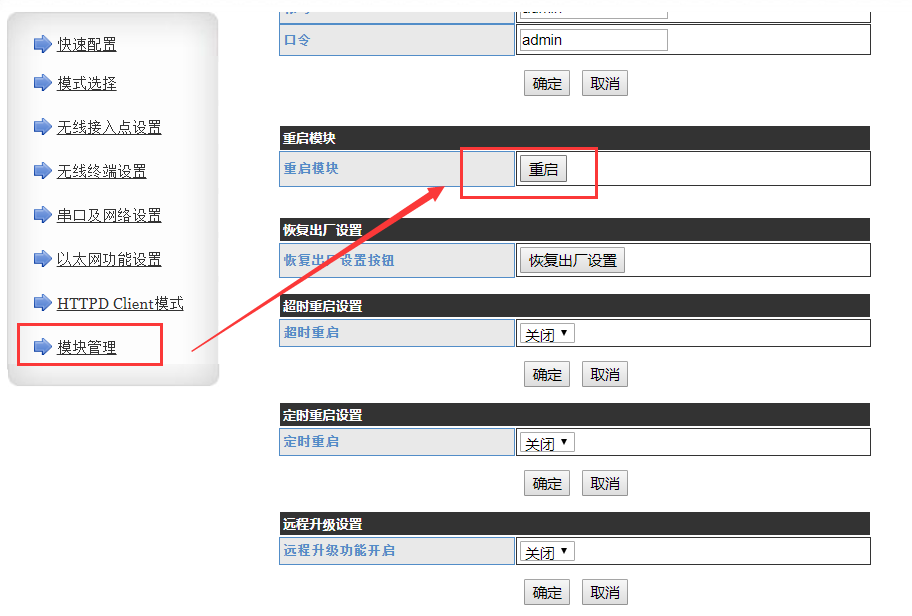

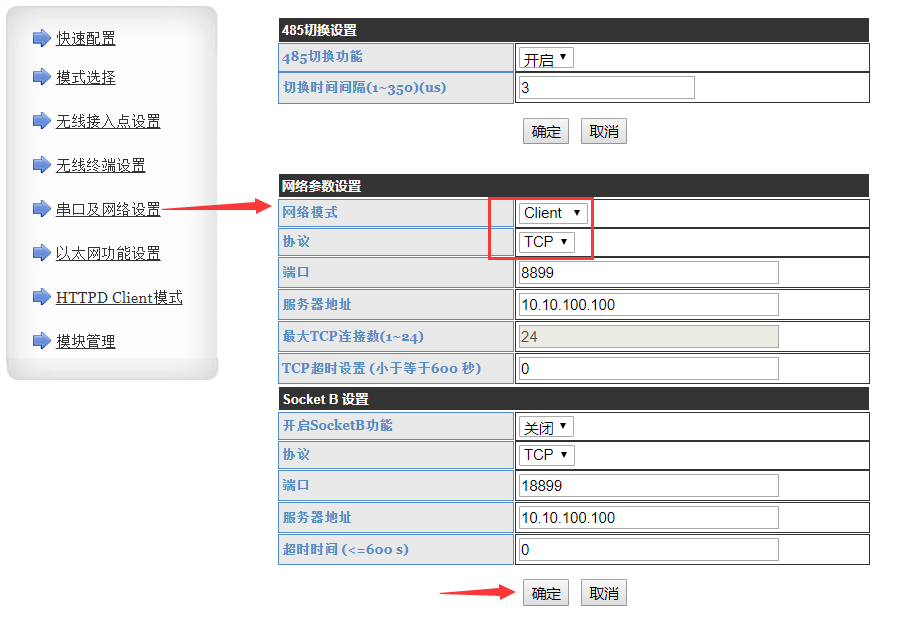

  2、电脑浏览器地址栏输入模块默认IP：10.10.100.254，账号和密码都是admin，进入内置网页，模式选择 -> 数据传输模式 -> 串口指令模式，点击确定，串口及网络设置 -> 网络参数设置 -> 网络模式配置为client，点击确定，重启模块。

  3、等待10s左右，模块重启，电脑重新连接模块的wifi，确定电脑获取的ip。

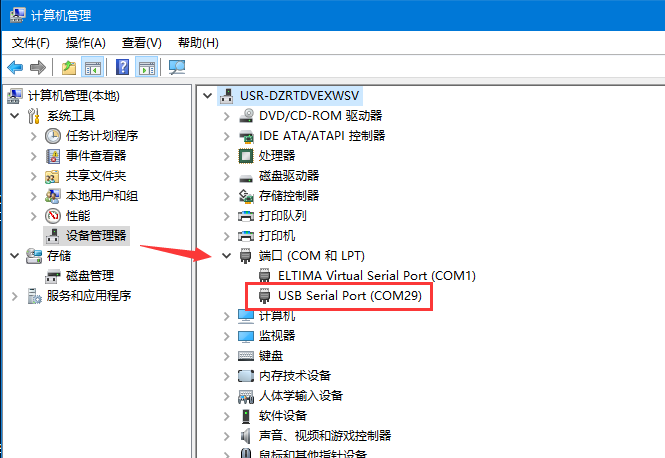

  4、在设备管理器中查看端口信息，确定W610串口使用的串口号，如下图所示电脑端口号为COM29.

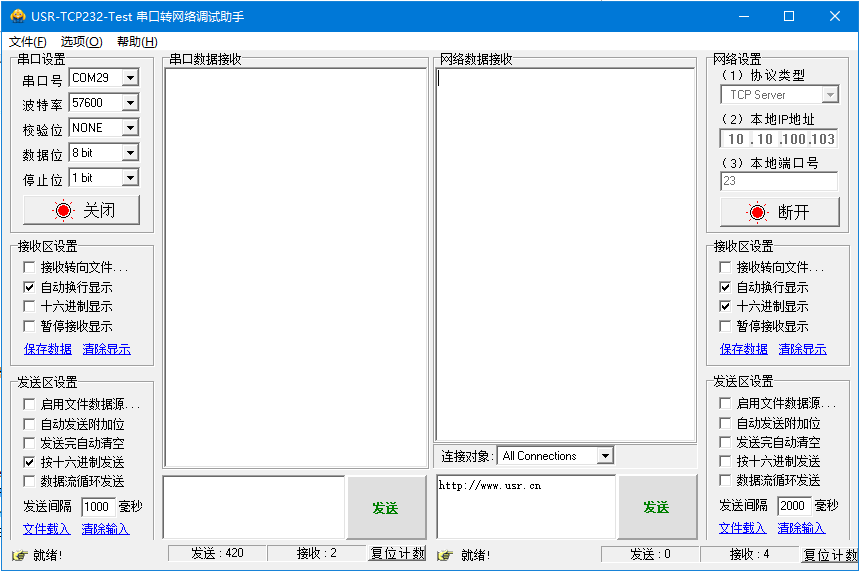

  5、打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM29。网络协议类型为TCP server,本地IP地址：10.10.100.103,本地端口配置为23。

  6、串口指令模式数据协议介绍

  在串口指令模式下，当 USR-W610模块作 UDP Client 或 TCP Client 时模块允许用户将串口的数据发往不同的服务器端。

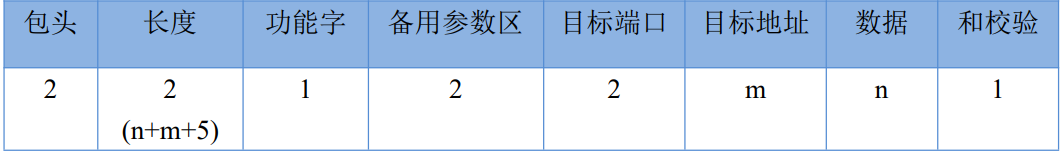

  串口指令模式协议：

  包头：恒为 0x55 0xaa

  长度：功能字开始，到校验之前(不包含校验)的所有字节数的总合。高字节在前

  功能字：

  Bit0：(UDP：0 ;TCP：1)

  Bit1：(短连接：0;长连接：1)注意：目前只支持长连接

  Bit2：(IP：0;域名：1)

  Bit7：(精简协议：0;全协议：1)注意：目前只支持精简协议

  注：

  对于 Bit1，若为长连接，那么发送数据后，连接将会一直保持，直到重新改变目标地址为止

  对于 Bit2，代表目标地址为 IP 还是域名，如果为 IP，则目标地址为 4 字节;如果为域名，则目标地址长度 为整个域名字符串的长度(其中目标地址的最后一字节为 0x00，也就是字符串的结尾，域名的长度是不定)

  对于 Bit7，精简协议下，回复帧只包含数据;全协议下，回复帧会有发送失败，等待超时，UDP 广播下响 应设备 IP 等帧格式



  【备用参数区】

  第一个字节：如果为长连接，此处为 0x00。

  第二个字节：预留

  目标端口：小端格式，低字节在前 ，比如端口 23，在这里的顺序为 17 00

  目标地址：如果为 IP，则为 4 字节，比如 10.10.100.103 表示为 67 64 0a 0a ;如果为域名，那么地址长度不定，以’\0’ 结尾

  数据：长度可变，最大不超过 1000 字节

  校验：从功能字开始算起，到校验字节之前，加和校验。



  7、依据协议确定要往服务器发送有效数据：01。

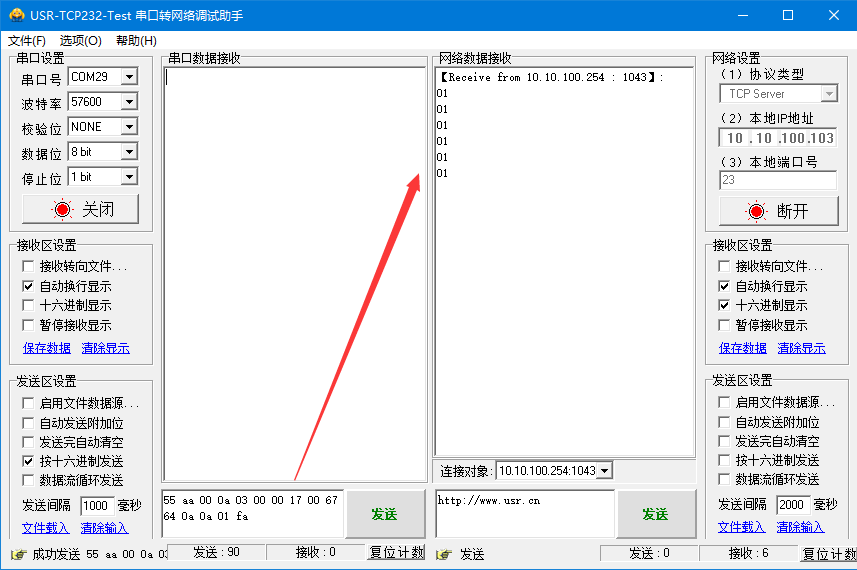

  串口按十六进制发送：55 aa 00 0a 03 00 00 17 00 67 64 0a 0a 01 fa
