DR404与新版VCOM局域网一对一透传

2020-12-30

分享到:
{}

  一、实现功能

  实现串口设备与上位机之间的数据透传。

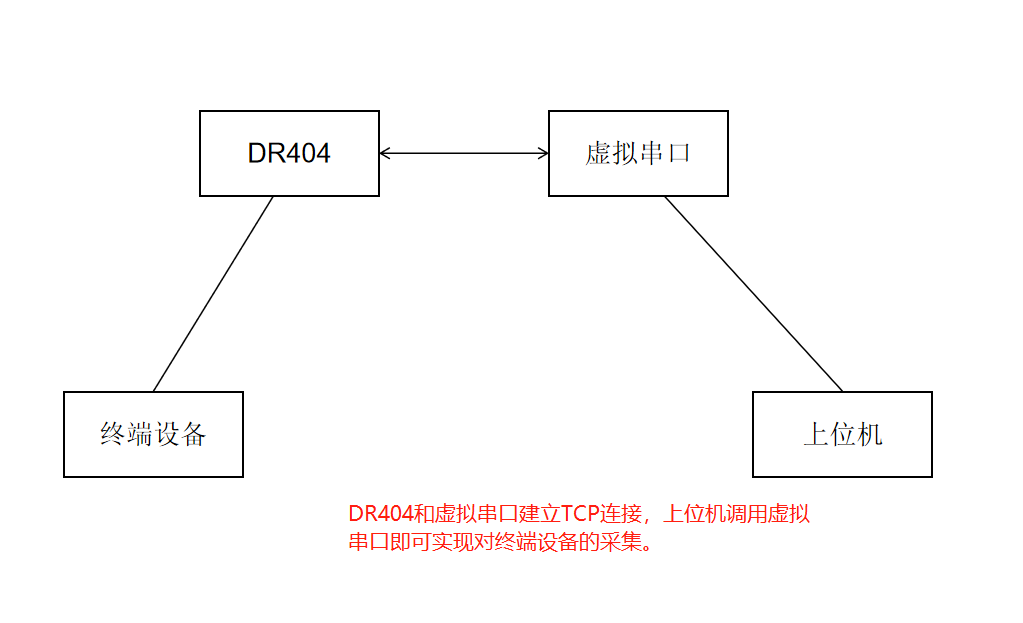

  二、数据流向



  三、资料下载

  1、WIFI串口服务器DR404说明书

  2、DR404软件设计手册

  3、虚拟串口软件

  4、串口调试助手

  四、测试

  1、将wifi串口服务器USR-DR404的串口通过串口线(或USB 转串口线)与PC相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给404供电。

  2、按路径:控制面板找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

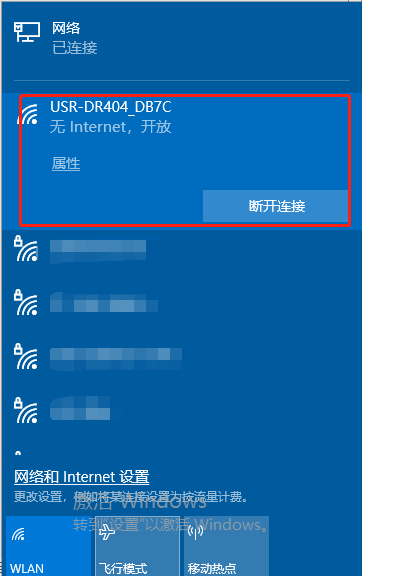

  3、连接DR404的WIFI,默认WIFI名称为USR-DR404_(MAC后4位)。

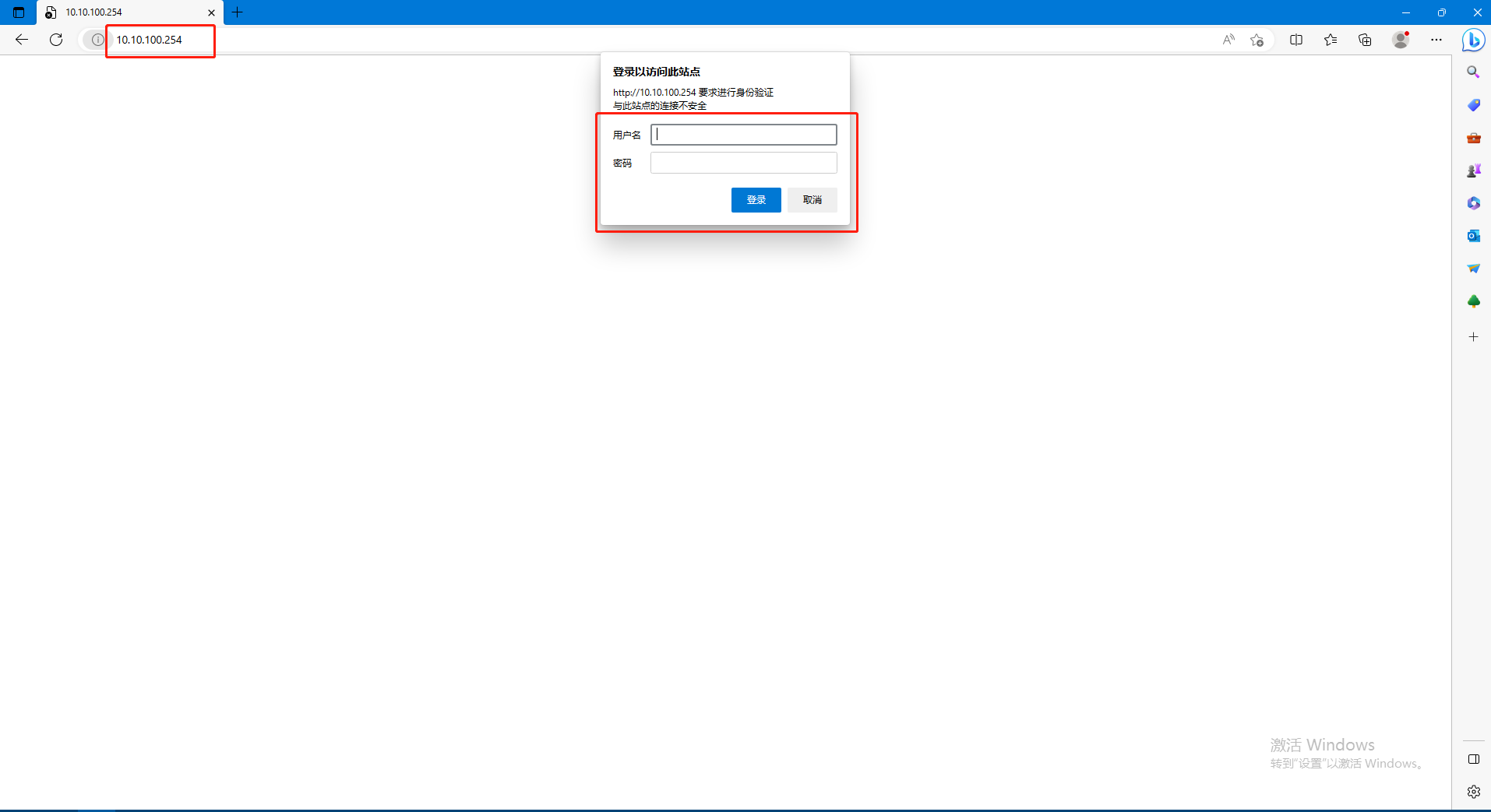

  4、打开浏览器,进入DR404的内置网页,默认IP为:10.10.100.254,用户名和密码均为admin。(进不去内置网页:清除浏览器所有缓存,更换其他浏览器进行尝试)

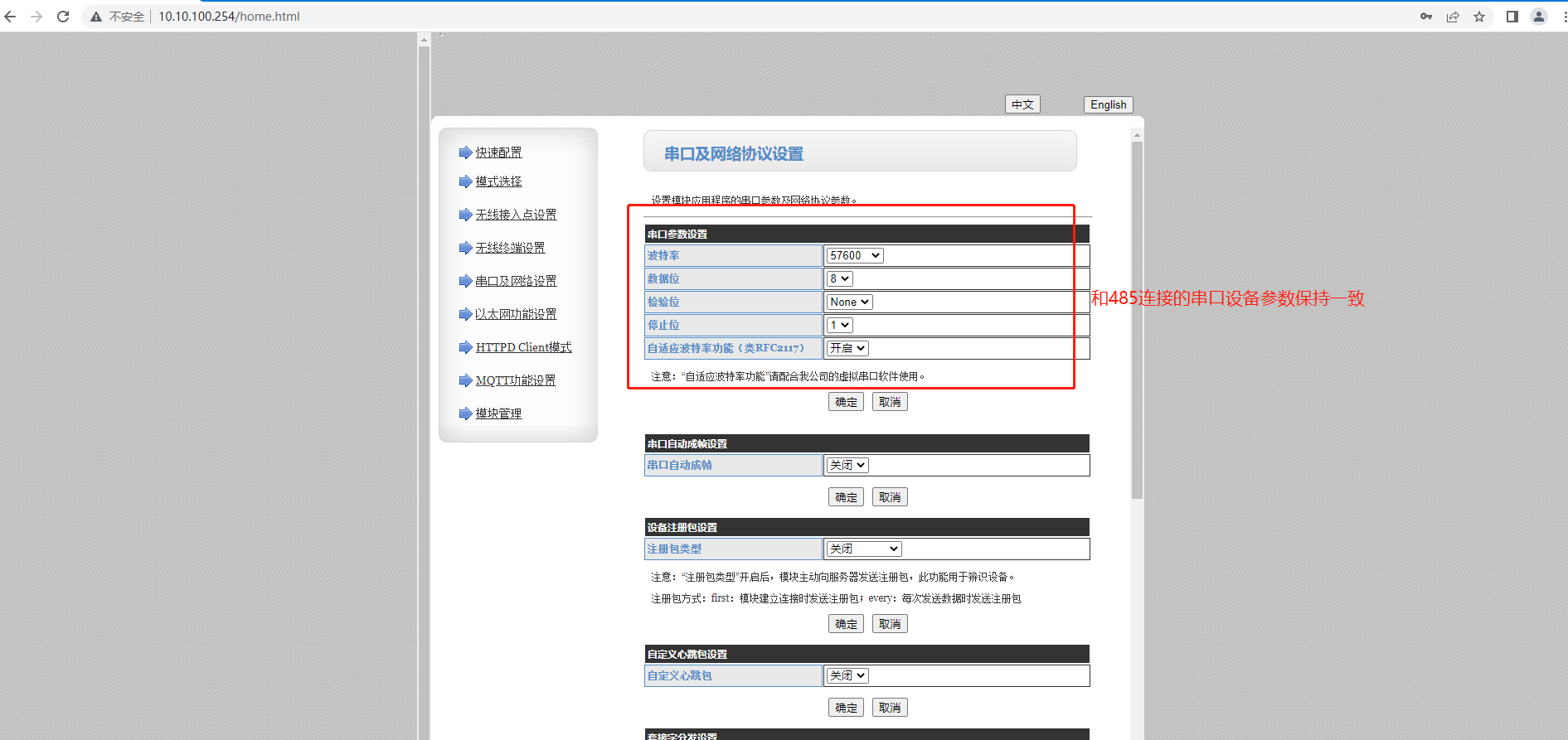

  4、打开浏览器,进入DR404的内置网页,默认IP为:10.10.100.254,用户名和密码均为admin。(进不去内置网页:清除浏览器所有缓存,更换其他浏览器进行尝试)

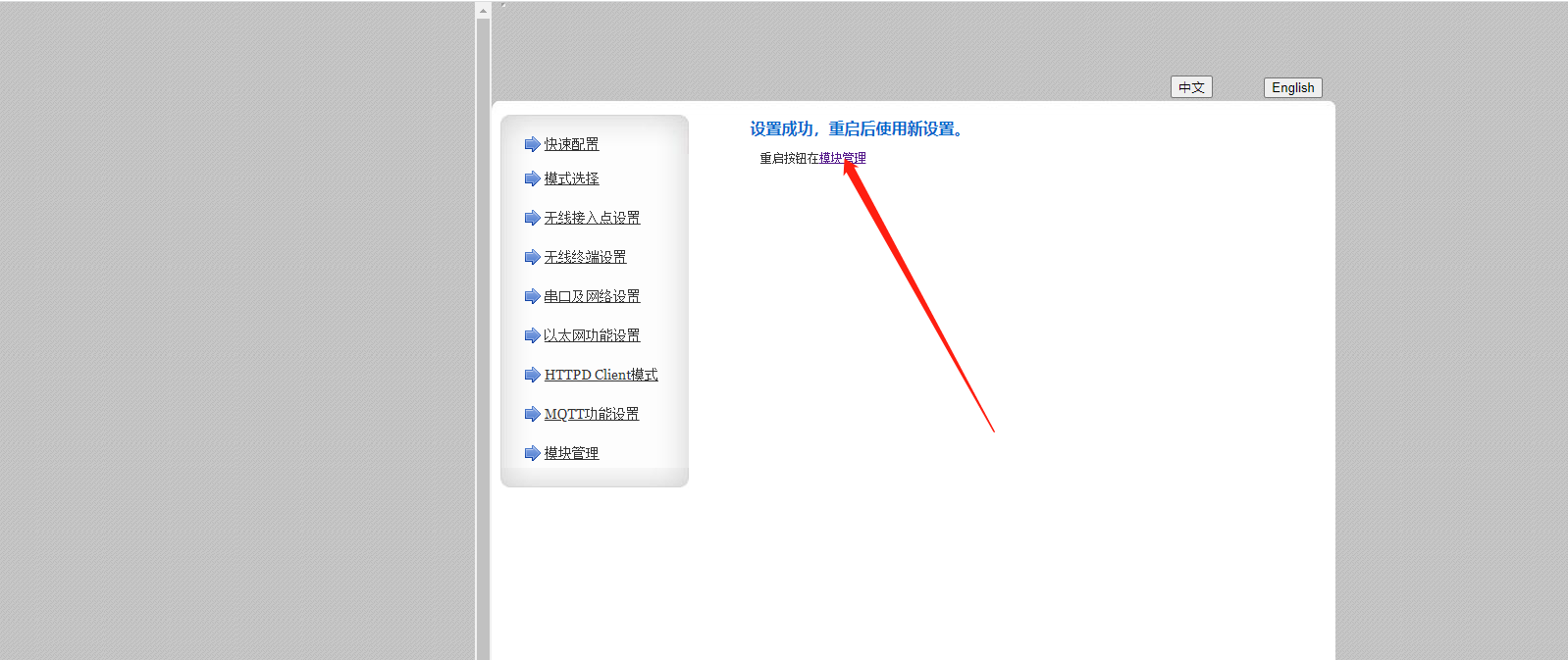

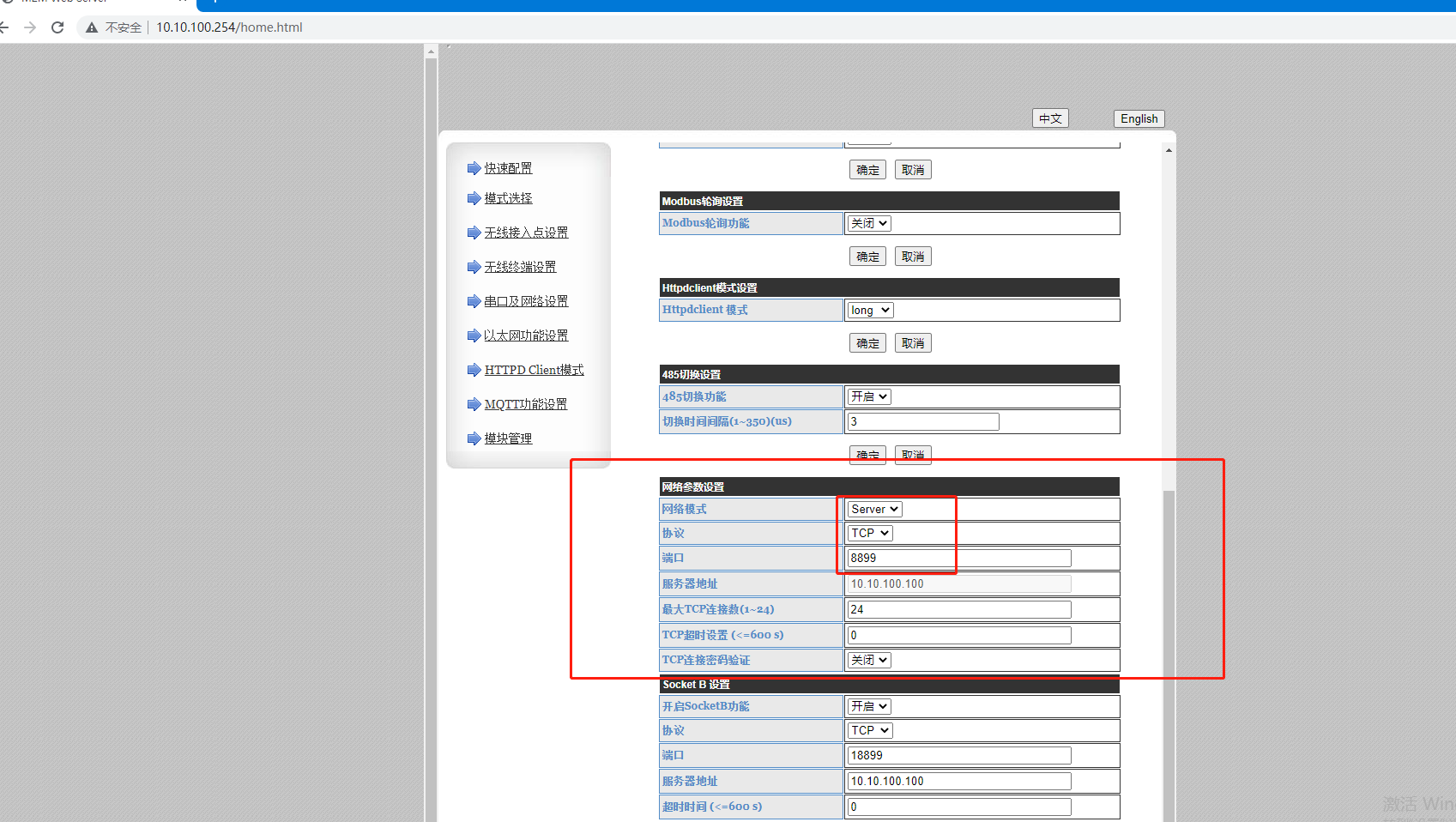

  6、在串口及网络设置,网络参数设置,设备默认工作方式为Tcp Server,端口设置为8899,点击确定。由于是基本测试,我们没有设置参数,所以不需要重启,所有参数保持默认,如果有设置参数的话,需要在模块管理重启设备,参数需要重启生效。

  TCP CLIENT的目标IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

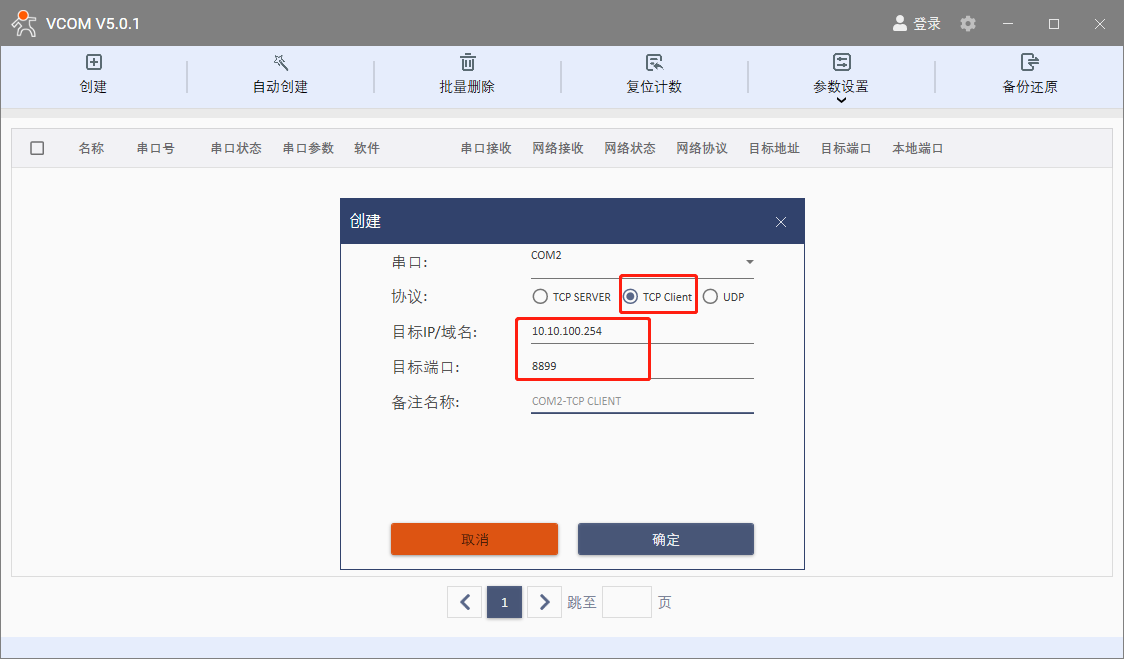

  7.打开虚拟串口软件,点击“新建TCP Client-Vircom连接”,选择新的串口号(为了避免串口冲突,尽量往大选),此处以COM16为例,远程主机:10.10.100.254(DR404的默认IP),远程端口设为8899,点击新建。





  8.在电脑设备管理器查看USB转485插在电脑上识别到的COM口。

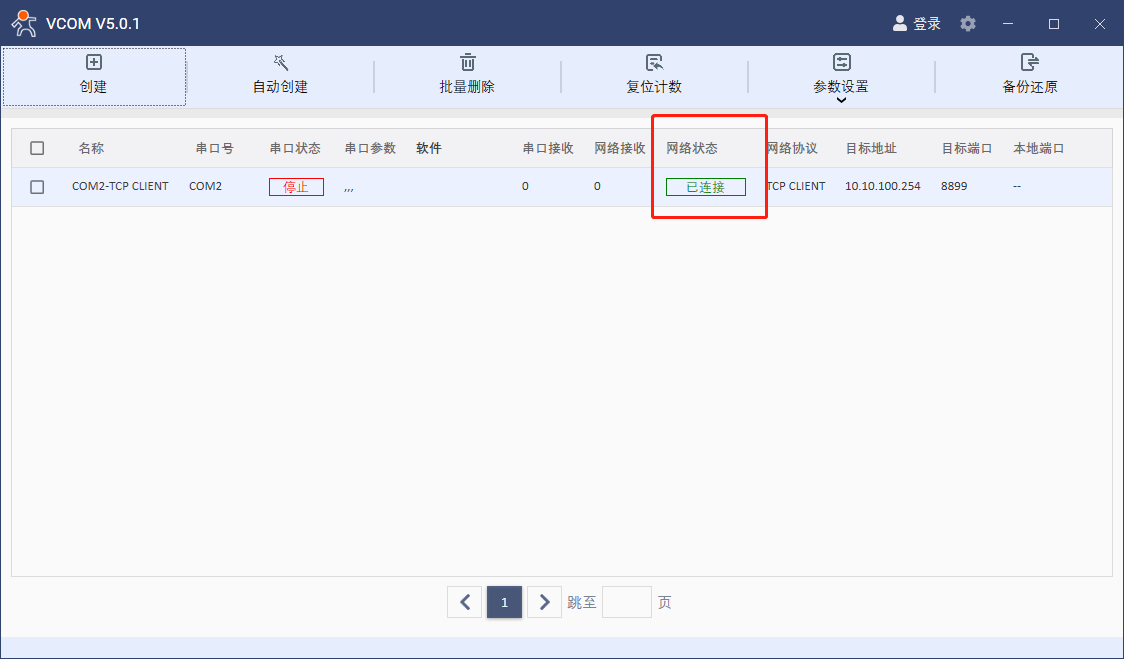

  9、打开两个串口调试助手软件,选择正确的串口以及串口参数,分别打开设备插在电脑上识别到的COM口和创建的虚拟串口,在虚拟串口页面可以看到串口状态为”opened”,网络状态为connected,打开数据监控可以看到具体的发送的数据。

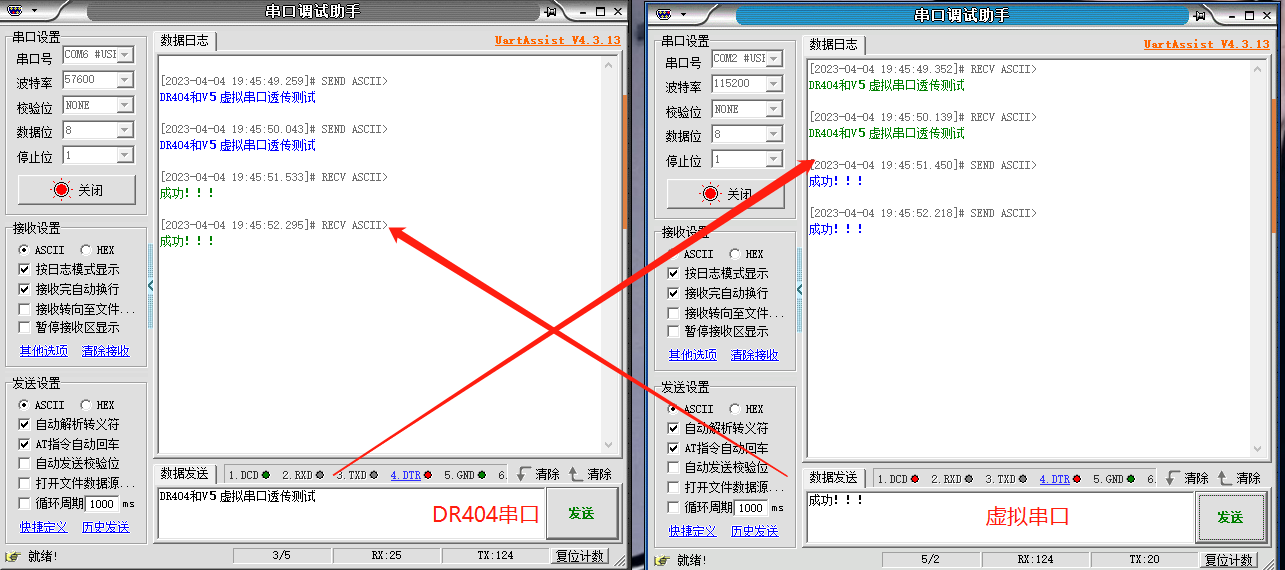

  10、具体测试截图如下:





  以上介绍的是DR404作为server(服务器),虚拟串口作为client(客户端)建立局域网通信,接下来介绍虚拟串口作为server(服务器),DR404作为client(客户端)建立局域网通信的具体配置过程。

  11、打开虚拟串口软件,点击“新建TCPServer-Vircom连接”,选择新的串口号(为了避免串口冲突,尽量往大选),此处以COM17为例,TCP端口设为4567,点击新建,可以看到自己刚刚创建的虚拟串口。并且可以看到状态为listen。







  12、在电脑控制面板--网络和 Internet--网络连接可以查看到DR404分配给电脑的IP为:10.10.100.101,这个IP就是虚拟串口做为服务器的IP。



  13、进入DR404内置网页,串口及网络参数设置,设置工作方式为Tcp client,端口设置为4567,点击确定。在模块管理重启设备,参数需要重启生效。

  TCP CLIENT的目标IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)





  14、重启成功之后连上DR404的WIFI,打开两个串口调试助手软件,选择正确的串口以及串口参数,分别打开设备插在电脑上识别到的COM口和创建的虚拟串口,在虚拟串口页面可以看到串口状态为”opened”,状态为connected(1),打开数据监控可以看到具体的发送的数据。



  15、具体测试截图如下:
