一、资料下载

  W610软件设计手册

  W610说明手册

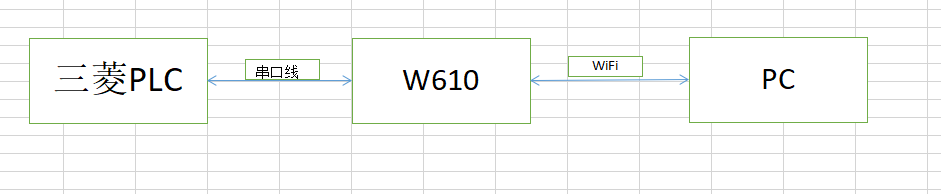

  二、网络拓扑图

  三、连接设置

  将串口服务器W610的串口通过232串口线连接三菱PLC，使用电源适配器给W610上电，电脑连接W610的WiFi，处于同一局域网

  四、具体操作

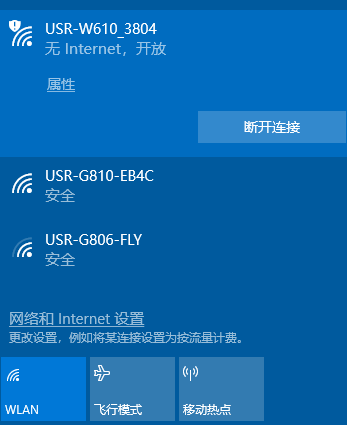

  1.电脑连接串口服务器W610的WiFi，禁用多余网卡，关闭杀毒软件防火墙

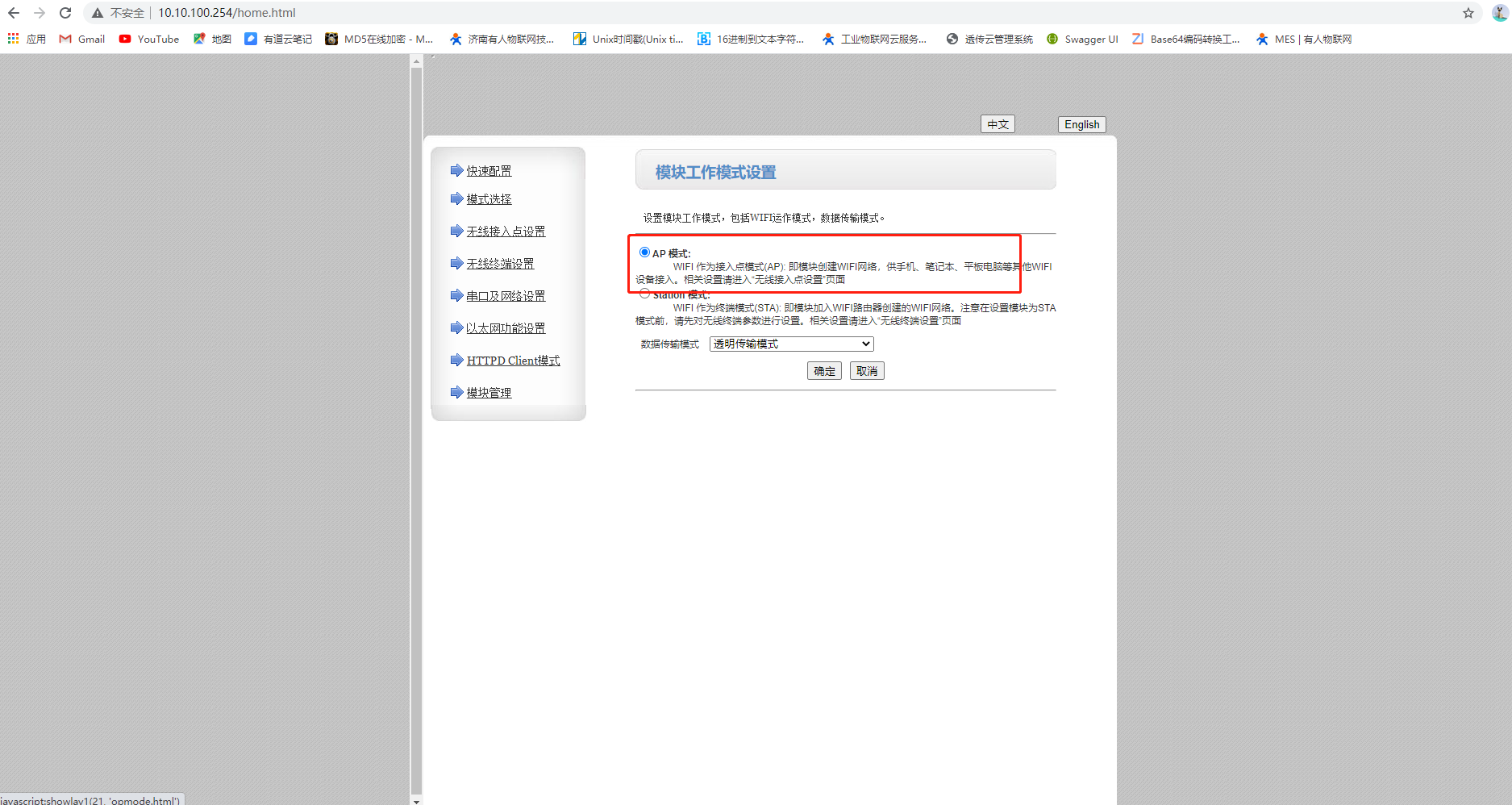

  2.浏览器输入10.10.100.254进入610的内置网页

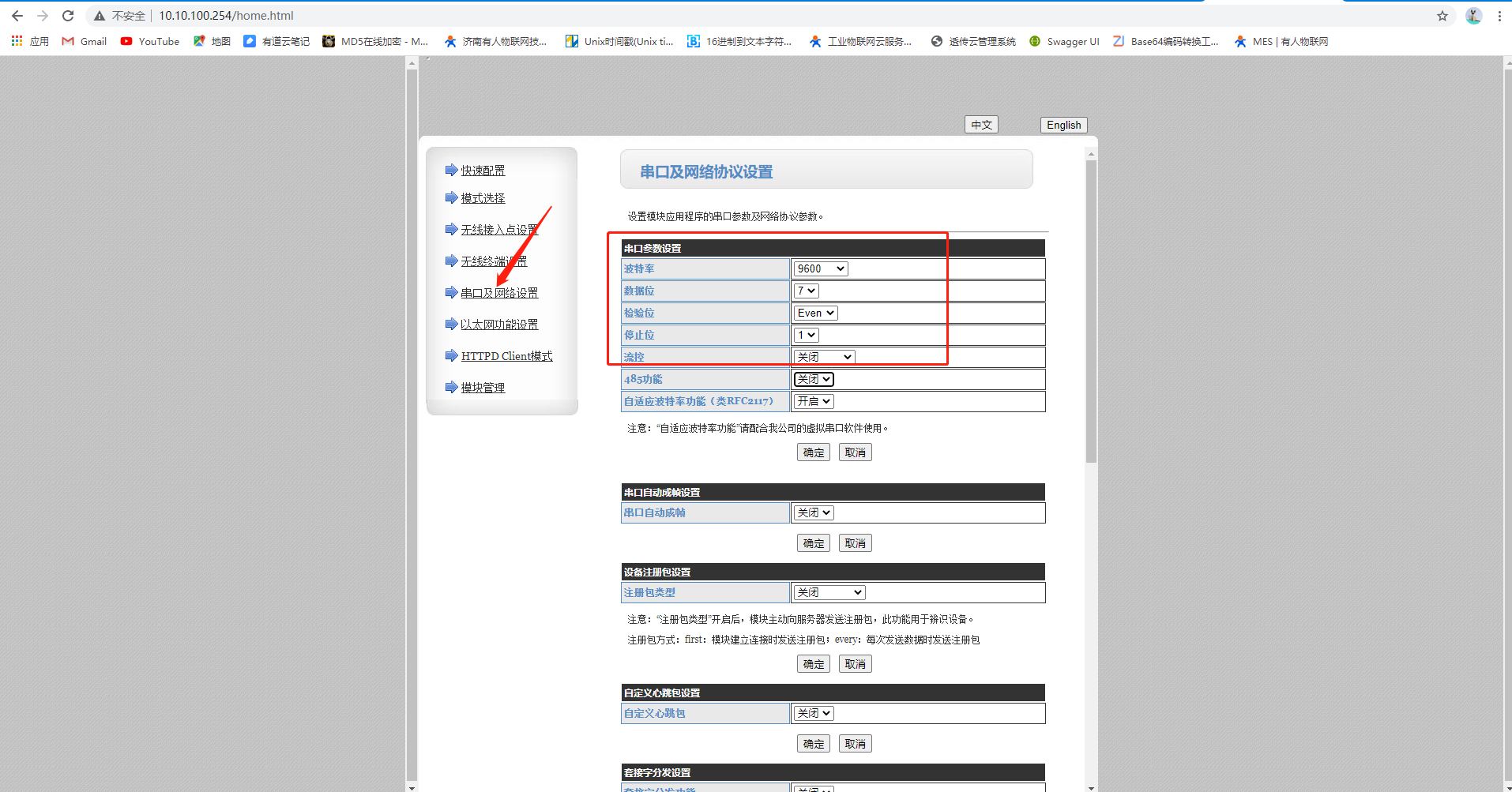

  3.串口参数设置为三菱PLC的串口参数9600,EVEN,7,1

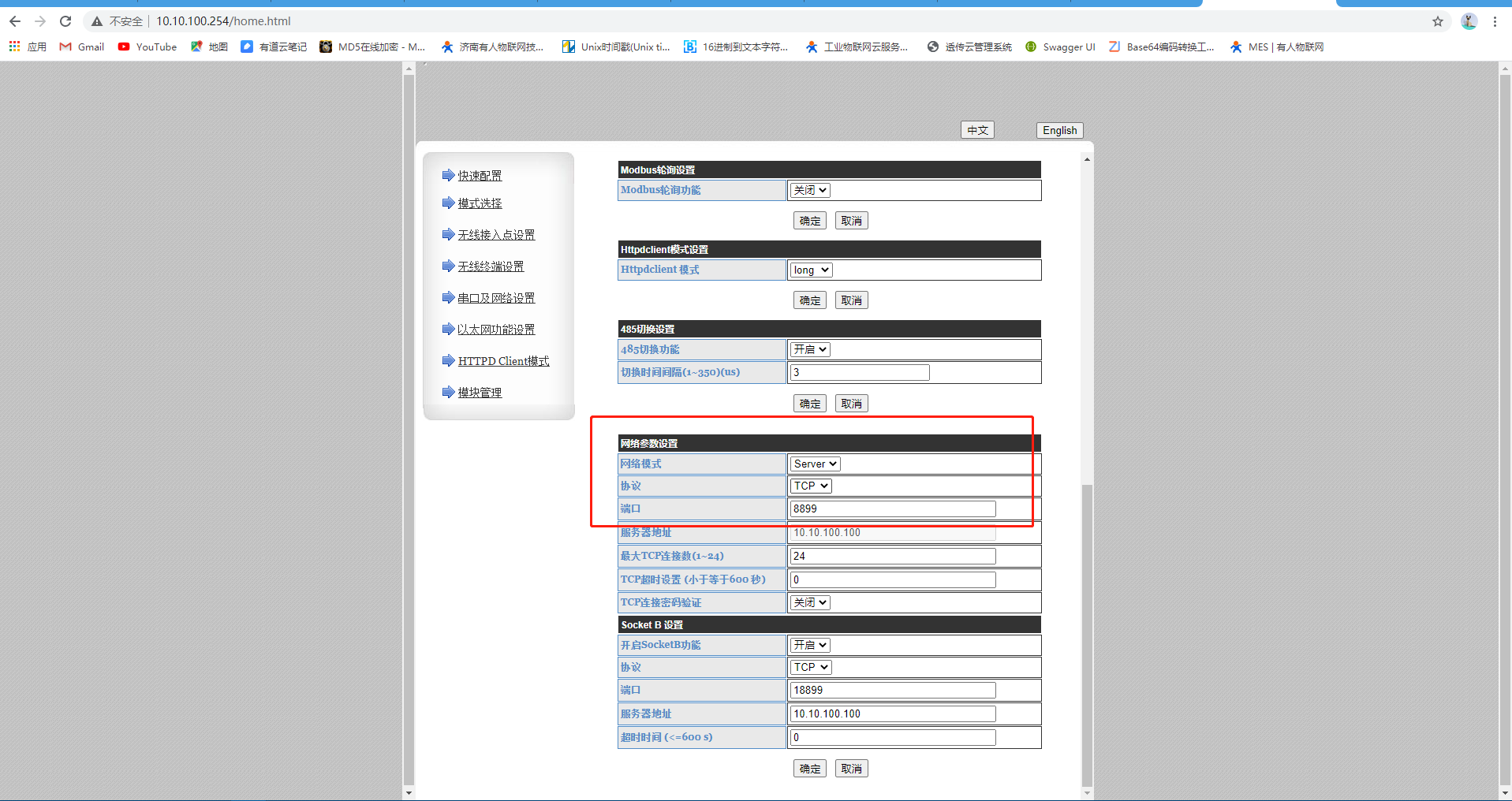

  4.选择TCP server，端口号为8899

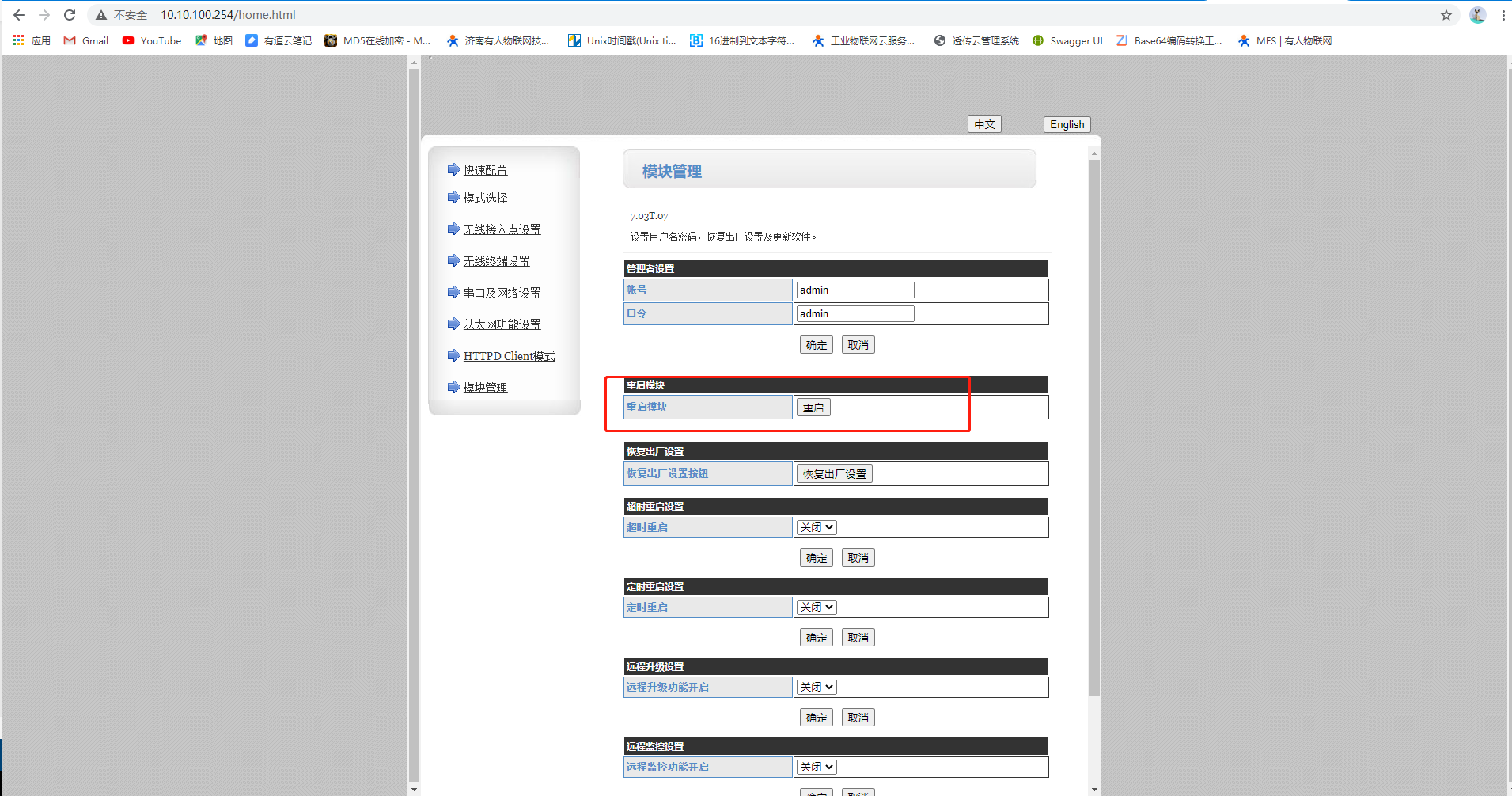

  5.模块管理》重启使参数生效

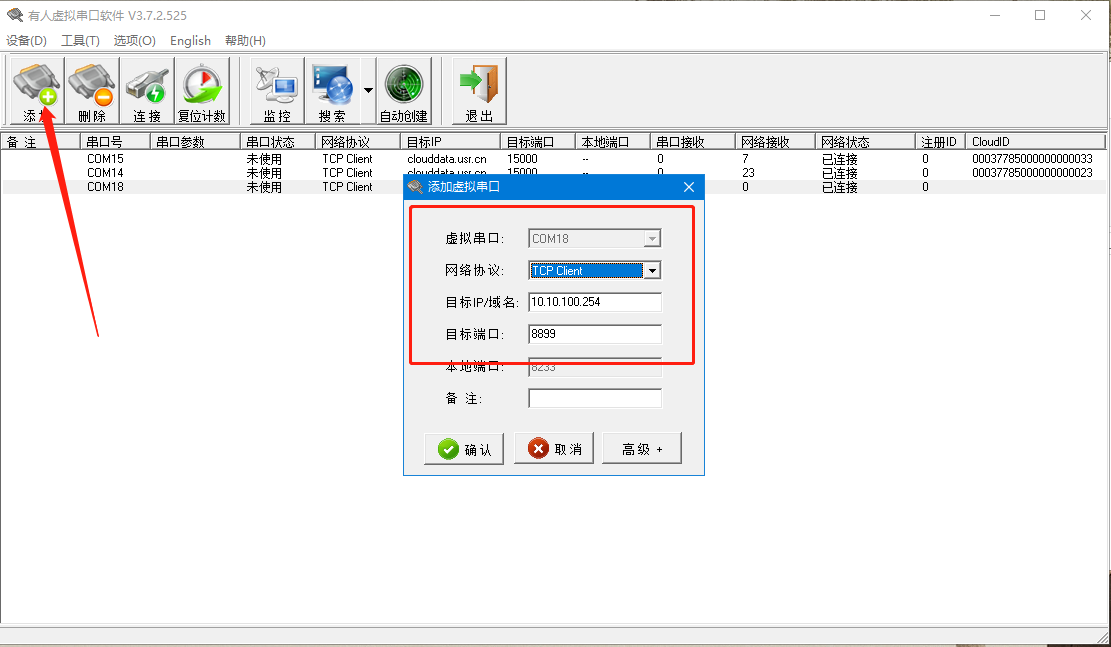

  6.打开虚拟串口软件，点击添加，选择TCP client，目标IP为W610的IP，目标端口为W610的本地端口，点击确认

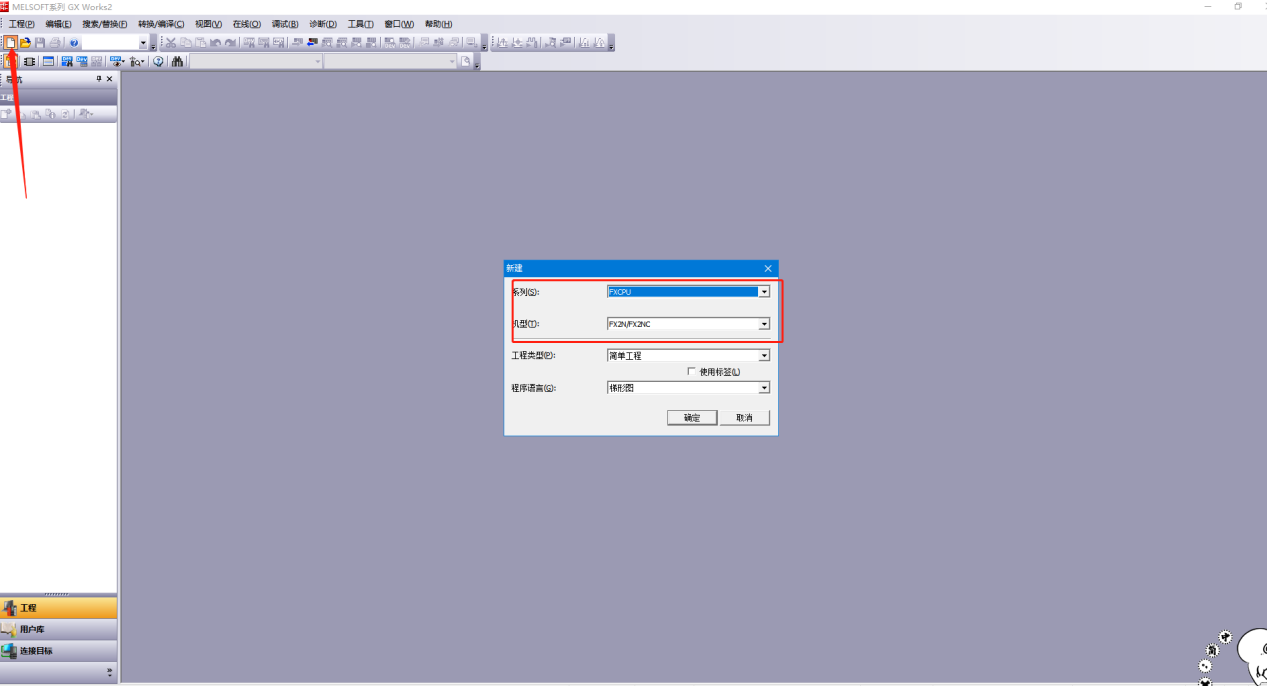

  7.打开三菱的上位机软件，点击新建，选择PLC的型号

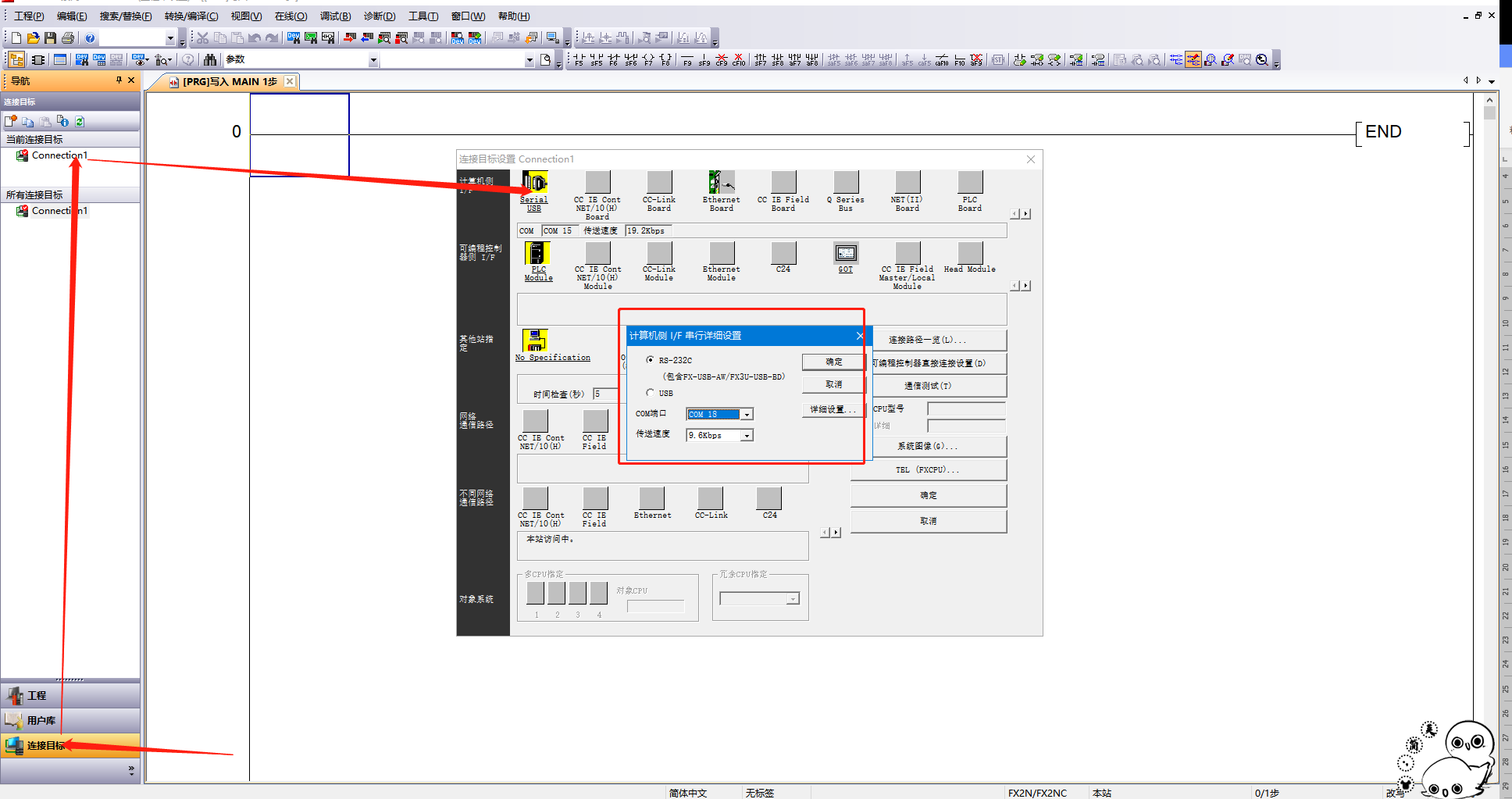

  8.点击连接目标，选择生成的虚拟串口，波特率为PLC的波特率

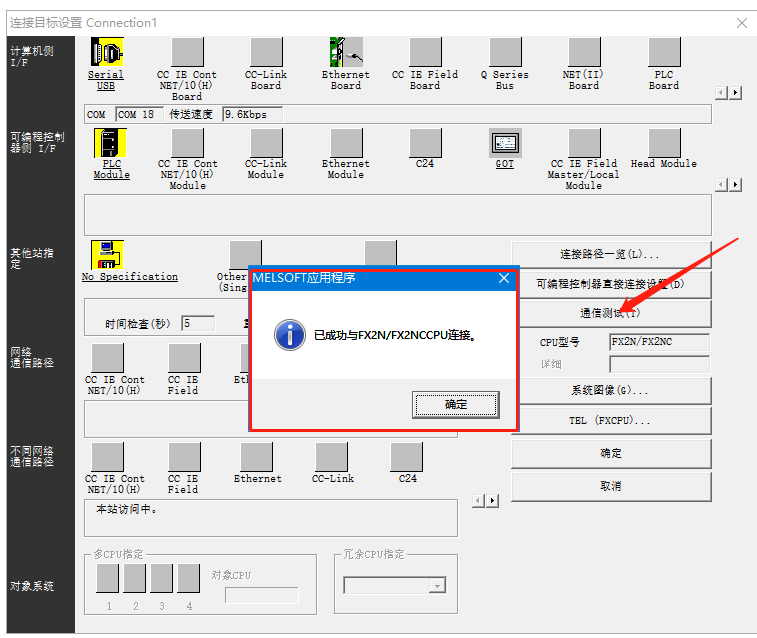

  9.点击通信测试，与PLC连接成功

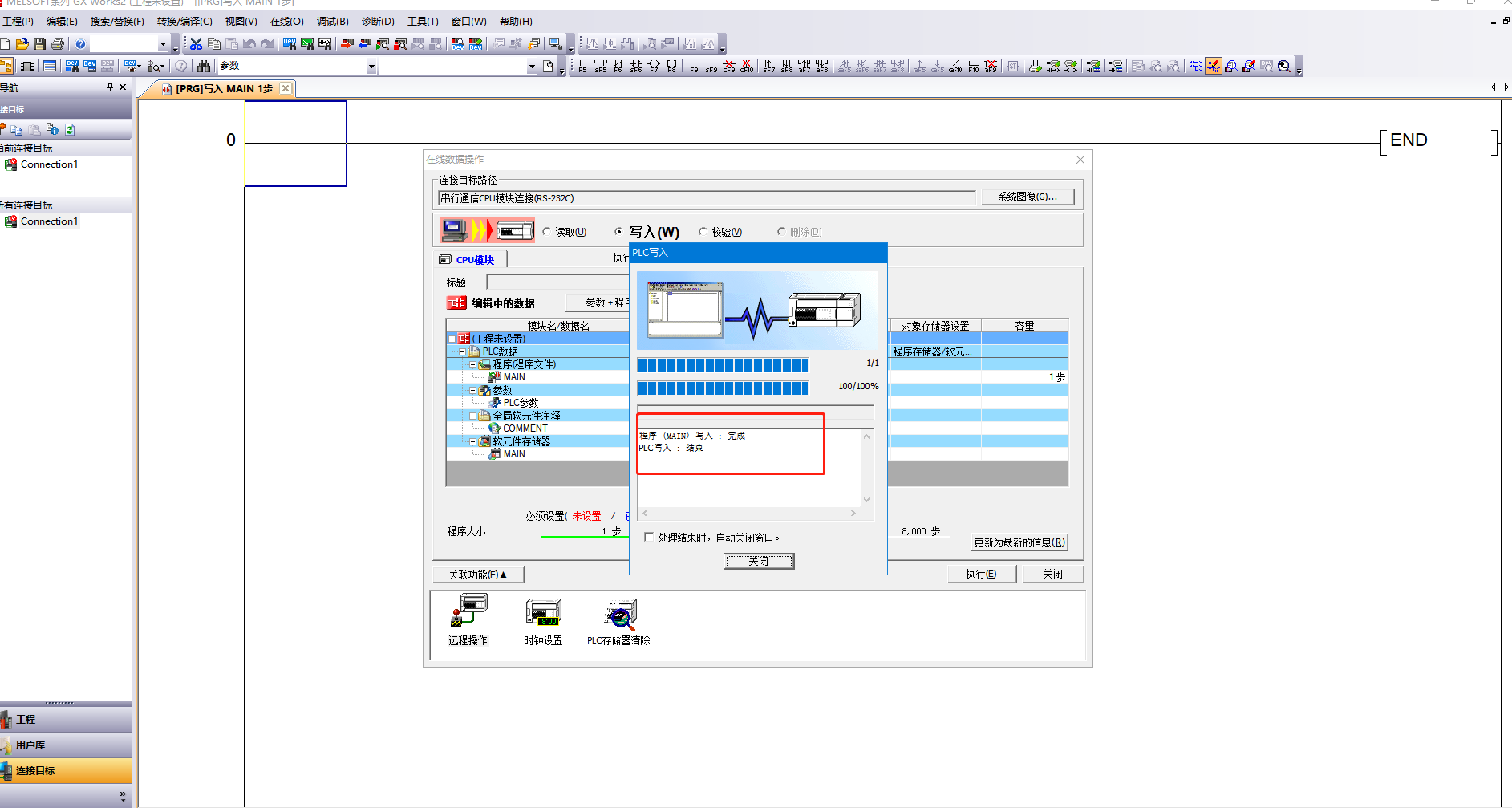

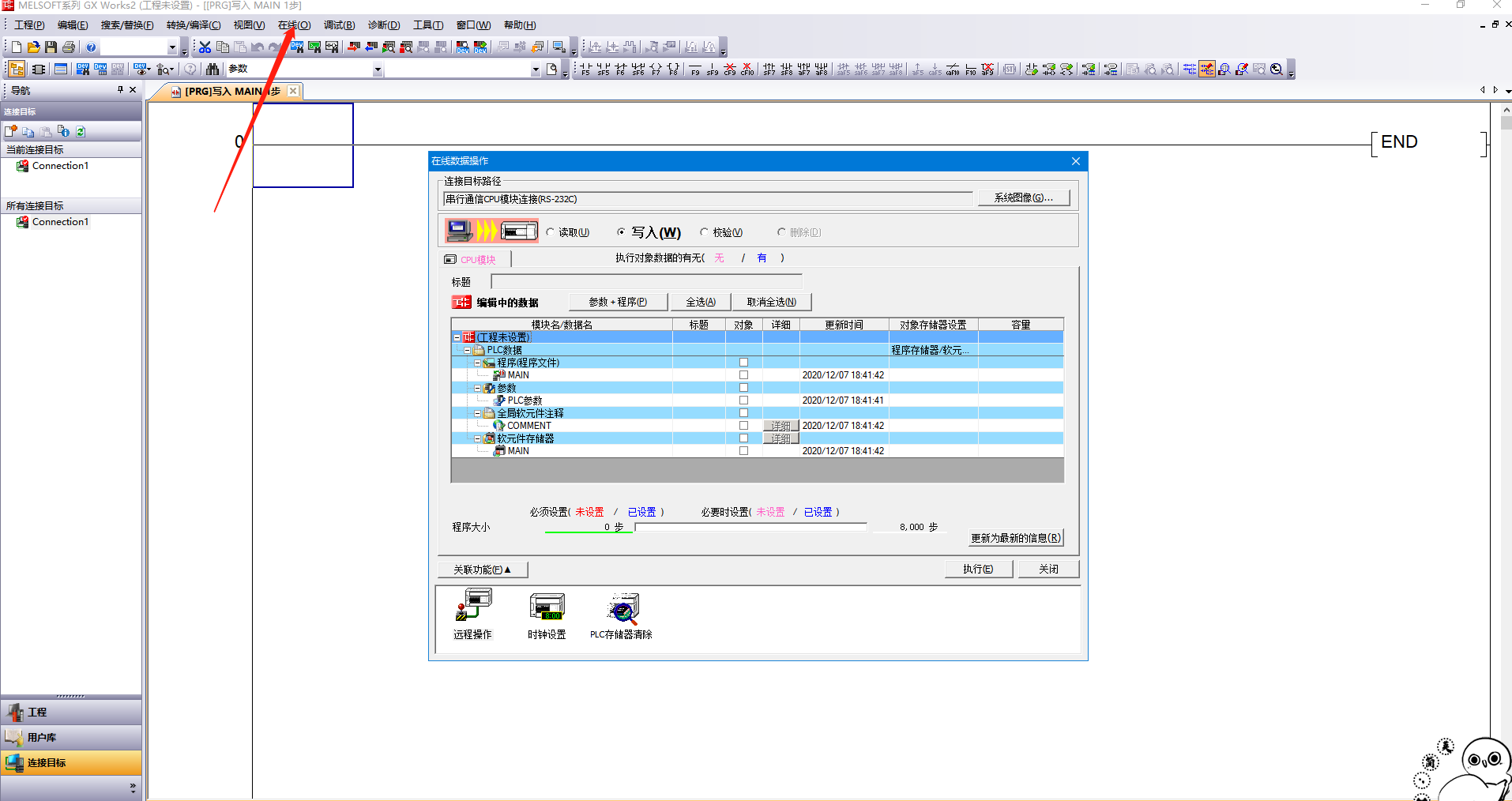

  10.上下载PLC的程序即可
