本案例以USR-w610为例

一、资料下载

USR-W610说明书：https://www.usr.cn/Download/1152.html

USR-W610软件设计手册：https://www.usr.cn/Download/577.html

虚拟串口软件：https://www.usr.cn/Download/924.html

二、准备工作

1、USR-W610 数量1个

2、电源适配器12V 数量1个

3、232转USB调试线 数量1个

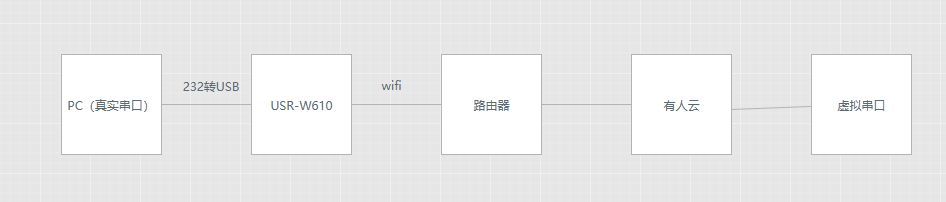

三、连接框图

四、云端参数配置

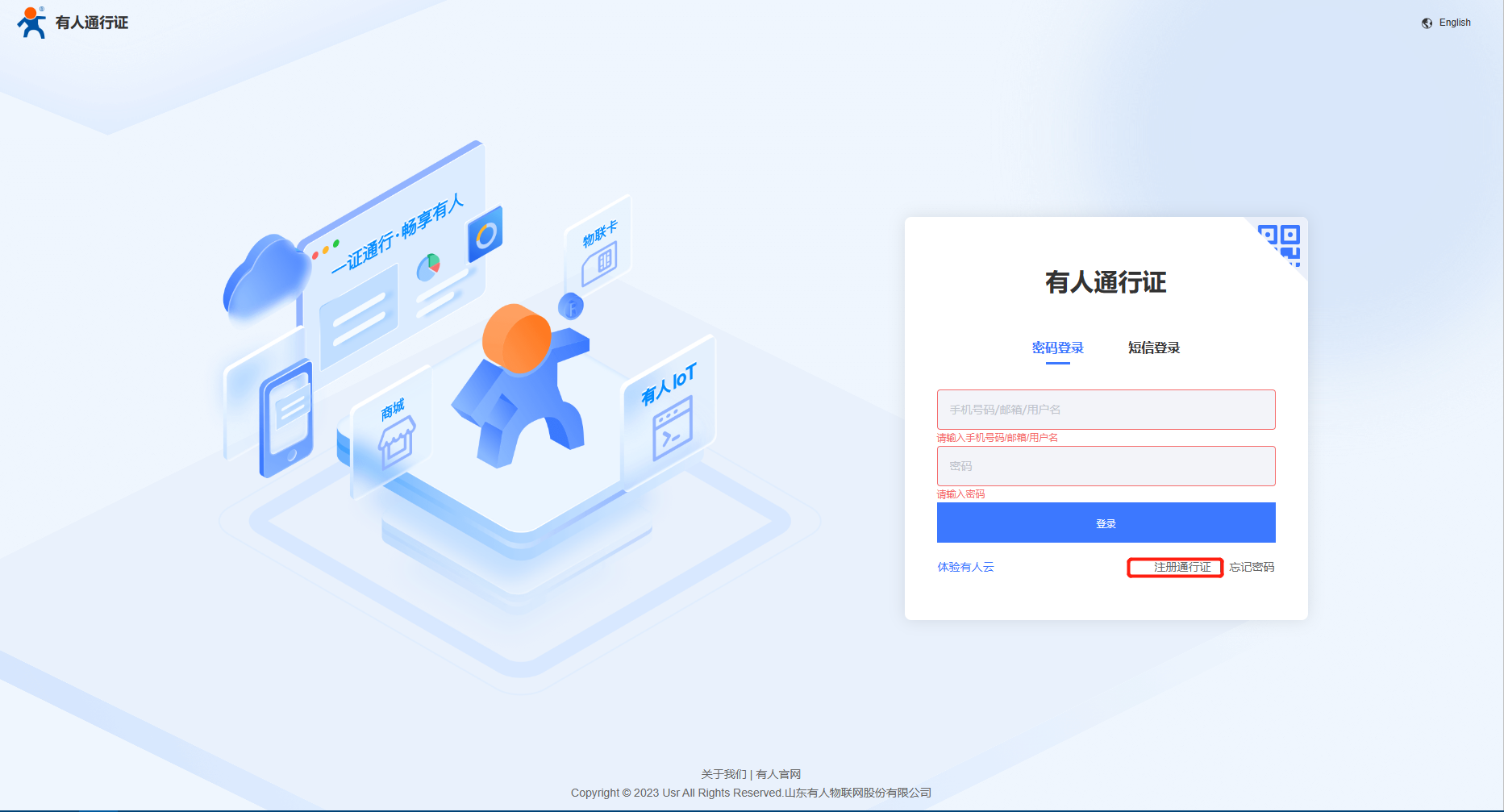

1.登录有人云，如果没有账号先申请通行证，目前可通过手机号来注册通行证账户。

2.云平台添加设备

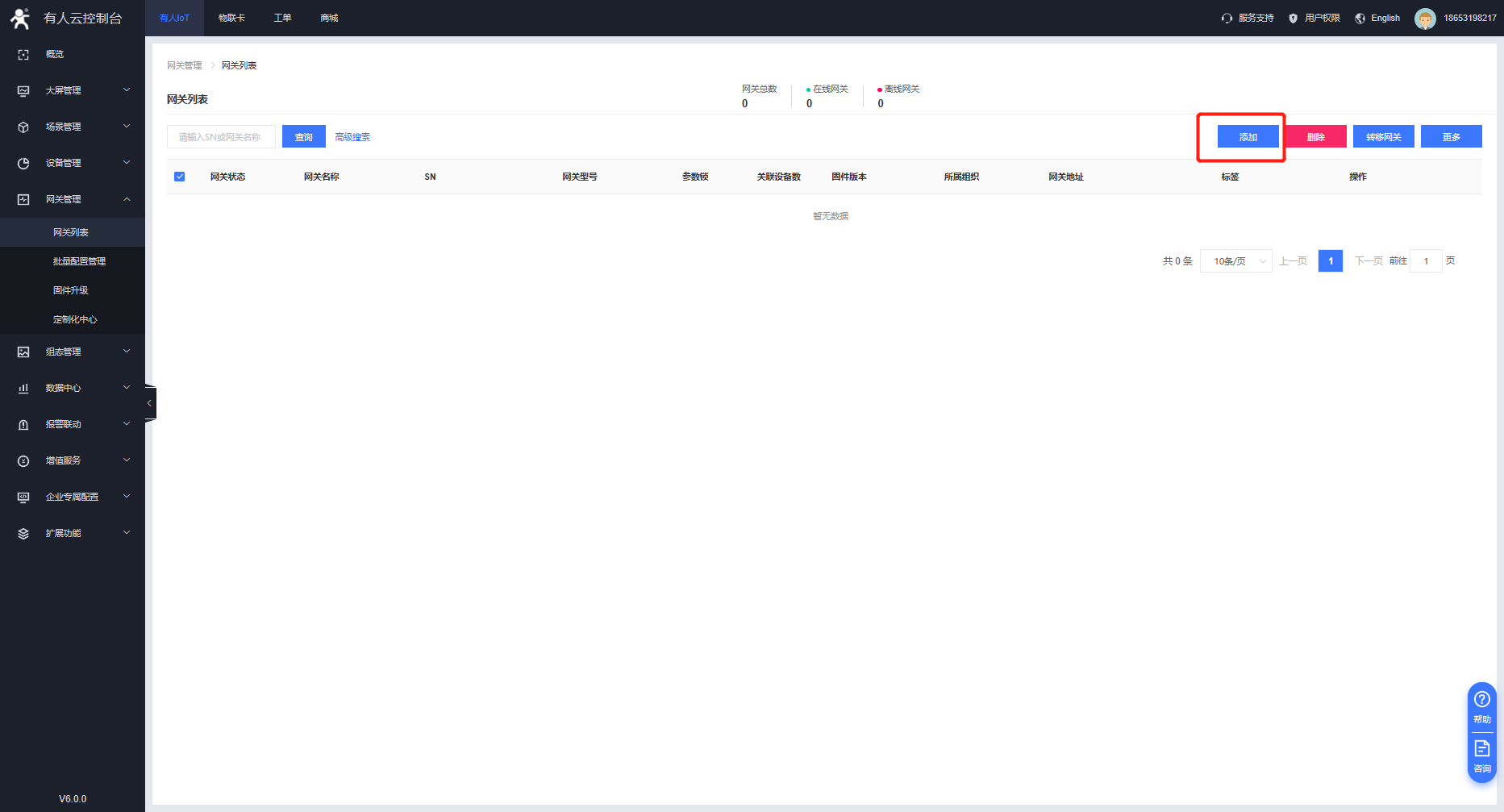

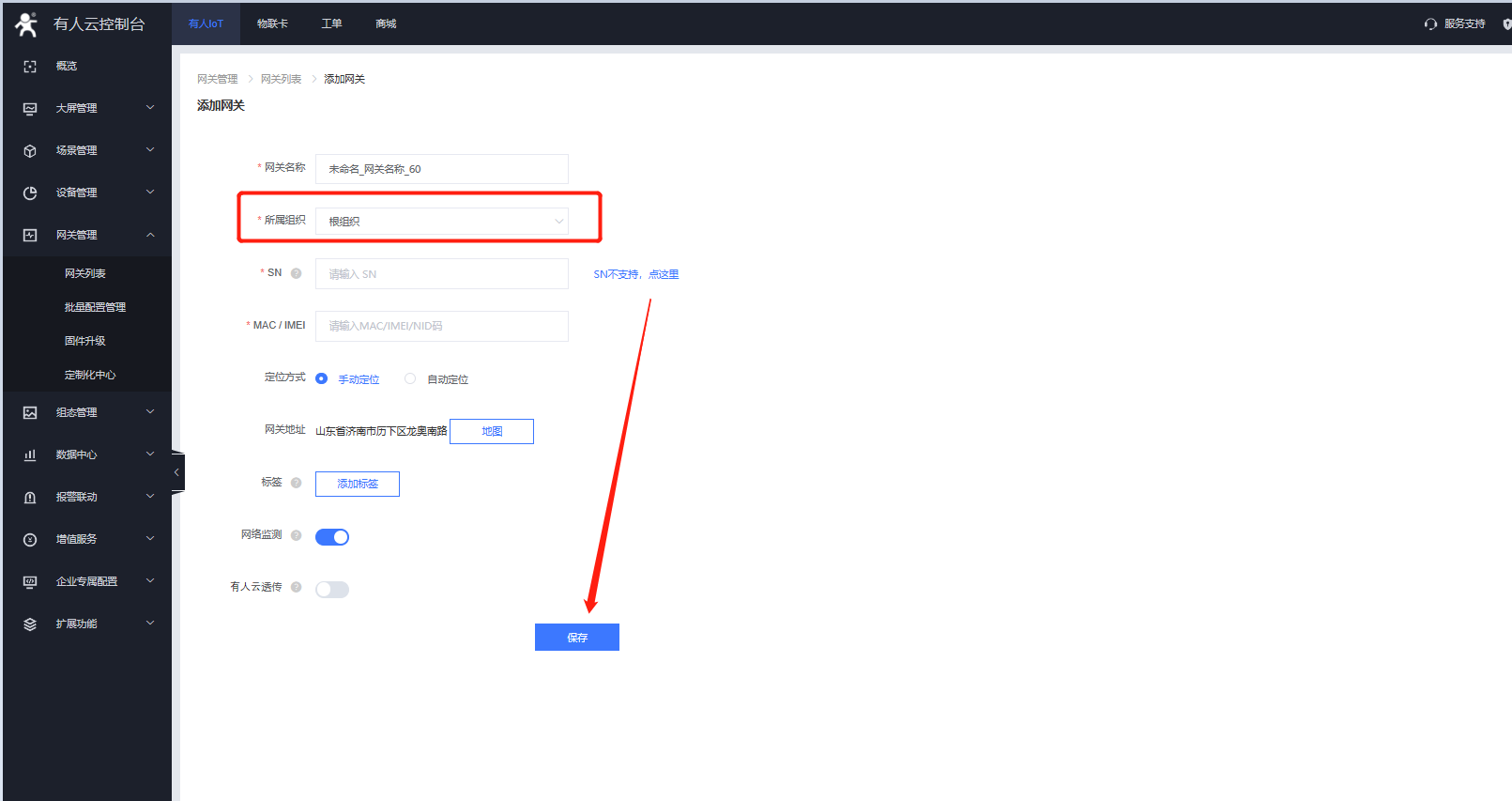

在网关管理---网关列表-添加网关，SN和MAC/IMEI可以点击SN不支持，系统自动生成，不需要客户自己设置，通讯密码可以自定义8位密码。

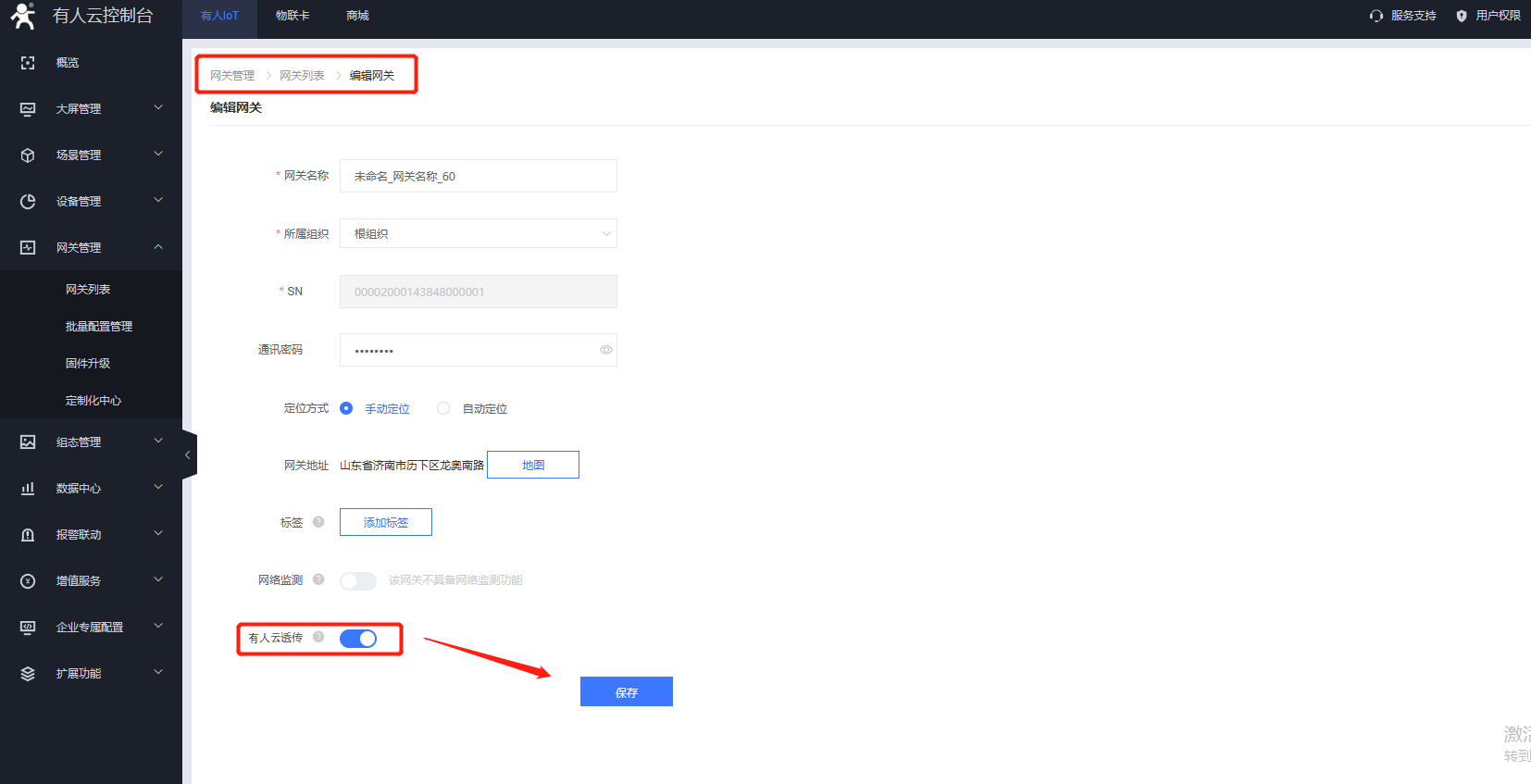

3.打开数据透传并保存

五、产品参数配置

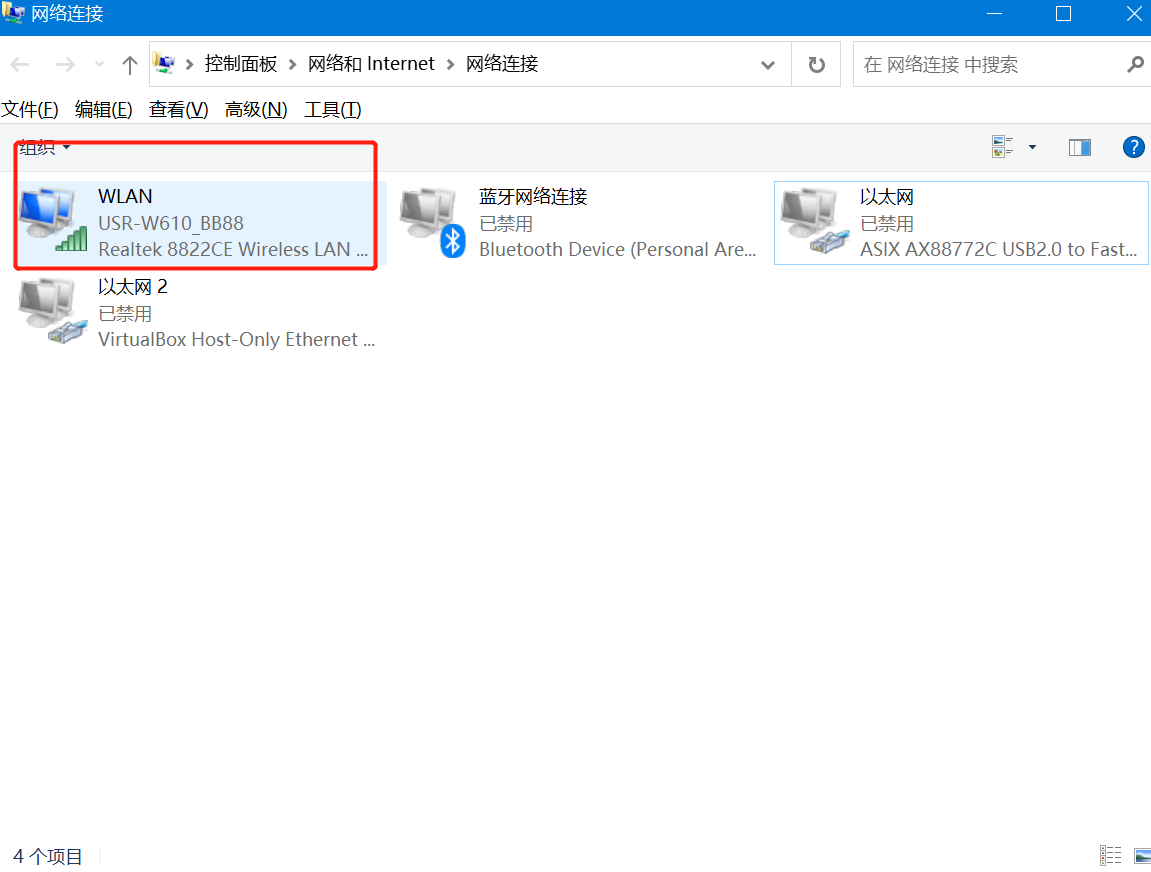

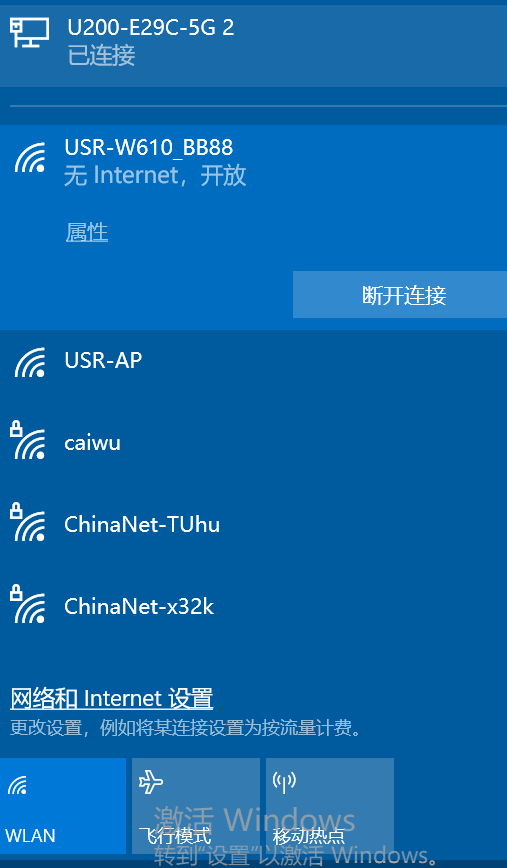

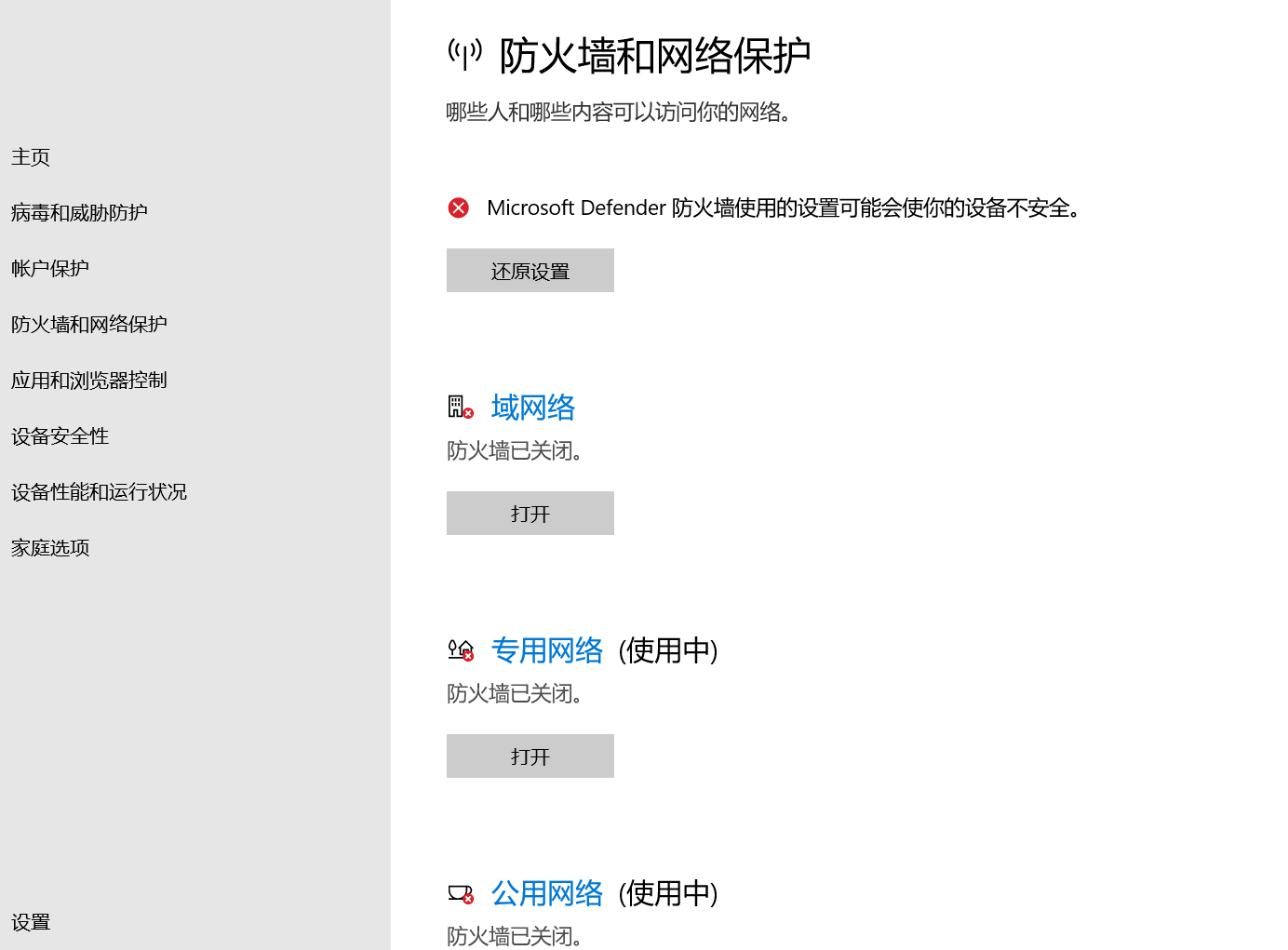

1.w610接上WiFi天线，电脑连接上wifi，232串口转USB接到电脑。并关闭电脑防火墙、多余网卡和杀毒软件。模块出厂默认是AP模式，电脑连接W610的wifi信号,当有设备连到W610的wifi后，Link指示灯亮起。SSID后面跟了4个字符，是MAC地址的后4位，MAC地址可以在设备背面的标签上看到。

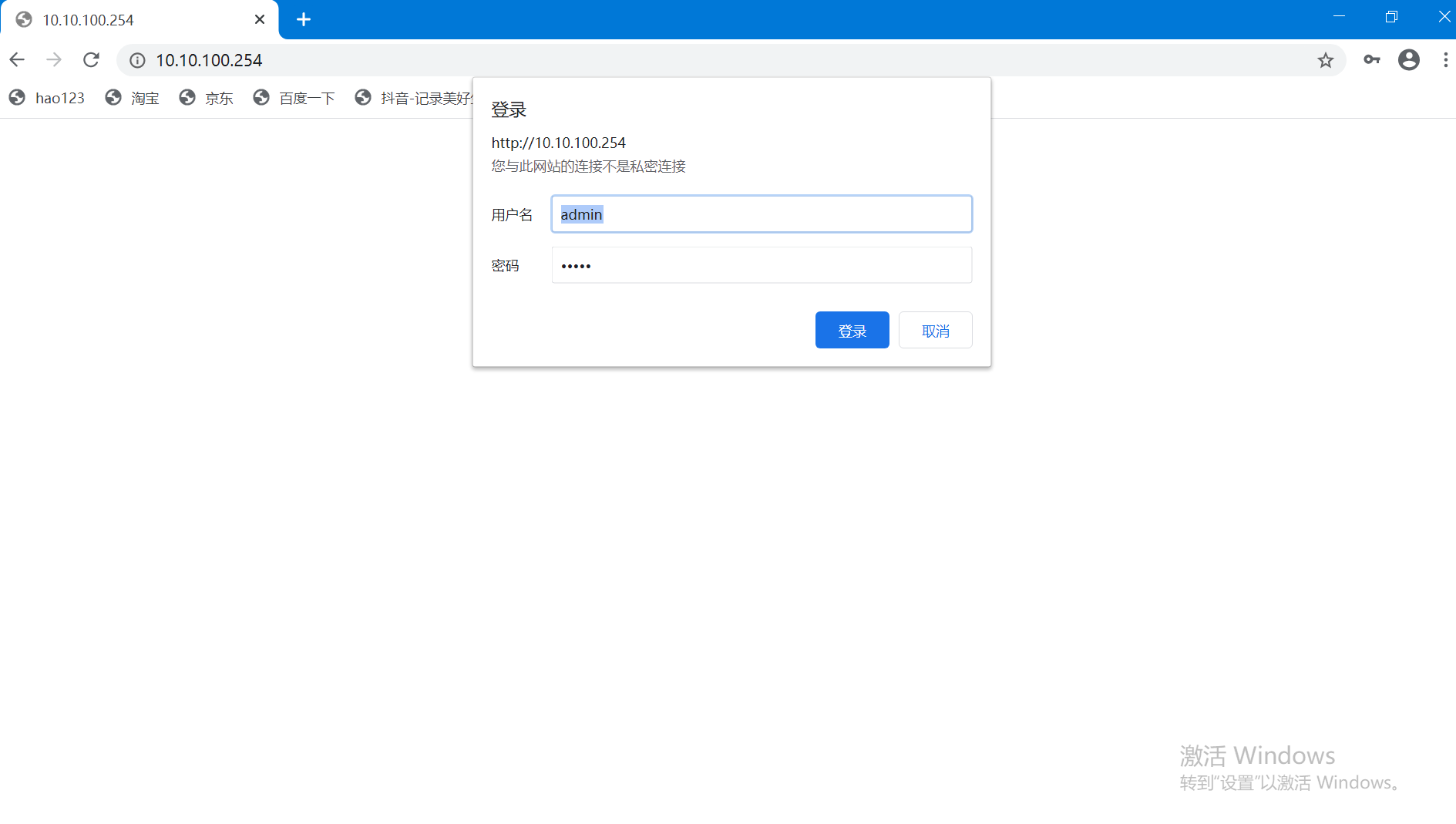

2.在浏览器输入W610默认IP ：10.10.10.254。用户名密码都为admin

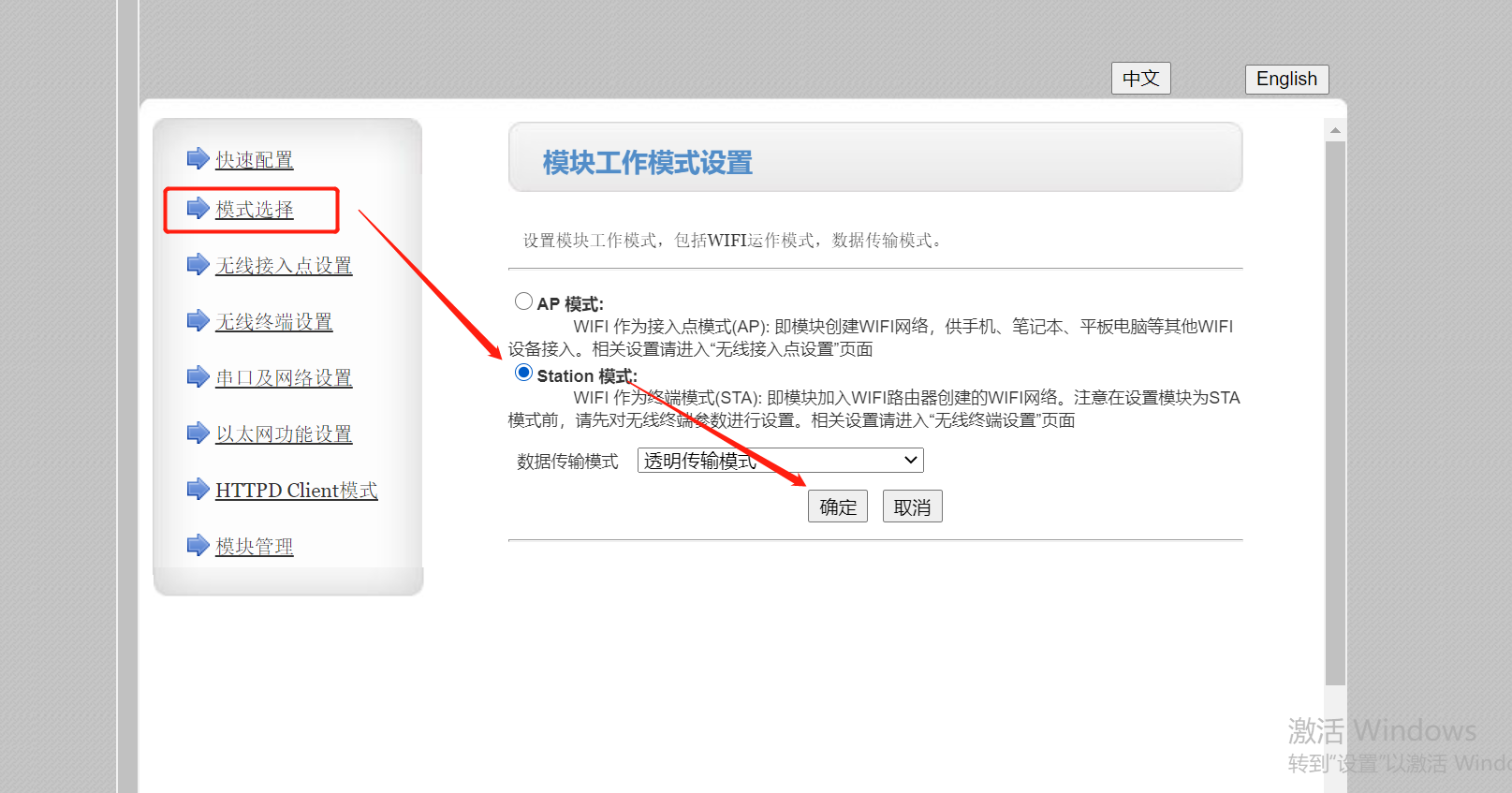

3. 选择模式选择为sta模式，点击确定（先不要重启，等设置完所有的参数再重启设备）

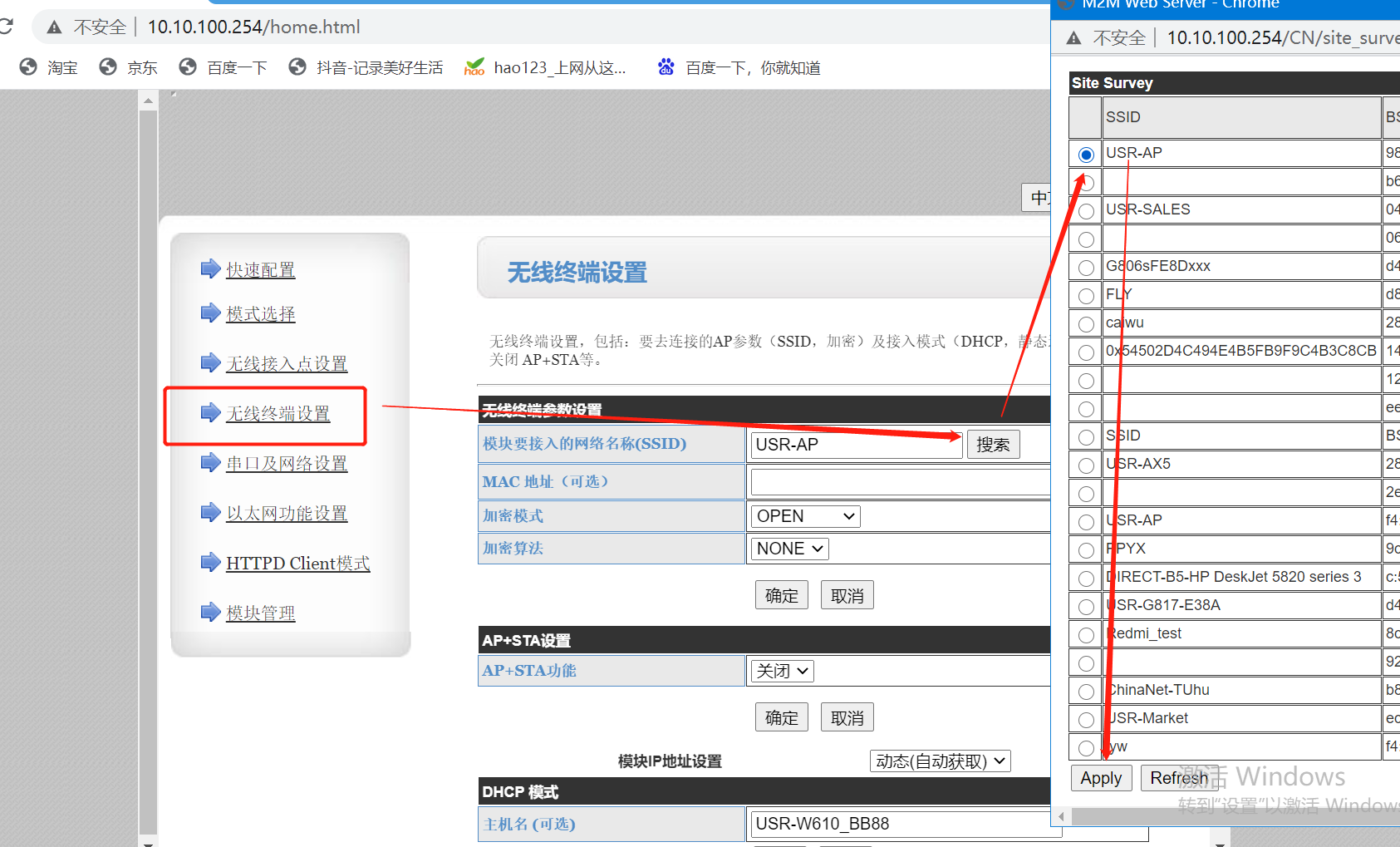

4.进入无线终端设置，搜索要连接的WiFi，选中以后点击下方【apply】

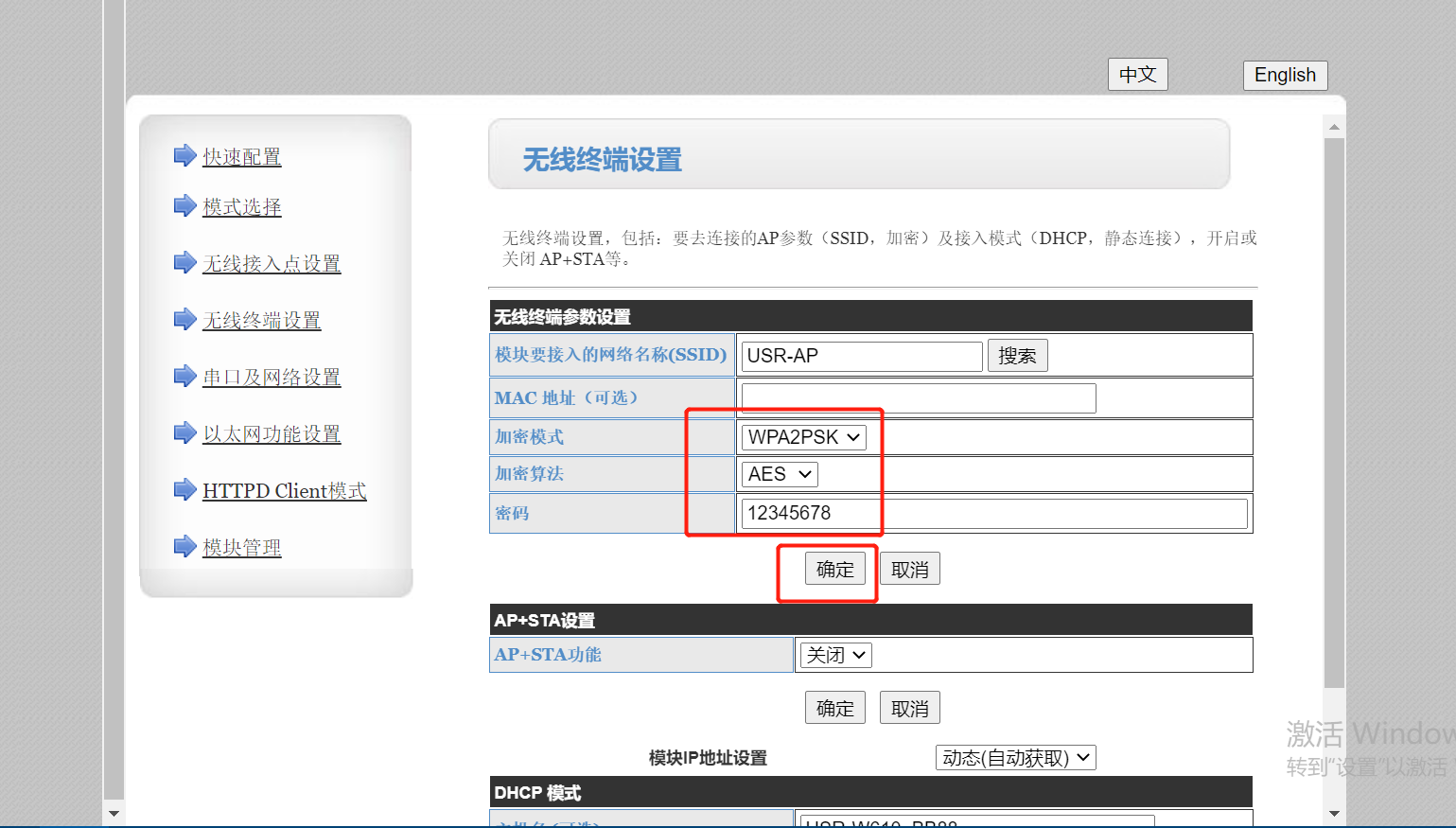

5.之后会提醒您输入密码，输入密码以后点击确定；如果需要给模块设置固定IP，请在下面的“DHCP自动获取参数”选项中设置，设置完成后同样需要点击确定。

6.串口及网络设置

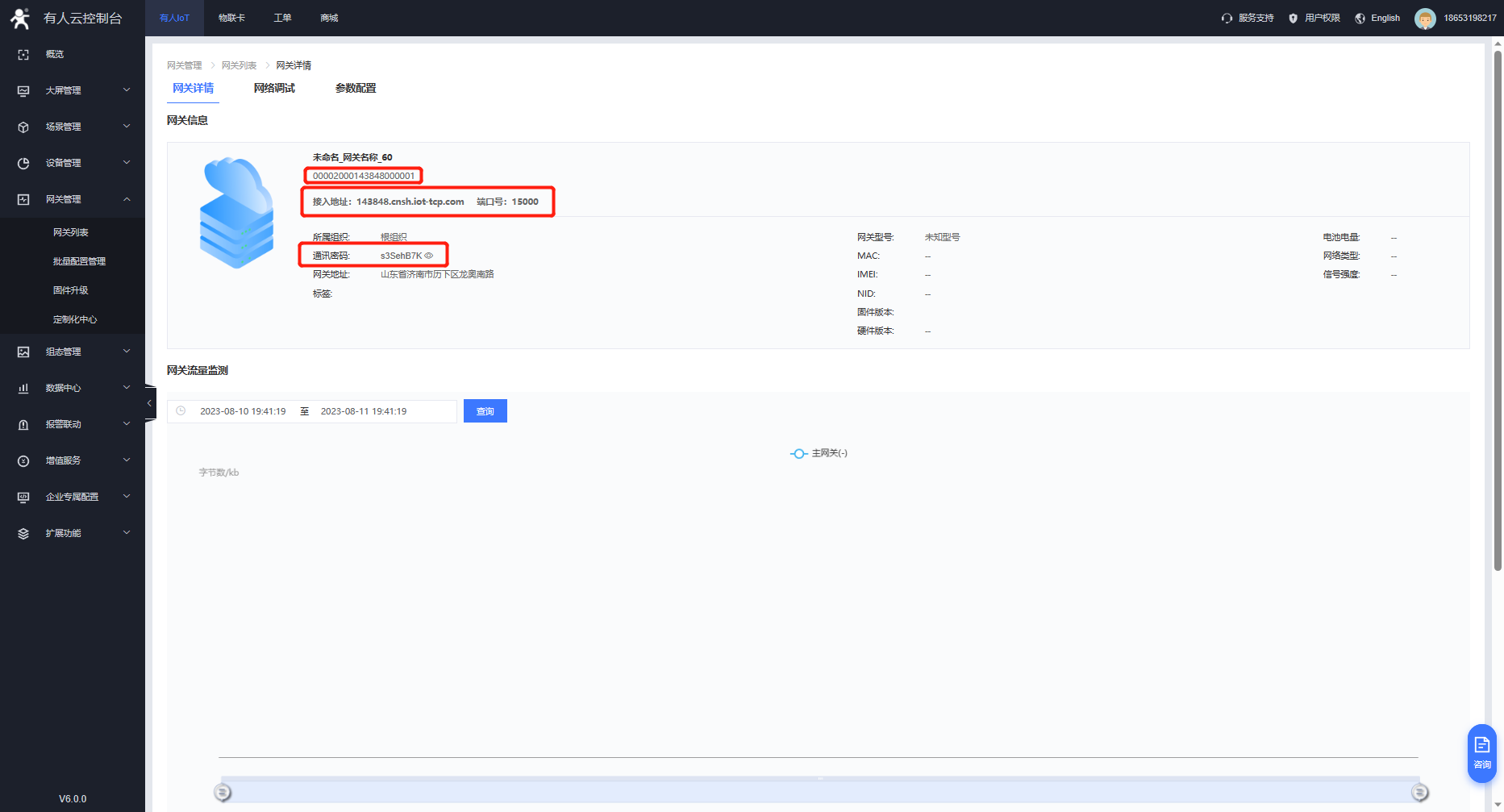

*根据云端生成的接入地址端口号以及sn和通讯密码设置

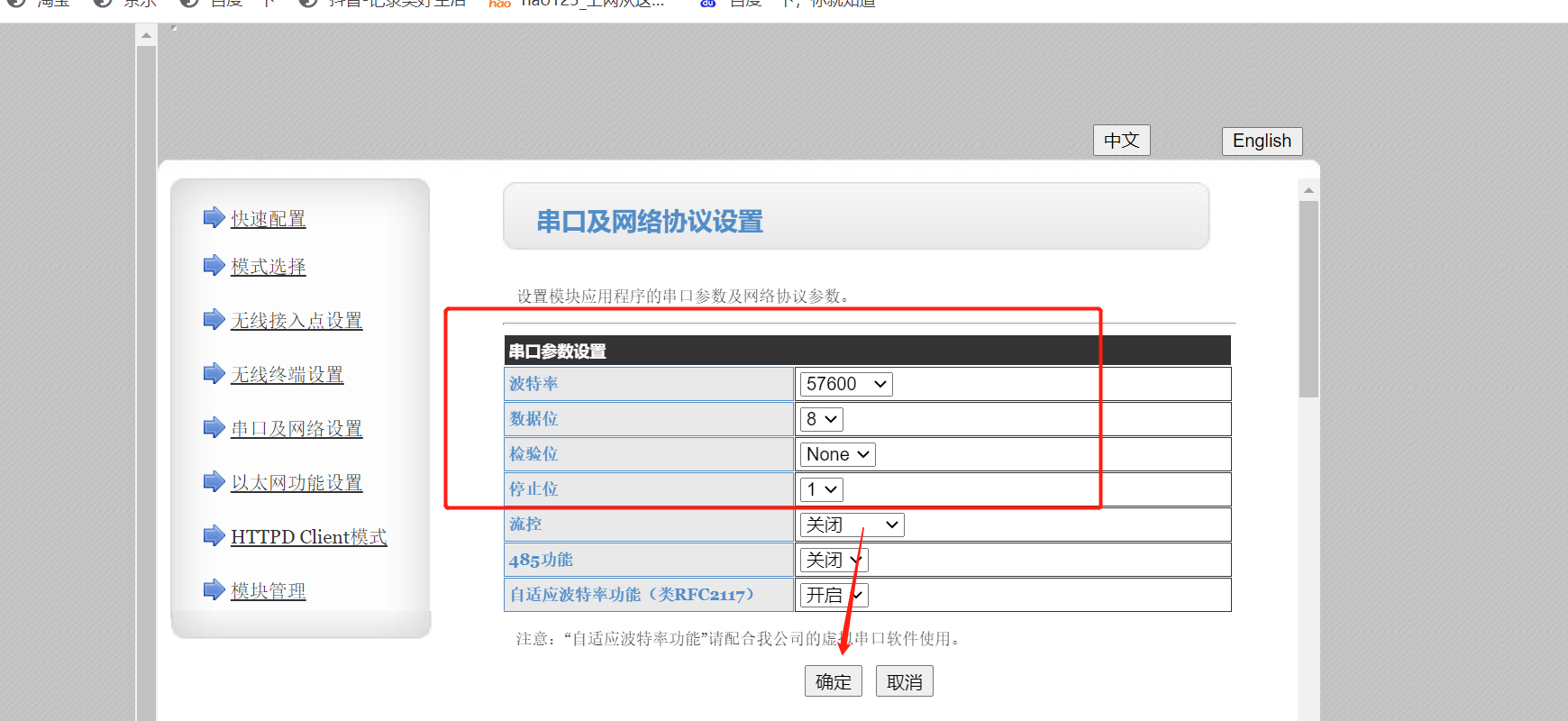

（1）串口及网络参数设置:串口参数设置为和您终端设备的串口参数一致

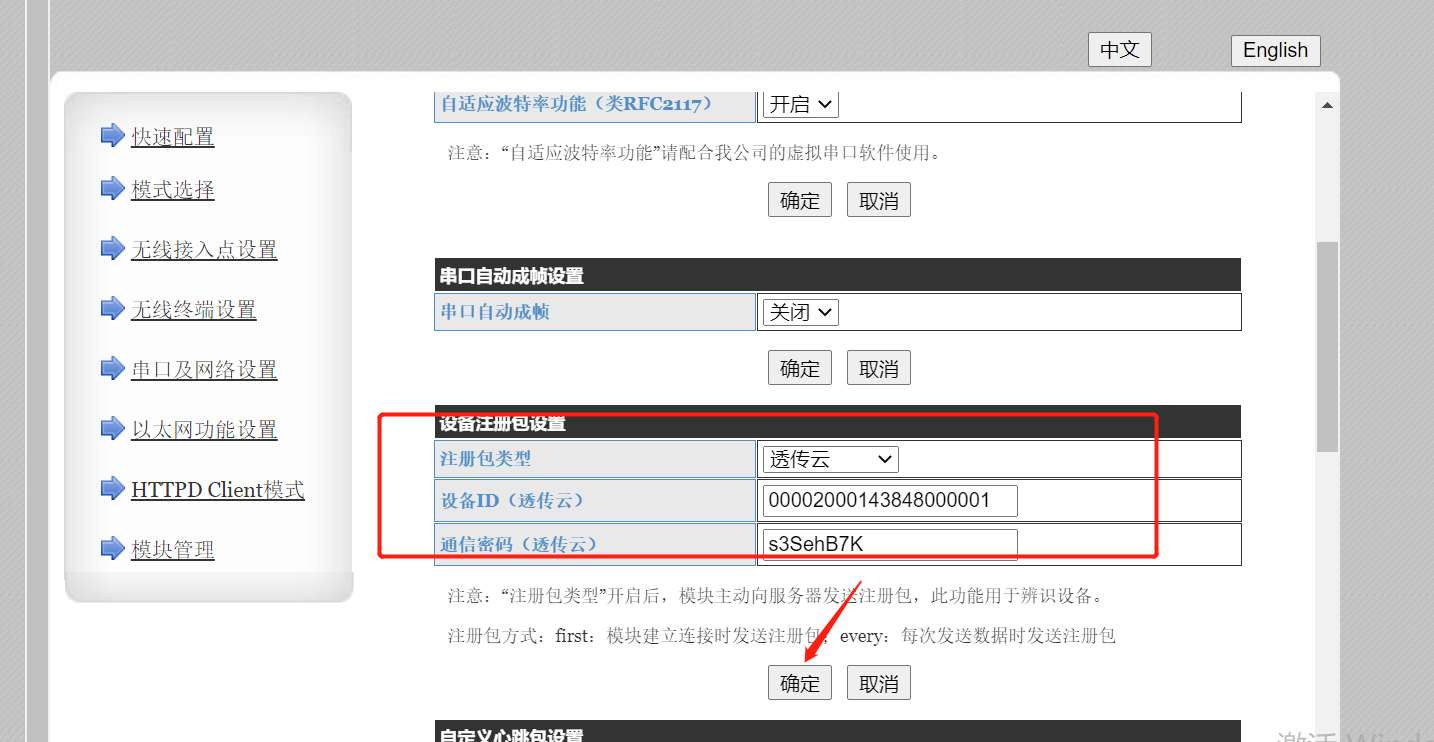

（2）注册包选择透传云，填上透传云上新建立的设备id，和密码（如下图所示），点击保存。

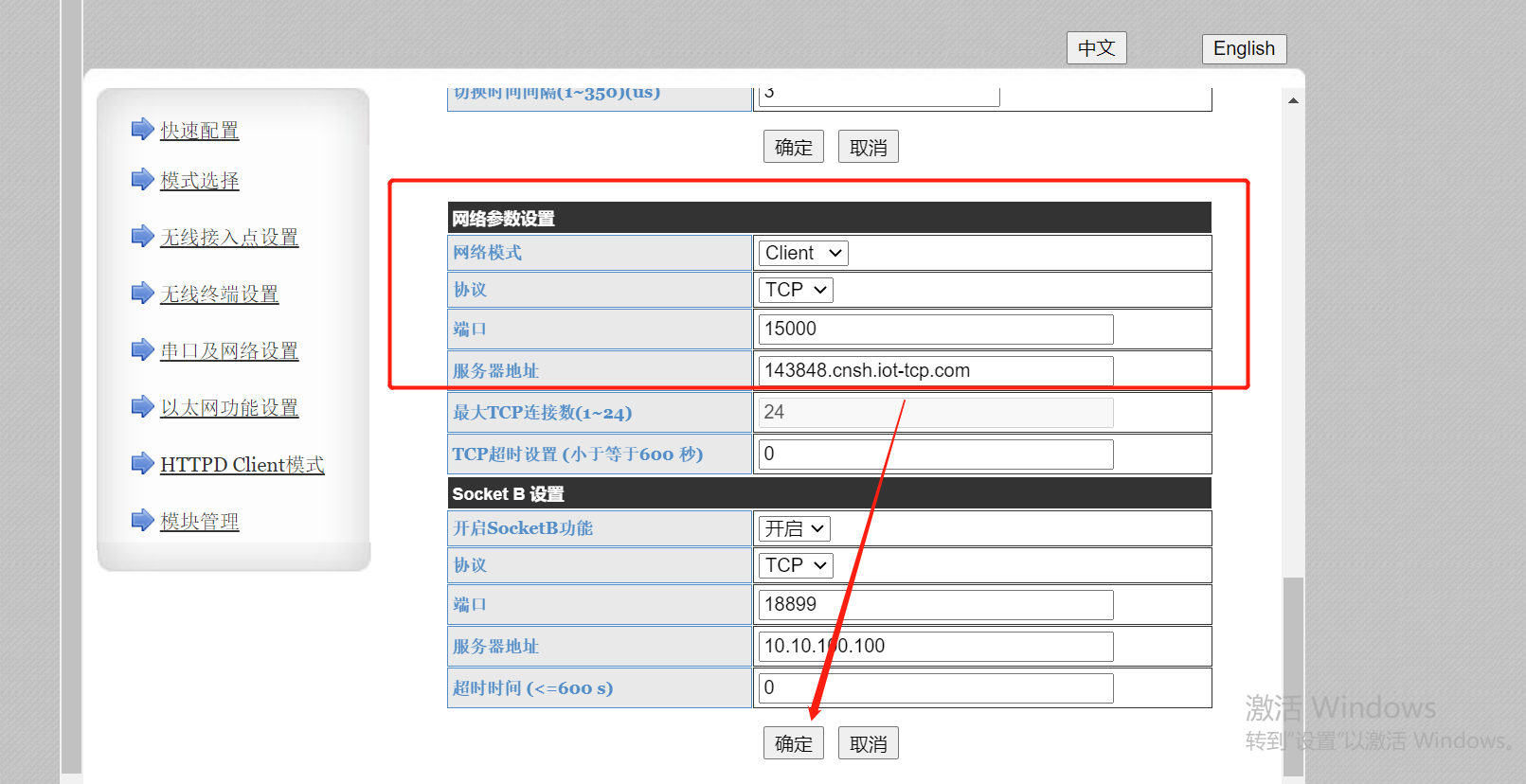

（3）串口及网络参数中的网络设置上设置为：Tcp Client,

透传云的域名为143848.cnsh.iot-tcp.com，透传云的端口为15000，设置完点击保存

（4）设置完所有的参数要 重启设备。

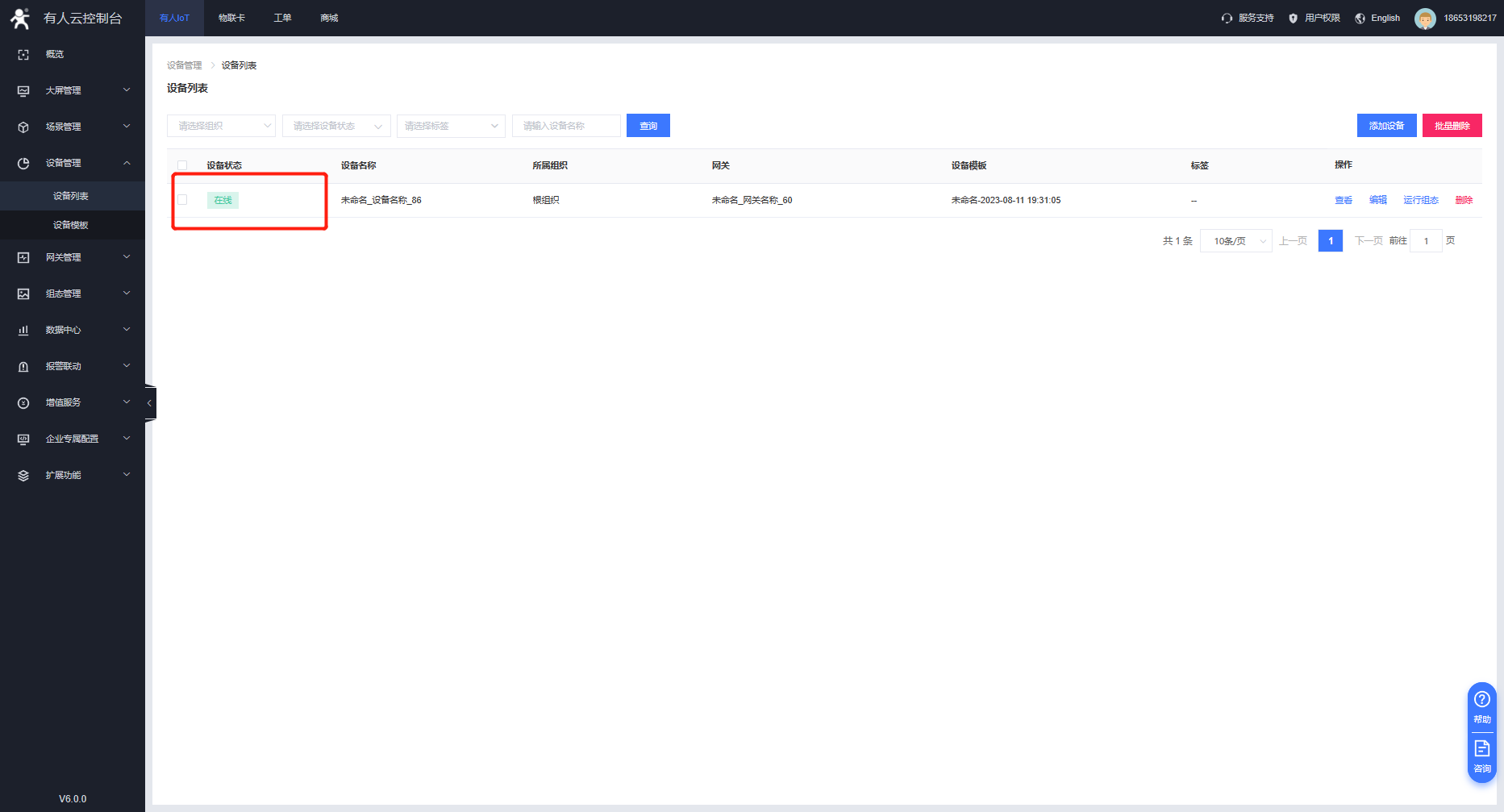

稍等一会，在有人云界面，您会看到W610已经上线。

六、数据调试

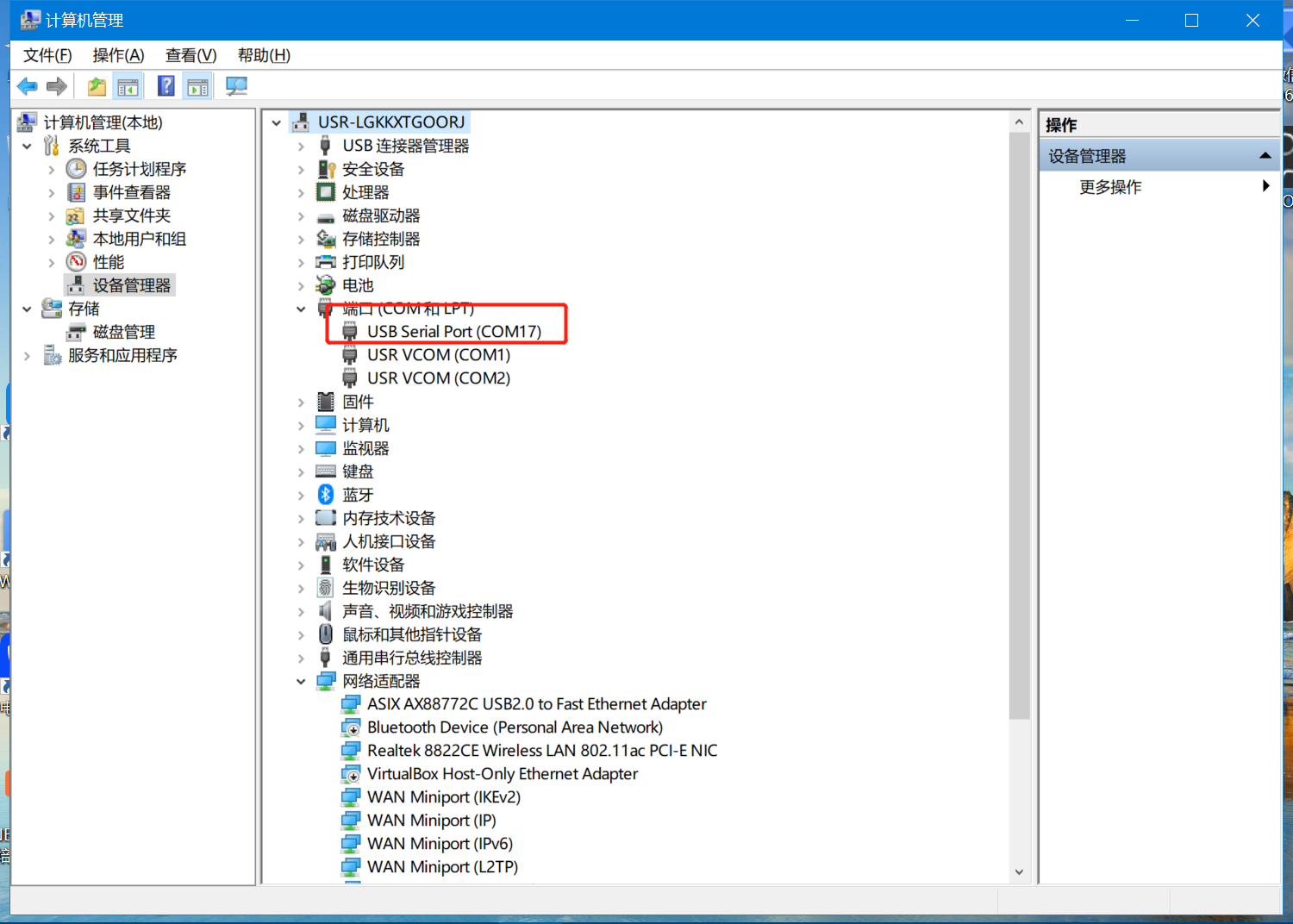

1.w610的串口用usb转232或是usb转485接到电脑上，在设备管理器可以看到端口号

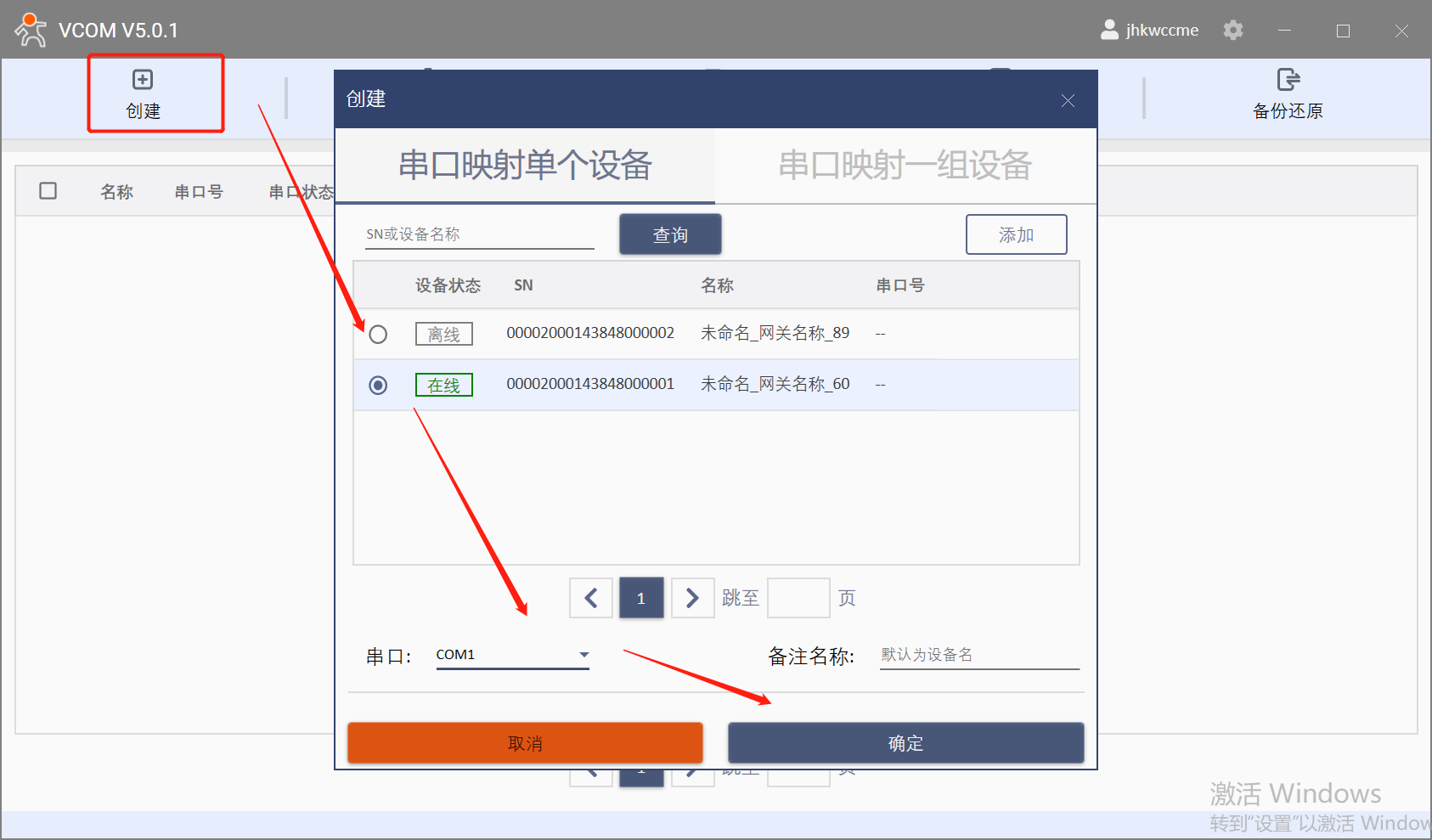

2.登录有人账号，创建虚拟串口com1

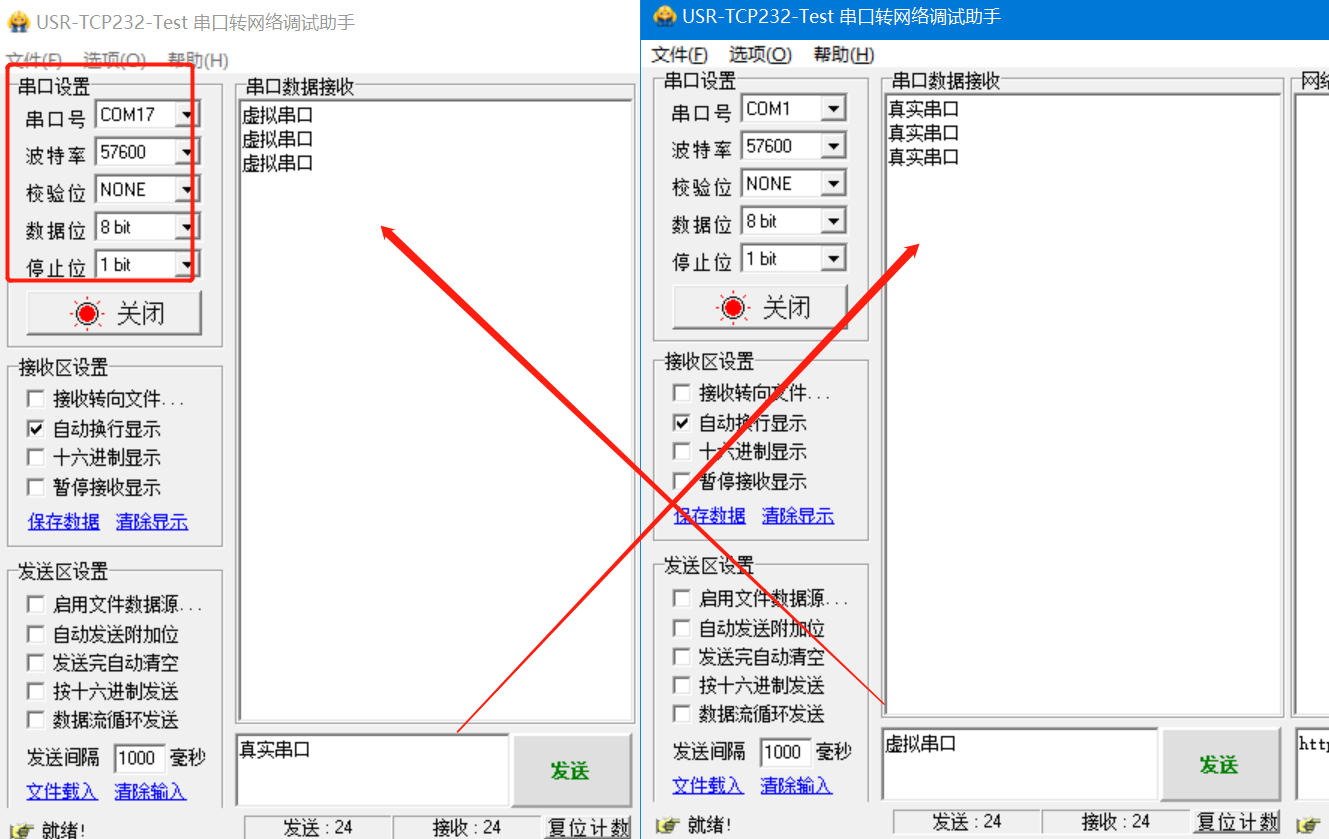

3.虚拟串口和w610串口互发数据

撰写人：秦嘉城
