一、所需资料

  WIFI串口服务器W610说明书

  W610软件设计手册

  串口调试助手软件

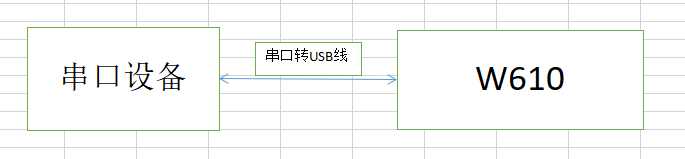

  二、网络拓扑图

  三、连接方式

  串口服务器USR-W610(以下简称W610)接上供电电源，此时power指示灯亮起;将W630的串口通过串口线(USB转232或者转485)接到电脑上，装上wifi天线，模块正常启动后，work指示灯每2s闪亮一次

  四、操作步骤

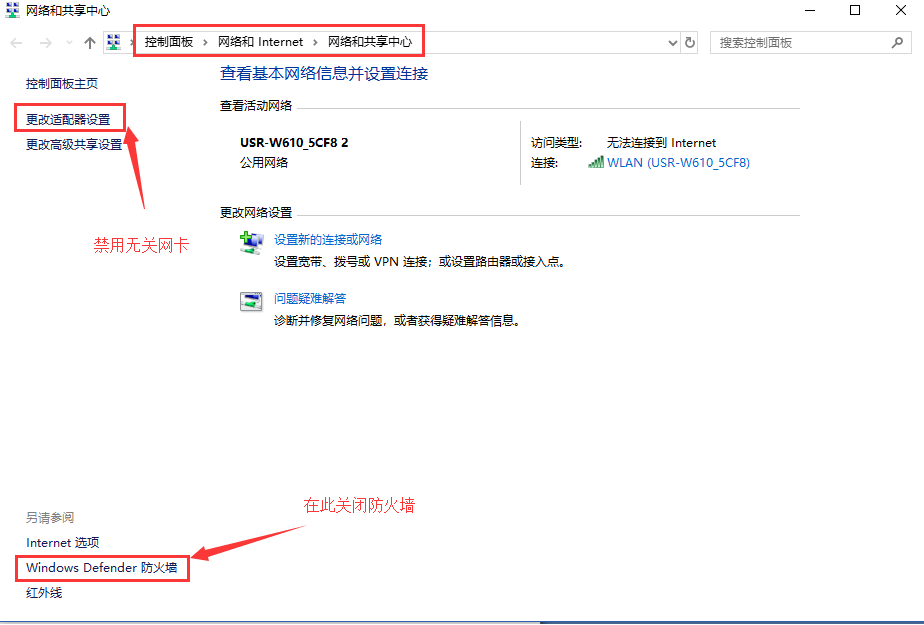

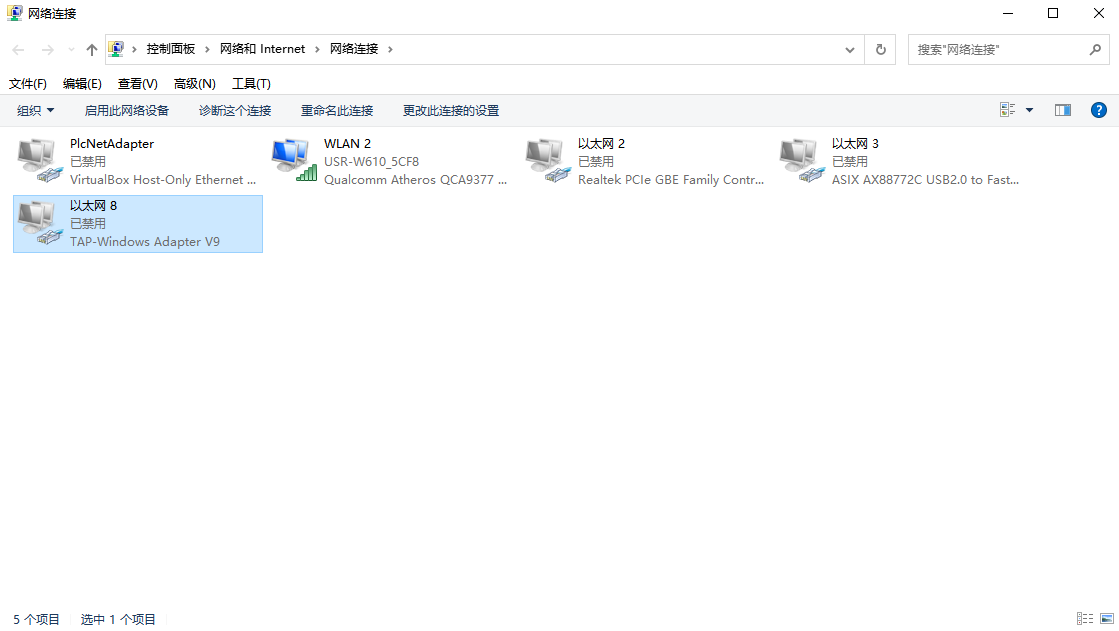

  注意：在开始测试之前，一定要把电脑上的防火墙关闭，退出杀毒软件;在适配器设置中禁用本地网卡、VpN、虚拟机以及其他的网络设备

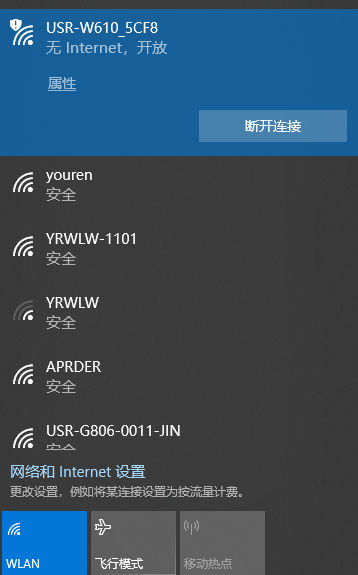

  1.电脑连接W610的wifi，禁用其他多余网卡

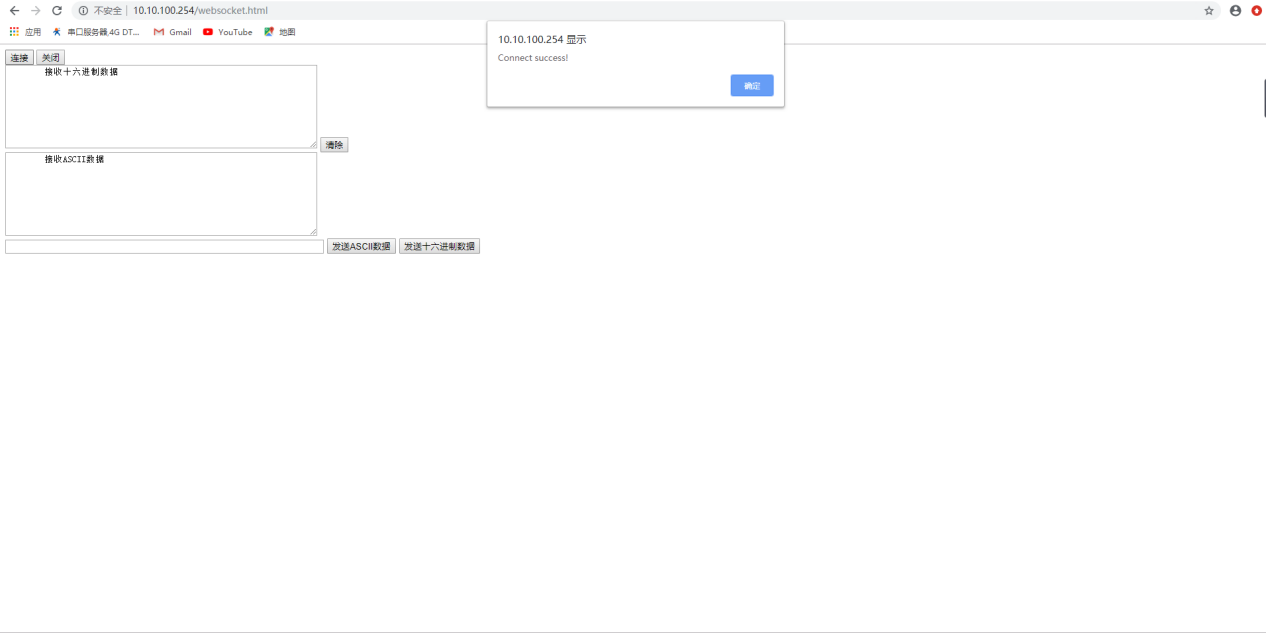

  2.浏览器输入10.10.100.254/,进入websocket页面，点击连接，可以看到连接成功的提示

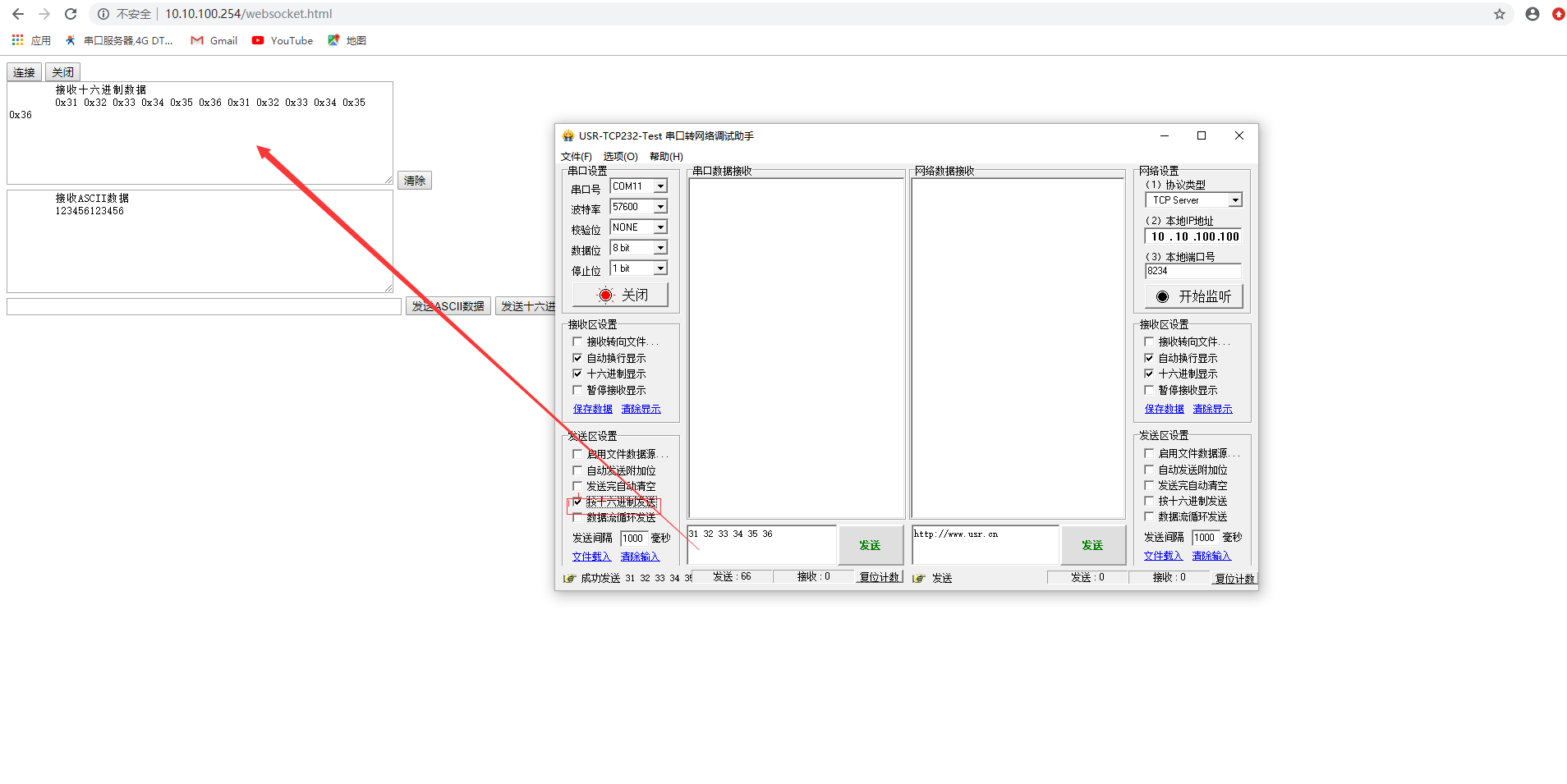

  3.使用串口调试助手打开串口，串口参数和W630的内部串口参数设置一致，支持ASCII和十六进制发送和接收
