串口服务器 M4系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口服务器 M4系列

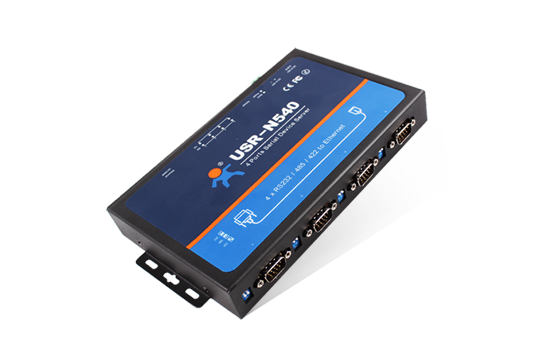

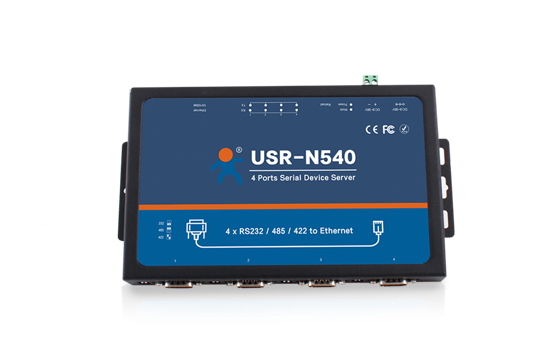

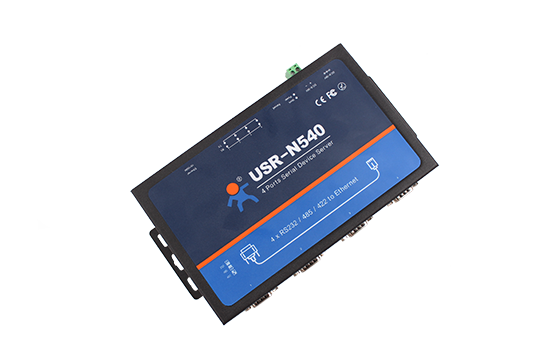

  • 产品型号:USR-N540
  • 产品名称:
    四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器
  • 发布时间:2015-11-10
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答

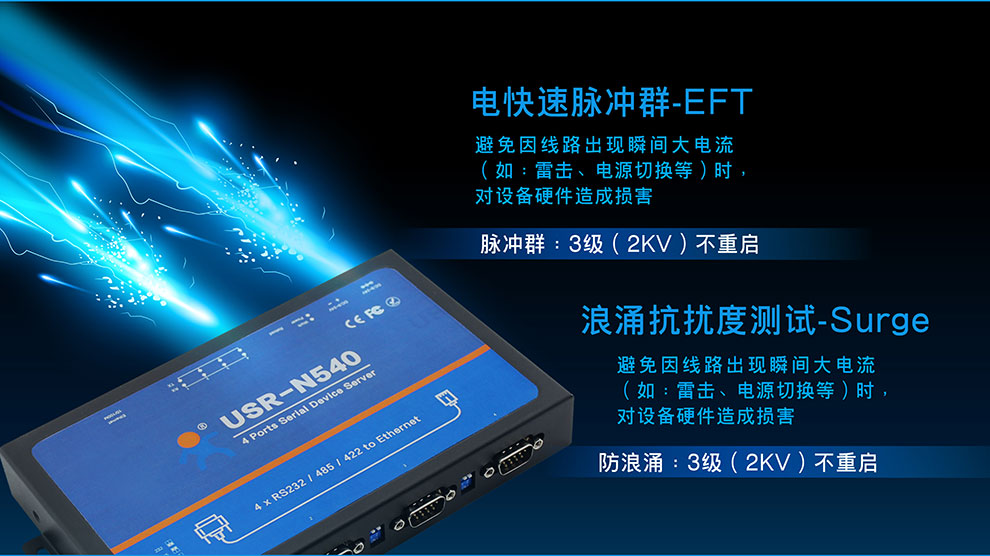

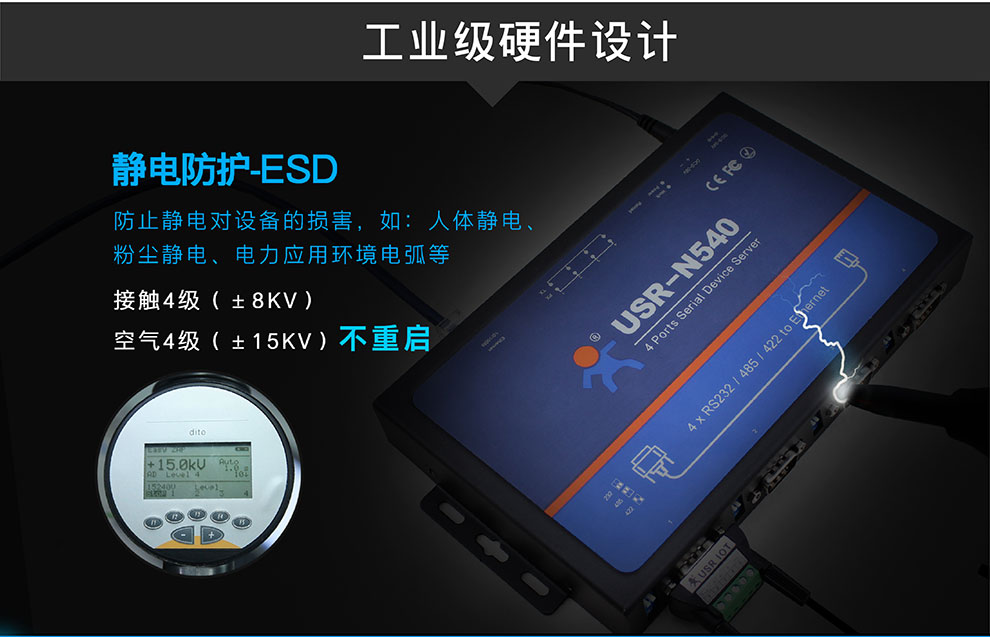

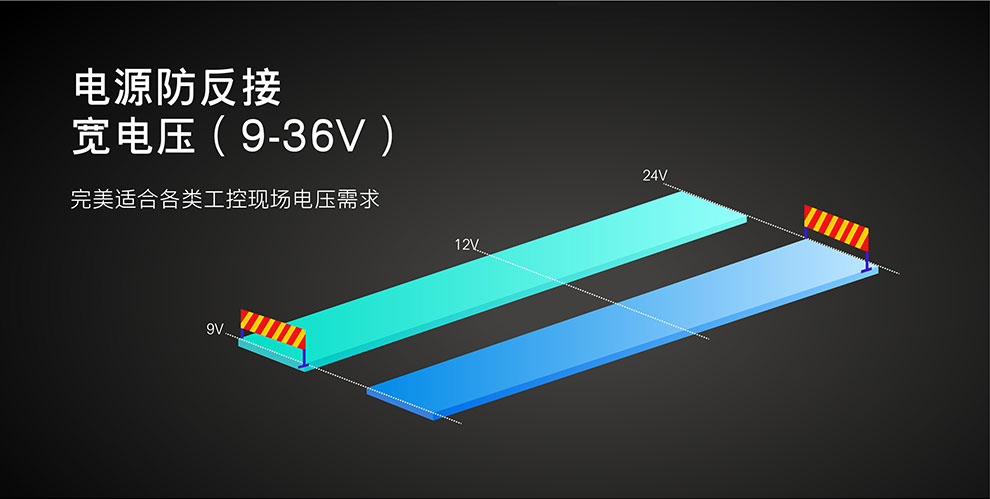

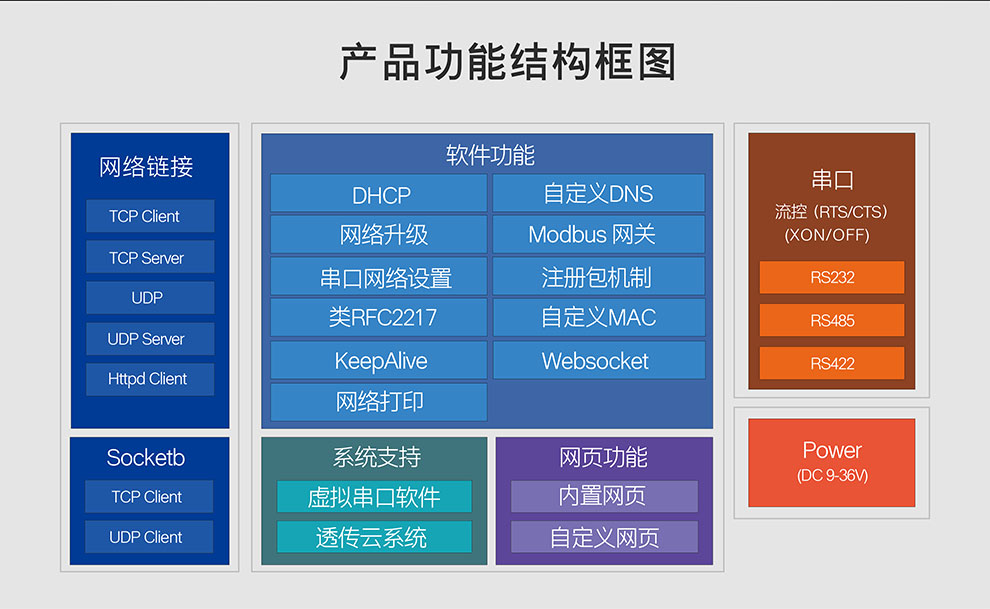

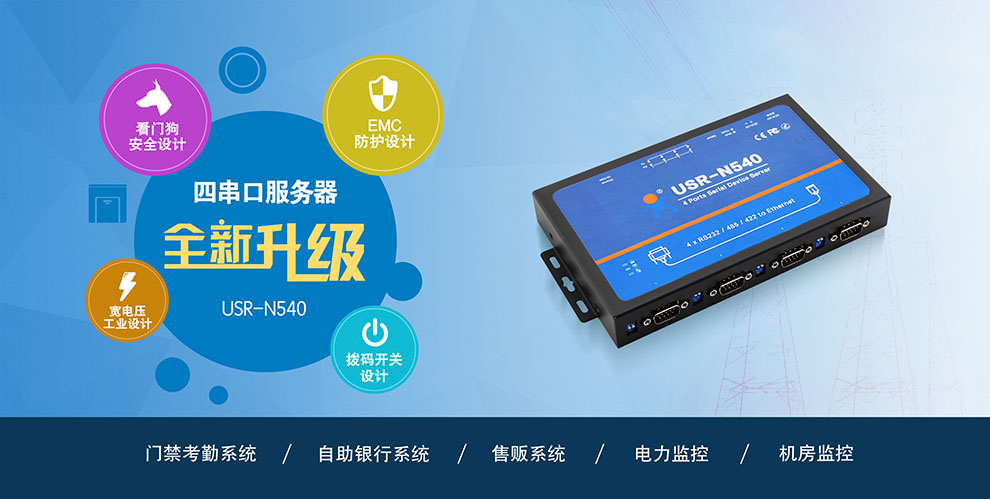

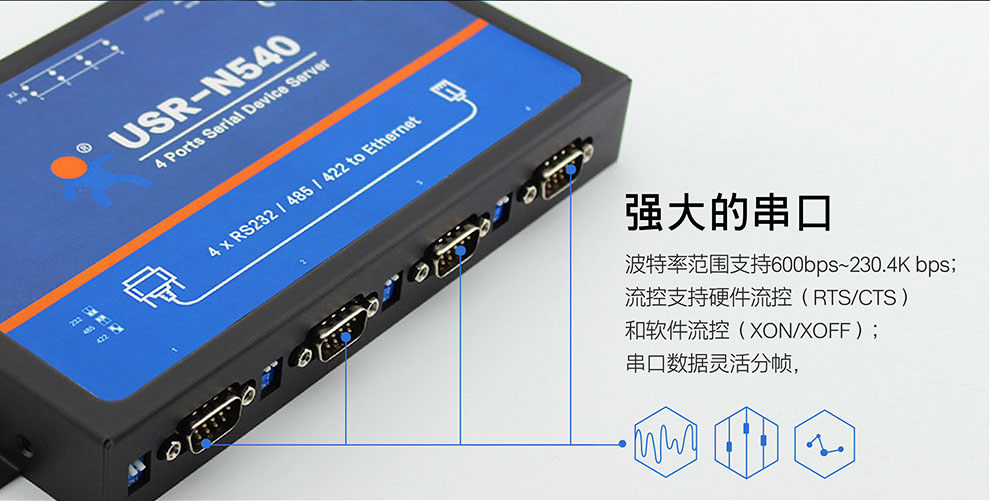

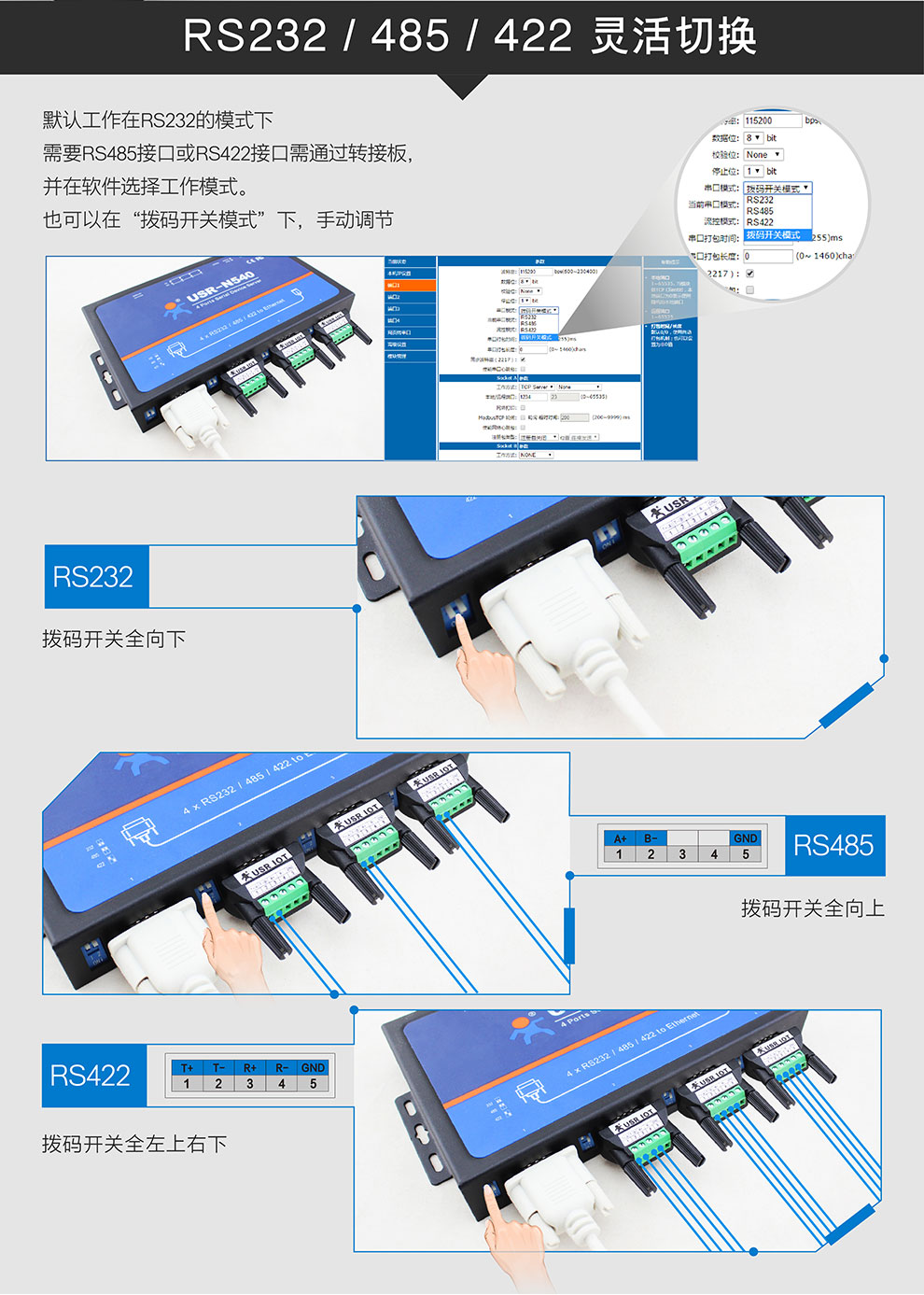

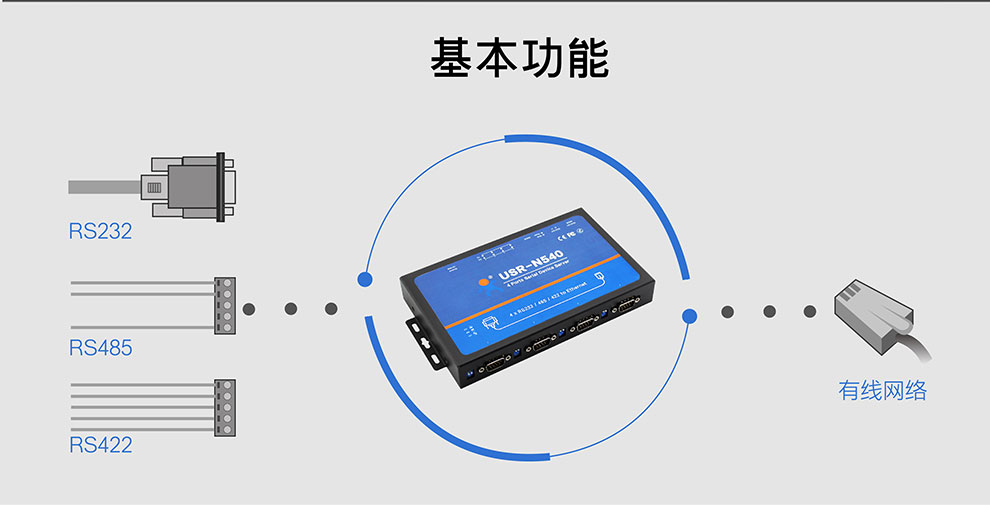

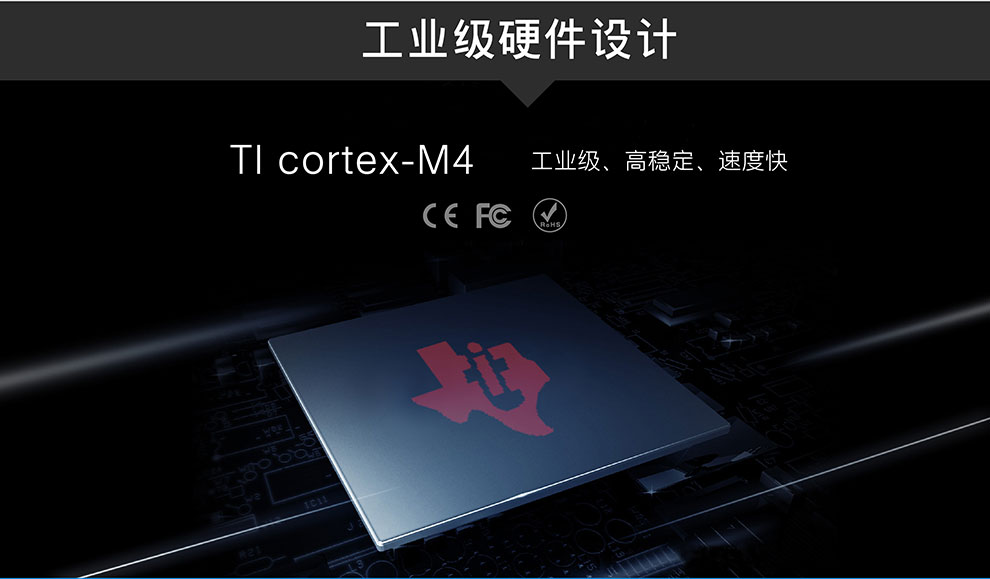

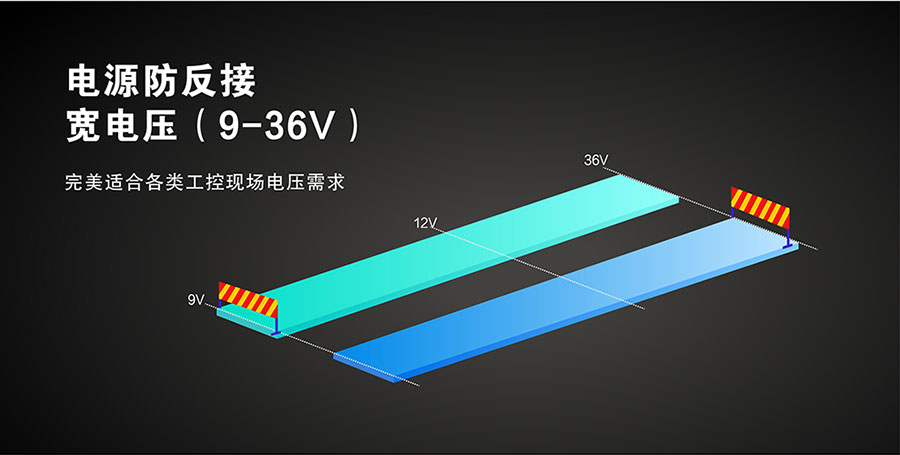

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器工业级四串口服务器基本功能工业级四串口服务器TI芯片工业级四串口服务器基本功能ESD静电防护工业级四串口服务器EFT防脉冲工业级四串口服务器基本功能看门狗芯片工业级四串口服务器强大的串口工业级四串口服务器拨码开关工业级四串口服务器宽电压工业级四串口服务器功能结构图

工作模式

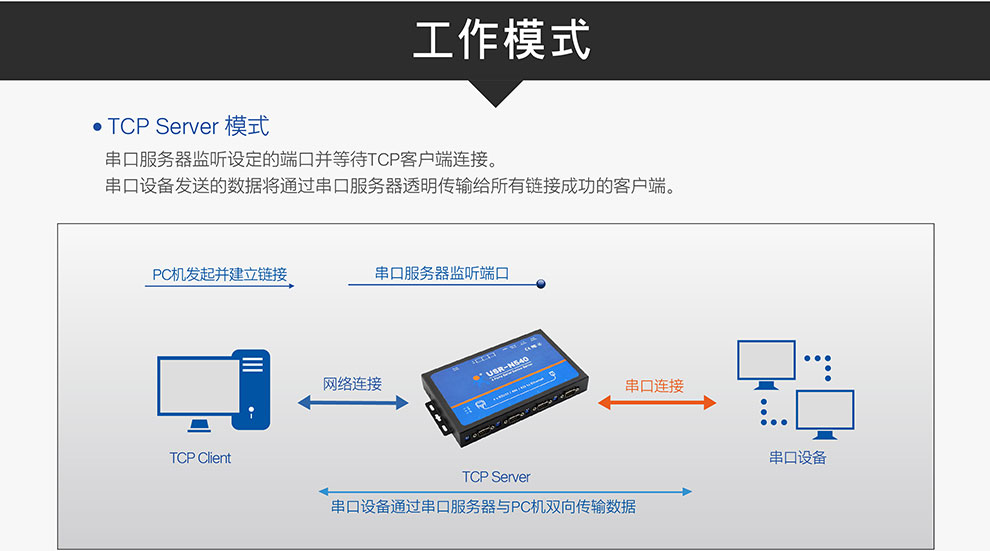

TCP Server模式

串口服务器监听设定的端口哭并等待TCP客户端连接。

串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端

工业级四串口服务器TCP Sever

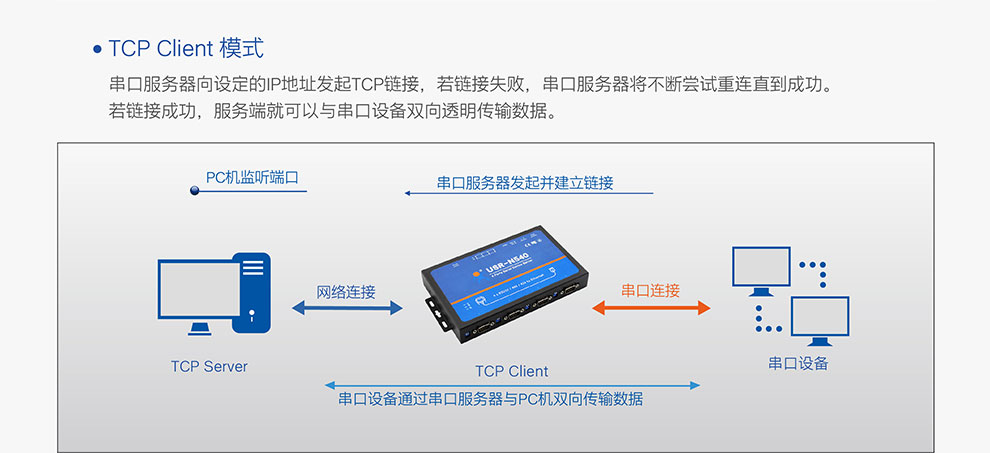

TCP Client模式

串口服务器向设定的IP地址发起TCP链接,若链接失败,串口服务器将不断尝试重连直到成功。

若链接成功,服务端就可以与串口设备双向透明传输数据。

工业级四串口服务器TCP Client

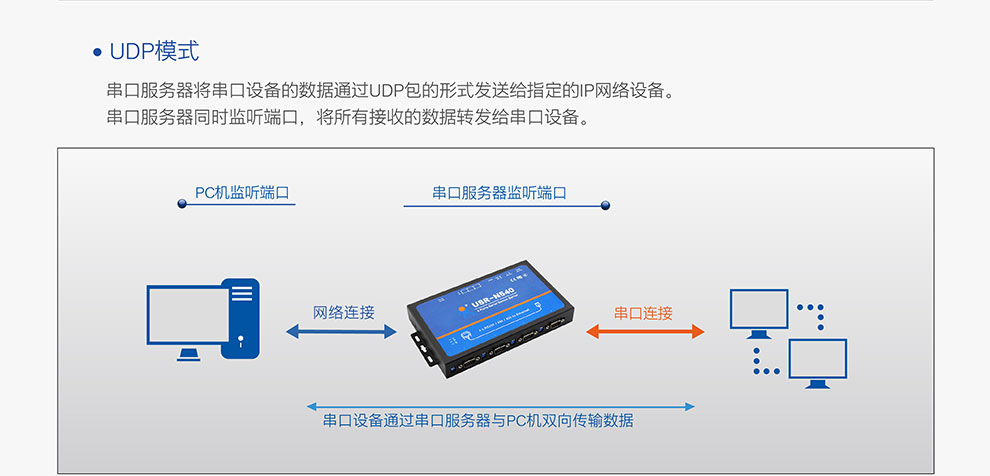

UDP模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。

串口服务器同时监听端口,将所有接收的数据转发给串口设备。

工业级四串口服务器UDP

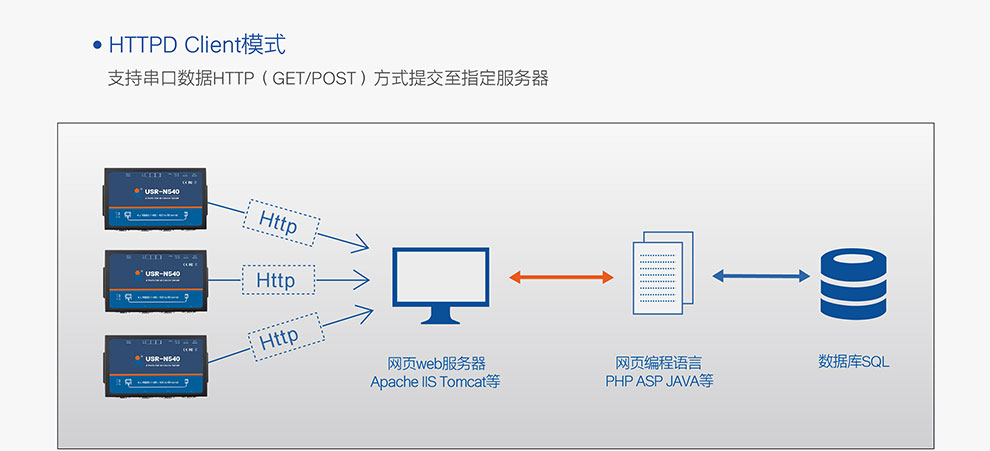

HTTPD Client模式

支持串口数据HTTPD(GET/POST)方式提交至指定服务器。

工业级四串口服务器HTTPD Client

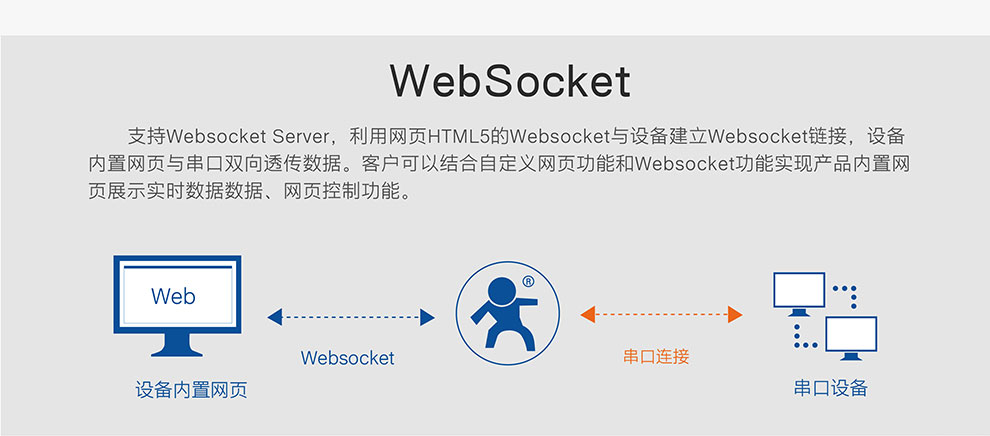

【WebSocket】

支持WebSocket Sever,

利用网页HTML5的Websocket与设备建立Websocket链接,

设备内置网页与串口双向透传数据。

客户可以结合自定义网页功能和WebSocket功能

实现产品内置网页展示实时数据、网页控制功能

工业级四串口服务器WebSocket Sever

工业级四串口服务器强大的虚拟串口

特色功能

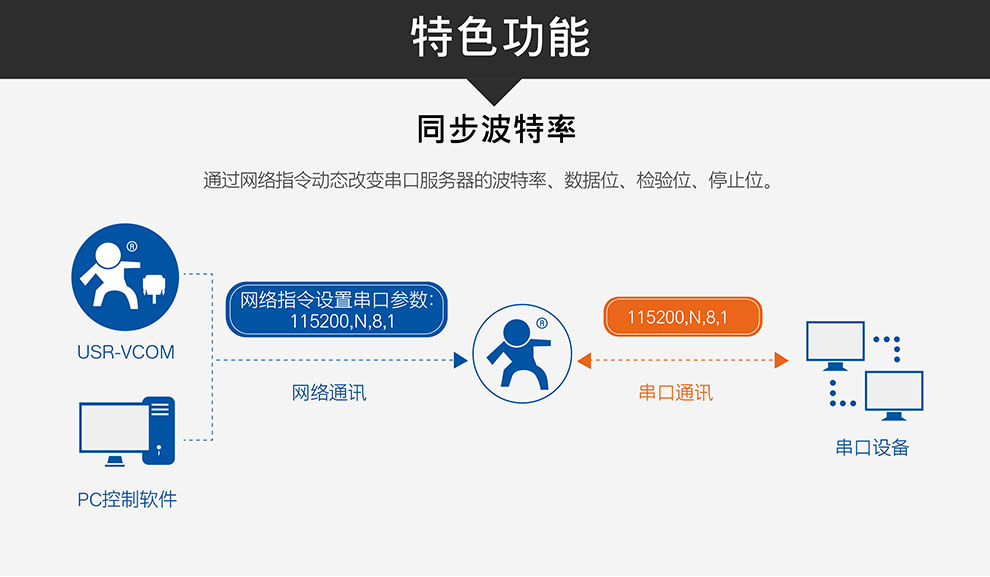

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位。

工业级四串口服务器的同步波特率

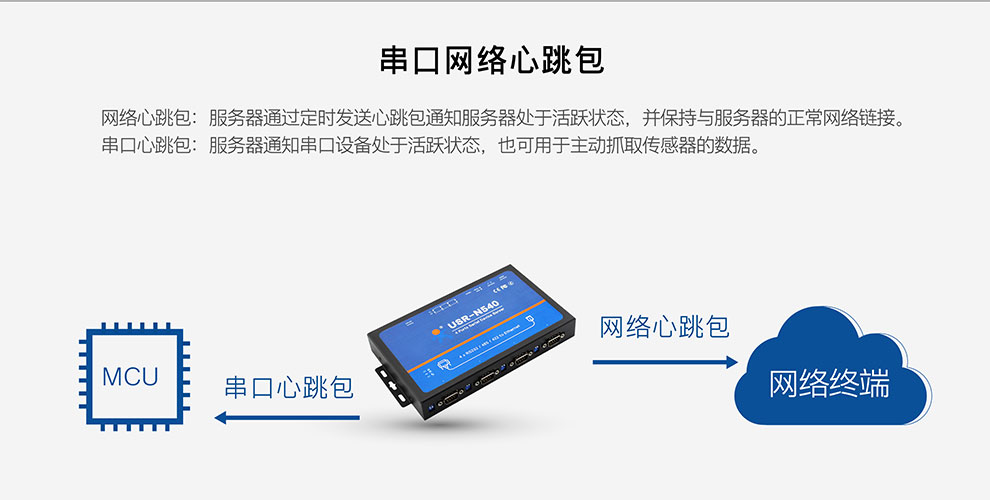

串口网络心跳包

网络心跳包:服务器通过定时发送心跳宝通知服务器处于活跃状态,并保持与服务器的正常网络链接。

串口心跳包:服务器通知串口设备处于活跃状态,也可用户主动抓取传感器的数据。

工业级四串口服务器心跳包机制

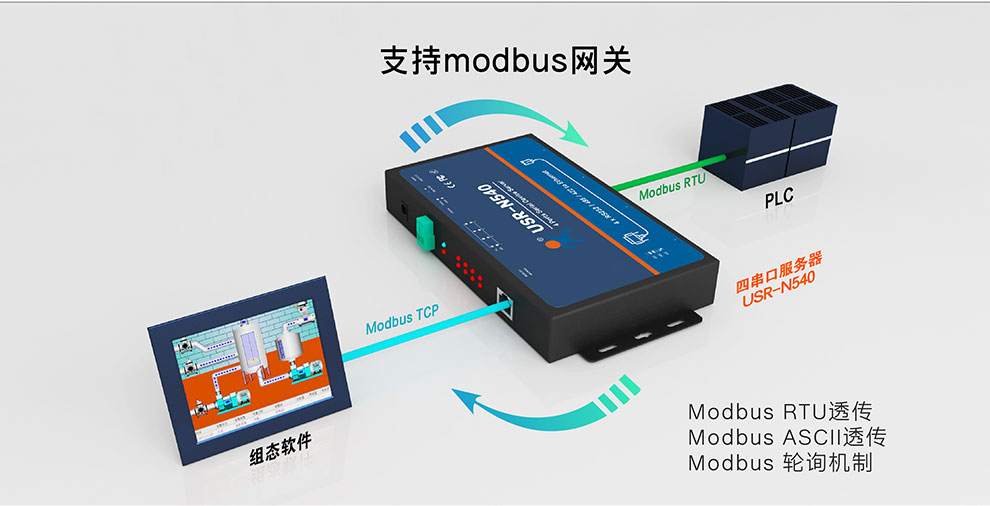

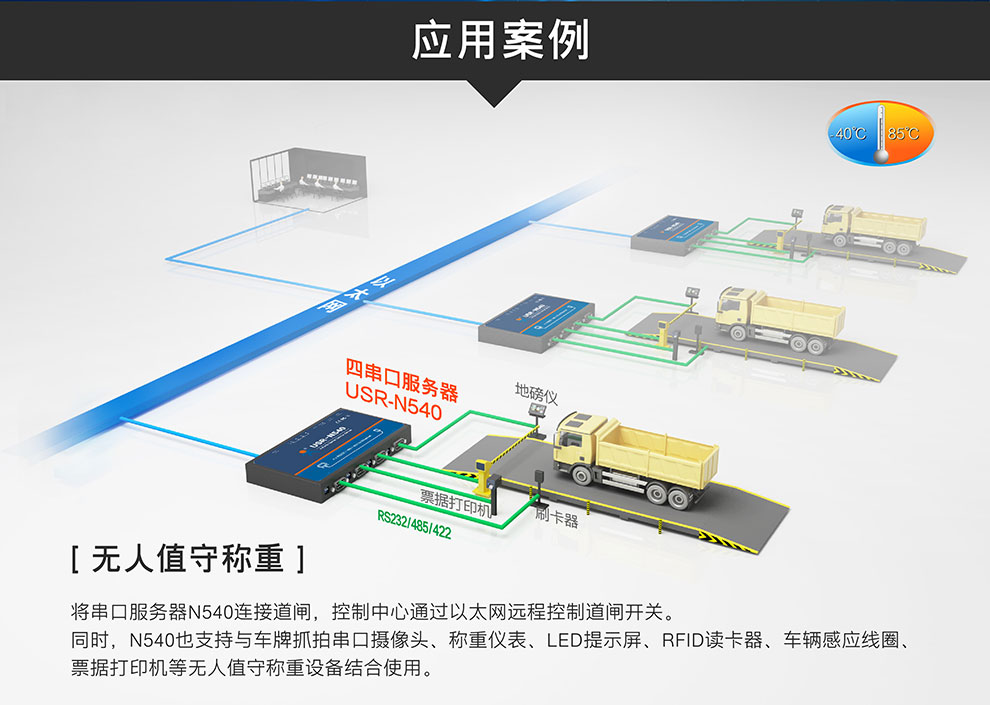

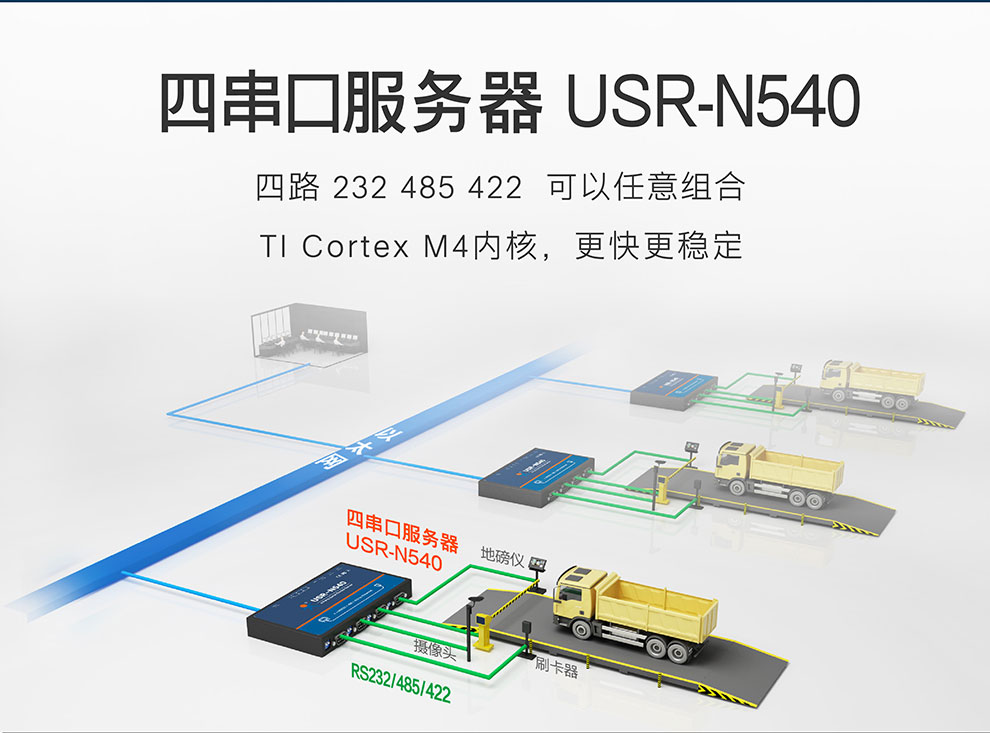

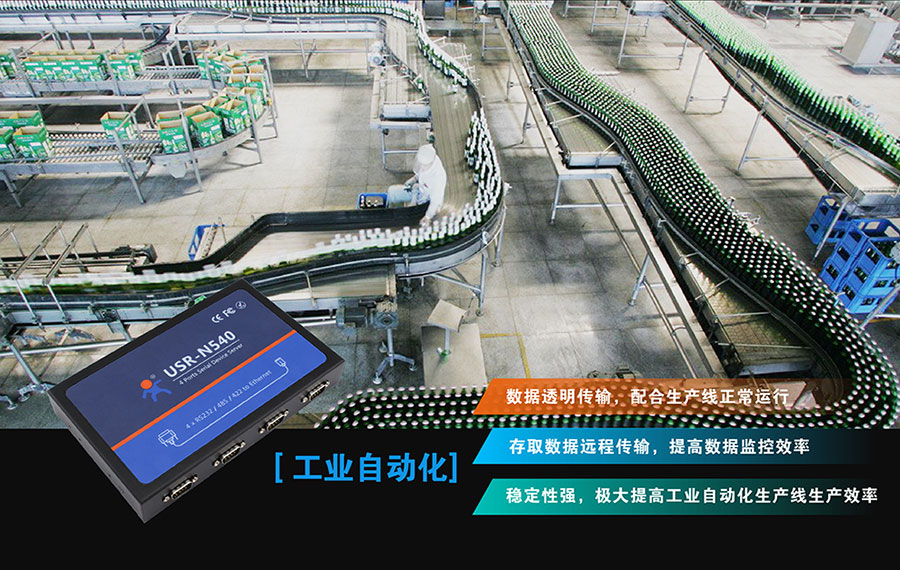

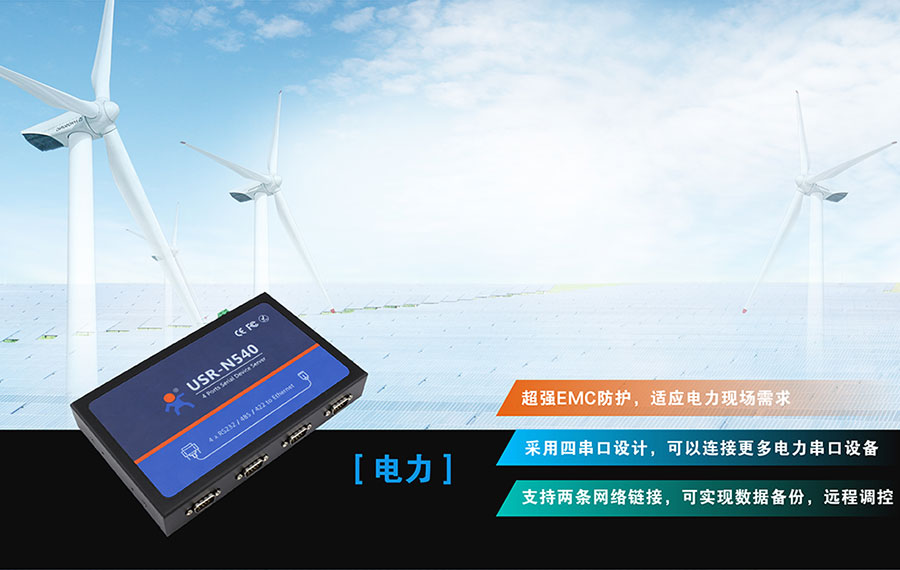

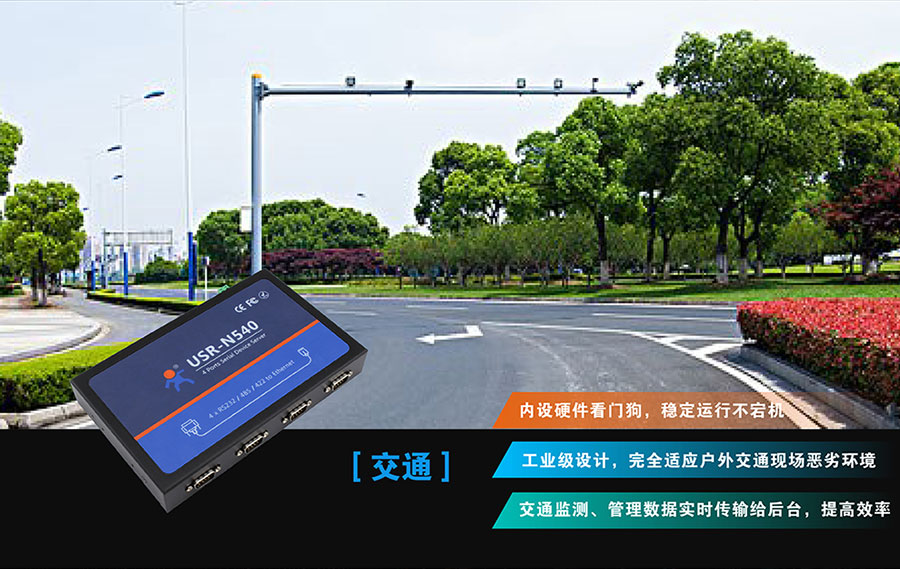

工业级四串口服务器modbus网关工业级四串口服务器更多功能工业级四串口服务器丰富的配套软件工业级四串口服务器无人值守称重3D图工业级四串口服务器电力行业工业级四串口服务器交通工业级四串口服务器工业自动化

系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 4(4路均支持RS232/485/422,支持同时工作)
  • 接口标准
  • RS-232:DB9针式,RS-485:2线(A+,B-),RS-422:4线(A,B,Y,Z)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 600bps~230.4Kbps
  • 流控
  • RTS/CTS
  • 缓存
  • 收发各2K字节
  • 保护
  • RS-485:防静电 2KV,防雷保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 222 x 122 x 29(mm)含外壳不含端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 9 ~ 24 V
  • 工作电流
  • 53mA(aver)12V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE(EMC+LVD) FCC ROHS WEEE
  • 保修期
  • 2年
