USR-M511 两个M511局域网对传
2021-02-03

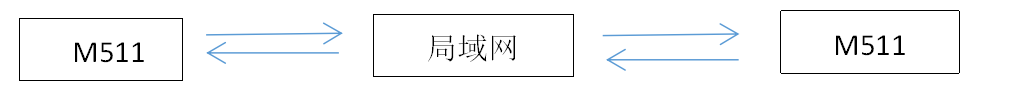

  一、数据流程图


  二、实现功能

  局域网内数据透传。

  三、所需资料

  modbus网关M511说明书

  modbus网关M511软件设计手册

  设置软件

  串口调试助手

  四、测试

  1、将Modbus网关M511的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将M511的网口PC的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 M511 供电。

  2、按路径:控制面板-->网络和Internet-->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

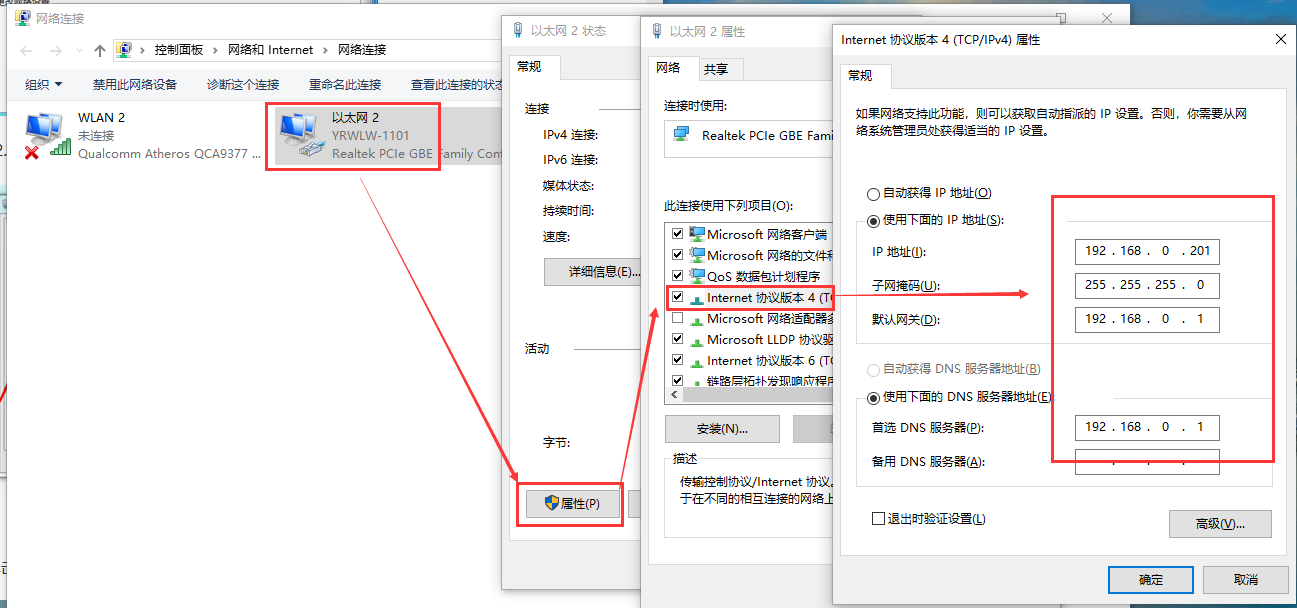

  3、给电脑设置静态IP,设置成与M511同一网段IP:192.168.0.201。

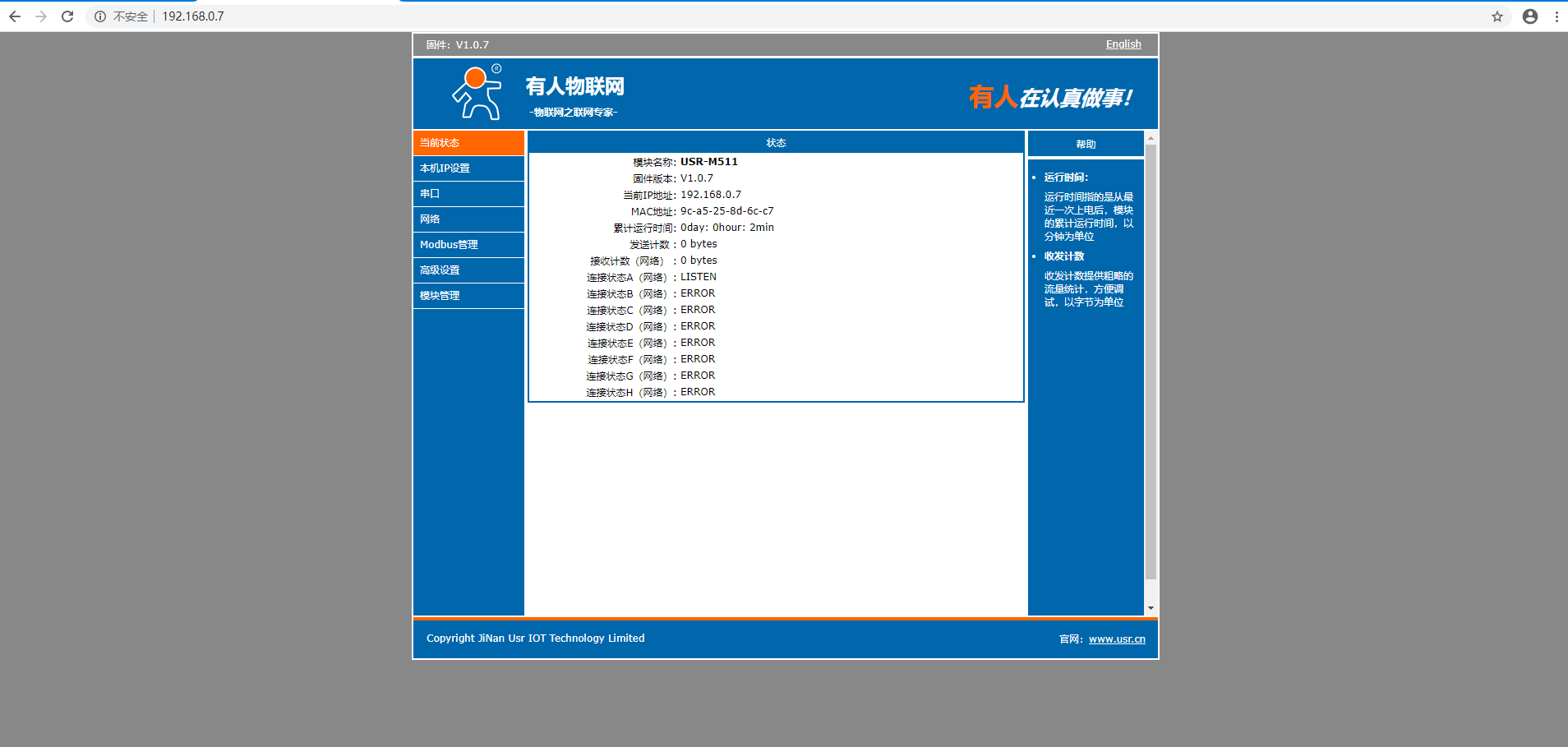

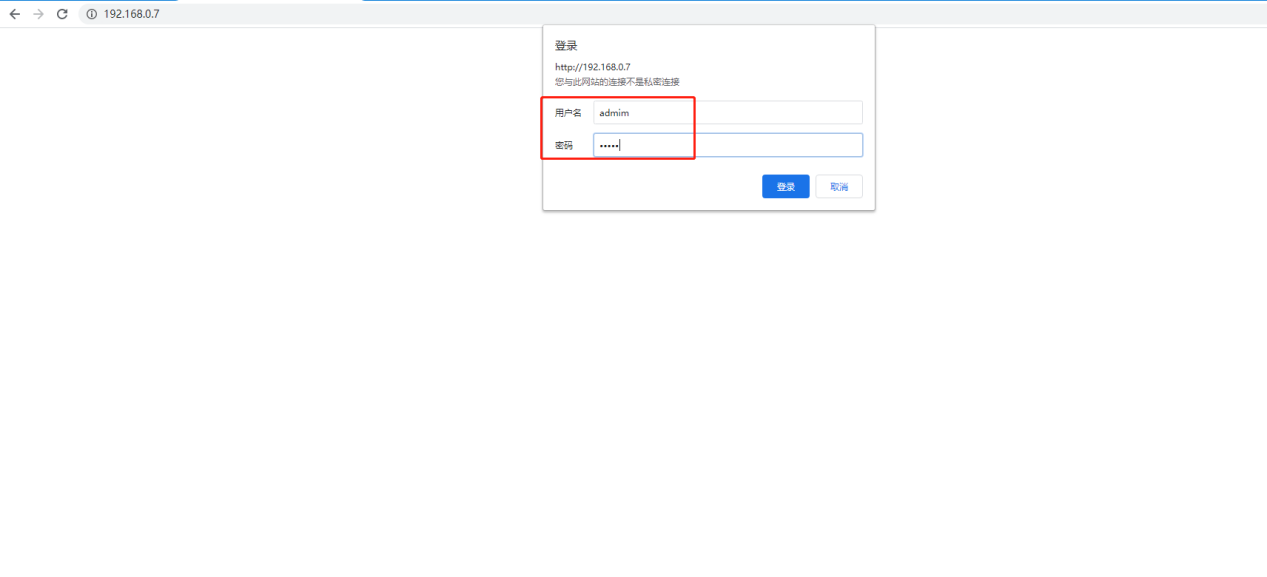

  4、进入内置网页进行设置,通过浏览器搜索设备IP,登录用户名与密码未修改过可使用默认的,用户名与密码都为admin。

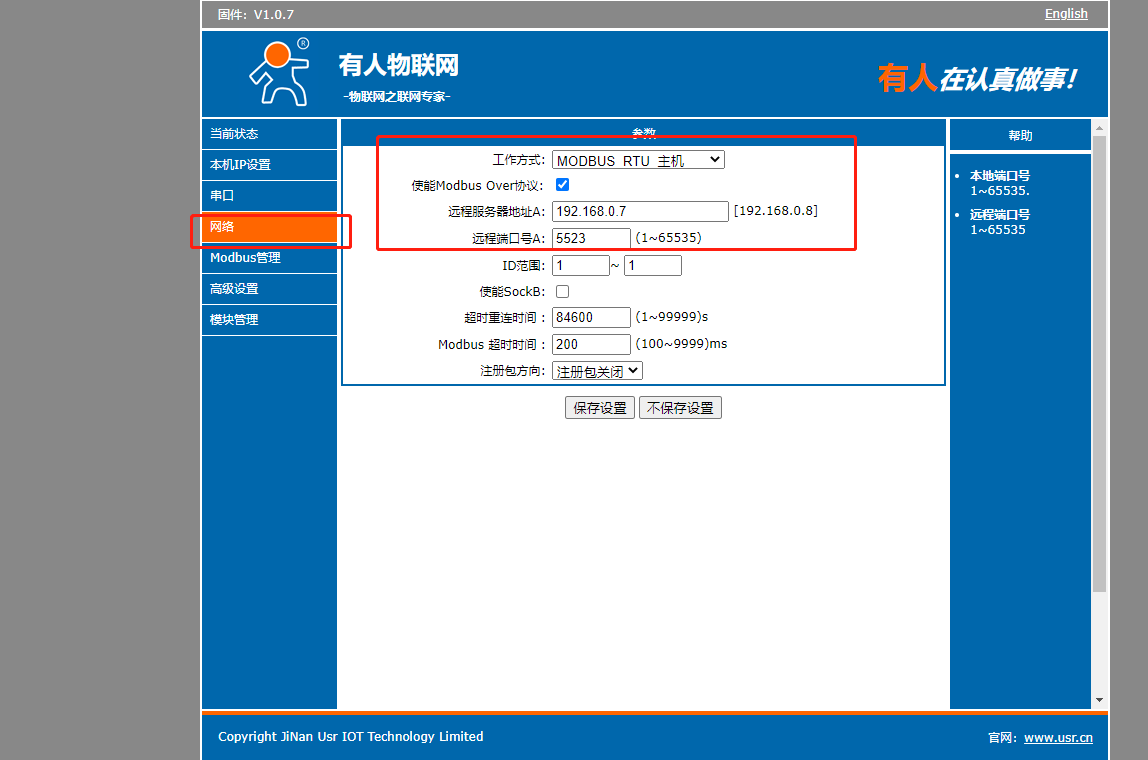

  5、进入两个设备的内置网页,设置一台M511为主机,另一台M511为从机(保持默认IP 192.168.0.7 本地端口号为5523),为了防止IP冲突,将一台设备IP修改为192.168.0.8,模块工作方式设为MODBUS RTU主机,远程服务器地址从机IP192.168.0.7,远程端口为从机端口,端口5523,点击保存设置并重启。

  TCP CLIENT的远程IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

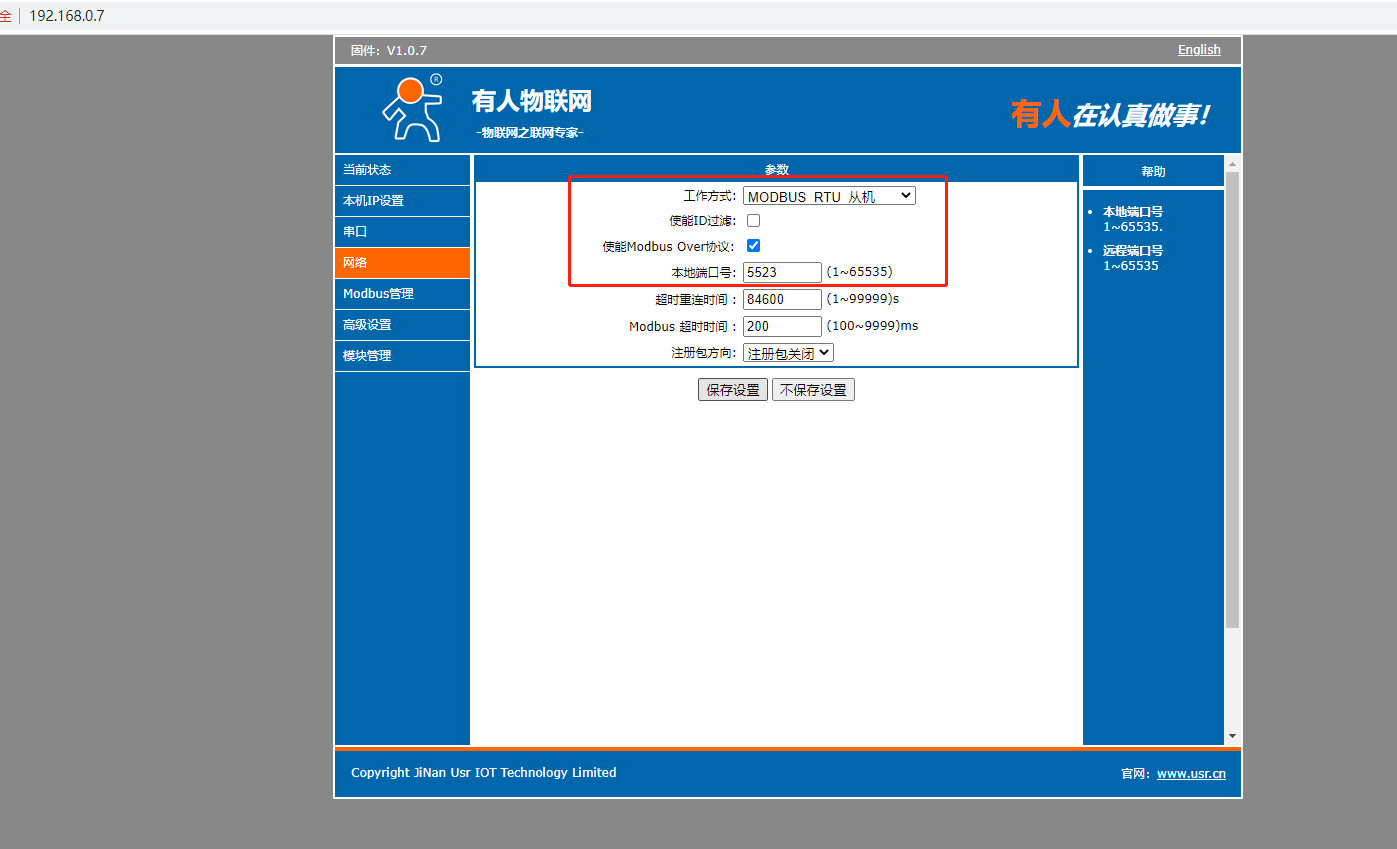

  从机:iP192.168.0.7


  主机:ip192.168.0.8

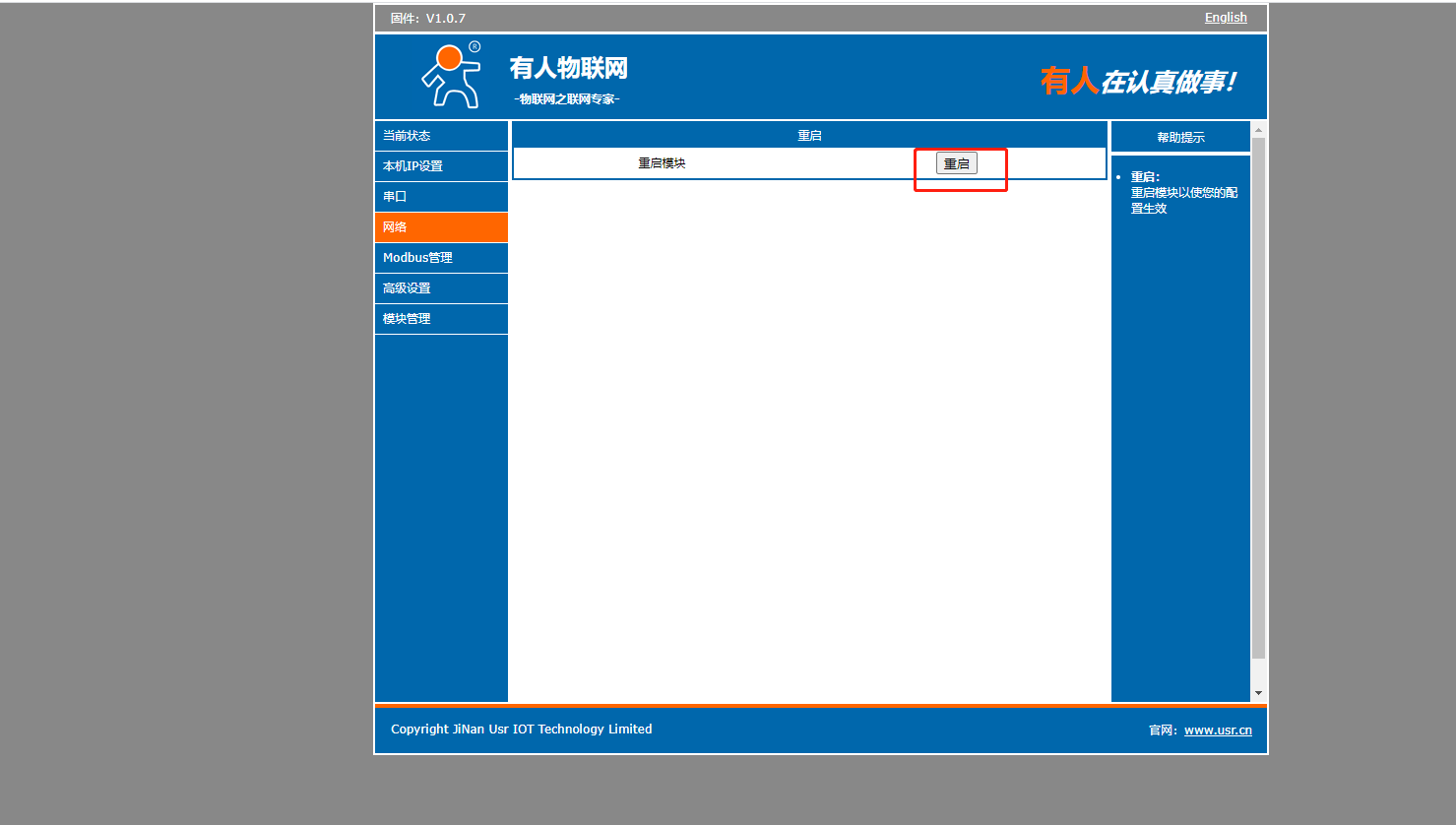

  必须勾选MODBUS OVER协议,保存重启即可。


  6、设置完成后,两个设备通过网线直连,串口分别接到电脑的USB接口上。

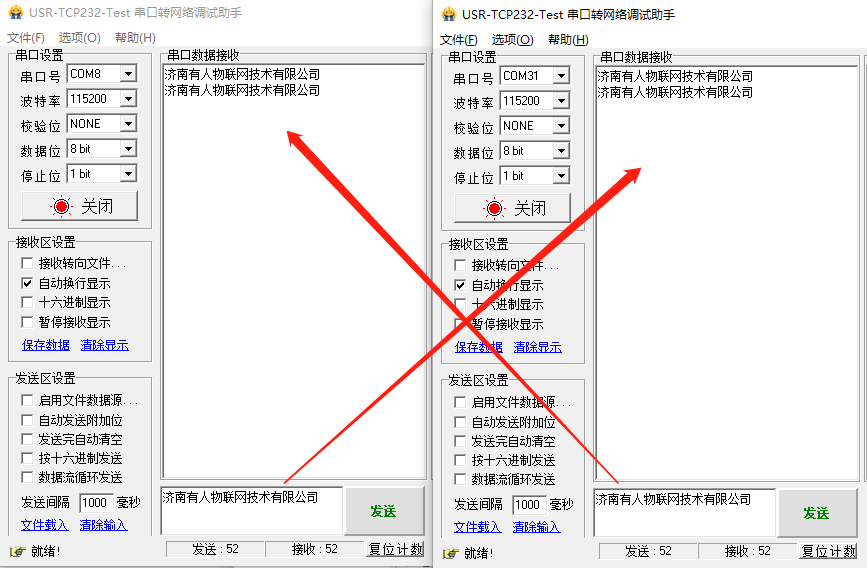

  7、打开两个串口调试助手,分别选择正确的串口以及串口参数,实现两个串口直接数据互发。
