  • 产品型号:USR-N520
  • 产品名称:
    双串口服务器 RS232/485/422转以太网
  • 发布时间:2016-05-11
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答

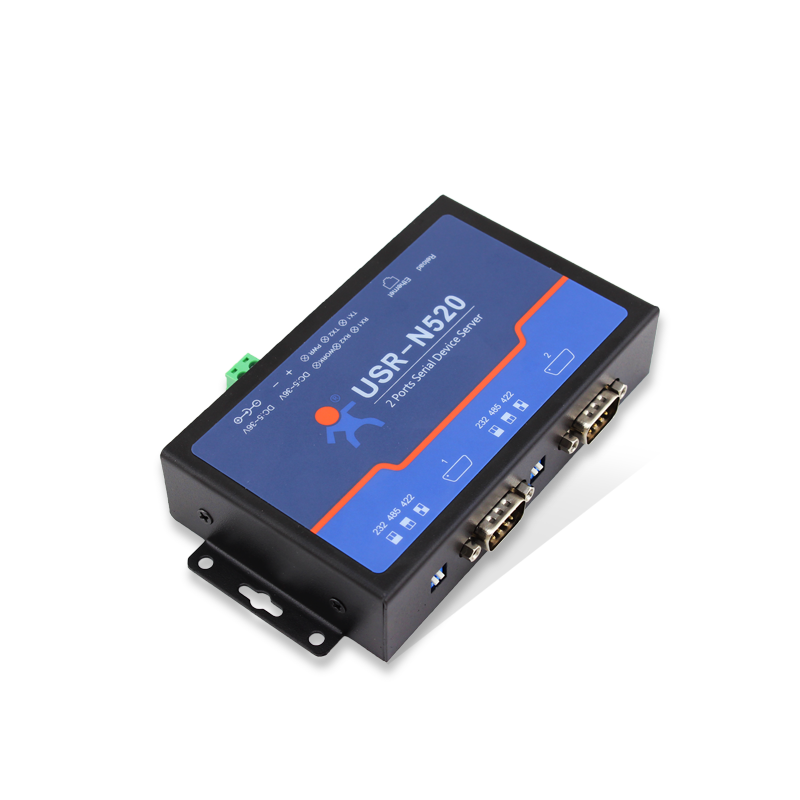

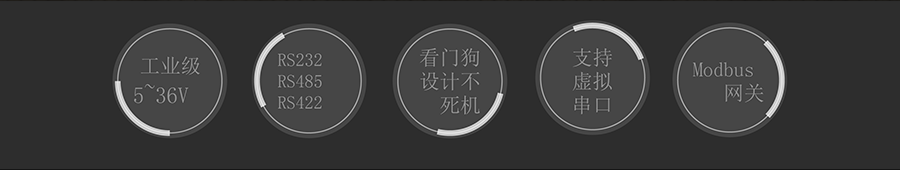

工业级双串口服务器解决方案N520工业级双串口服务器解决方案N520

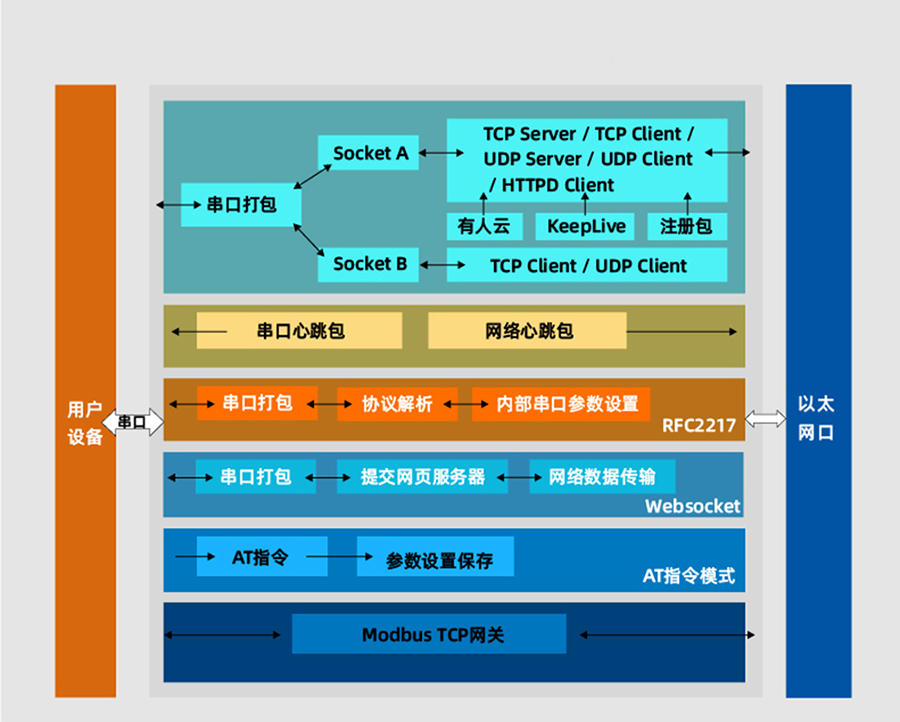

【基本功能图】

N520基本功能图

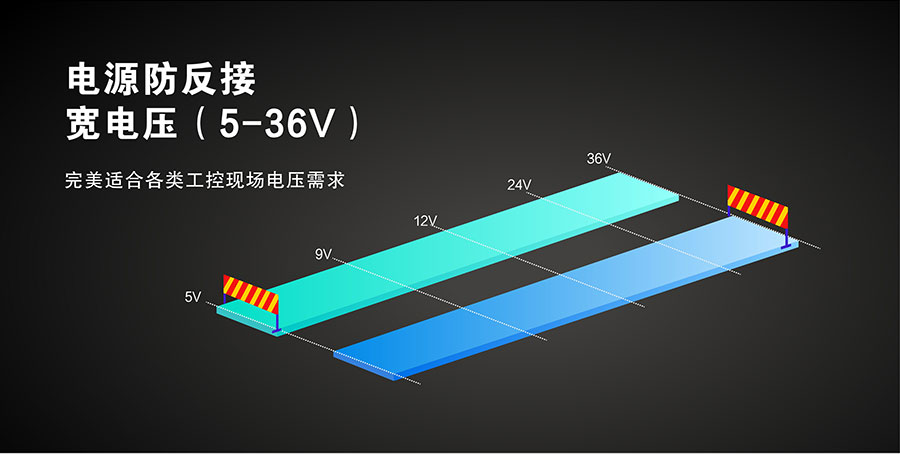

工业设计

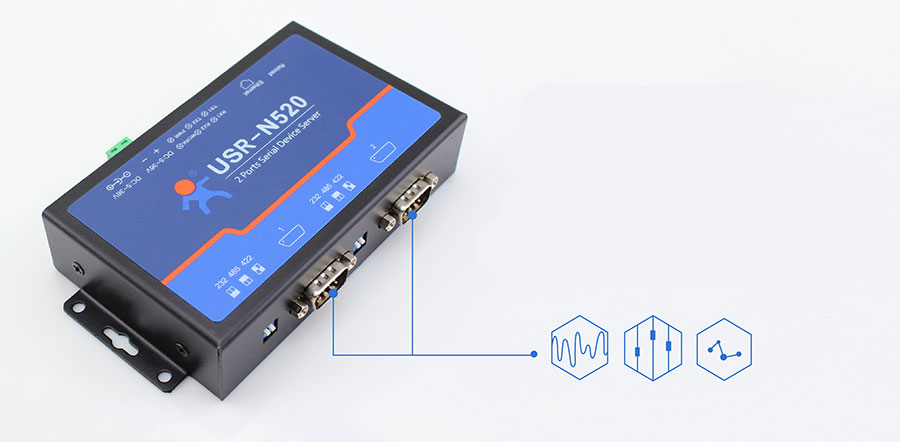

【强大的串口】

波特率范围支持600bps~230.4Kbps

流控支持硬件流控(RTS/CTS)和软件流控(XON/XOFF);

串口数据灵活分帧

N520强大的串口

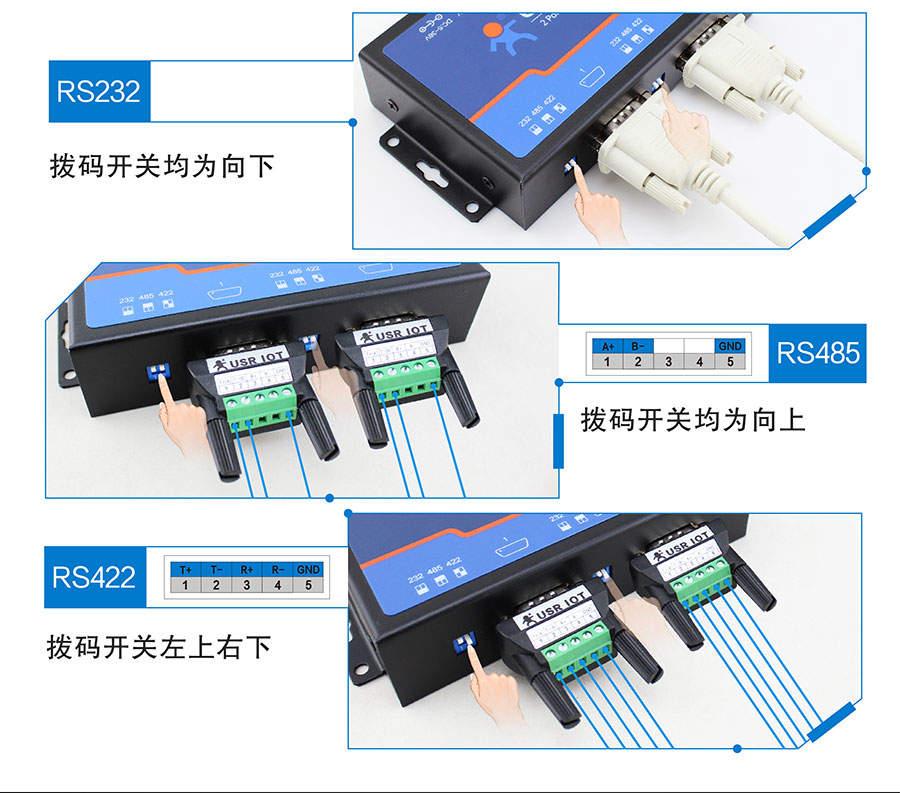

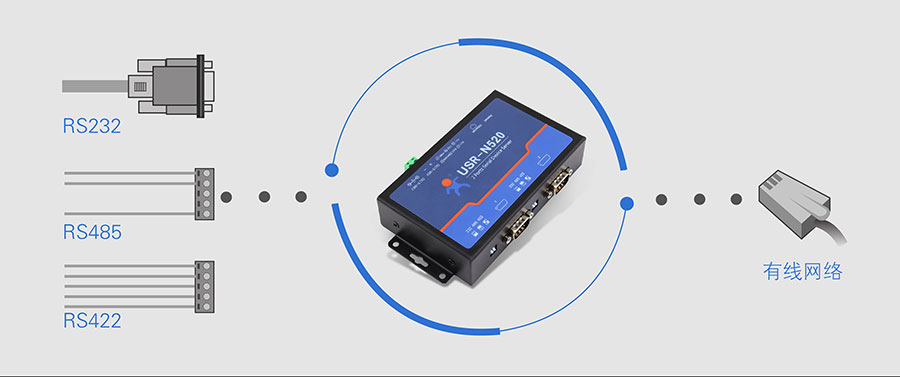

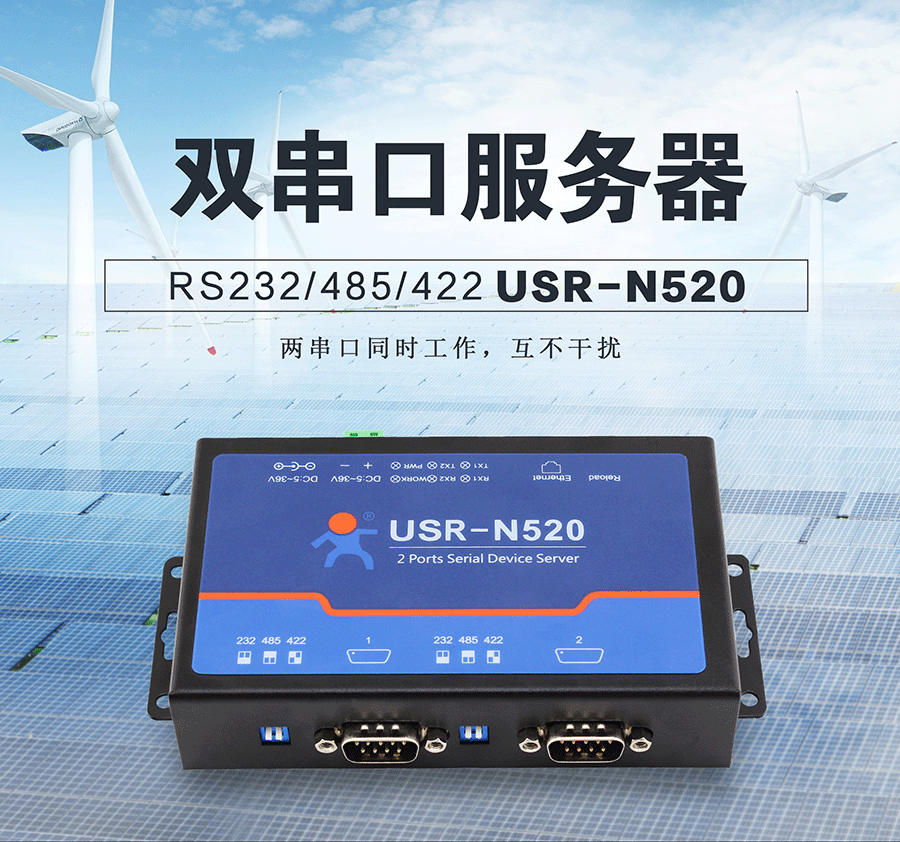

【RS232/485/422灵活切换】

N520通过拨码开关选择串口通讯模式,非常方便操作,且简单易懂

【工作模式】

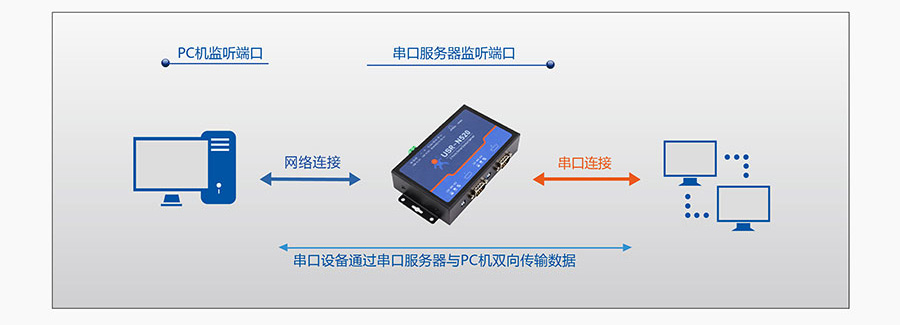

TCP Sever模式

串口服务器监听设定的端口并等待TCP客户端连接

串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端

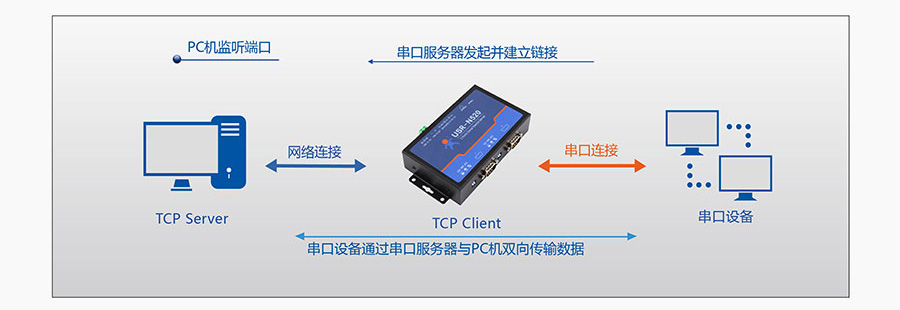

TCP Client模式

串口服务器向设定的IP地址发起TCP链接,若链接失败,串口服务器将不断尝试重连直到成功。

若连接成功,服务端就可以与串口设备双向透明传输数据

UDP模式

串口服务器将串口设备的数据通过UDP包的形式发送给指定的IP网络设备

串口服务器同时监听端口,将所有接收的数据转发给串口设备。

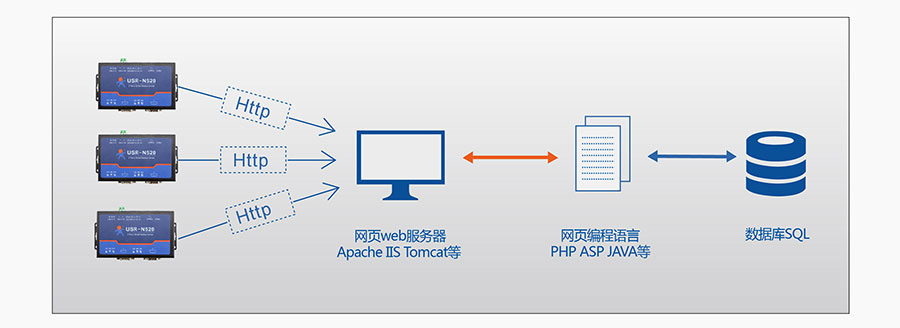

HTTPD Client模式

支持串口数据HTTP(GET/POST)方式提交至指定服务器

双串口服务器的HTTPD Client模式

【WebSocket】

支持WebSocket Sever,

利用网页HTML5的Websocket与设备建立Websocket链接,

设备内置网页与串口双向透传数据。

客户可以结合自定义网页功能和WebSocket功能

实现产品内置网页展示实时数据、网页控制功能

【Socket b功能】

N520支持第二路网络链接,适合将数据向两个服务器发送的需求,

用于数据备份、远程异常诊断等需求的用户

串口网络心跳包

网络心跳包:服务器通过定时发送心跳宝通知服务器处于活跃状态,并保持与服务器的正常网络链接。

串口心跳包:服务器通知串口设备处于活跃状态,也可用户主动抓取传感器的数据。

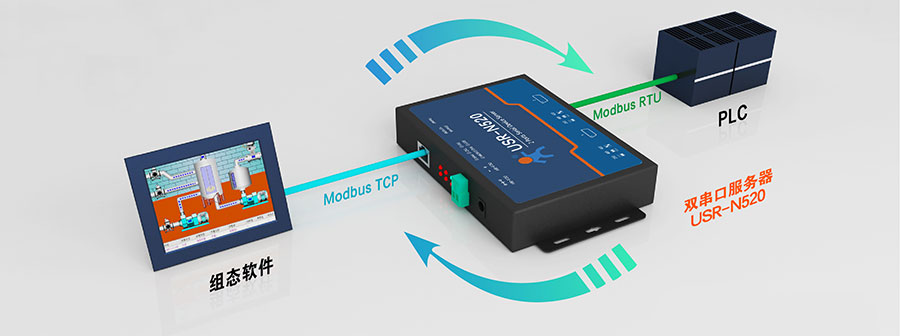

【支持modbus网关】

Modbus RTU透传

Modbus ASCII透传

Modbus 轮询机制

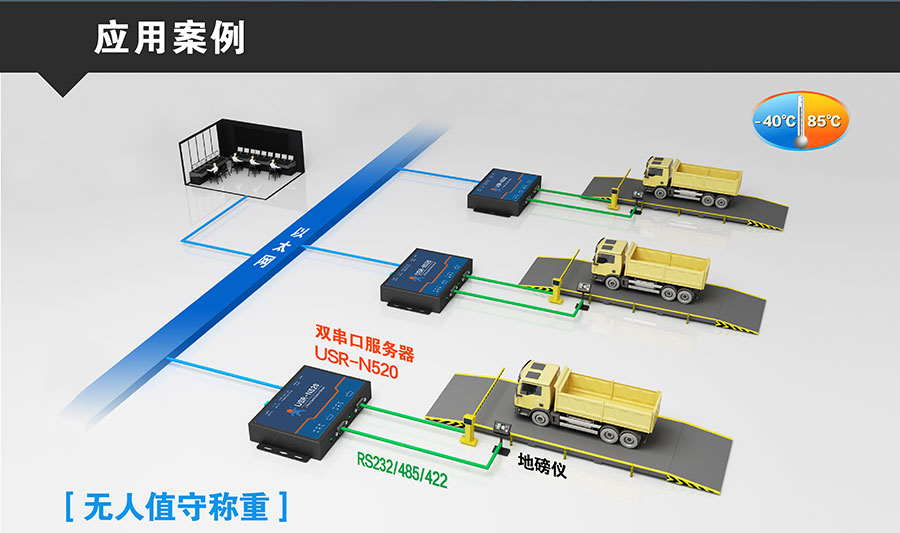

将串口服务器N520连接道闸和地磅仪,控制中心通过以太网远程控制道闸开关和地磅仪显示。

同时,N520也支持与车牌抓拍串口摄像头、称重仪表、LED提示屏、RFID读卡器、车辆感应线圈、票据打印机等无人值称重设备结合使用。

系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Websocket,HTTPD Client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 2(RS232/485/422*2,)两路串口可同时使用不同模式工作
  • 接口标准
  • RS-232:TX/RX/RTS/CTS,RS-485:A+/B- RS422:TX+/TX-/RX+/RX-
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 600bps~230.4Kbps
  • 流控
  • RTS/CTS/Xon/Xoff
  • 缓存
  • 收发缓存各:2K byte
  • 保护
  • ESD保护,防浪涌

SocketA

  • 简单透传方式
  • TCP Server/TCP Client/UDP Server/UDP Client

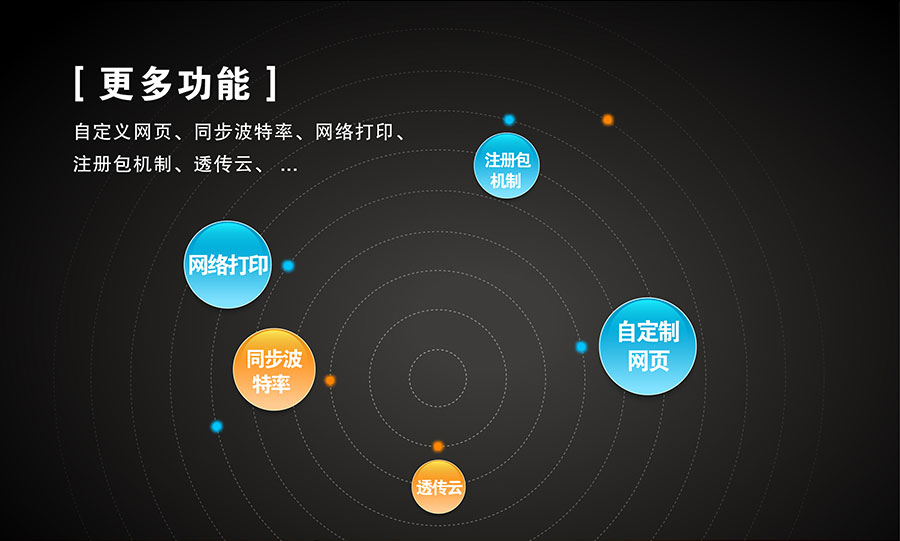

  • 网络打印功能
  • 支持
  • MODBUS网关
  • 支持
  • 透传云功能
  • 支持
  • 自定义注册包
  • 支持
  • 自定义心跳包
  • 网络/串口

SocketB

  • 简单透传方式
  • TCP Client/UDP Client

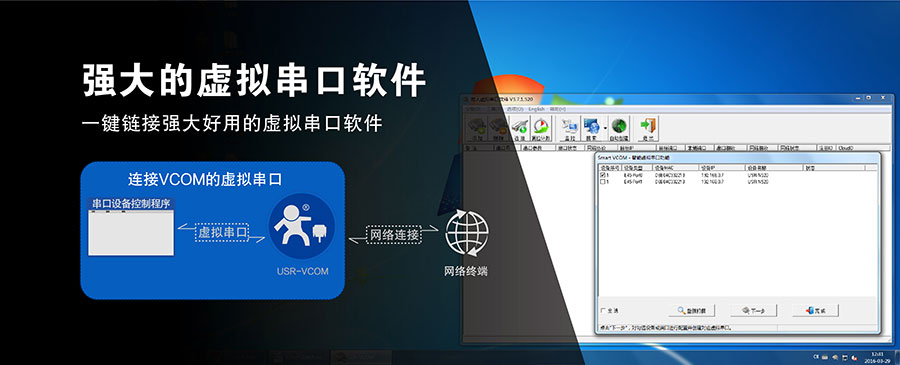

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 150 x 79 x 30(mm)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 36 V
  • 工作电流
  • 45mA(aver)12V
    95mA(aver)5V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE(EMC+LVD) FCC ROHS WEEE 产品质量检测报告
  • 保修期
  • 2年
