USR-N520(M4老版本)基本测试通信和使用方案
2016-12-19


  双串口服务器的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/380.html

  设置软件:http://www.usr.cn/Download/90.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

视频教程:

N520-H7连接远程服务器 https://www.bilibili.com/video/BV12q4y1z72k?
N520-H7基本测试案例 https://www.bilibili.com/video/BV1LL4y1H7ko?
USR-N 510-H7 HTTP GET和POST测试 https://www.bilibili.com/video/BV1MM4y1c7oD?
两个USR-N510局域网内一对一透传基本测试 https://www.bilibili.com/video/BV1Fa411m7Ft/
USR-N520modbus网关功能测试 https://www.bilibili.com/video/BV1vZ4y1Q7cq?
以太网产品无法进入配置的排查办法和解决办法 https://www.bilibili.com/video/BV11S4y1D7UT?
以太网wifi系列产品进入内置网页办法,恢复出厂设置办法 https://www.bilibili.com/video/BV1uL411j7VG?

  二、设备默认参数

项目

内容

用户名

admin

密码

admin

模块的IP地址

192.168.0.7

模块的子网掩码

255.255.255.0

模块的默认网关

192.168.0.1

工作方式

TCP Sever

端口1默认的本地端口

23

端口2默认的本地端口

26

串口波特率

115200

串口参数

None

  三、测试

  注意:N520出厂默认2个串口均是RS232,测试使用的是端口1。

  1.N520(USR-N520,简称 N520 下同)通过串口线(或USB 转RS232串口线)将RS232接口与计算机相连接,通过网线将 N520的网口 与PC 的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给其供电。观察N520电源指示灯及工作指示灯状态是否正常:红灯常亮,绿灯闪烁。网口指示灯状态是否正常:网口绿色灯常亮,黄色灯闪烁。

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-N510基本测试通信和使用方案

  3.给电脑设置静态IP,要与520的IP在同一个网段(520默认参数见表1)。

USR-N510基本测试通信和使用方案

  4.打开设置软件

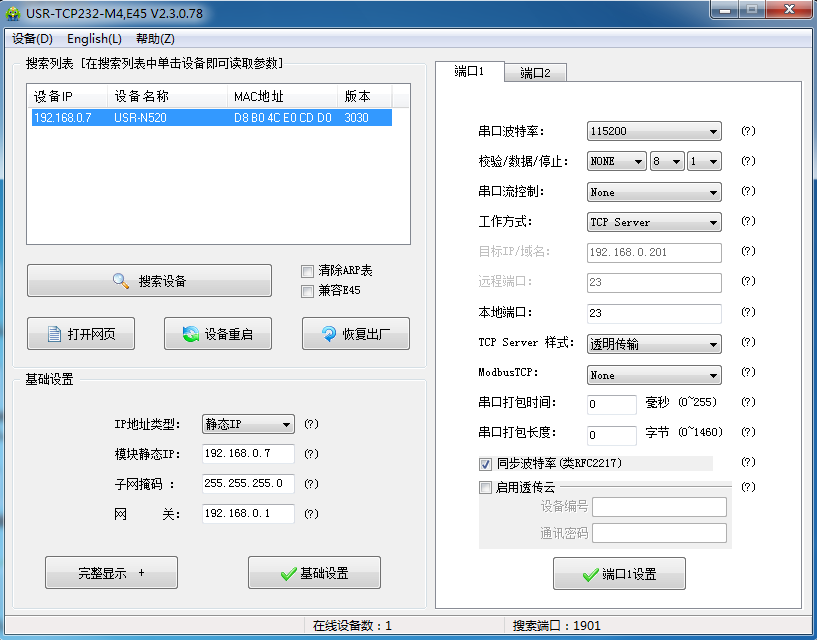

  点击“搜索设备”当搜索列表中出现520的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

USR-N520基本测试通信和使用案例

  5.在设备管理器中查看端口信息,确定520串口使用的串口号,如下图所示电脑端口号为COM17。

USR-N520基本测试通信和使用案例

  6.打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM17。由于设备默认协议类型为TCP SERVER,所以电脑端连接设备需要设置为TCP CLIENT连接设备。目标IP设置为IP:192.168.0.7,目标端口号为N520 端口1的本地端口号:23,点击连接。

  端口号:23

USR-N520基本测试通信和使用方案

  7.如何使用虚拟串口软件

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述N520设备采用TCP SERVER协议,所以此处网络协议设置为TCP CLIENT。目标IP设置为N520的IP:192.168.0.7 目标端口号为N520 端口1的本地端口号:23,然后点击“确定”,建立虚拟串口COM1。

USR-N520基本测试通信和使用方案

  打开两个USR_TCP232_Test软件,一个连接COM3,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-N520基本测试通信和使用案例

  四、几种常用的联网通信方式(暂无)

  N520连接路由器实现局域网通信的设置方法

  N520透明传输实现方法

  N520连接公网服务器设置方法

  N520使用花生壳动态域名结合路由器端口映射实现类似公网服务器功能

  N520无公网IP时使用花生壳内网映射实现外网数据采集

  N520使用透传云实现一对多的数据透传

  N520使用透传云实现一对一的数据透传

  N520使用HTTP GET方式向网页服务器提交数据

  五、常见问题及解决办法

  1、网口灯不亮,无法通信。

  答:检查网口连接是否正常,确定模块IP设置是静态IP还是DHCP,DHCP的话网口直连电脑无法通信,需要连接路由器.

  2、测试中串口通信不上,没有正确返回。

  答:拔插一下USB转232看com口是否正确;确定之前是否改过串口参数;确定USB转RS232是否正常。

  3、如何恢复出厂设置

  答:a.硬件恢复出厂设置,给模块上电后,按住reload按键保持5s,网口灯熄灭,然后将reload按键松开。

  b.软件恢复出厂设置,通过设置软件的设置功能恢复出厂设置。


  c.AT指令恢复出厂设置,进入AT指令模式,发送指令AT+CLEAR
