USR-N510基本测试通信和使用方案

更新时间:2016-12-19

  单串口服务器的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/419.html

  设置软件:http://www.usr.cn/Download/90.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  二、设备默认参数

项目

内容

用户名

admin

密码

admin

410的IP地址

192.168.0.7

410的子网掩码

255.255.255.0

410的默认网关

192.168.0.1

410端口1默认的工作模式

TCP Sever

410端口1默认的本地端口

23

串口波特率

115200

串口参数

None/8/1

  三、测试

  1.将 510(USR-N510,简称 510 下同)的串口通过串口线(或USB 转串口线)与计算机相连接,通过网线将 510 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 510 供电。观察指示灯状态确定510是否正常工作:红色灯常亮,绿色灯闪烁。

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-N510基本测试通信和使用方案

  3.给电脑设置静态IP,要与510的IP在同一个网段(510默认参数见表1)。

USR-N510基本测试通信和使用方案

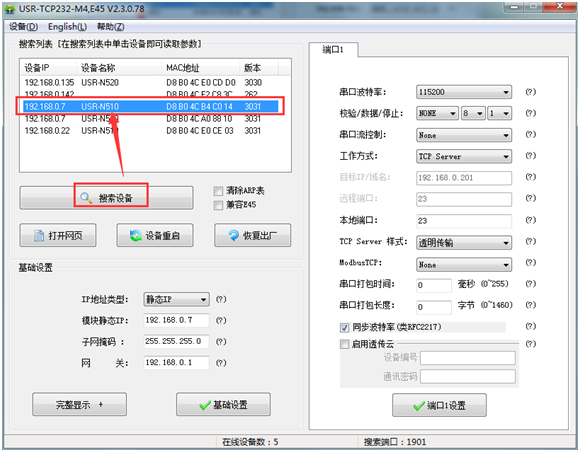

  4.打开设置软件

  点击“搜索设备”当搜索列表中出现510的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

USR-N510基本测试通信和使用方案

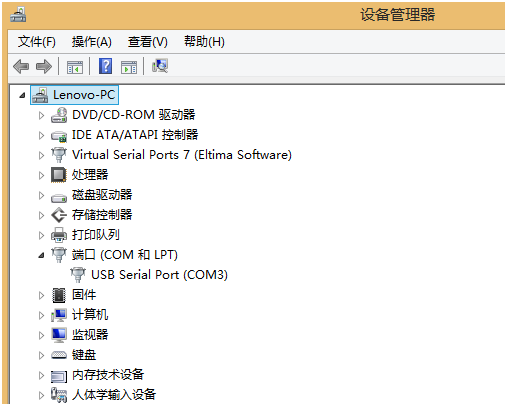

  5.在设备管理器中查看端口信息,确定510串口使用的串口号,如下图所示电脑端口号为COM3。

USR-N510基本测试通信和使用方案

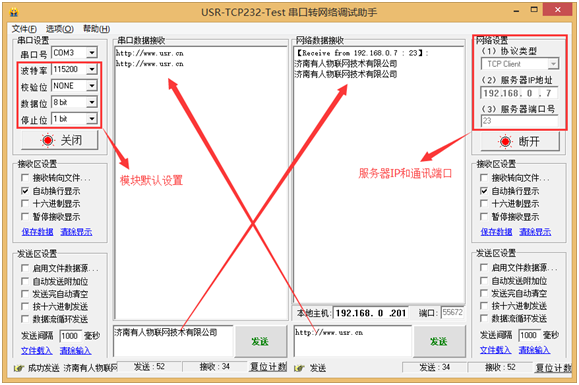

  6.打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM3。由于设备默认协议类型为TCP server,所以电脑端连接设备需要设置为TCP client连接设备的server。服务器IP设置为设备IP:192.168.0.7

  端口号:23

USR-N510基本测试通信和使用方案

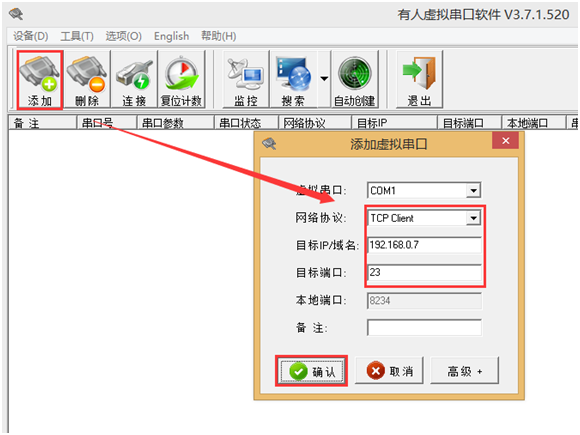

  7.如何使用虚拟串口软件

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述510设备采用TCP server协议,所以此处网络协议设置为TCP client。目标IP和目标端口设置为510的IP和端口。然后点击“确定”,建立虚拟串口COM1.

USR-N510基本测试通信和使用方案

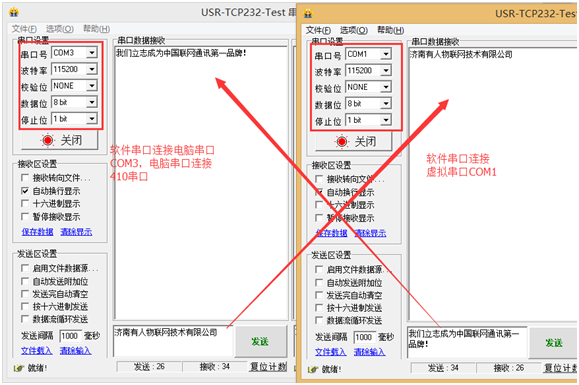

  打开两个USR_TCP232_Test软件,一个连接COM3,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-N510基本测试通信和使用方案
