USR-N520(老版本)网络AT指令测试使用案例
2020-04-08


一. 所需资料

1. 软件设计手册http://www.usr.cn/Down/USR-N510-software-V1.0.3.pdf

2. 说明书:http://www.usr.cn/Down/USR-N510_V1.0.9.pdf

3. 设置软件:http://www.usr.cn/Download/230.html

4. 串口调试助手:http://www.usr.cn/Product/78.html

二. 网络拓扑图



三. 设备连接

1. N520串口通过串口转USB线与PC相连接,通过网线将 N520的网口和PC 的网口相连接,后面设置完成后通过网线将N520的网口接到路由器LAN口上面,电脑连接路由器的WiFi,N520和电脑处于同一网段,检测硬件连接无错误后,接入我们配送的电源适配器,给 N520 供电。

四. 具体操作

1. 按路径:控制面板——>网络和Internet——>网络和共享中心

“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

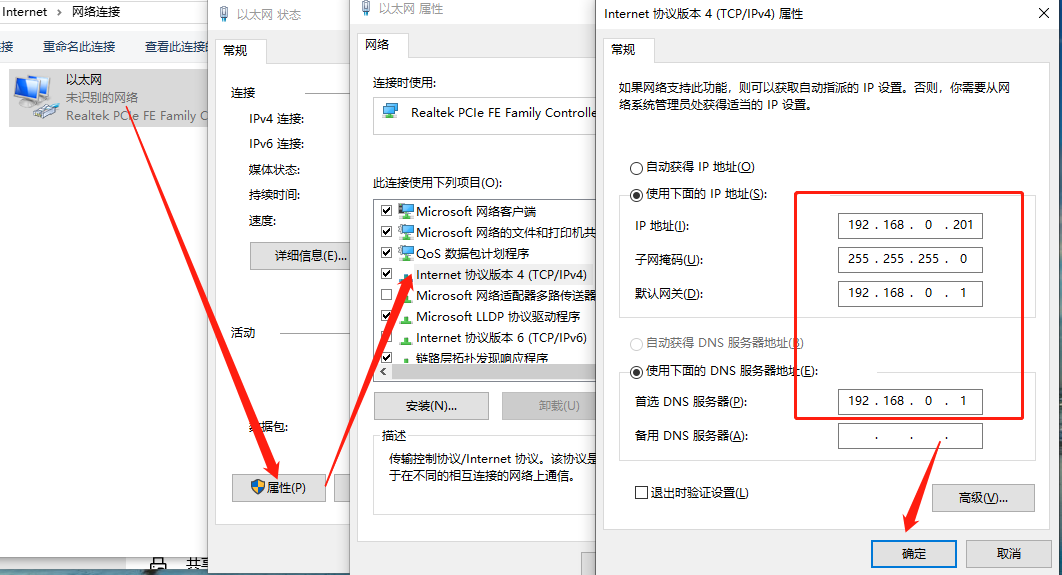

2. 给电脑设置静态IP,设置成与N520同一网段,N520默认IP:192.168.0.7。

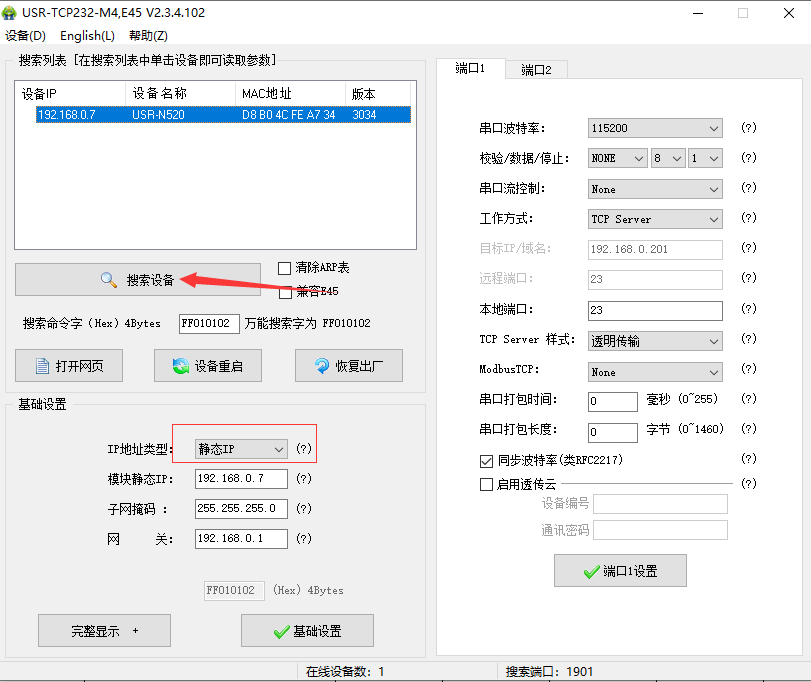

3. 打开M4设置软件,点击搜索设备,可看到搜索到的设备,点击选中,可看到IP地址类型为静态IP。

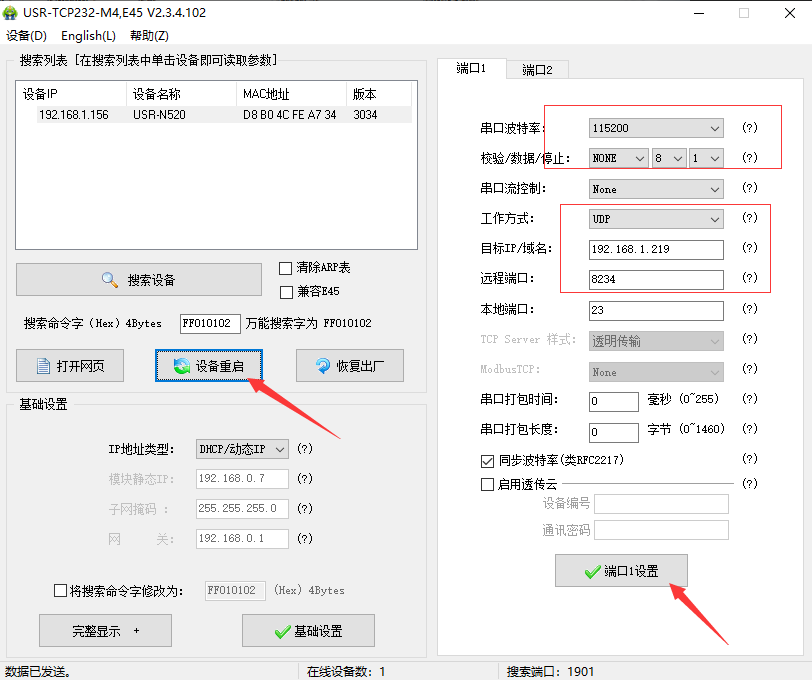

4. 更改IP地址类型为DHCP/动态IP,点击基础设置保存参数,工作方式选择UDP,目标IP:192.168.1.219(路由器分配给电脑的IP),远程端口号:8234,设置完成后点击端口1设置保存参数,设备重启使参数生效。

5. 网线直连N520的网口和路由器的LAN口,电脑连接路由器的WiFi,电脑和N520同一网段,设置软件重新搜索设备,可看到路由器分配给N520的IP

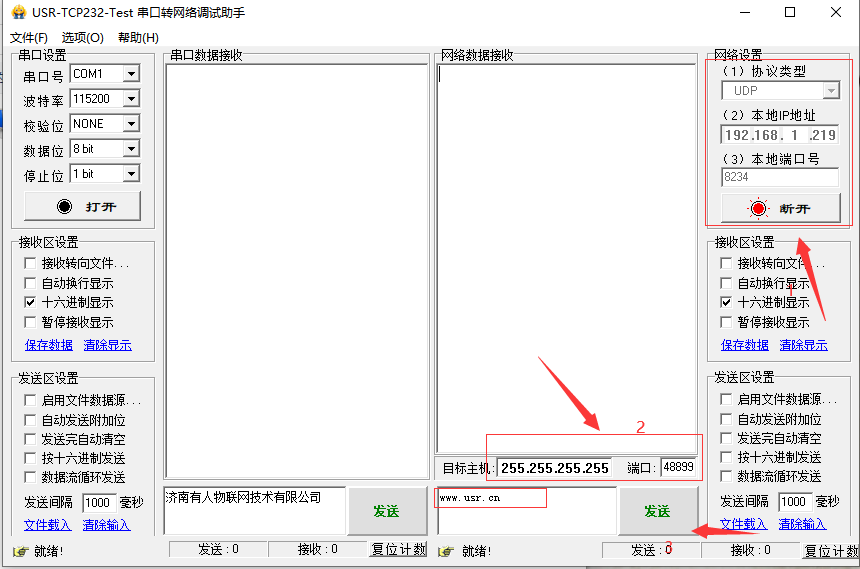

6. 打开串口调试助手,网络设置为UDP协议类型,本地IP为192.168.1.219,本地端口:8234,点击连接,更改目标主机IP:255.255.255.255,端口:48899,通过广播的方式发送搜索关键字www.usr.cn(区分大小写)

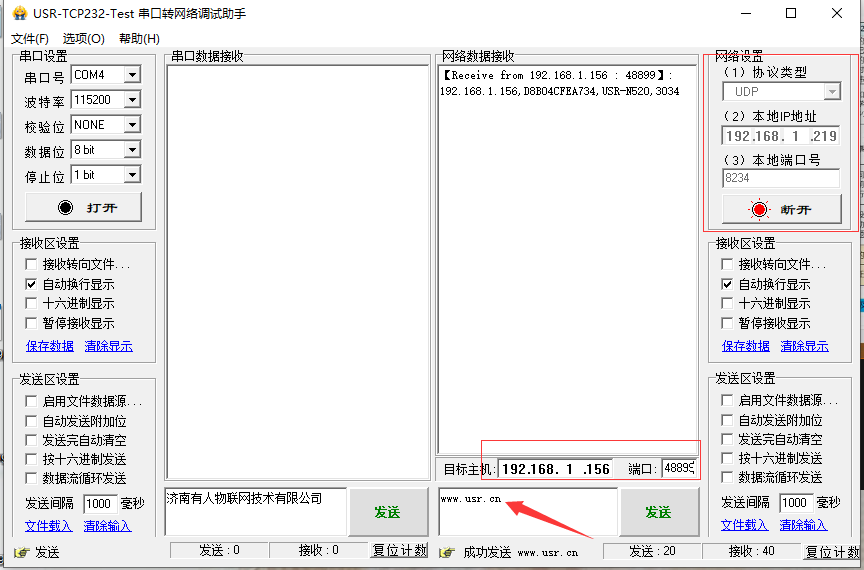

7. 如下图所示,可搜索到N520的IP,MAC地址,名称,版本号,目标主机也变为搜索到的N520的IP

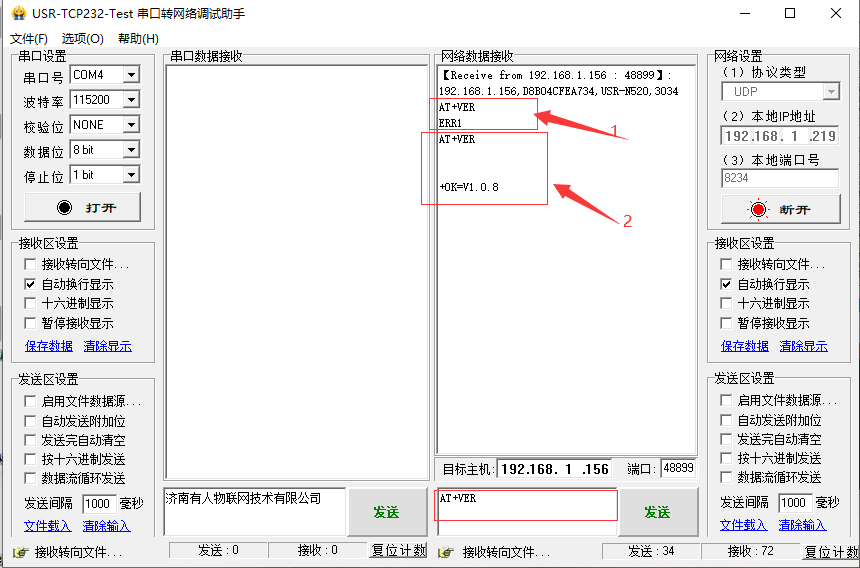

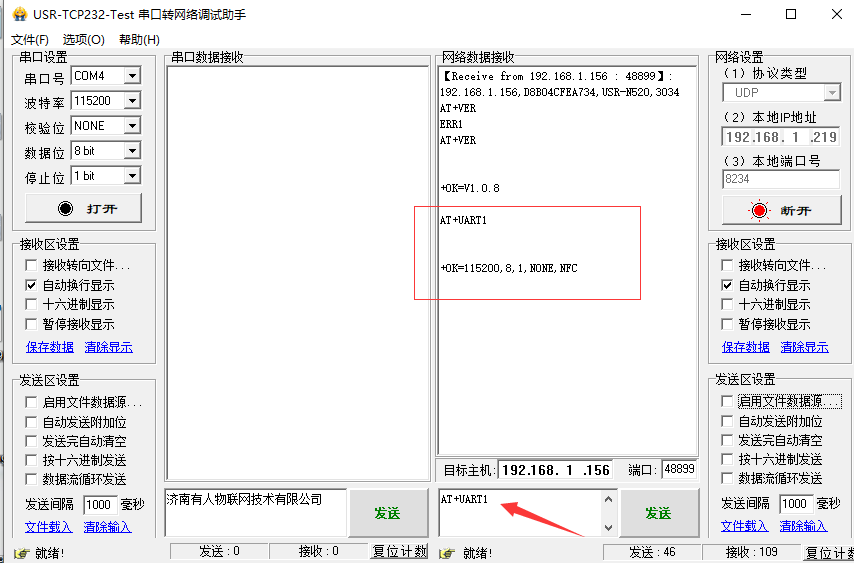

8. 查询参数:根据AT指令集发送标准AT指令,AT+VER查询版本号,(AT指令后加回车换行),AT指令格式不正确,即返回ERR,AT+UART1查询串口参数

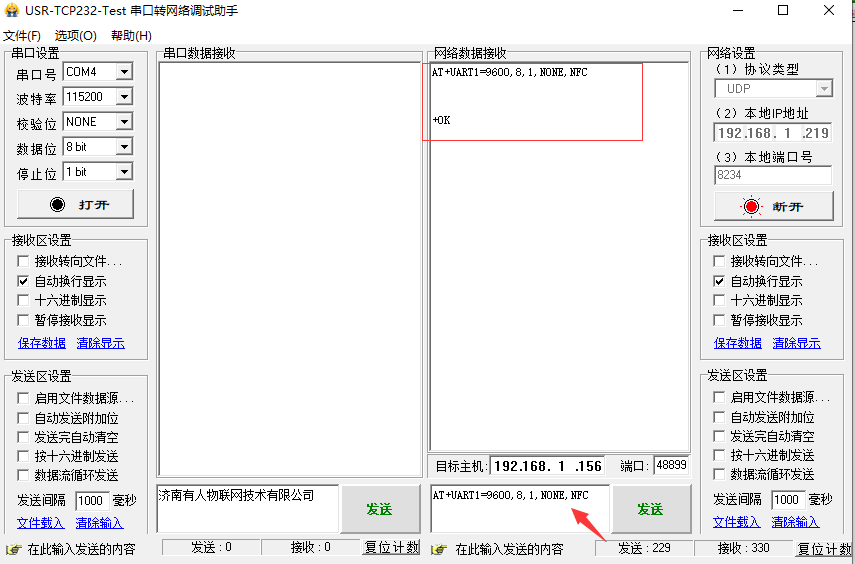

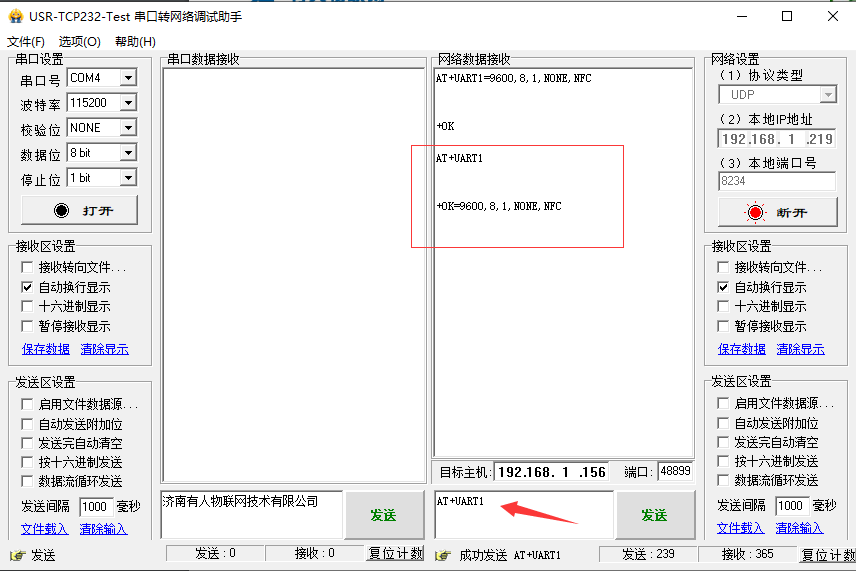

9. 修改参数:按照AT指令的格式,发送正确的AT指令设置参数,AT+UART1=9600,8,1,NONE,NFC返回OK后表示设置成功,可以再次查询,可看到串口参数已经改变





双串口服务器N520基本测试通信和使用方案:http://www.usr.cn/Faq/236.html
